ساعت فرمان آنالوگ تابلویی 16 آمپر مدل YX-189

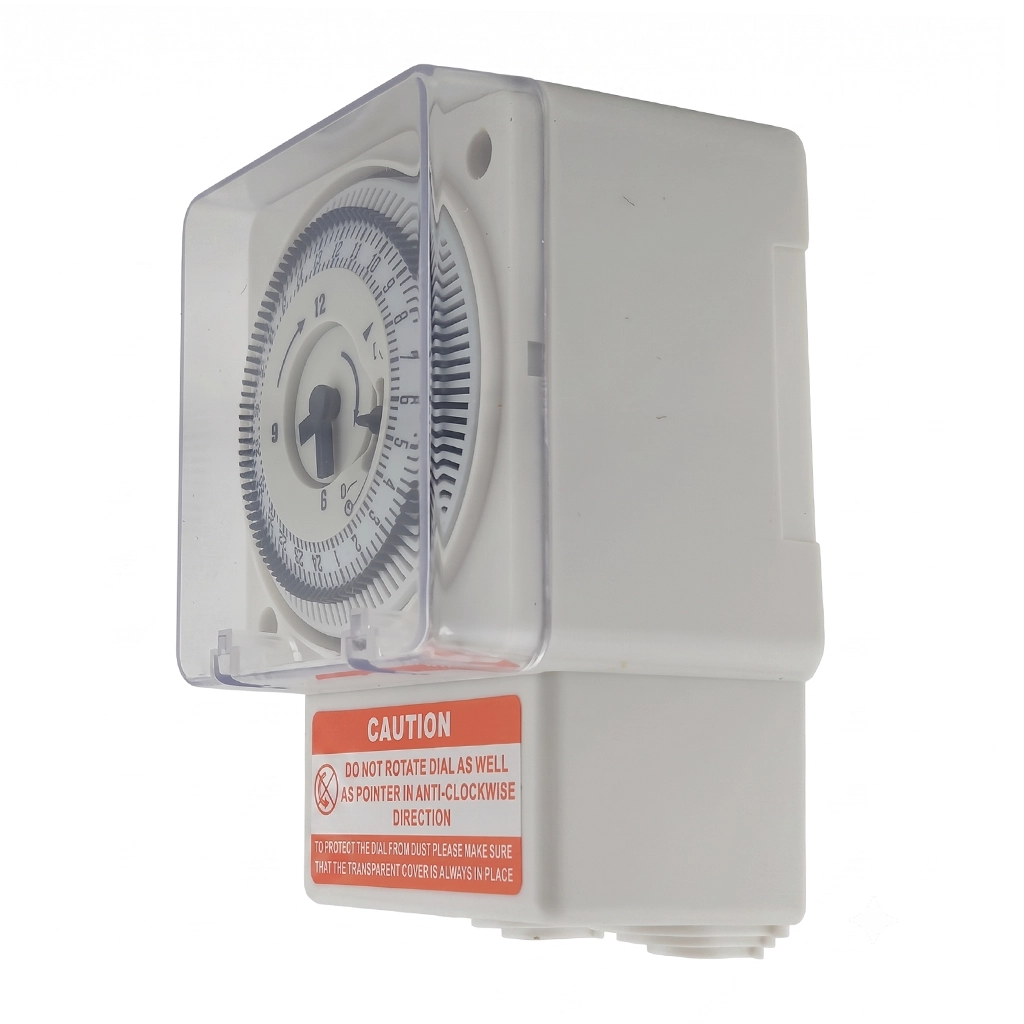

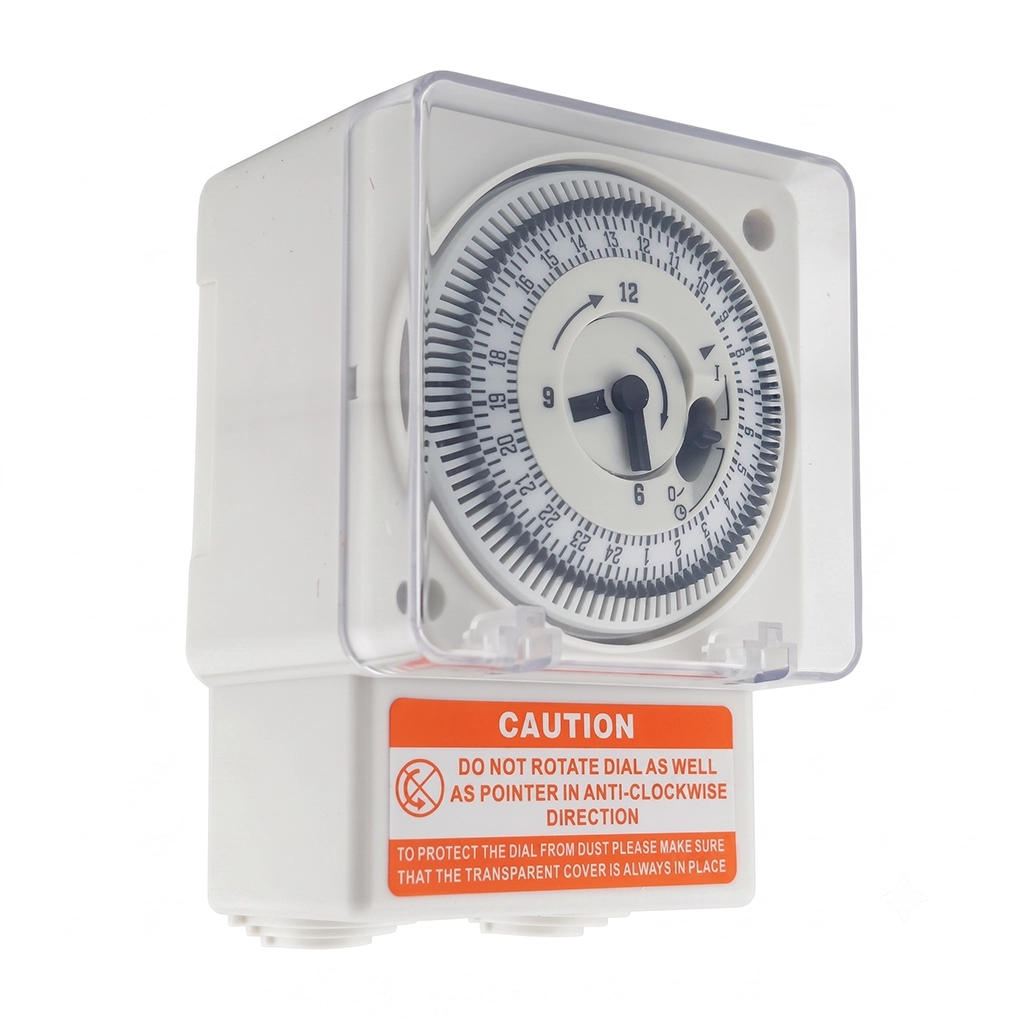

معرفی ساعت فرمان آنالوگ تابلویی مدل YX-189؛ قلب تپنده اتوماسیون زمان‌بندی

در بسیاری از پروژه‌های برق صنعتی، اتوماسیون ساختمان و کشاورزی نوین، نیاز به روشن و خاموش شدن تجهیزات در ساعات مشخصی از شبانه‌روز یک الزام است. مدیریت دستی این فرآیندها نه تنها خطای انسانی بالایی دارد، بلکه منجر به هدررفت شدید انرژی و استهلاک تجهیزات می‌شود. ساعت فرمان آنالوگ تابلویی مدل YX-189 یک تایمر الکترومکانیکی ۲۴ ساعته و بسیار قابل‌اطمینان است که وظیفه زمان‌بندی و سوئیچینگ خودکار مدارها را بر عهده می‌گیرد.

این دستگاه با تلفیق یک موتور سنکرون دقیق و مکانیزم چرخ‌دنده‌ای، بدون نیاز به برنامه‌نویسی‌های پیچیده دیجیتال، امکان زمان‌بندی‌های متعدد در طول یک شبانه‌روز را برای کاربران و تکنسین‌ها فراهم می‌کند. طراحی تابلویی این محصول همراه با یک قاب شفاف محافظ (Dust Cover)، آن را در برابر نفوذ گرد و غبار محیط‌های کارگاهی کاملاً ایمن ساخته است.

تحلیل فنی ظرفیت و ولتاژ کاری

یکی از برجسته‌ترین ویژگی‌های مدل YX-189، پشتیبانی از گستره وسیع ولتاژ تغذیه (Wide Voltage Range) از ۱۰۰ تا ۲۴۰ ولت متناوب (AC) با فرکانس ۵۰ و ۶۰ هرتز است. این ویژگی باعث می‌شود دستگاه در مناطقی که با افت ولتاژ شدید یا نوسانات شبکه برق مواجه هستند، بدون هیچ‌گونه اختلالی در زمان‌سنجی به کار خود ادامه دهد.

همچنین رله خروجی این ساعت فرمان، توانایی تحمل ۱۶ آمپر جریان را در بارهای مقاومتی (Resistive) داراست. این ظرفیت برای روشن کردن مستقیم لاین‌های روشنایی متوسط یا هیترهای کوچک کاملاً ایده‌آل است.

کاربردهای استراتژیک ساعت فرمان آنالوگ در پروژه‌ها

سادگی در تنظیمات و پایداری عملکرد، تایمر YX-189 را به انتخابی بی‌رقیب در سناریوهای زیر تبدیل کرده است:

1. اتوماسیون روشنایی (Lighting Control): روشن کردن خودکار تابلوهای روان، نمای ساختمان‌ها، چراغ‌های محوطه کارخانجات و ویلاها در ساعات تاریکی و خاموش کردن آن‌ها در بامداد جهت بهینه‌سازی مصرف برق.

2. مدیریت سیستم‌های تهویه و سرمایش: زمان‌بندی هواکش‌های صنعتی، فن‌های گلخانه و سیستم‌های تهویه مطبوع (HVAC) برای کارکرد دوره‌ای و جلوگیری از مصرف بی‌رویه انرژی.

3. پمپاژ و آبیاری هوشمند: فرمان دادن به پمپ‌های آب کشاورزی، استخرهای پرورش ماهی و سیستم‌های آبیاری قطره‌ای برای کار در ساعات افت بار (نیمه‌شب) که هزینه برق کمتری در پی دارد.

4. تجهیزات گرمایشی و پیش‌گرمکن‌ها: روشن کردن هیترهای صنعتی یا دیگ‌های بخار چند ساعت قبل از شروع شیفت کاری کارگران در کارخانجات.

آموزش نصب، سیم‌بندی و برنامه‌ریزی تایمر YX-189

نصب و راه‌اندازی این تایمر نیازمند رعایت اصول اولیه برق صنعتی است. لطفاً برای جلوگیری از آسیب به دستگاه، مراحل زیر را با دقت دنبال کنید:

۱. سیم‌بندی الکتریکی (Wiring)

در پایه دستگاه ترمینال‌هایی برای تغذیه موتور ساعت و ترمینال‌هایی برای خروجی رله تعبیه شده است. فاز و نول شبکه را به پایه‌های تغذیه موتور (معمولاً L و N) متصل کنید. برای مدار فرمان، یک انشعاب از فاز را به پایه مشترک (COM) رله متصل کرده و از پایه نرمالی اوپن (NO) برای مصرف‌کننده خود خروجی بگیرید. (نکته مهندسی: اگر مصرف‌کننده شما یک موتور الکتریکی یا پمپ (بار سلفی) است، به هیچ‌وجه آن را مستقیم به تایمر وصل نکنید. خروجی تایمر باید به بوبین یک کنتاکتور فرمان دهد و کنتاکتور موتور را روشن کند).

۲. تنظیم زمان فعلی (ساعت جاری)

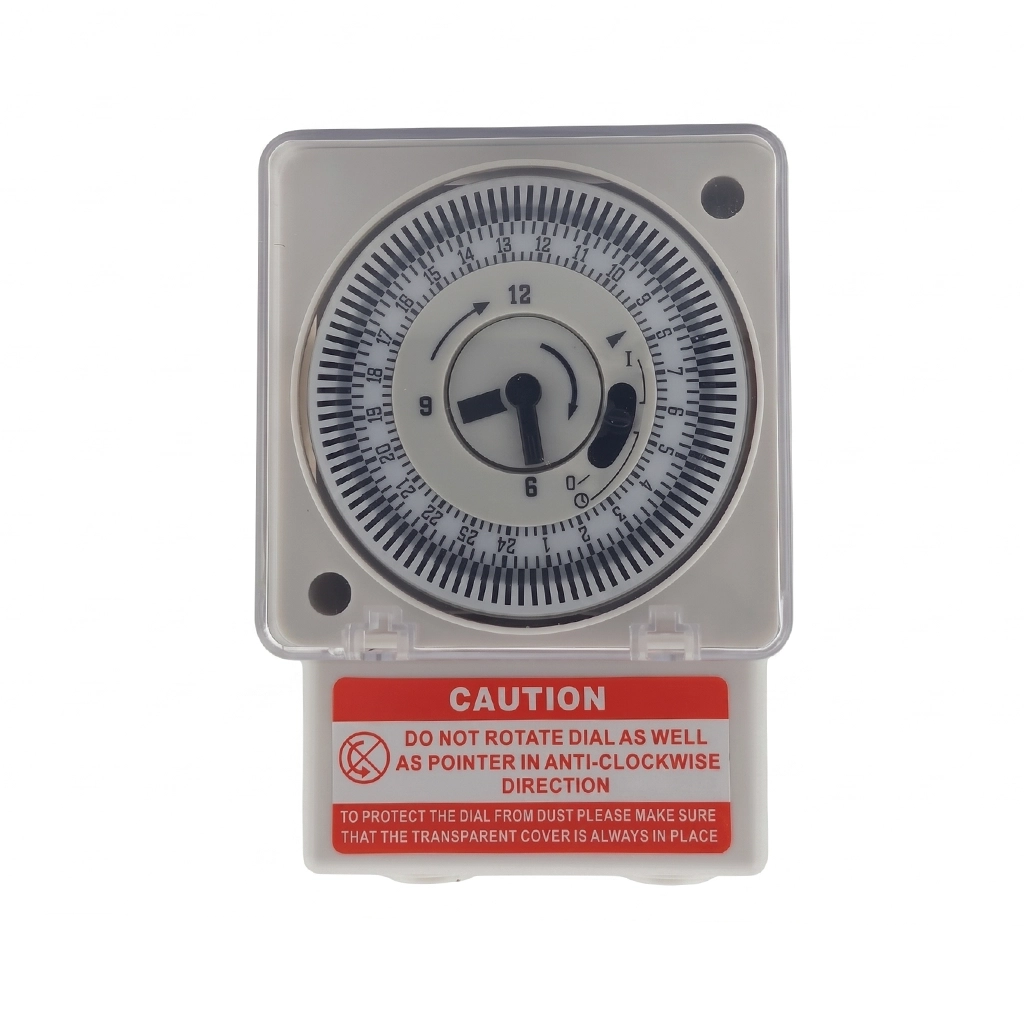

برای تنظیم ساعت فعلی، عقربه بزرگ مرکزی را بچرخانید تا نشانگر روی صفحه با زمان فعلی شبانه‌روز هم‌تراز شود. هشدار بسیار مهم: همان‌طور که روی برچسب قرمز رنگ دستگاه (CAUTION) درج شده است، «هرگز صفحه گردان یا عقربه را در خلاف جهت عقربه‌های ساعت (پادساعتگرد) نچرخانید». این کار باعث شکستن چرخ‌دنده‌های ظریف موتور سنکرون داخلی شده و دستگاه را کاملاً از کار می‌اندازد.

۳. برنامه‌ریزی پین‌های قطع و وصل

دور تا دور صفحه مدرج دستگاه، پین‌های کوچکی (دیپ‌سوئیچ‌های مکانیکی) قرار دارند. هر پین معمولاً نمایانگر ۱۵ دقیقه از زمان است. برای تعیین زمان روشن بودن دستگاه، پین‌های مربوط به آن بازه زمانی را به سمت بیرون (یا داخل، بسته به کاتالوگ دقیق سازنده) فشار دهید. در زمانی که پین‌ها تغییر وضعیت داده‌اند، رله دستگاه فعال خواهد ماند.

سوالات متداول (FAQ) خریداران و تکنسین‌ها

تفاوت این مدل با تایمرهای دیجیتال چیست؟

ساعت‌های فرمان آنالوگ کاربری بسیار ساده‌تری دارند و با یک نگاه به صفحه مدرج می‌توان کل برنامه ۲۴ ساعته را مشاهده کرد. آن‌ها برای کاربردهایی که زمان‌بندی روزانه ثابتی دارند (مثل روشنایی شب) عالی هستند و با قطع ناگهانی باتری، تنظیمات آن‌ها به هم نمی‌ریزد (فقط زمان متوقف می‌شود)، در حالی که تایمرهای دیجیتال نیاز به برنامه‌نویسی روزانه و هفتگی پیچیده‌تری دارند.

منظور از جریان ۱۶ آمپر مقاومتی (Resistive) چیست؟

این یعنی دستگاه می‌تواند یک المنت حرارتی یا لامپ‌های رشته‌ای تا جریان ۱۶ آمپر را مستقیماً روشن کند. اما برای بارهای سلفی (مثل الکتروموتورها، پمپ‌ها و لامپ‌های گازی) که در لحظه استارت جریان کشی بسیار بالایی دارند (Inrush Current)، این عدد به حدود ۴ تا ۶ آمپر کاهش می‌یابد و استفاده از کنتاکتور الزامی است.

آیا این دستگاه دارای باتری بک‌آپ (ذخیره) است؟

بیشتر مدل‌های استاندارد YX-189 دارای یک باتری کوچک داخلی هستند که در زمان قطع برق شبکه، موتور ساعت را تا چند روز روشن نگه می‌دارد تا زمان‌بندی شما به هم نریزد. با این حال در صورت قطع طولانی‌مدت، پس از وصل مجدد برق حتماً زمان فعلی دستگاه را مجدداً کالیبره کنید.

شما می‌توانید برای پیاده‌سازی یک سیستم اتوماسیون مقرون‌به‌صرفه و پایدار، ساعت فرمان آنالوگ مدل YX-189 را با تضمین اصالت و سلامت فیزیکی از فروشگاه اینترنتی پارس تارا تهیه نمایید. مهندسین ما آماده ارائه مشاوره رایگان برای طراحی مدار فرمان شما هستند.
