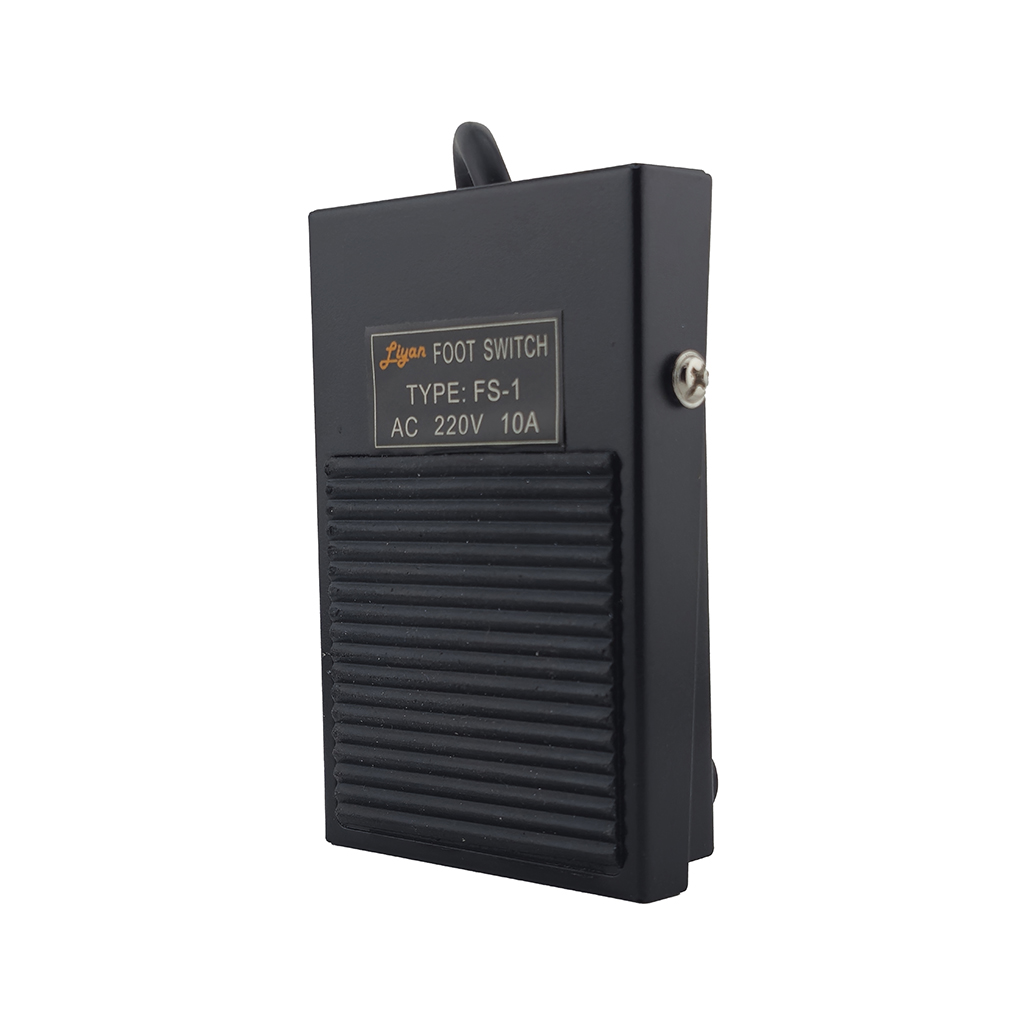

پدال پایی صنعتی فلزی لیان (Liyan) مدل FS-1 بدنه آلومینیومی ۱۰ آمپر

معرفی پدال پایی صنعتی لیان مدل FS-1؛ فرمان ایمن بدون دخالت دست

در بسیاری از فرآیندهای اتوماسیون صنعتی، کارخانجات بسته‌بندی، کارگاه‌های پرس‌کاری و حتی تجهیزات پزشکی و خیاطی صنعتی، اپراتور برای کار با دستگاه نیاز دارد تا هر دو دست خود را برای نگهداری یا تنظیم قطعه‌کار آزاد نگه دارد. در این شرایط، استفاده از شستی‌های فرمان دستی عملاً غیرممکن و غیراستاندارد است. پدال پایی صنعتی فلزی لیان (Liyan) مدل FS-1، یک کلید فرمان پایی (Foot Switch) است که این مشکل را با انتقال کنترل مدار به پای اپراتور، با بالاترین ضریب ایمنی حل می‌کند.

این محصول از سری کلیدهای فرمان سبک و متوسط محسوب می‌شود که با فشردن اهرم پدال با پا، مدار برق وصل یا قطع شده و به محض برداشتن فشار پا، فنر داخلی پدال را به حالت اولیه بازمی‌گرداند (عملکرد لحظه‌ای یا Momentary). طراحی فشرده و ارگونومیک این پدال از خستگی مچ پای تکنسین در شیفت‌های کاری طولانی جلوگیری می‌نماید.

چرا بدنه آلومینیومی در پدال FS-1 یک ضرورت صنعتی است؟

پدال‌های پایی به طور مداوم در کف کارگاه‌ها قرار دارند و در معرض شدیدترین تنش‌های فیزیکی، ضربات کفش ایمنی کارگران، سقوط ابزارآلات و حتی پاشش روغن و آب صابون هستند. پدال‌های پلاستیکی ارزان‌قیمت در چنین محیط‌هایی به سرعت دچار شکستگی قاب یا هرز شدن لولا می‌شوند.

بزرگترین مزیت پدال لیان مدل FS-1، استفاده از آلیاژ آلومینیوم دایکاست (Die-cast Aluminum) در ساختار بدنه و اهرم رویی آن است. این فلز علاوه بر اینکه وزن مناسبی برای جلوگیری از سر خوردن پدال روی زمین دارد، مقاومت مکانیکی فوق‌العاده‌ای در برابر فشار‌های سنگین از خود نشان می‌دهد. همچنین روی اهرم پدال، یک پد لاستیکی شیاردار ضد لغزش (Anti-slip) نصب شده است تا حتی اگر کفش اپراتور روغنی یا خیس باشد، پا از روی پدال سر نخورد و فرمان به صورت دقیق صادر شود.

تحلیل فنی میکرو سوئیچ داخلی و ظرفیت جریان ۱۰ آمپر

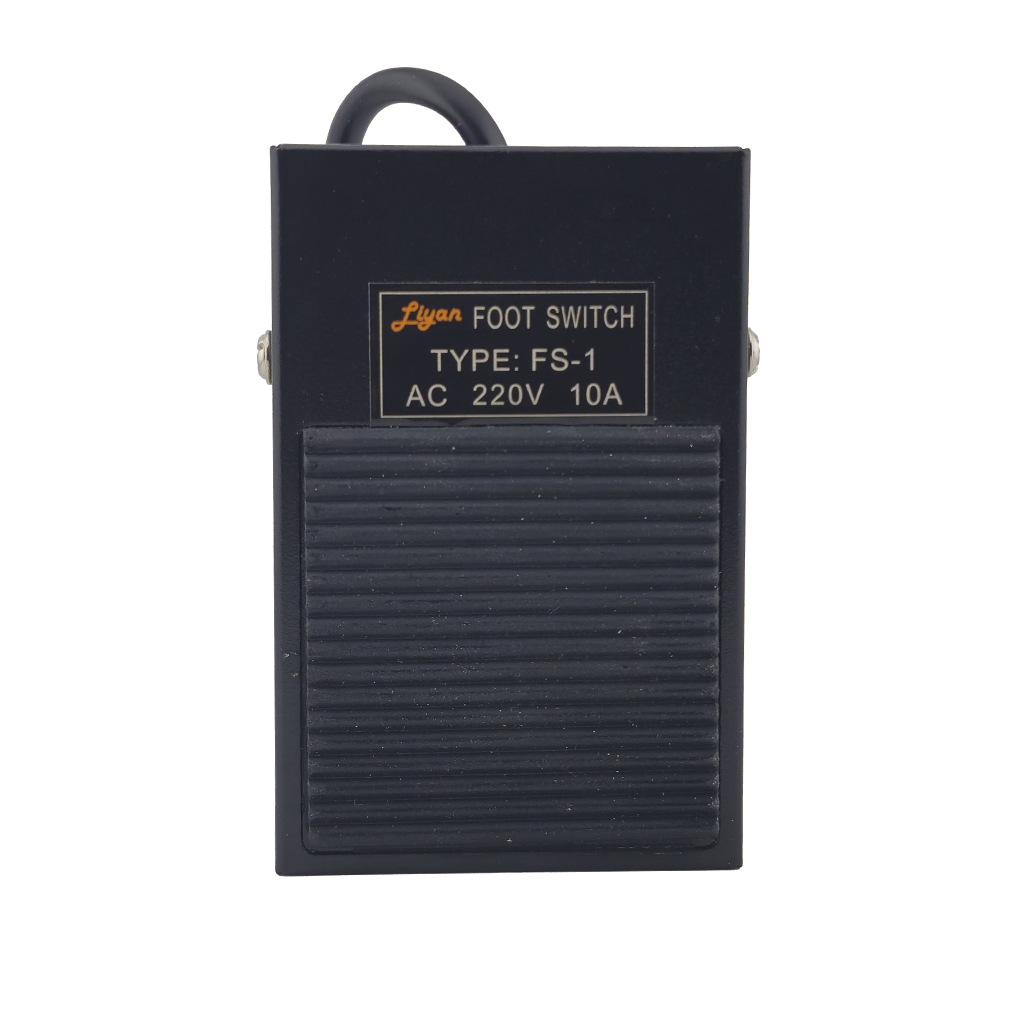

قلب تپنده و بخش فرمان‌دهنده در این پدال، یک میکرو سوئیچ صنعتی استاندارد است که در داخل محفظه فلزی دستگاه محافظت می‌شود. اطلاعات فنی حک‌شده روی پلاک پدال، پارامترهای الکتریکی زیر را به مهندسین ارائه می‌دهد:

• ظرفیت جریان ۱۰ آمپر (10A - 220V AC): پلاتین‌های داخلی این میکرو سوئیچ از مقاومت حرارتی بالایی برخوردارند و می‌توانند جریان‌های متناوب تا سقف ۱۰ آمپر را تحمل کنند. این ظرفیت برای تحریک مستقیم بوبین کنتاکتورها، شیرهای برقی (سلونویید ولوها) و رله‌های کنترلی کاملاً پاسخگو و قابل اتکاست.
• کنتاکت‌های دوگانه (NO + NC): این پدال مجهز به یک تیغه نرمالی اوپن (باز) و یک تیغه نرمالی کلوز (بسته) است. این یعنی شما می‌توانید از پدال هم برای «روشن کردن» دستگاه با فشار پا (استفاده از تیغه NO) و هم برای «توقف یا قطع» یک فرآیند در لحظه فشردن پدال (استفاده از تیغه NC) استفاده کنید.

کاربردهای کلیدی پدال پایی FS-1 در صنایع مختلف

سادگی در کارکرد و استقامت بدنه، این پدال را به یکی از پرکاربردترین تجهیزات در سیستم‌های زیر تبدیل کرده است:

• ماشین‌آلات پرس و پانچ سبک: صدور فرمان ضربه پرس یا پایین آمدن تیغه گیوتین در کارگاه‌های ورق‌کاری و آهنگری.

• دستگاه‌های دوخت و بسته‌بندی: روشن کردن المنت دوخت پلاستیک یا تسمه‌کش‌های کارتن بدون نیاز به رها کردن بسته‌بندی با دست.

• صنایع نساجی و چرخ‌های خیاطی صنعتی: کنترل سرعت یا استارت موتور چرخ‌های کارگاهی و ماشین‌آلات بافندگی.

• تجهیزات پزشکی و آزمایشگاهی: روشن کردن دستگاه‌های ساکشن، یونیت‌های دندانپزشکی یا تجهیزات تصویربرداری بدون دخالت دست جهت حفظ استریل بودن محیط.

راهنمای سیم‌بندی و نکات ایمنی در نصب

پدال صنعتی لیان FS-1 برای سهولت در نصب، دارای یک کابل خروجی ۳ رشته است که از طریق یک گلند پلاستیکی محافظ (برای جلوگیری از کشیدگی و پارگی سیم از ریشه) به بدنه متصل شده است. برای سیم‌بندی اصولی، موارد زیر را رعایت کنید:

1. شناسایی رشته‌ها: با استفاده از بیزر مولتی‌متر، سه سیم خروجی را تست کنید. یک سیم پایه مشترک (COM)، یک سیم کنتاکت باز (NO) و سیم سوم کنتاکت بسته (NC) است.

2. اتصال مدار فرمان: اگر می‌خواهید با فشردن پدال دستگاه روشن شود، سیم فاز ورودی مدار فرمان را به پایه COM وصل کرده و از سیم NO برای تحریک بوبین کنتاکتور خروجی بگیرید.
3. هشدار ایمنی مهم: با وجود تحمل جریان ۱۰ آمپر، هرگز الکتروموتورهای تکفاز یا سه‌فاز را مستقیماً به این پدال متصل نکنید. جریان راه‌اندازی (هجومی) موتورها بسیار بالاتر از تحمل پلاتین‌های میکرو سوئیچ است و باعث خال‌زدگی و چسبیدن کنتاکت‌ها می‌شود. فرمان پدال همیشه باید از طریق یک کنتاکتور به بار اصلی منتقل گردد.

فروشگاه تخصصی پارس تارا با هدف تامین قطعات اصیل اتوماسیون، پدال پایی صنعتی فلزی لیان مدل FS-1 را با تضمین سلامت فیزیکی و بهترین قیمت در اختیار تابلوسازان و مهندسین صنعت قرار می‌دهد.

سوالات متداول (FAQ)

آیا این پدال برای محیط‌های خیس و شستشوی مستقیم با آب (واترپروف) مناسب است؟

خیر؛ مدل FS-1 یک پدال با درجه حفاظتی عمومی (حدود IP40) است که در برابر پاشش‌های جزئی مقاوم است، اما ضد آب (Waterproof) نیست. برای محیط‌هایی با رطوبت شدید یا شستشوی مستقیم با آب، باید از پدال‌های پایی کاملاً سیلد شده و دارای گواهی IP65 یا IP67 استفاده نمایید.

آیا این مدل دارای قاب محافظ روی پا (حفاظ‌دار) است؟

خیر؛ مدل FS-1 از نوع «بدون حفاظ یا ساده» است. در محیط‌هایی که احتمال سقوط اجسام سنگین روی پدال و عمل کردن ناخواسته دستگاه وجود دارد (مانند پرس‌های سنگین)، توصیه می‌شود از مدل‌های پدال حفاظ‌دار (دارای کلاهک فلزی روی پدال) استفاده کنید.

آیا با برداشتن پا، پدال در همان وضعیت روشن قفل می‌شود؟

خیر؛ مکانیزم این پدال لحظه‌ای (فنری) است. یعنی فقط تا زمانی که پای اپراتور روی پدال است مدار وصل می‌ماند و به محض برداشتن پا، دستگاه خاموش می‌شود. برای قفل شدن مدار، باید از مدار خودنگهدار با کنتاکتور در تابلو برق استفاده کنید.
