لیست قیمت و خرید انواع آی سی (مدار مجتمع) | الکترونیک و صنعتی
بدون شک، آیسیها (Integrated Circuits) یا مدارهای مجتمع، مغز متفکر و قلب تپنده تمام تجهیزات الکترونیکی مدرن هستند. قطعاتی کوچک که از میلیونها ترانزیستور، مقاومت و خازن در ابعادی میلیمتری تشکیل شدهاند و وظایف پیچیدهای از تقویت سیگنال تا پردازش دادههای سنگین را بر عهده دارند. یک آیسی بیکیفیت یا تقلبی کافی است تا عملکرد کل یک برد صنعتی یا دستگاه گرانقیمت مختل شود.
ما در پارس تارا به خوبی میدانیم که بزرگترین دغدغه طراحان برد و مهندسین الکترونیک، پیدا کردن قطعات «اورجینال» در بازار پر از نوسان و قطعات High-Copy است. به همین دلیل، در این دستهبندی مجموعهای کامل از انواع آیسی SMD و DIP را از برندهای معتبر جهانی (مانند Texas Instruments، STMicroelectronics، Linear Technology و...) گردآوری کردهایم. چه به دنبال خرید عمده تراشههای منطقی ساده باشید، چه در جستجوی آیسیهای تخصصی مثل میکروکنترلرها، آپامپها (نظیر LM324 یا LM358)، درایورهای LED و آیسیهای تغذیه؛ اینجا تمامی قطعات با تضمین ۱۰۰٪ اصالت، دیتاشیت معتبر و قیمت رقابتی (به قیمت بازار تهران) در دسترس شماست. روی کیفیت مدارهای خود قمار نکنید!
مدار مجتمع (IC) چیست و چه کاربردی دارد؟
مدار مجتمع که در زبان عامیانه به آن آیسی (IC) میگویند، یک پکیج نیمههادی (معمولاً از جنس سیلیکون) است که یک مدار کامل الکترونیکی روی آن چاپ شده است. در گذشته، برای ساخت یک تقویتکننده ساده باید دهها ترانزیستور و مقاومت را با سیم به هم وصل میکردیم؛ اما امروز تمام آن قطعات درون یک تراشه چند میلیمتری جای میگیرند. این مینیاتوری شدن باعث افزایش چشمگیر سرعت، کاهش مصرف انرژی و پایین آمدن هزینههای تولید بردهای الکترونیکی شده است.

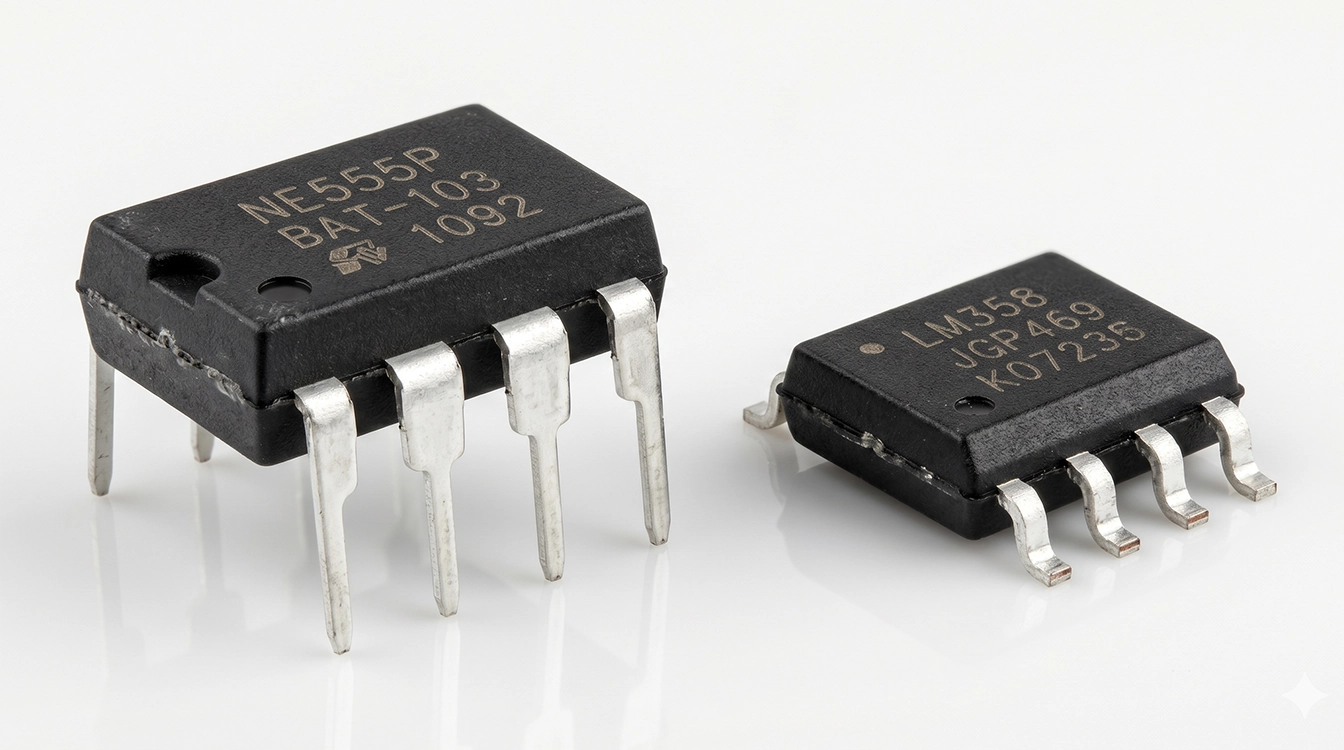

انواع پکیجبندی آیسیها (SMD در برابر DIP)
هنگام خرید آیسی، اولین نکتهای که باید به آن توجه کنید، نوع پایهها و روش مونتاژ آن روی برد مدار چاپی (PCB) است. ما در پارس تارا تمام پکیجهای استاندارد صنعتی را پوشش میدهیم:
الف) آیسیهای DIP (Through-Hole)
در این مدل، پایههای آیسی (پینها) از سوراخهای روی برد عبور کرده و در سمت دیگر لحیم میشوند.
-
مزایا: مناسب برای بردهای آموزشی (Breadboard)، تعمیرات آسانتر، و تحمل حرارتی و مکانیکی بالا در مدارهای قدرت.
-
کاربرد: تجهیزات صنعتی قدیمیتر، بردهای آموزشی و منابع تغذیه.
ب) آیسیهای SMD (Surface-Mount Device)
در این پکیج، آیسی مستقیماً روی سطح برد لحیم میشود و نیازی به سوراخکاری ندارد.
-
مزایا: ابعاد بسیار کوچکتر (مثل پکیجهای SOIC، QFP یا BGA)، وزن کمتر، قابلیت مونتاژ با دستگاههای اتوماتیک (Pick and Place) و مناسب برای فرکانسهای بالا.
-
نکته: در سالهای اخیر تقاضا برای خرید آیسی SMD به شدت افزایش یافته است و قطعاتی مثل آیسی LM324 SMD یا آیسی TL494 SMD جزو پرفروشترینهای بازار هستند.
دستهبندی آیسیها بر اساس عملکرد
مدارهای مجتمع به سه خانواده بزرگ تقسیم میشوند که زیرمجموعههای آنها را میتوانید در سایت پارس تارا مشاهده کنید:
-
آیسیهای آنالوگ (خطی): این تراشهها با سیگنالهای پیوسته کار میکنند. کاربرد آنها در فیلترها، سنسورها و تقویتکنندههاست. محبوبترین عضو این خانواده، تقویتکنندههای عملیاتی (Op-Amps) و رگولاتورهای ولتاژ هستند.
-
آیسیهای دیجیتال: با صفر و یک منطقی کار میکنند. آیسیهای گیت منطقی (Logic Gates)، حافظهها (RAM/ROM) و البته پردازندهها و میکروکنترلرها (مثل سری AVR و ARM) در این دسته قرار میگیرند.
-
آیسیهای سیگنال مختلط (Mixed-Signal): ترکیبی از هر دو تکنولوژی آنالوگ و دیجیتال هستند. مبدلهای آنالوگ به دیجیتال (ADC) و برعکس (DAC) از مهمترین اعضای این گروه به شمار میروند.

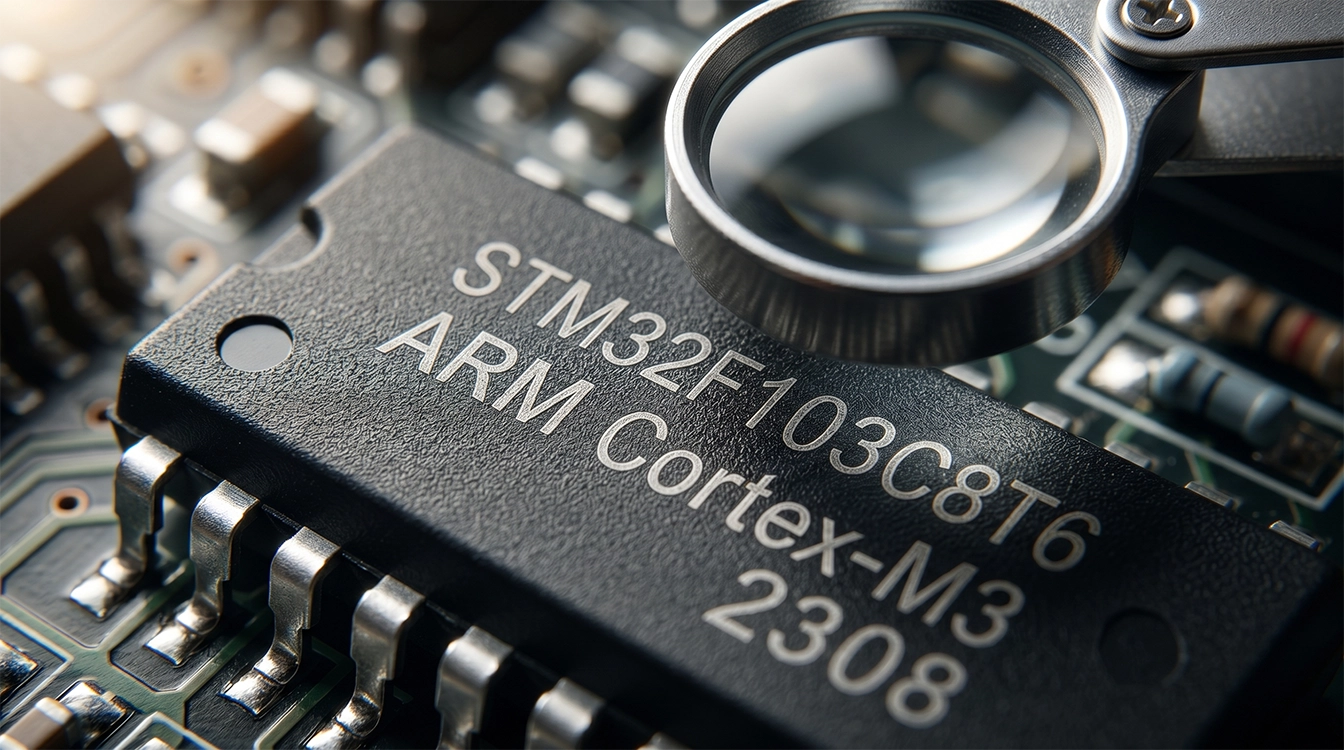

آموزش تخصصی: تشخیص آیسی اصل از تقلبی (Fake ICs)
یکی از چالشهای بزرگ مهندسان، وجود قطعات تقلبی یا Remark شده در بازار است (قطعاتی که روی آنها سنباده خورده و نام قطعهای گرانتر لیزر میشود). برای اطمینان از اصالت تراشه به موارد زیر دقت کنید:
-
کیفیت چاپ (Marking): در آیسیهای اورجینال، لوگوی شرکت سازنده و پارتنامبر با لیزر دقیق حک شده و در برابر حلالها (مثل تینر) مقاوم است. نوشتههای آیسی تقلبی کدر یا بیش از حد سفید هستند و گاهی با دست پاک میشوند.
-
وضعیت پایهها (Pins): پایههای قطعه اورجینال کاملاً همتراز، بدون اکسیدشدگی و دارای براقیت استاندارد هستند. پایههای کج یا دارای لحیممردگی نشاندهنده قطعات استوک (بازیافتی از بردهای اوراقی) است.
-
فرورفتگی پین یک (Dimple): نقطه کوچک یا بریدگی که پایه شماره یک را مشخص میکند، در تراشههای اصلی بسیار تمیز و با عمق مشخص قالبگیری شده است، در حالی که در جنس تقلبی معمولاً نامتقارن است.
ما در پارس تارا با فیلتر کردن دقیق تامینکنندگان بینالمللی، این دغدغه را برای شما به طور کامل برطرف کردهایم.
سوالات متداول (FAQ)
آیا میتوان آیسی DIP را به جای آیسی SMD استفاده کرد؟
از نظر عملکرد الکترونیکی (اگر پارتنامبر دقیقاً یکی باشد، مثلاً LM358N و LM358M)، هر دو یک کار را انجام میدهند؛ اما به دلیل تفاوت در ابعاد و فاصله پایهها، نمیتوانید آنها را به جای هم روی برد لحیم کنید مگر اینکه برد مدار چاپی (PCB) از ابتدا برای هر دو پکیج طراحی شده باشد.
چرا قیمت یک آیسی در فروشگاههای مختلف اینقدر تفاوت دارد؟
دلیل اصلی، تفاوت گرید (Grade) کیفی قطعه و کشور سازنده است. تراشههای ساخت شرکتهای اصلی (مثلاً تگزاس اینسترومنتس) با استاندارد صنعتی، قیمت بسیار بالاتری نسبت به تراشههای مشابه (کپی) تولید شده توسط شرکتهای گمنام چینی دارند.
