مولتی متر کلمپی دیجیتال لیان (Liyan) مدل DT-266 همراه با پراب و کیف محافظ

معرفی مولتی‌متر کلمپی لیان مدل DT-266؛ سنجش ایمن جریان‌های بالا

در پروژه‌های برق صنعتی، عیب‌یابی تابلوهای برق و سیم‌کشی‌های ساختمانی، اندازه‌گیری جریان عبوری از کابل‌ها یکی از پررنگ‌ترین دغدغه‌های تکنسین‌هاست. استفاده از مولتی‌مترهای معمولی برای سنجش جریان‌های بالا نیازمند قطع کردن مدار و قرار دادن پراب‌ها به صورت سری است که علاوه بر خطرات ایمنی، در بسیاری از سیستم‌های در حال کار غیرممکن است. مولتی‌متر کلمپی دیجیتال لیان (Liyan) مدل DT-266، ابزاری کارآمد و اقتصادی است که این مشکل را به طور کامل حل می‌کند.

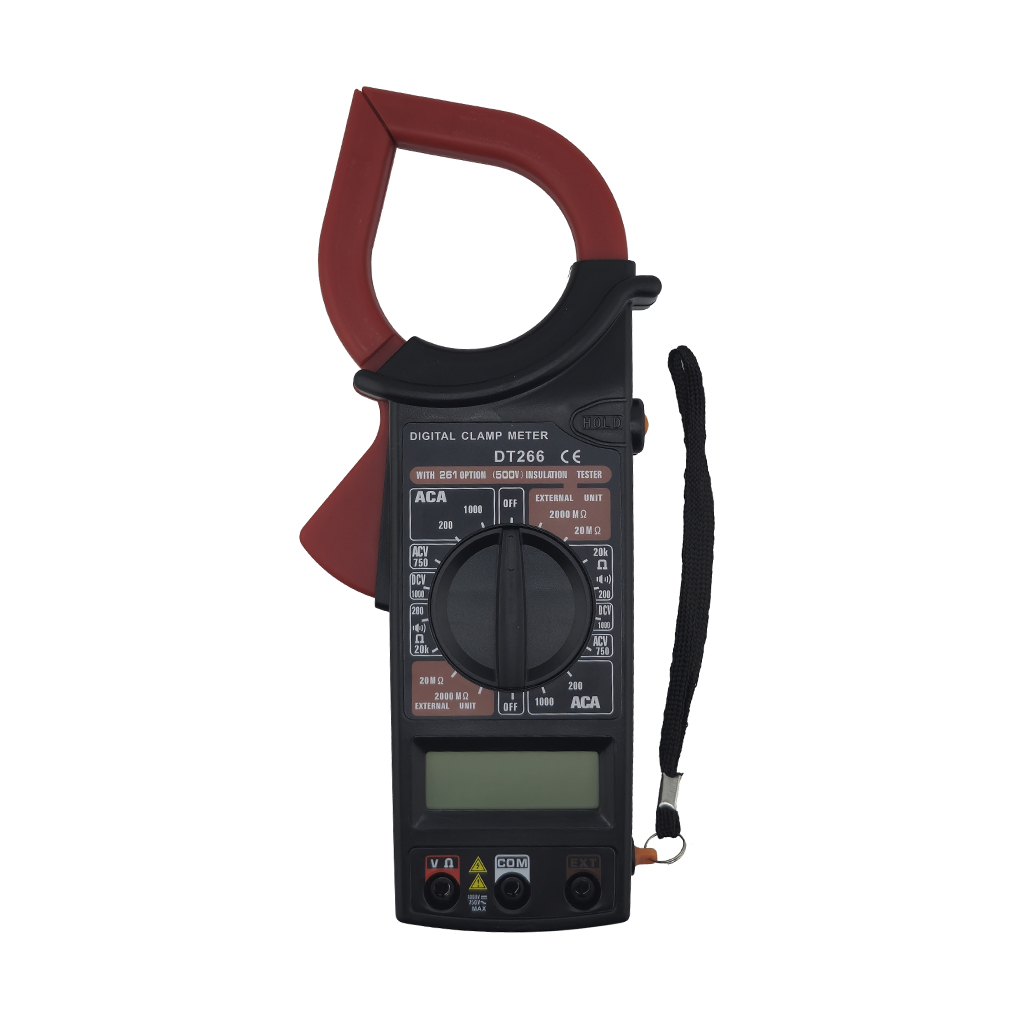

این دستگاه با بهره‌گیری از فک متحرک (انبری)، بر اساس قانون القای مغناطیسی کار می‌کند. تکنسین برق می‌تواند تنها با باز کردن فک کلمپ و عبور دادن سیم حامل جریان از وسط حلقه، جریان متناوب (AC) را تا سقف ۱۰۰۰ آمپر با دقت بالا اندازه‌گیری کند، بدون اینکه نیازی به لخت کردن سیم یا قطع برق شبکه باشد.

کاربردهای چندمنظوره (ولتاژ، مقاومت و تست بیزر)

مدل DT-266 صرفاً یک آمپرمتر نیست، بلکه یک مولتی‌متر کامل برای نیازهای روزمره ابزار دقیق است. با چرخاندن سلکتور مرکزی دستگاه، قابلیت‌های زیر در دسترس شما قرار می‌گیرد:

• سنجش ولتاژ AC و DC: قابلیت اندازه‌گیری ولتاژ برق شهر و شبکه قدرت (AC) تا ۷۵۰ ولت و ولتاژ جریان مستقیم (DC) در باتری‌ها و منابع تغذیه تا ۱۰۰۰ ولت.

• تست اتصال کوتاه (بیزر): مجهز به بازر صوتی برای بررسی سلامت کابل‌ها، فیوزها و اتصالات در مدارات برقی.

• سنجش مقاومت و تست عایق: قابلیت اندازه‌گیری مقاومت تا ۲۰ کیلو اهم به صورت داخلی و امکان اتصال به یونیت‌های خارجی (500V Insulation Tester) جهت سنجش مقاومت عایق کابل‌ها تا ۲۰۰۰ مگا اهم.

طراحی ارگونومیک و اقلام همراه کامل

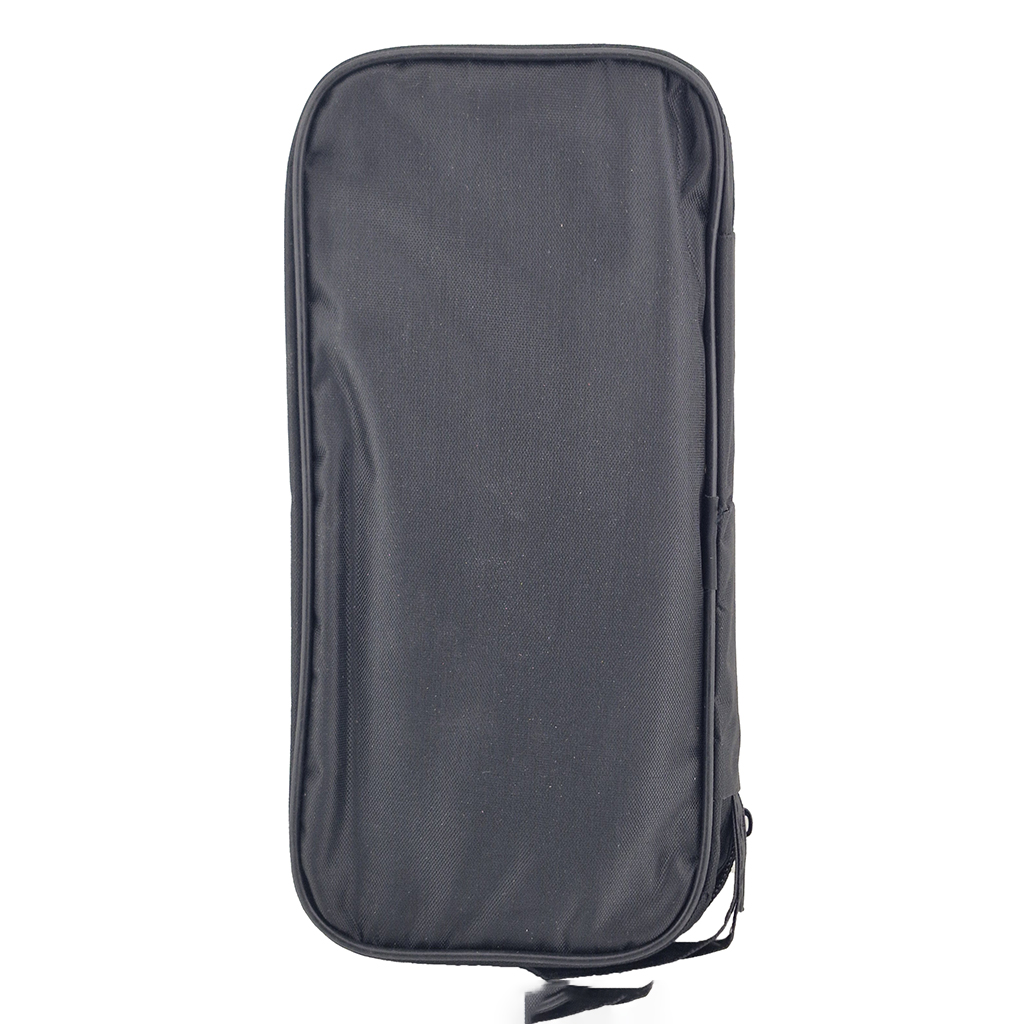

یکی از نقاط قوت این محصول، آماده به کار بودن آن بلافاصله پس از خرید است. همان‌طور که در تصاویر مشخص است، این محصول همراه با یک کیف برزنتی مشکی و مقاوم عرضه می‌شود که دستگاه را در برابر ضربات کارگاهی و گرد و غبار حفظ می‌کند.

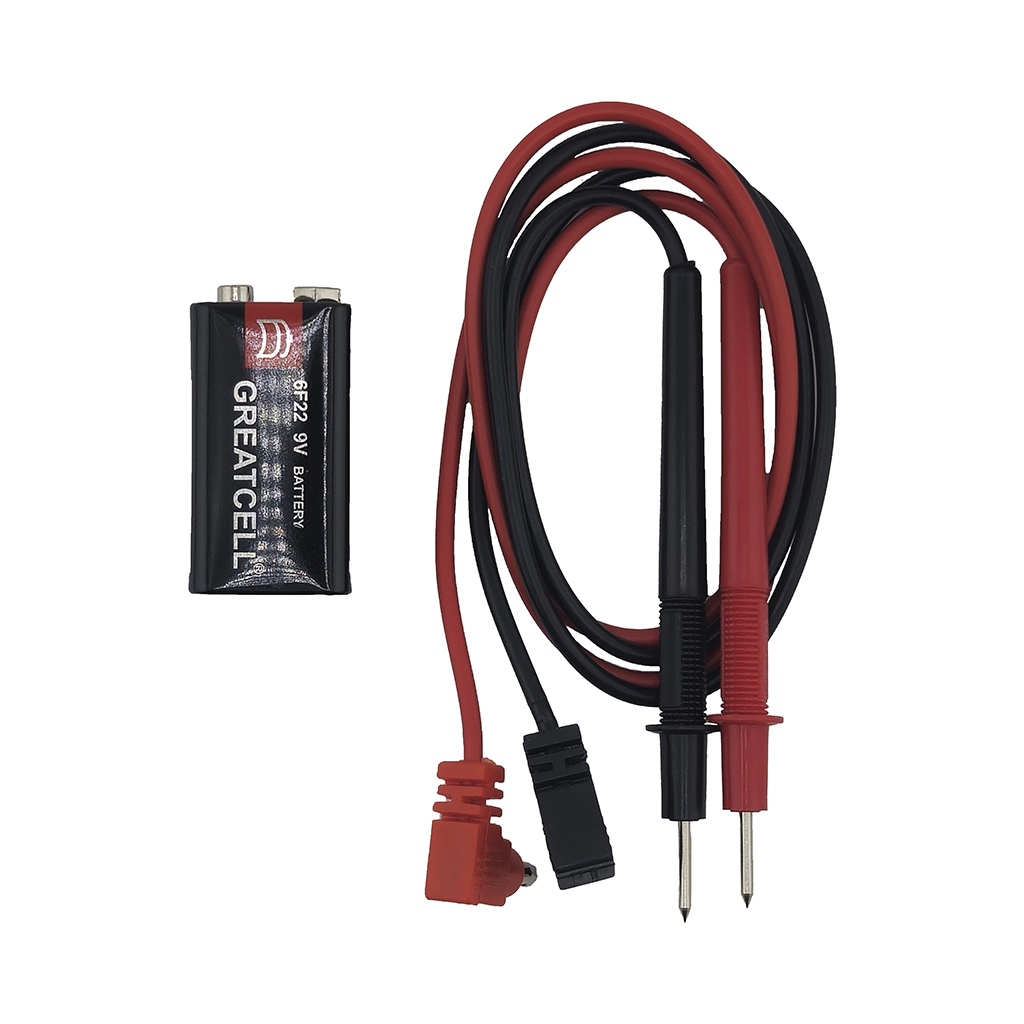

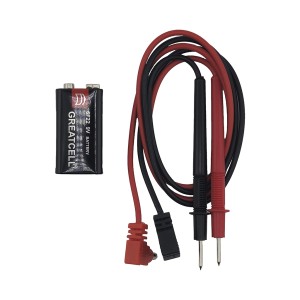

همچنین یک جفت پراب تست استاندارد (قرمز و مشکی) با روکش عایق قوی و یک عدد باتری ۹ ولتی کتابی (مدل 6F22) در بسته‌بندی قرار داده شده است. وجود دکمه HOLD در کناره سمت راست بدنه به شما اجازه می‌دهد تا در مکان‌های تاریک یا زاویه‌هایی که دید مستقیم به نمایشگر ندارید، عدد اندازه‌گیری شده را روی صفحه ثابت (فریز) کرده و سپس آن را یادداشت کنید.

راهنمای گام‌به‌گام کار با آمپرمتر کلمپی DT-266

برای دریافت دقیق‌ترین نتایج و حفظ طول عمر دستگاه، نکات فنی زیر را در زمان استفاده رعایت کنید:

1. اندازه‌گیری جریان AC: سلکتور را روی بخش ACA (مثلاً ۲۰۰ یا ۱۰۰۰ آمپر) قرار دهید. اهرم کلمپ را فشار دهید تا فک‌ها باز شوند. نکته بسیار مهم: فقط و فقط یک رشته سیم (مثلاً فاز یا نول به تنهایی) را از داخل حلقه عبور دهید. اگر کابل دو رشته یا سه رشته را به طور کامل داخل کلمپ بیندازید، میدان‌های مغناطیسی یکدیگر را خنثی کرده و نمایشگر عدد صفر را نشان خواهد داد.

2. اندازه‌گیری ولتاژ: سلکتور را روی ACV (برای برق شهر) یا DCV (برای باتری) بگذارید. پراب قرمز را به پورت V/Ω و پراب مشکی را به پورت COM متصل کرده و سر پراب‌ها را به دو سر مصرف‌کننده یا منبع ولتاژ بزنید.

3. تست بیزر: سلکتور را روی علامت بوق (دیود/بیزر) قرار دهید. در این حالت با اتصال سر پراب‌ها به یکدیگر یا به یک سیم سالم، صدای بوق دستگاه به نشانه برقراری اتصال شنیده می‌شود.

سوالات متداول (FAQ)

آیا با این کلمپ می‌توان جریان مستقیم (DC) مانند جریان باتری ماشین را اندازه‌گیری کرد؟

خیر؛ بخش کلمپی (انبری) این مدل فقط برای اندازه‌گیری جریان متناوب (ACA) طراحی شده است. برای سنجش جریان مستقیم باید از آمپرمترهای کلمپی مجهز به سنسور اثر هال استفاده کنید. البته اندازه‌گیری ولتاژ DC توسط پراب‌های این دستگاه به راحتی قابل انجام است.

دکمه HOLD در بدنه دستگاه چه کاربردی دارد؟

زمانی که کلمپ را دور کابلی در داخل تابلو برق یا ارتفاع می‌اندازید و امکان خواندن نمایشگر در آن لحظه وجود ندارد، با فشردن دکمه HOLD، عدد اندازه‌گیری شده روی نمایشگر ثابت می‌ماند تا بتوانید پس از بیرون آوردن دستگاه، عدد را بخوانید.

چرا زمان تست جریان، دستگاه عدد صفر را نشان می‌دهد؟

این خطا زمانی رخ می‌دهد که کل کابل (شامل فاز و نول با هم) را داخل انبر قرار داده‌اید. جریان رفت و برگشت در فاز و نول میدان‌های مغناطیسی مخالف ایجاد می‌کنند که اثر یکدیگر را خنثی می‌نمایند. برای سنجش صحیح، باید روکش کابل را باز کرده و فقط رشته سیم فاز را داخل فک کلمپ قرار دهید.
