تجهیزات تست الکتریکی (مولتی‌متر، آمپرمتر کلمپی، میگر، ارت سنج، فازمتر)

راهنمای جامع انتخاب و خرید تجهیزات تست الکتریکی

تجهیزات تست الکتریکی ستون فقرات هر فعالیت مربوط به برق و الکترونیک هستند. این ابزارها امکان می‌دهند تا پارامترهای الکتریکی مانند ولتاژ، جریان، مقاومت، و همچنین وضعیت عایق‌بندی و سیستم ارتینگ را اندازه‌گیری و پایش کرد. استفاده صحیح از این تجهیزات، نه تنها ایمنی افراد را تضمین می‌کند، بلکه به عیب‌یابی سریع و دقیق، جلوگیری از آسیب به تجهیزات و حفظ کارایی سیستم‌های برقی کمک شایانی می‌نماید.

اهمیت و نقش تجهیزات تست الکتریکی

• ایمنی: تشخیص وجود ولتاژ قبل از لمس سیم‌ها یا کار با تجهیزات.

• عیب‌یابی: شناسایی دقیق مشکلات مانند قطعی، اتصال کوتاه، نشت جریان، یا افت ولتاژ.

• پیشگیری: تشخیص زودهنگام مشکلات عایق‌بندی یا ارتینگ که می‌تواند منجر به حوادث شود.

• نصب و راه‌اندازی: اطمینان از صحت نصب و عملکرد صحیح سیستم‌ها.

• نگهداری و تعمیرات: پایش دوره‌ای وضعیت سیستم‌ها و انجام تعمیرات لازم.

انواع تجهیزات تست الکتریکی

۱. تستر ولتاژ و فازمتر

ابزارهای اساسی برای تشخیص وجود یا عدم وجود ولتاژ در یک مدار یا سیم.

• فازمتر ساده (پیچی):

  • کاربرد: تشخیص سیم فاز از نول با استفاده از یک لامپ کوچک نئون داخلی.

  • مزایا: بسیار ارزان و در دسترس.

  • محدودیت‌ها: فقط ولتاژ AC را تشخیص می‌دهد، نیاز به تماس فیزیکی، دقت محدود.

• فازمتر غیرتماسی (Non-Contact Voltage Tester - NCV):

  • کاربرد: تشخیص وجود ولتاژ AC در سیم‌ها و کابل‌ها بدون نیاز به تماس فیزیکی، تنها با نزدیک کردن به سیم.

  • مزایا: ایمنی بسیار بالا، سرعت عمل بالا.

  • اهمیت: ابزار ایمنی اولیه برای هر فردی که با برق سروکار دارد.

• تستر ولتاژ دیجیتال:

  • کاربرد: نمایش دقیق ولتاژ AC/DC به صورت عددی. برخی مدل‌ها فاز را نیز تشخیص می‌دهند.

  • مزایا: دقت بالا، نمایش عددی.

• تستر پریز (Socket Tester):

  • کاربرد: بررسی صحت سیم‌کشی پریزهای برق (وجود فاز، نول و ارت در جای صحیح).

  • اهمیت: ابزار ساده و سریع برای اطمینان از ایمنی پریزها در منزل و محل کار.

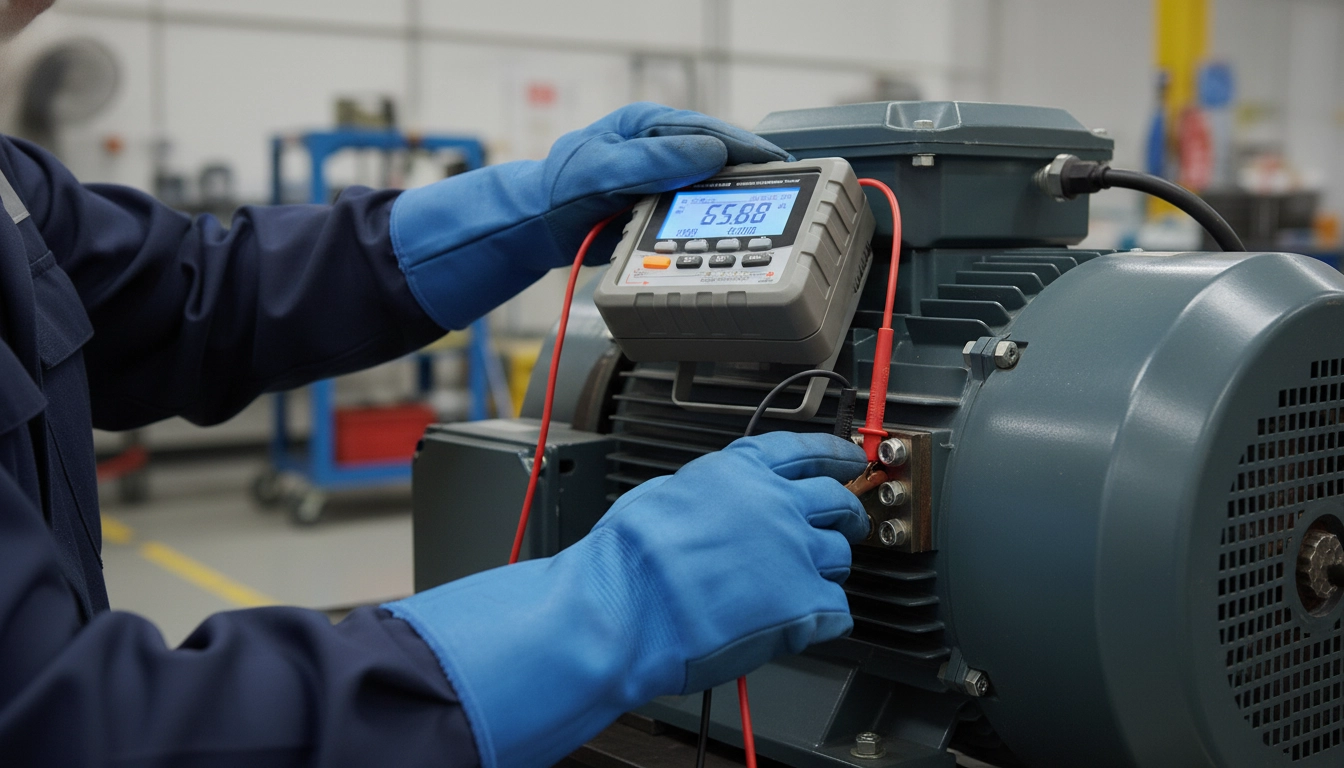

۲. تستر عایق یا میگر (Insulation Tester / Megohmmeter)

این ابزار برای اندازه‌گیری مقاومت عایقی کابل‌ها، موتورها، ترانسفورماتورها و سایر تجهیزات برقی استفاده می‌شود.

• کاربرد:

  • تزریق ولتاژ بالا (معمولاً ۲۵۰، ۵۰۰، ۱۰۰۰ ولت یا بیشتر) به عایق یک کابل یا سیم.

  • اندازه‌گیری جریان بسیار کوچک عبوری و محاسبه مقاومت عایق بر اساس قانون اهم.

• اهمیت:

  • تشخیص ضعف عایق‌بندی: عایق‌بندی ضعیف می‌تواند منجر به نشت جریان، اتصالی، برق‌گرفتگی و آتش‌سوزی شود.

  • تعمیر و نگهداری پیشگیرانه: شناسایی مشکلات قبل از تبدیل شدن به خرابی‌های بزرگ و پرهزینه.

  • تضمین ایمنی: اطمینان از ایمنی تجهیزات پس از نصب یا تعمیر.

• فاکتورهای انتخاب: ولتاژ تست، محدوده اندازه‌گیری مقاومت، قابلیت‌های اضافی (مانند محاسبه PI و DAR).

۳. ارت سنج یا تستر زمین (Earth Ground Tester)

ابزاری برای اندازه‌گیری مقاومت سیستم ارتینگ (زمین) و اطمینان از عملکرد صحیح آن.

• کاربرد:

  • تزریق جریان به زمین و اندازه‌گیری اختلاف پتانسیل برای محاسبه مقاومت سیستم ارت.

  • اطمینان از اینکه سیستم ارت می‌تواند جریان‌های خطای احتمالی را به طور ایمن به زمین منتقل کند.

• اهمیت:

  • ایمنی در برابر برق‌گرفتگی: ارتینگ صحیح، جان افراد را در صورت بروز خطا نجات می‌دهد.

  • حفاظت از تجهیزات: محافظت از دستگاه‌های الکترونیکی حساس در برابر ولتاژهای اضافی.

  • عملکرد صحیح سیستم‌های حفاظتی: اطمینان از عملکرد صحیح رله‌های حفاظتی و قطع‌کننده‌های مدار.

• انواع:

  • ارت سنج سه سیمه (3-Point Fall of Potential): رایج‌ترین و دقیق‌ترین روش برای اندازه‌گیری مقاومت زمین.

  • ارت سنج کلمپی (Clamp-on Earth Ground Tester): اندازه‌گیری سریع مقاومت حلقه‌های ارت بدون نیاز به قطع مدار یا قرار دادن میله‌های کمکی.

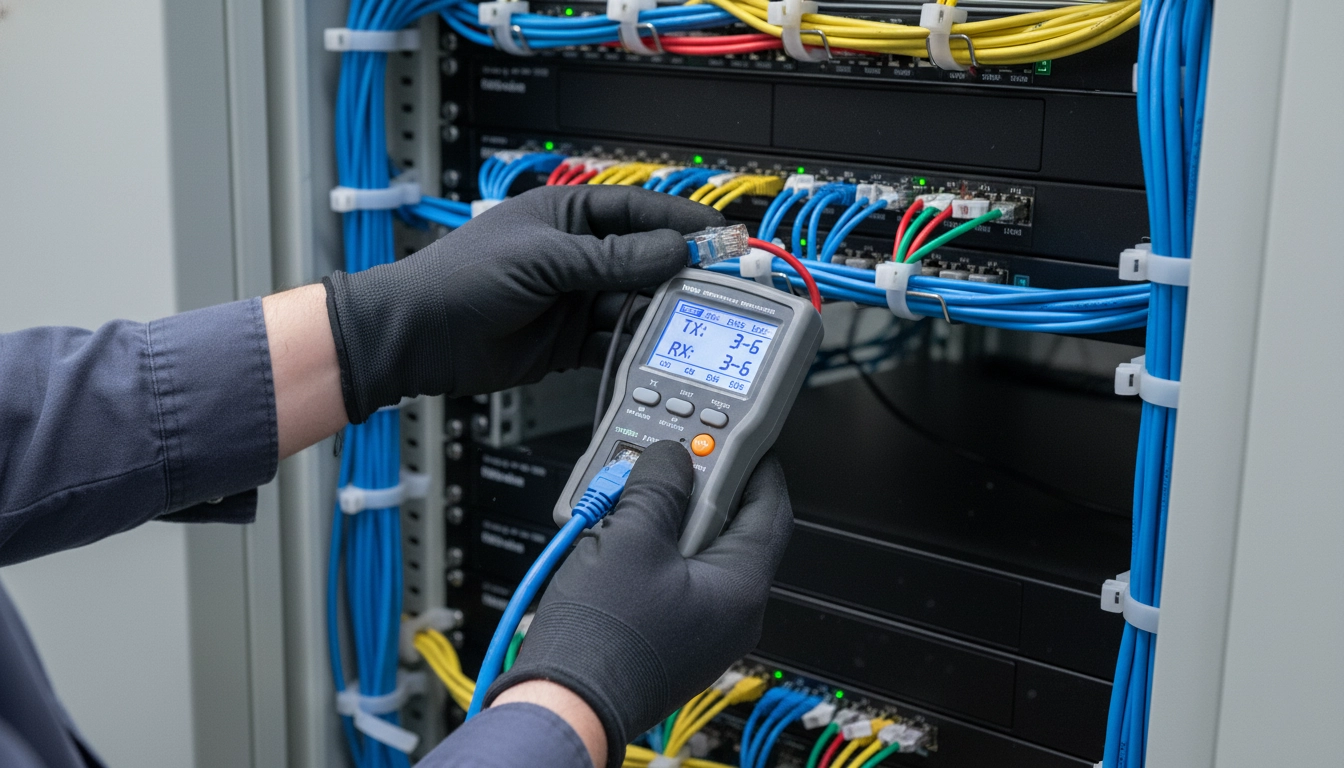

۴. تستر کابل شبکه و تلفن

ابزاری برای بررسی صحت سیم‌کشی و اتصالات کابل‌های شبکه (اترنت) و تلفن.

• کاربرد:

  • تشخیص قطعی، اتصال کوتاه، جابجایی سیم‌ها (Crossed Wires) و شکاف در زوج‌های سیم.

  • بررسی استاندارد بودن کابل‌کشی (T568A / T568B برای شبکه).

• اهمیت:

  • نصب صحیح شبکه: اطمینان از عملکرد صحیح شبکه اینترنت و تلفن.

  • عیب‌یابی سریع: شناسایی مشکلات فیزیکی کابل که می‌تواند باعث افت سرعت یا قطعی ارتباط شود.

• انواع:

  • تستر ساده: فقط وضعیت اتصال را نشان می‌دهد.

  • تستر پیشرفته (Cable Certifier): قابلیت اندازه‌گیری پارامترهای پیشرفته‌تر و صدور گواهی سلامت کابل.

۵. مولتی‌متر (Multimeter)

ابزار چندکاره و ضروری برای هر فردی که با برق و الکترونیک سروکار دارد.

• کاربرد: اندازه‌گیری ولتاژ AC/DC، جریان AC/DC و مقاومت.

• قابلیت‌های اضافی: برخی مدل‌ها دما، ظرفیت خازن، فرکانس، تست دیود و تست پیوستگی را نیز اندازه‌گیری می‌کنند.

• انواع: آنالوگ (قدیمی‌تر و کمتر رایج) و دیجیتال (رایج‌ترین).

• اهمیت: ابزار اولیه برای عیب‌یابی عمومی و بررسی پارامترهای اصلی یک مدار.

۶. آمپرمتر کلمپی (Clamp Meter)

ابزاری تخصصی برای اندازه‌گیری جریان الکتریکی بدون نیاز به قطع مدار.

• کاربرد:

  • اندازه‌گیری جریان AC/DC با قرار دادن کابل داخل فک کلمپ، بدون تماس مستقیم با هادی.

  • بسیار مفید برای اندازه‌گیری جریان‌های بالا در تابلوهای برق.

• اهمیت:

  • ایمنی بالا: عدم نیاز به قطع مدار و تماس مستقیم با جریان‌های بالا.

  • سرعت و راحتی: اندازه‌گیری سریع جریان در سیستم‌های در حال کار.

• قابلیت‌های اضافی: بسیاری از آمپرمترهای کلمپی قابلیت‌های مولتی‌متر را نیز دارند (اندازه‌گیری ولتاژ و مقاومت).

فاکتورهای کلیدی در انتخاب تجهیزات تست الکتریکی

• رده ایمنی (CAT Rating): مهم‌ترین فاکتور ایمنی. اطمینان از اینکه ابزار دارای رده ایمنی مناسب (CAT II, CAT III, CAT IV) برای محیط کاری شما است. (مثلاً CAT III برای تابلوهای توزیع و CAT IV برای ورودی اصلی برق).

• دقت و صحت اندازه‌گیری: انتخاب ابزاری با دقت لازم برای کاربرد مورد نظر.

• محدوده اندازه‌گیری: اطمینان از اینکه ابزار می‌تواند مقادیر ولتاژ، جریان یا مقاومت مورد نیاز شما را اندازه‌گیری کند.

• قابلیت‌های اضافی: مانند صفحه نمایش نورانی، قابلیت ذخیره اطلاعات، اتصال به کامپیوتر یا موبایل.

• دوام و کیفیت ساخت: ابزارهایی با بدنه مقاوم در برابر ضربه، رطوبت و گرد و غبار.

• برند و گارانتی: انتخاب برندهای معتبر با خدمات پس از فروش و گارانتی معتبر.

• سهولت استفاده: رابط کاربری ساده و دکمه‌های مناسب برای کار با دستکش.

با انتخاب صحیح تجهیزات تست الکتریکی از پارس تارا، می‌توانید با اطمینان، دقت و ایمنی کامل به عیب‌یابی، نصب و نگهداری سیستم‌های برقی و الکترونیکی بپردازید.

سوالات متداول (FAQ) درباره تجهیزات تست الکتریکی

رده ایمنی (CAT Rating) در ابزار تست الکتریکی به چه معناست؟

رده ایمنی (Category Rating یا CAT Rating) در ابزار تست الکتریکی، نشان‌دهنده حداکثر ولتاژ و سطوح جریان گذرا (Overvoltage Transients) است که یک ابزار می‌تواند بدون آسیب دیدن یا به خطر انداختن کاربر تحمل کند. هرچه رده CAT بالاتر (مثلاً CAT III یا CAT IV) و عدد ولتاژ بیشتر باشد، ابزار برای کار در محیط‌های پرانرژی‌تر و خطرناک‌تر (مانند تابلوهای اصلی برق و مدارهای توزیع) ایمن‌تر است.

تفاوت اصلی میگر و مولتی‌متر چیست؟

مولتی‌متر ابزاری چندکاره برای اندازه‌گیری پارامترهای اصلی مانند ولتاژ، جریان و مقاومت است. میگر (تستر عایق) به صورت تخصصی برای اندازه‌گیری مقاومت عایقی استفاده می‌شود و برای این کار، ولتاژهای بسیار بالایی (معمولاً ۲۵۰ تا ۱۰۰۰ ولت) را به مدار اعمال می‌کند که مولتی‌متر قادر به انجام آن نیست.

چه زمانی باید از آمپرمتر کلمپی استفاده کرد؟

آمپرمتر کلمپی زمانی استفاده می‌شود که نیاز به اندازه‌گیری جریان الکتریکی در یک مدار فعال دارید و نمی‌خواهید یا نمی‌توانید مدار را قطع کنید. این ابزار به شما امکان می‌دهد با قرار دادن کابل داخل فک کلمپ، جریان را به صورت ایمن و سریع اندازه‌گیری کنید.

آیا فازمتر غیرتماسی برای هر برق‌کاری ضروری است؟

بله، فازمتر غیرتماسی (NCV Tester) به دلیل سهولت استفاده و ایمنی بسیار بالا، یک ابزار ضروری برای هر برق‌کار یا حتی افراد عادی است. این ابزار به شما کمک می‌کند تا بدون تماس مستقیم، وجود ولتاژ AC را در سیم‌ها و پریزها تشخیص دهید و از خطرات احتمالی جلوگیری کنید.

چرا باید از تستر کابل شبکه استفاده کرد؟

تستر کابل شبکه برای اطمینان از صحت سیم‌کشی کابل‌های اترنت و تلفن استفاده می‌شود. این ابزار می‌تواند قطعی، اتصال کوتاه، جابجایی سیم‌ها و سایر مشکلات فیزیکی کابل را تشخیص دهد که باعث عدم کارکرد یا کندی شبکه می‌شود.
