راهنمای مهندسی خرید و سایزبندی اتصالات سیم و کابل

در طراحی و اجرای تابلوهای برق صنعتی (LV و MV) و سیستم‌های اتوماسیون، اتصالات الکتریکی گلوگاه اصلی انتقال توان هستند. بر اساس قوانین ترمودینامیک و قانون ژول، هرگونه افزایش مقاومت در نقطه اتصال (Contact Resistance) به دلیل استفاده از کابلشوهای غیراستاندارد، آلیاژهای ناخالص یا پرس ناقص، منجر به تولید حرارت تصاعدی، افت ولتاژ، ذوب شدن عایق و در نهایت آرک الکتریکی (آتش‌سوزی) می‌شود.

فروشگاه اینترنتی پارس تارا به عنوان تامین‌کننده دست‌اول تجهیزات زیرساخت برق، با تفکیک تخصصی کانکتورها بر اساس استانداردهای بین‌المللی DIN 46228 (وایرشوها) و DIN 46235 (کابلشوها)، مرجعی ایمن برای تامین اتصالات پروژه‌های صنعتی است. در ادامه، ساختار متالورژی و کاربرد ۴ خانواده اصلی اتصالات را تحلیل می‌کنیم.

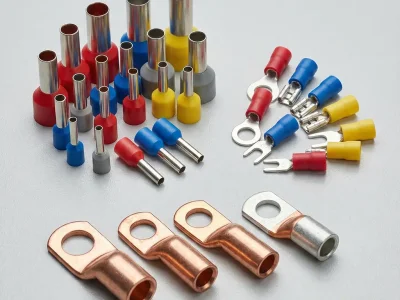

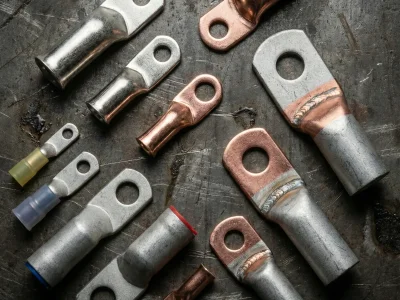

۱. کابلشو (Cable Lugs)؛ شریان‌های انتقال قدرت

کابلشوها برای اتصال کابل‌های افشان و مفتولی سایز بالا (جریان‌های سنگین) به باس‌بارها (شینه‌ها)، کلیدهای هوایی (ACB) و ترانسفورماتورها طراحی شده‌اند. متریال کابلشو باید دقیقاً با جنس هادی کابل تطابق داشته باشد تا از پدیده مخرب خوردگی گالوانیک در حضور رطوبت جلوگیری شود.

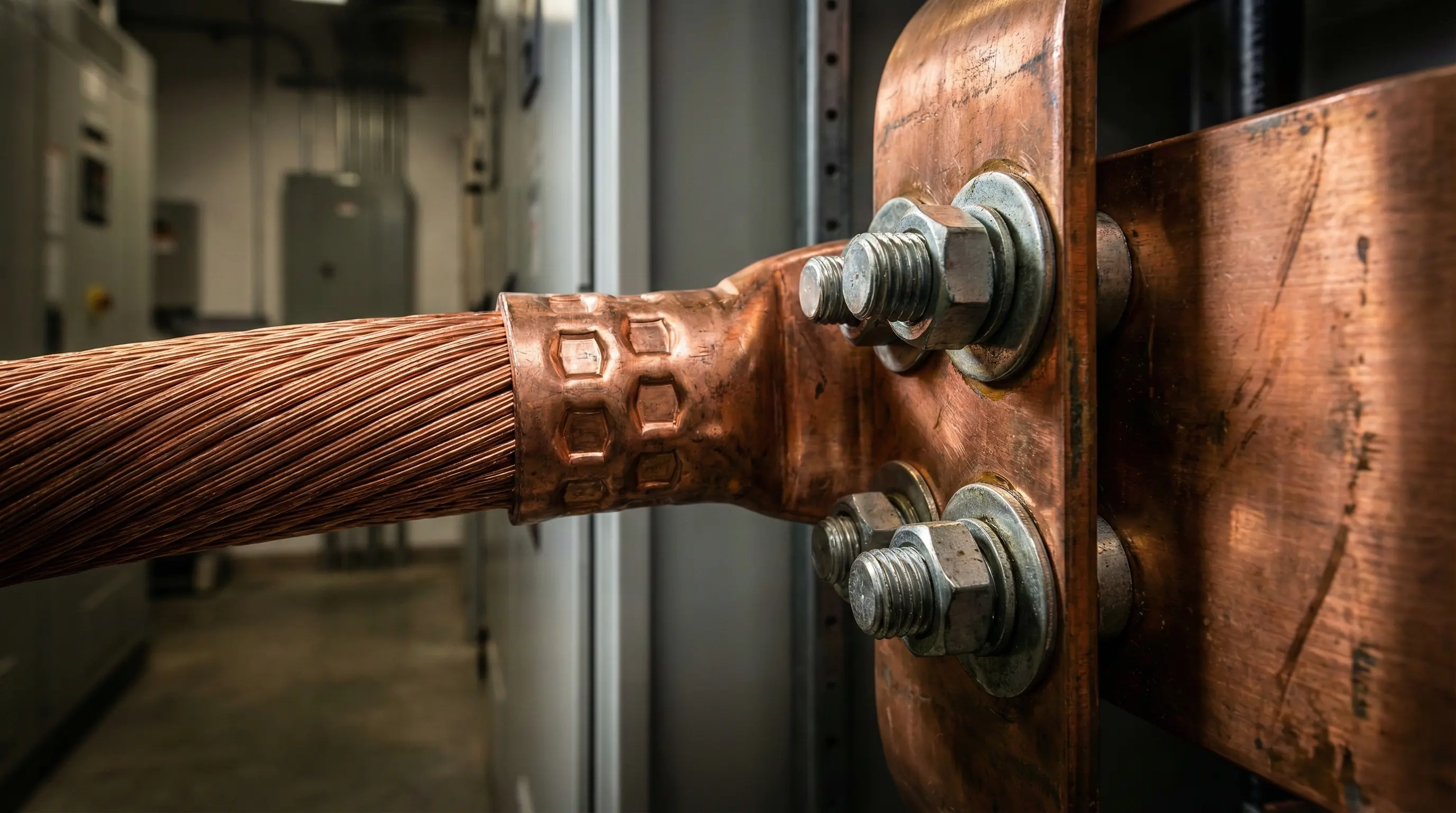

• کابلشو مسی استاندارد: تولید شده از لوله مس الکترولیتی (TPC) بدون درز با خلوص ۹۹.۹ درصد. این کابلشوها برای جلوگیری از اکسیداسیون در شرایط محیطی سخت، با لایه‌ای از قلع (Tin-Plated) آبکاری می‌شوند. کاربرد اصلی آن‌ها، اتصال کابل مسی به شینه مسی است.

• کابلشو آلومینیومی: دارای استوانه ضخیم‌تر نسبت به نمونه مسی (به دلیل هدایت الکتریکی پایین‌تر آلومینیوم). در داخل لوله این کابلشوها معمولاً از گریس مخصوص ضد اکسید استفاده می‌شود تا لایه اکسید آلومینیوم روی کابل را از بین ببرد.

• کابلشو بی متال (Bi-Metal): شاهکار مهندسی متالورژی در اتصالات. زمانیکه قصد دارید یک کابل آلومینیومی را به یک کلید یا شینه مسی متصل کنید، تماس مستقیم مس و آلومینیوم باعث اکسید شدن و قطعی مدار می‌شود. کابلشوی بی متال دارای استوانه‌ای از جنس آلومینیوم (برای ورود کابل) و یک سطح تخت (Palm) از جنس مس است که از طریق تکنولوژی جوش اصطکاکی (Friction Welding) به هم متصل شده‌اند و انتقال جریان را بدون خوردگی تضمین می‌کنند.

نحوه خواندن سایز کابلشو: عددی مانند ۵۰-۱۰ روی بدنه کابلشو حک می‌شود. عدد اول (۵۰) نشان‌دهنده سطح مقطع کابلی است که درون آن قرار می‌گیرد (۵۰ میلی‌متر مربع) و عدد دوم (۱۰) قطر سوراخ روی کابلشو است که نشان می‌دهد این قطعه برای پیچ سایز M10 طراحی شده است.

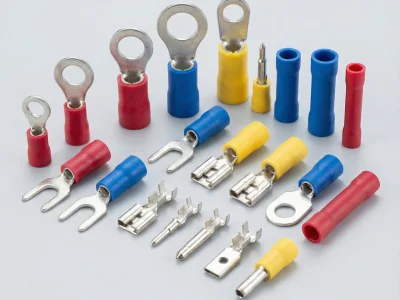

۲. خانواده سرسیم‌ها (Terminals)؛ انعطاف‌پذیری در مدار فرمان

برای سربندی سیم‌های کنترل، روشنایی و سنسورها (معمولاً از سایز ۰.۲۵ تا ۶ میلی‌متر مربع) از سرسیم‌ها استفاده می‌شود. سرسیم‌ها از ورق برنج یا مس قلع‌اندود با روکش‌های عایق PVC یا نایلون نسوز (به صورت قیفی شکل برای هدایت آسان سیم) تولید می‌شوند.

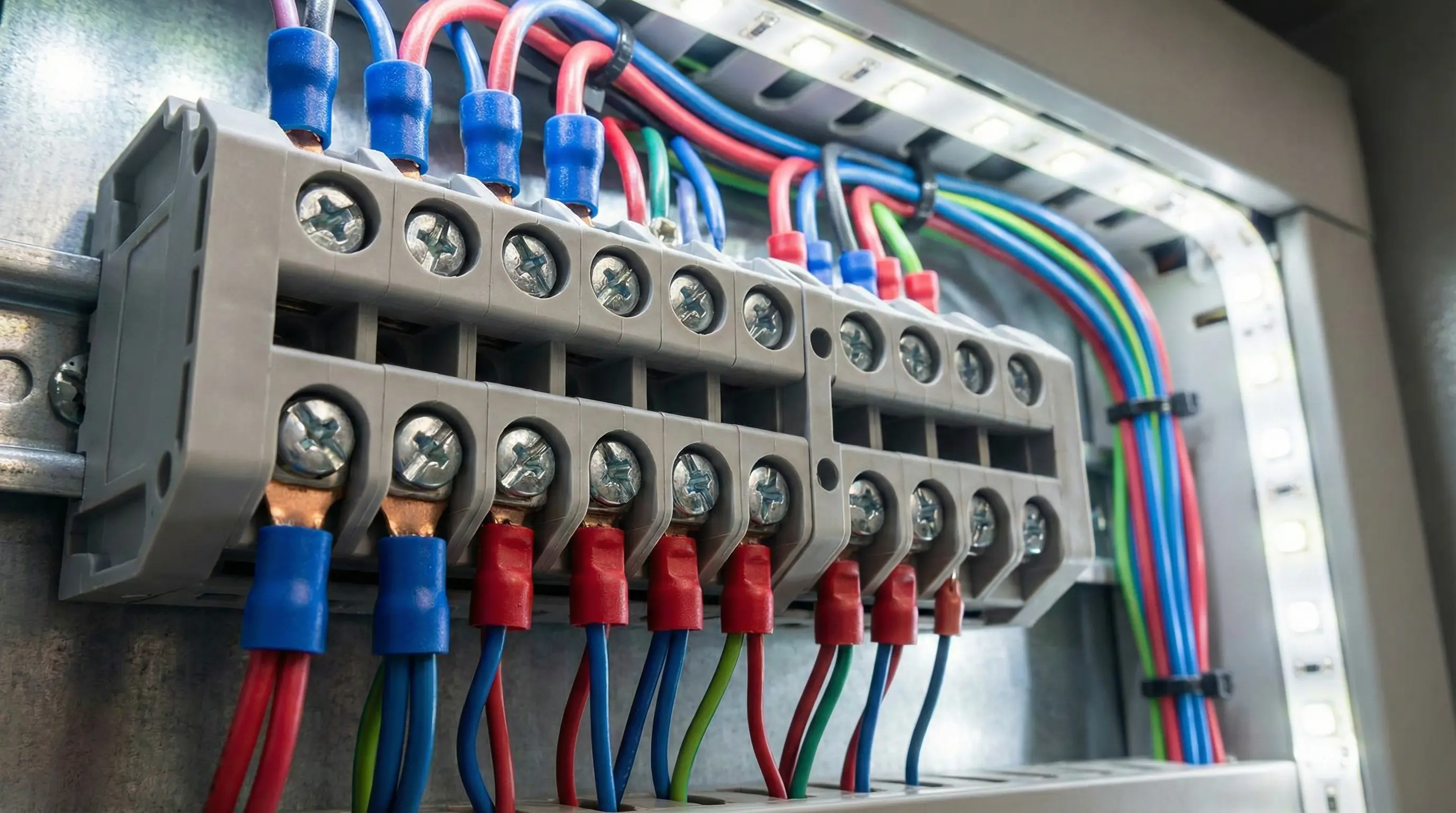

• سرسیم حلقوی یا گرد (Ring Terminal): بالاترین ضریب ایمنی مکانیکی. سوراخ سرسیم کاملاً دور پیچ ترمینال را می‌گیرد. حتی در محیط‌های دارای ارتعاش شدید (مثل ژنراتورها یا دستگاه‌های پرس)، تا زمانی که مهره کاملاً باز نشود، سرسیم از جای خود خارج نخواهد شد.

• سرسیم دوشاخ یا یو شکل (Fork/Spade Terminal): برای محیط‌هایی که سرعت مونتاژ اولویت دارد. نیازی به باز کردن کامل پیچ نیست؛ با کمی شل کردن پیچ، سرسیم به صورت کشویی (Slide-in) زیر آن قرار می‌گیرد.

• سرسیم فیشی نری و مادگی (Quick Disconnects): مخصوص اتصالاتی که نیاز به قطع و وصل مداوم دارند (مانند تابلوهای متحرک، سوئیچ‌های خودرویی یا بردهای الکترونیکی). نوع مادگی روی نوع نری قفل شده و اتصالی پایدار ایجاد می‌کند.

• سرسیم سوزنی و گلویی (Pin Terminal): دارای یک پین فلزی توپر یا لوله‌ای نازک در انتها. مخصوص ورود به ترمینال‌های تابلویی که ورودی تونلی یا گیره‌ای عمیق دارند (مثل ترمینال‌های ریلی اشنایدر یا کلیدهای مینیاتوری خاص).

• سرسیم موف یا رابط (Butt Connector): لوله‌ای عایق‌دار برای اتصال دائم دو سیم در امتداد هم (به جای استفاده از آپارات یا چسب برق).

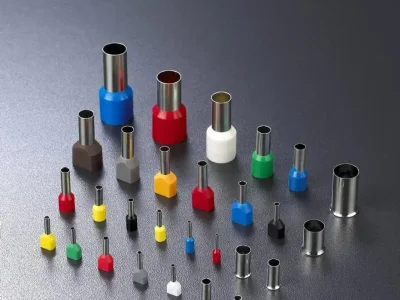

۳. وایرشو تکی و دوبل (Wire Ferrules)؛ محافظان سیم افشان

بزرگترین خطای یک تکنسین برق، قرار دادن سیم افشان (Flexible Wire) به صورت مستقیم زیر پیچ ترمینال است. فشار پیچ باعث بریدگی تارها، کاهش سطح مقطع موثر و در نهایت داغ شدن سیم می‌شود.

وایرشو، لوله‌ای مسی و بسیار نازک است که انتهای سیم لخت‌شدۀ افشان را در خود محبوس کرده و آن را به یک مفتول یکپارچه تبدیل می‌کند.

• وایرشو تکی: دارای یک طوقه پلاستیکی برای ورود یک رشته سیم.

• وایرشو دوبل: دارای طوقه پلاستیکی پهن‌تر (مستطیل شکل) که امکان ورود همزمان دو رشته سیم هم‌سایز را فراهم می‌کند. این قطعه برای انشعاب‌گیری متوالی (Looping) بین ترمینال‌ها یا کلیدهای مینیاتوری در تابلو توزیع، بی‌نظیر است.

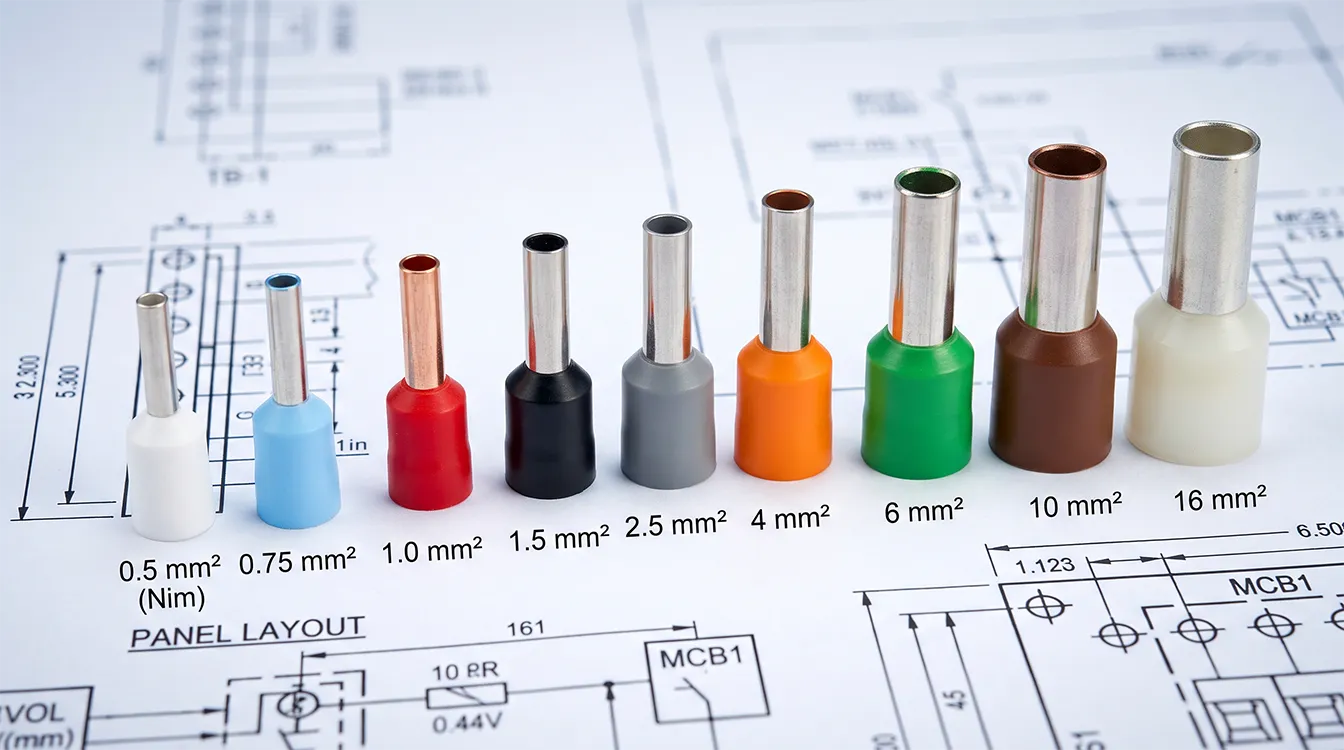

جدول استاندارد کدگذاری رنگی وایرشوها (DIN 46228 Part 4)

استاندارد DIN آلمان با تخصیص کدهای رنگی به طوقه پلاستیکی وایرشوها، تشخیص سایز سیم را در تابلوهای شلوغ برای مهندسان آسان کرده است. (توجه: استاندارد رنگ فرانسوی با آلمانی متفاوت است، اما استاندارد رایج در بازار ایران، استاندارد DIN آلمان است).

سایز سیم (سطح مقطع mm²)	رنگ استاندارد روکش (DIN آلمان)	حداکثر جریان نامی (A) در مسافت کوتاه	نوع ابزار پرس پیشنهادی
۰.۵	سفید (White)	۶ آمپر	پرس جغجغه‌ای (Crimper)
۰.۷۵	آبی روشن	۱۰ آمپر	پرس جغجغه‌ای چهارگوش
۱	قرمز (Red)	۱۴ آمپر	پرس جغجغه‌ای چهارگوش
۱.۵	مشکی (Black)	۱۸ آمپر	پرس جغجغه‌ای چهارگوش
۲.۵	خاکستری (Grey - تیره)	۲۴ آمپر	پرس جغجغه‌ای چهارگوش
۴	نارنجی	۳۲ آمپر	پرس جغجغه‌ای شش‌گوش
۶	سبز	۴۲ آمپر	پرس جغجغه‌ای شش‌گوش

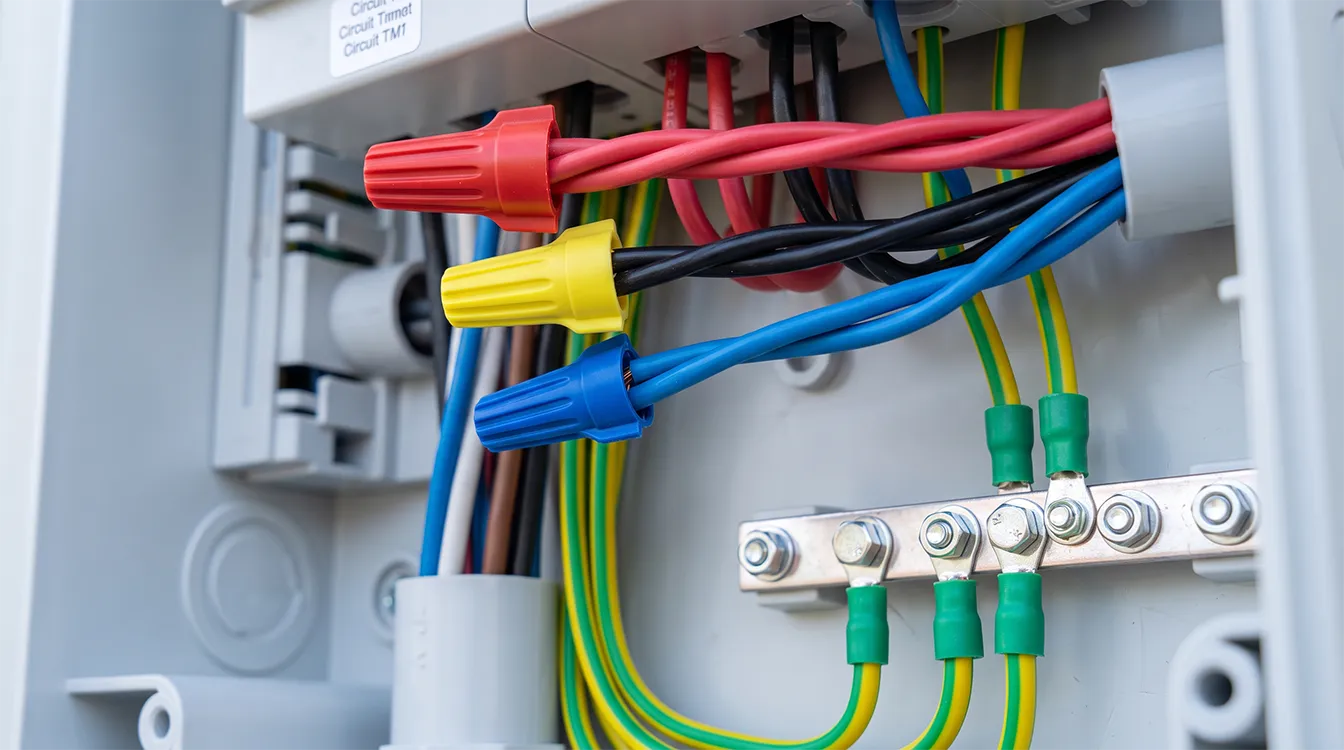

۴. کانکتور پیچی (Twist-on Wire Connector)

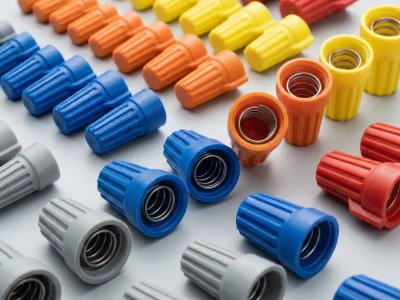

کانکتور پیچی (یا ترمینال کلاهکی)، سریع‌ترین روش اتصال ایمن برای سیم‌کشی‌های توکار ساختمان و روشنایی است. این قطعه از یک پوسته پلاستیکی عایق (از جنس ترموپلاستیک مقاوم در برابر شعله) و یک رزوه مخروطی فنری فولادی در داخل تشکیل شده است.

طرز کار: با قرار دادن سرهای لخت‌شده دو یا چند سیم در داخل کانکتور و چرخاندن آن در جهت عقربه‌های ساعت، فنر داخلی سیم‌ها را به هم می‌بافد و همزمان روکش عایق، نقطه اتصال را در برابر رطوبت و اتصالی ایزوله می‌کند. نیازی به نوار چسب برق، لحیم‌کاری یا ابزار پرس نیست.

اصول طلایی در پرس‌کاری (Crimping Rules)

یک کابلشوی برند با درصد خلوص ۹۹.۹ نیز در صورت پرس اشتباه، فاجعه می‌آفریند. هدف از عملیات پرس، ایجاد جوش سرد / Cold Weld بین هادی مس و بدنه کابلشو است، به نحوی که هیچ فضای خالی (Air Gap) برای نفوذ اکسیژن و رطوبت باقی نماند.

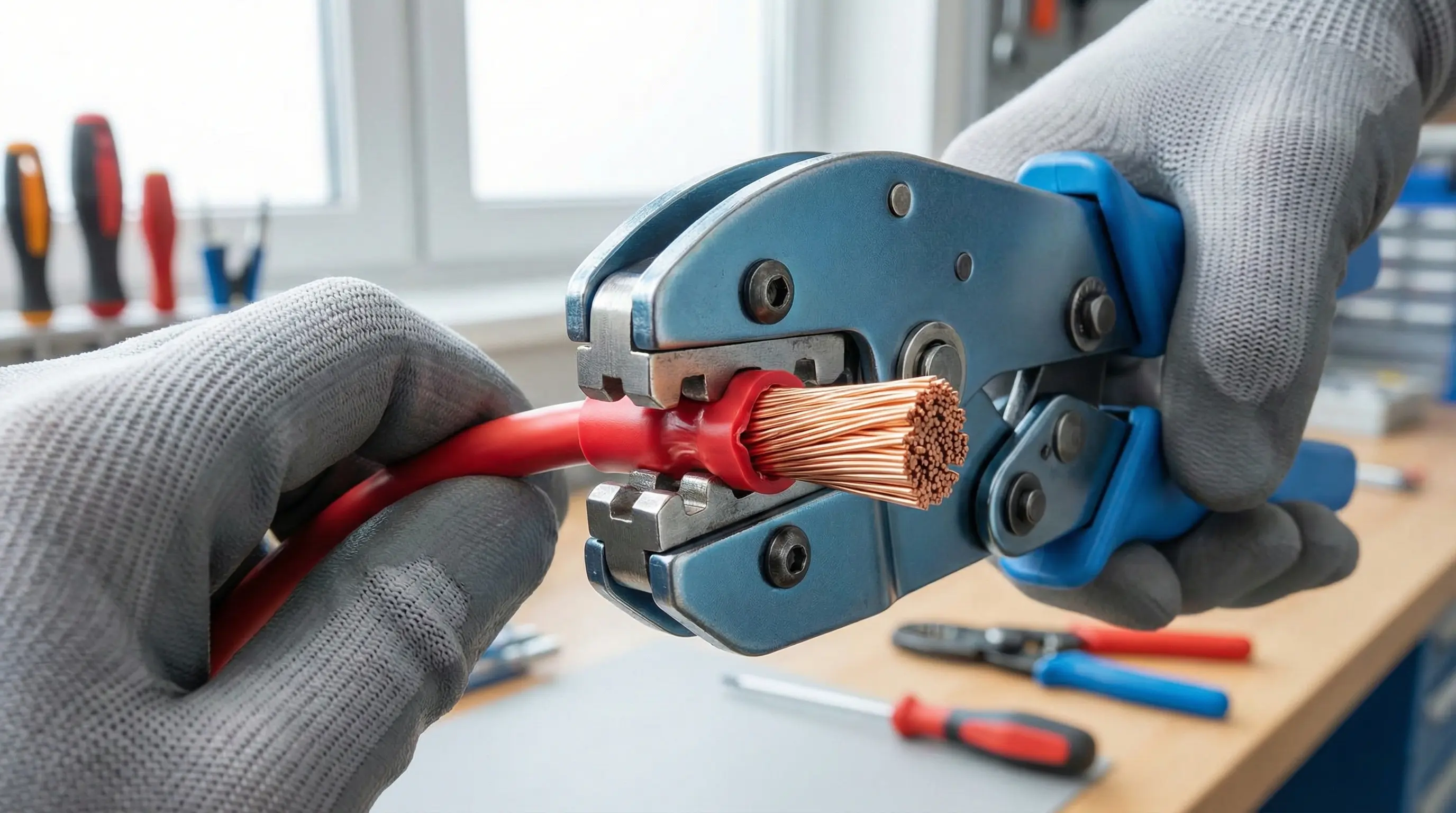

1. ابزار متناسب: برای سرسیم‌ها و وایرشوها از انبر پرس‌های جغجغه‌ای (Ratcheting Crimpers) استفاده کنید که تا زمانی که فشار به حد استاندارد نرسد، فک آن‌ها باز نمی‌شود.

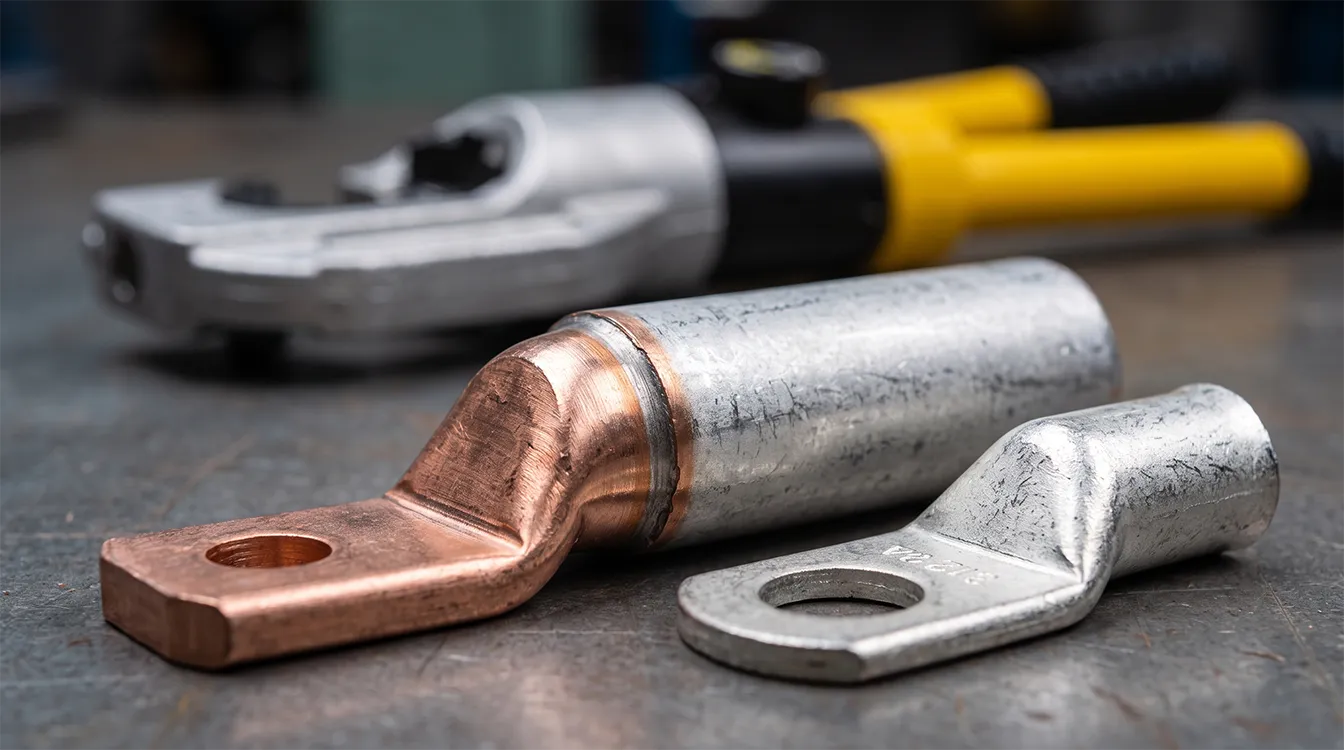

2. پرس هیدرولیک: پرس کابلشوهای قدرت (بالای ۱۶ میلی‌متر مربع) باید منحصراً توسط دستگاه پرس هیدرولیک انجام شود. استفاده از چکش یا پرس‌های ضربه‌ای، باعث ایجاد ترک‌های میکروسکوپی در بافت مس شده و مقاومت اتصال را بالا می‌برد.

3. انتخاب لقمه (Die): سایز لقمه پرس هیدرولیک باید دقیقاً با سایز حک شده روی کابلشو برابر باشد.

چرا خرید اتصالات از پارس تارا توجیه اقتصادی و فنی دارد؟

با توجه به وفور کابلشوهای تقلبی (آهن آبکاری‌شده یا مس بازیافتی با ضخامت کم) در بازار ایران که باعث آتش‌سوزی در پروژه‌های صنعتی می‌شوند، پارس تارا گارانتی‌های سه‌گانه زیر را ارائه می‌دهد:

• تضمین متریال: عرضه برندهای گرید A بازار ایران مانند کلوته (Calote) و کلاته با تضمین مس الکترولیتی مرغوب و ضخامت گوشت استاندارد.

• تنوع بی‌نظیر انبار: از وایرشوی سایز ۰.۲۵ تا کابلشو بی متال سایز ۵۰۰، همگی در انبارهای پارس تارا موجود و آماده ارسال هستند.

• فروش B2B و سازمانی: اعمال تخفیف‌های پلکانی ویژه تابلوسازان و امکان خرید کارتنی و عمده همراه با ارائه فاکتور رسمی.

سوالات متداول (FAQ) استخراج شده از جستجوی مهندسان

۱. سرسیم گلویی چیست و چه تفاوتی با وایرشو دارد؟

سرسیم گلویی (یا سرسیم سوزنی) دارای یک پین فلزی توپر و ضخیم است که برای قرار گرفتن زیر پیچ‌های فشاری و ترمینال‌هایی با ورودی عمیق طراحی شده است. تفاوت آن با وایرشو در این است که وایرشو فقط یک لوله نازک محافظ است که با سیم پرس شده و له می‌شود، اما پین سرسیم گلویی شکل خود را زیر فشار ترمینال حفظ می‌کند.

۲. آیا می‌توان کابل آلومینیومی را مستقیماً به کلید اتوماتیک متصل کرد؟

ترمینال ورودی اکثر کلیدهای اتوماتیک (MCCB) از آلیاژ مس یا برنج است. اتصال مستقیم کابل آلومینیومی به آن‌ها باعث خوردگی گالوانیک می‌شود. برای این منظور استفاده از کابلشو بی متال (Bi-Metal) الزامی است.

۳. تفاوت ابزار پرس وایرشو چهارگوش و شش‌گوش در چیست؟

پرس چهارگوش (Square Crimp) مقطع سیم را به شکل یک مربع درمی‌آورد که بهترین حالت برای ورود به ترمینال‌های فنری و فشاری است. پرس شش‌گوش (Hexagonal Crimp) سیم را به شکل یک ۶ ضلعی کاملاً متراکم درمی‌آورد که نزدیک‌ترین شکل به مقطع دایره‌ای ترمینال‌های پیچی است و گیرایی بالاتری دارد.

۴. منظور از کابلشو استاندارد و کابلشو فشار ضعیف چیست؟

کابلشوهای استاندارد یا کابلشوهای لوله مسی سنگین (طبق استاندارد DIN 46235) دارای طول لوله بیشتر (Barrel) و ضخامت گوشت بالاتری هستند تا در برابر تنش‌های حرارتی و اتصال کوتاه شبکه‌های قدرت و فشار متوسط مقاومت کنند. کابلشوهای رده فشار ضعیف (سبک)، طول کوتاه‌تری داشته و منحصراً برای ولتاژهای زیر ۱۰۰۰ ولت با بارهای جریانی کنترل‌شده استفاده می‌شوند.
