بررسی تخصصی و مهندسی ابزارآلات پرس اتصالات الکتریکی (Crimping Tools)

در مونتاژ تابلوهای برق، شبکه‌های توزیع قدرت و زیرساخت‌های مخابراتی، استفاده از ابزار پرس استاندارد تنها یک الزام کیفی نیست، بلکه خط قرمز ایمنی مدار است. هدف از عملیات پرس‌کاری (Crimping)، ایجاد یک توده فلزی یکپارچه (Cold Weld) بین هادی مس/آلومینیوم و بدنه کانکتور است. اگر فشار پرس کافی نباشد یا شکل فک (Jaw) با کانکتور هم‌خوانی نداشته باشد، هوا در میان رشته‌های سیم باقی مانده و طبق قانون ژول، مقاومت نقطه اتصال به حرارت و در نهایت آرک الکتریکی (آتش‌سوزی) ختم می‌شود.

در فروشگاه پارس تارا، ما مجموعه‌ای از حرفه‌ای‌ترین ابزارهای پرس و سوکت‌زن را برای ۴ گروه اصلی اتصالات گردآوری کرده‌ایم تا بالاترین ضریب ایمنی مکانیکی و الکتریکی را در پروژه‌های شما تضمین کنیم.

۱. دستگاه پرس کابلشو (انتقال قدرت و فشار قوی)

کابلشوها غول‌های انتقال جریان هستند و برای کابل‌های سایز ۱۶ الی ۴۰۰ میلی‌متر مربع به کار می‌روند. برای له کردن لوله ضخیم کابلشوهای مسی و بی متال، نیروی دست به تنهایی کافی نیست.

• پرس کابلشو دستی (مکانیکی): این ابزارها دارای دسته‌های بلند اهرمی هستند تا نیروی گشتاور را افزایش دهند. معمولاً برای سایزهای ۶ تا ۵۰ (یا نهایتاً ۱۲۰) میلی‌متر مربع استفاده می‌شوند. به دلیل ابعاد بزرگ، استفاده از آن‌ها در فضاهای تنگ تابلو دشوار است.

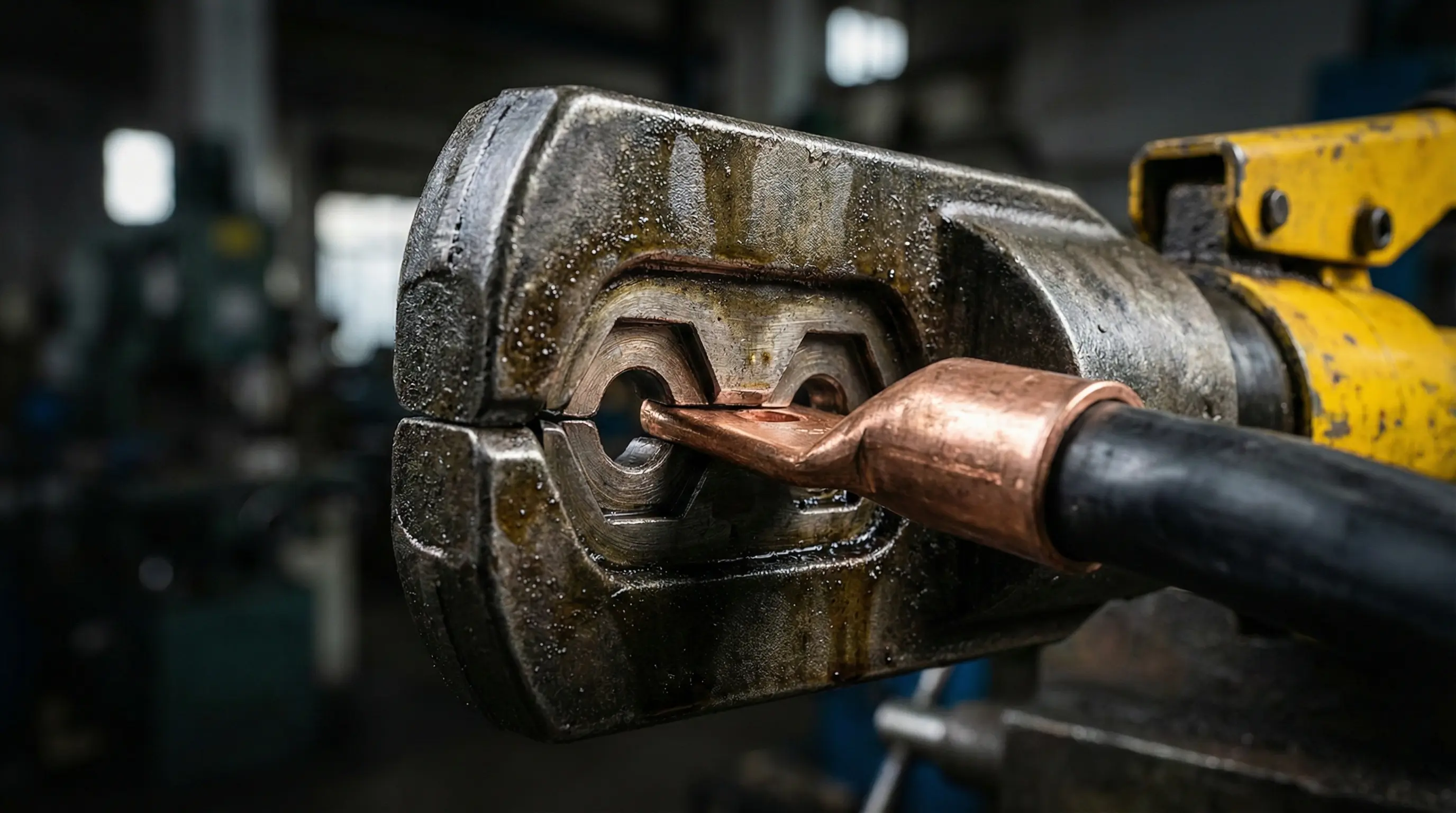

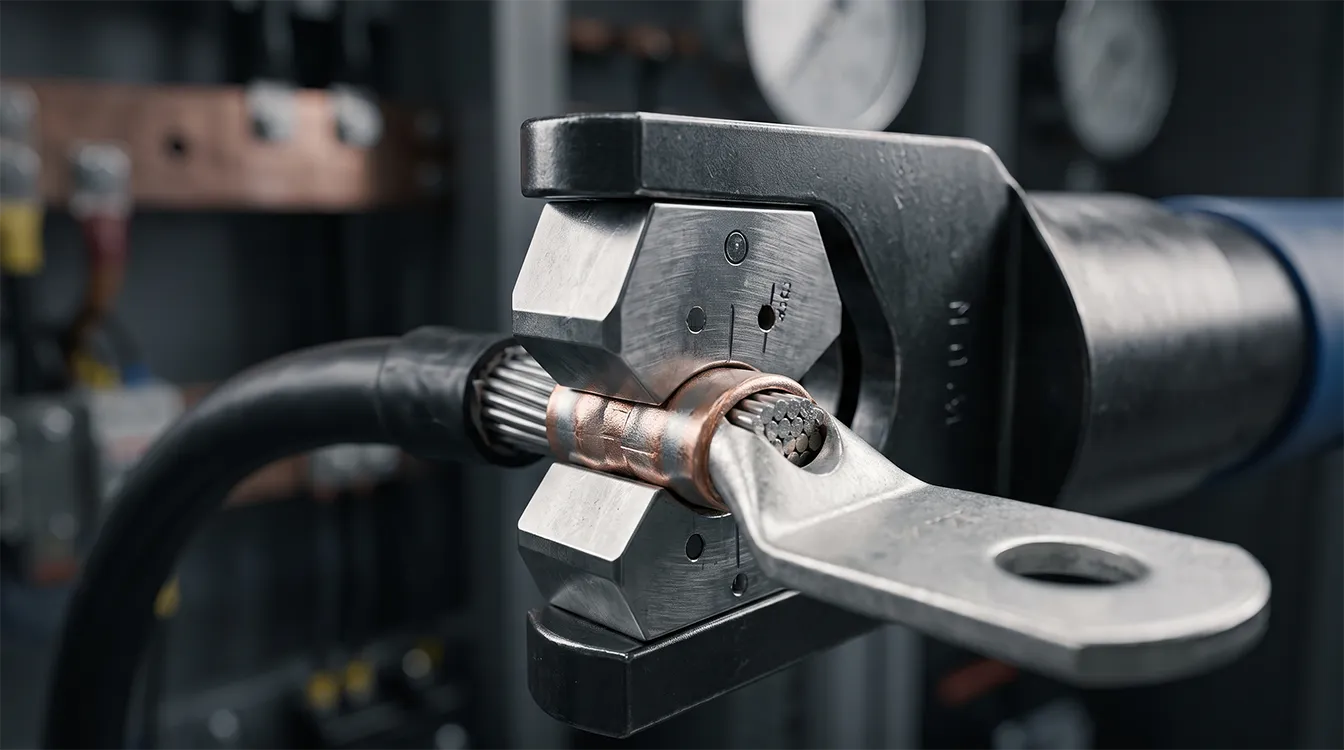

• پرس کابلشو هیدرولیک: استانداردترین ابزار برای تابلوسازان صنعتی. این دستگاه با استفاده از فشار روغن (سیلندر هیدرولیک) نیرویی معادل ۸ تا ۱۲ تن را به کابلشو وارد می‌کند. دستگاه‌های هیدرولیک (مانند مدل‌های برند R&S و مکس زنتای) به همراه مجموعه‌ای از لقمه‌های فولادی شش‌ضلعی (Hexagonal Dies) عرضه می‌شوند. شما باید لقمه را دقیقاً بر اساس عدد حک شده روی کابلشو انتخاب کنید تا پرس به صورت یکپارچه و بدون ایجاد لبه‌های تیز انجام شود.

• پرس کابلشو شارژی: پیشرفته‌ترین نسل ابزارآلات که با موتورهای براشلس و باتری‌های لیتیومی کار می‌کنند و عملیات پرس هیدرولیک را با فشردن یک ماشه در کمتر از ۵ ثانیه انجام می‌دهند.

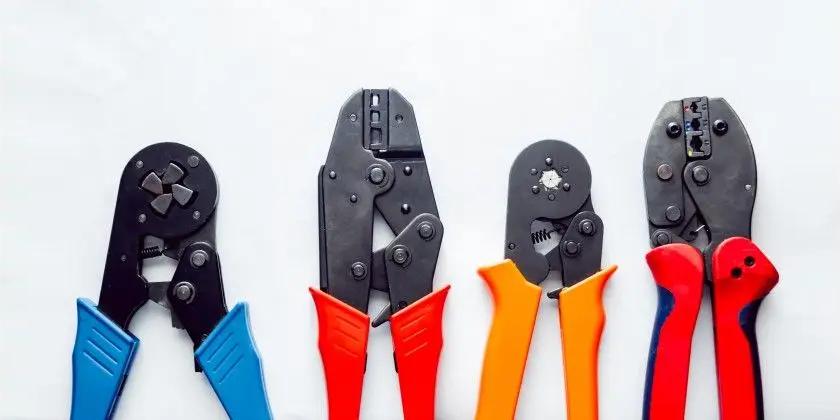

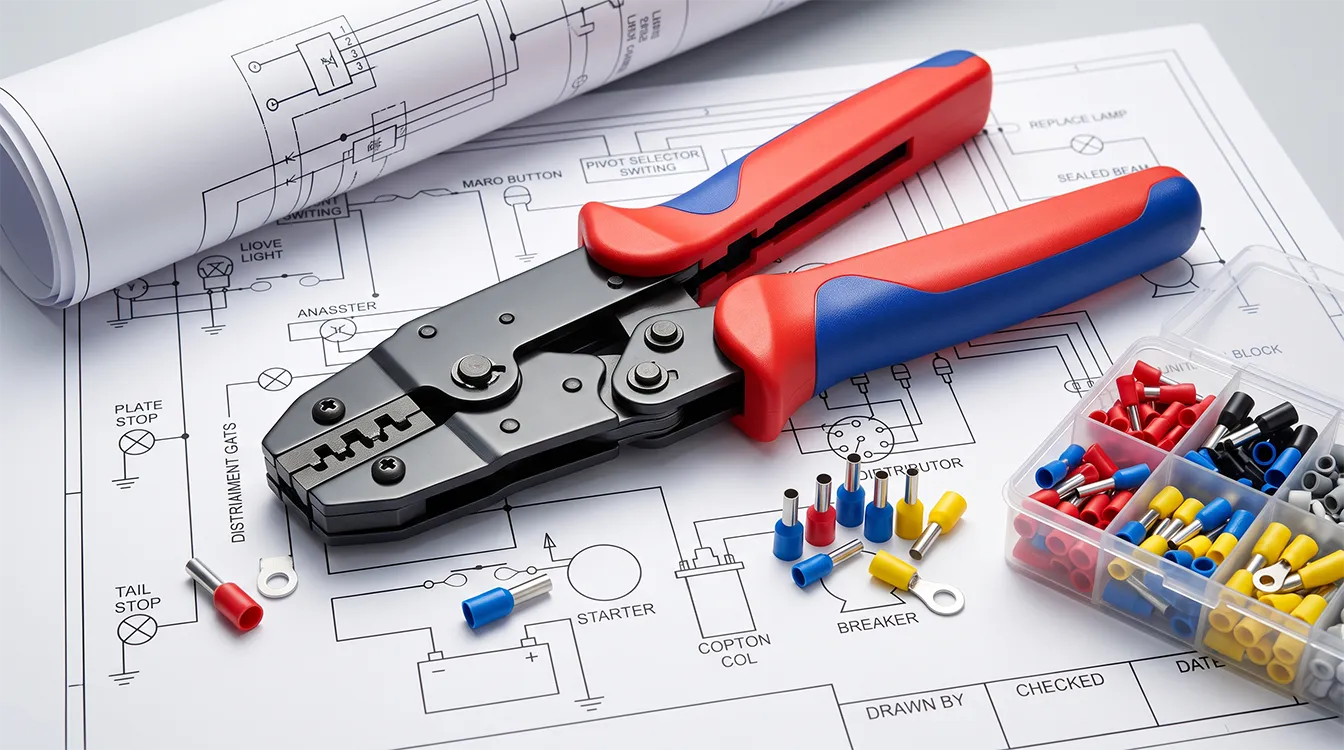

۲. انبر پرس وایرشو (تضمین ایمنی سیم‌های افشان)

سیم‌های افشان در صورت بسته شدن مستقیم زیر پیچ ترمینال، دچار قطعی رشته‌ها می‌شوند. انبر پرس وایرشو ابزاری است که لوله نازک وایرشو را روی این سیم‌ها محکم می‌کند.

• سیستم جغجغه‌ای (Ratcheting Mechanism): ویژگی حیاتی انبرهای استاندارد (مانند تولیدات سون الکتریک و مکس زنتای) سیستم جغجغه‌ای آن‌هاست. این مکانیزم تضمین می‌کند که تا زمانی که فک انبر به طور کامل بسته نشده و پرس به حد نهایی خود نرسیده است، دسته‌های انبر باز نشوند. این قابلیت، خطای انسانی (پرس ناقص) را به صفر می‌رساند.

• قالب پرس چهارگوش (Square Crimp): مقطع سیم را به شکل یک مربع درمی‌آورد. این فرم برای قرارگیری سیم در ترمینال‌های فشاری و ریلی تابلویی ایده‌آل است.

• قالب پرس شش‌گوش (Hexagonal Crimp): سیم را به شکل یک شش‌ضلعی کاملاً متراکم درمی‌آورد که بهترین تطابق را با ترمینال‌های گرد و پیچی کلیدهای مینیاتوری دارد.

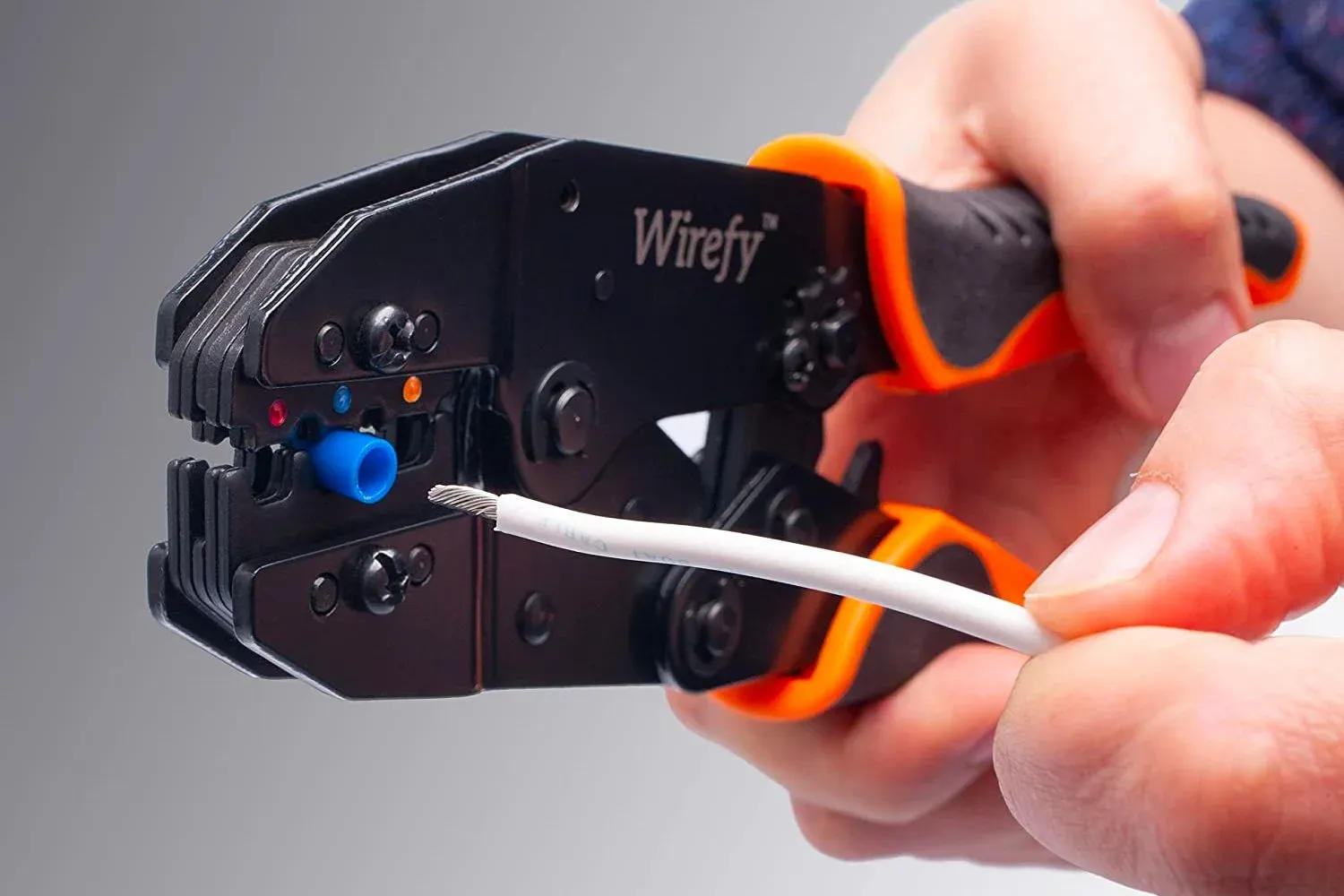

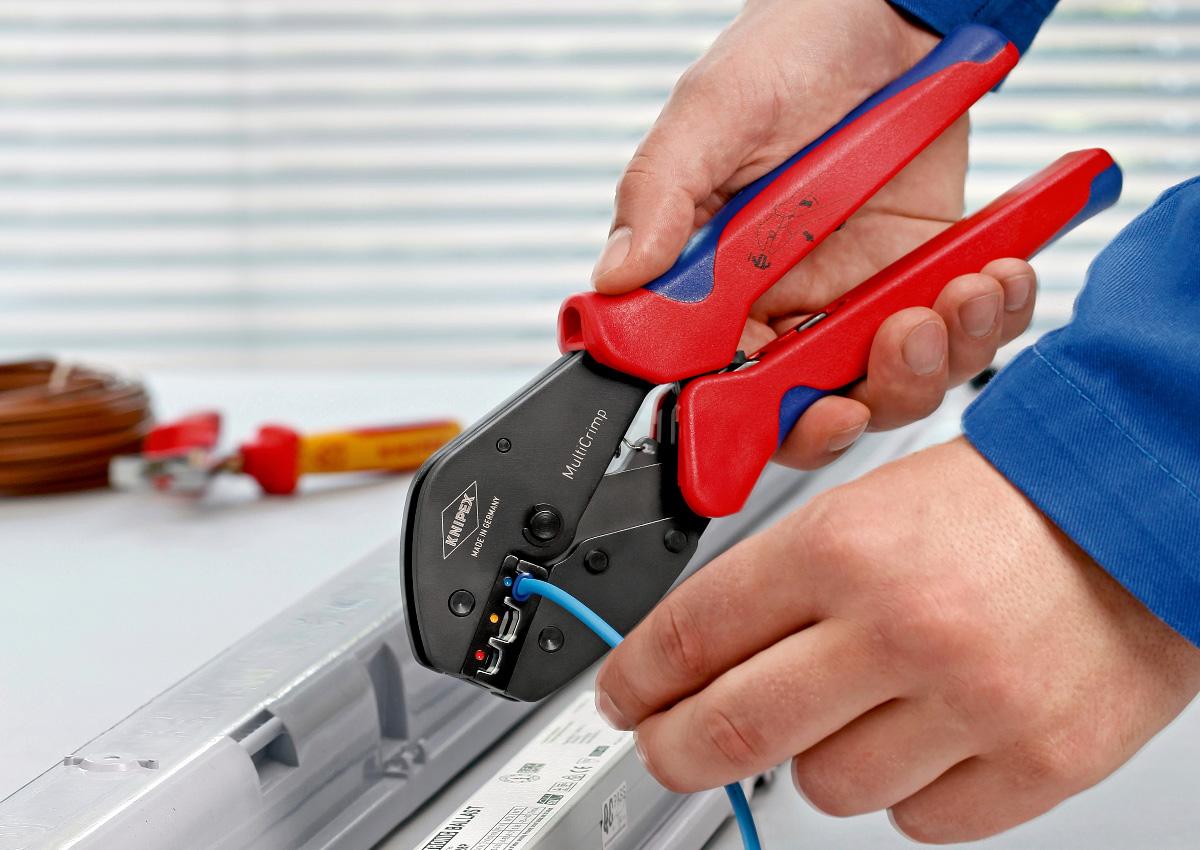

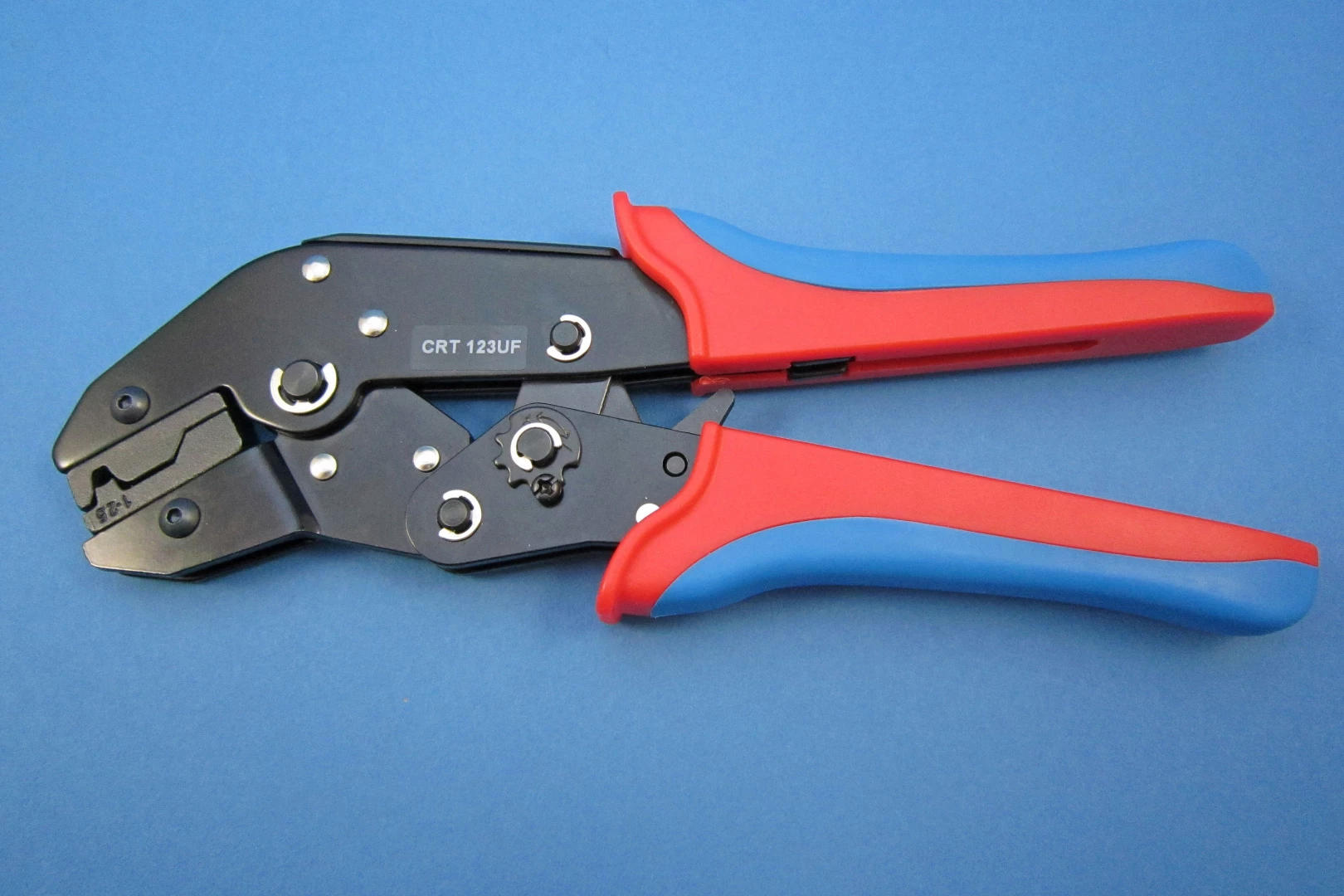

۳. آچار پرس سرسیم (اتصالات مدار فرمان و خودرویی)

سرسیم‌ها (حلقوی، دوشاخ، کولری و سوزنی) برای کابل‌های سایز ۰.۵ تا ۶ میلی‌متر مربع استفاده می‌شوند. فک آچار پرس سرسیم با وایرشو کاملاً متفاوت است.

• فک این انبرها دارای شیارهای نیم‌دایره‌ای (کدگذاری شده با سه رنگ قرمز، آبی و زرد طبق استاندارد DIN) است.

• وظیفه این شیارها این است که قسمت فلزی سرسیم را روی سیم مسی له کنند، اما به روکش پلاستیکی (عایق) سرسیم هیچ آسیبی نرسانند و آن را پاره نکنند. یک آچار سرسیم مرغوب باید بتواند هر دو بخش (سیم‌گیر فلزی و روکش نگهدارنده) را به صورت همزمان و متناسب پرس کند.

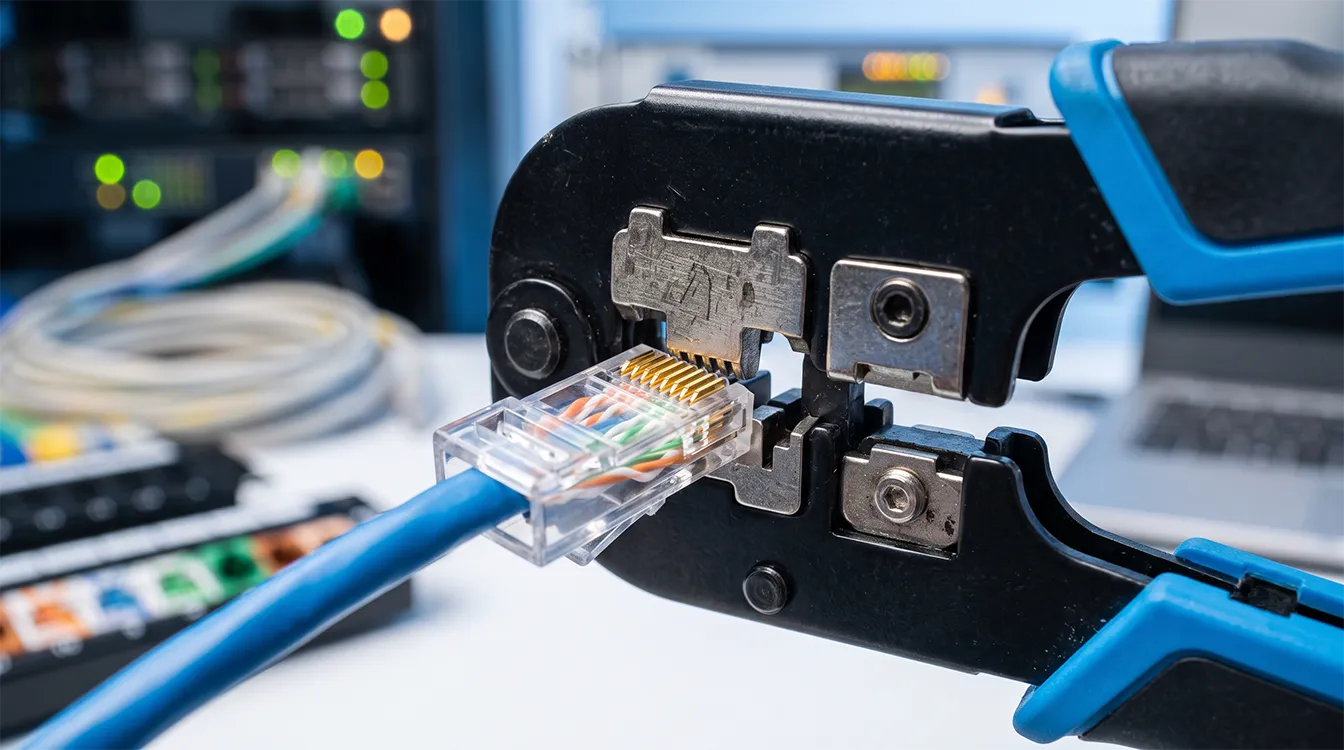

۴. آچار پرس شبکه و سوکت زن تلفن (تجهیزات مخابراتی)

در زیرساخت‌های شبکه و IT، ابزار پانچ کابل بسیار حساس است. آچارهای شبکه یا سوکت‌زن‌ها، دارای قالب‌های بسیار دقیقی برای قرار دادن پین‌های طلایی سوکت روی رشته‌های نازک کابل زوج به هم تابیده (Twisted Pair) هستند.

• سوکت شبکه (RJ45): دارای ۸ پین (8P8C) برای کابل‌های Cat5 و Cat6.

• سوکت تلفن (RJ11 / RJ12): دارای ۶ یا ۴ پین برای خطوط مخابراتی.

• برند مکس زنتای (Max Zhenti) در تولید آچارهای شبکه همه‌کاره (دارای هر دو درگاه RJ45 و RJ11 به همراه تیغه کابل‌لخت‌کن یکپارچه) یکی از دقیق‌ترین فک‌های آلیاژی را ارائه می‌دهد که مانع از شکستن خار پلاستیکی سوکت در حین پرس می‌شود.

جدول مقایسه‌ای: راهنمای انتخاب دستگاه پرس بر اساس نیاز

برای مهندسان خرید و پیمانکاران، جدول زیر نقشه راه انتخاب ابزار صحیح بر اساس نوع پروژه است:

بررسی برندهای برتر ابزارآلات صنعتی در پارس تارا

طول عمر یک ابزار پرس مستقیماً به سختی آلیاژ فک‌ها (Jaws) و مقاومت بدنه آن بستگی دارد. ما در پارس تارا برندهایی را تامین می‌کنیم که آزمون‌های کارگاهی را با موفقیت پشت سر گذاشته‌اند:

1. مکس زنتای (Max Zhenti): یک برند فوق‌العاده معتبر و Heavy-Duty در حوزه ابزارآلات دستی. انبرهای پرس مکس زنتای دارای فک‌هایی از جنس فولاد کروم-وانادیوم (Cr-V) هستند که حتی پس از هزاران بار استفاده، دچار ساییدگی و افت کیفیت نمی‌شوند.

2. برند R&S: تخصص اصلی این برند در تولید ابزارآلات هیدرولیک صنعتی است. دستگاه‌های پرس کابلشو R&S با داشتن اورینگ‌های ضد نشتی روغن و لقمه‌های فولادی بسیار دقیق، محبوب‌ترین انتخاب تابلوسازان برق صنعتی محسوب می‌شوند.

3. سون الکتریک (Seven Electric): برندی نام‌آشنا در صنعت برق که علاوه بر کنتاکتورها، ابزارآلات پرس وایرشو و سرسیم بسیار اقتصادی و در عین حال بادوامی را برای مونتاژکاران تابلوهای مدار فرمان تولید می‌کند.

سوالات متداول (FAQ)

آیا با انبر پرس سرسیم می‌توان وایرشو را هم پرس کرد؟

از لحاظ فنی خیر. فک انبر سرسیم دارای شیارهای هلالی شکل است تا عایق پلاستیکی را پاره نکند، در حالی که فک انبر وایرشو دارای شیارهای دندانه‌دار برای ایجاد مقطع چهارگوش یا شش‌گوش است. استفاده جابجا از این ابزارها باعث اتصال سست و خروج سیم از کانکتور می‌شود.

مزیت پرس هیدرولیک کابلشو نسبت به پرس دستی چیست؟

پرس‌های دستی برای سایزهای بالای ۵۰ میلی‌متر مربع نیازمند نیروی فیزیکی بسیار زیادی هستند و معمولاً پرس کاملی انجام نمی‌دهند. پرس هیدرولیک با وارد کردن نیرویی بالغ بر ۸ تا ۱۲ تن، بدون خستگی اپراتور، کابلشو را به شکل یکپارچه با هادی کابل درهم‌می‌آمیزد (Cold Welding) و از ایجاد حباب هوا جلوگیری می‌کند.

سیستم جغجغه‌ای (Ratcheting) در انبرهای پرس چه کاربردی دارد؟

این سیستم یک قفل ایمنی است که اجازه نمی‌دهد اپراتور پیش از اعمال فشار کامل و پرس شدن صد درصدی قطعه، فک انبر را باز کند. این قابلیت باعث استاندارد شدن تمام پرس‌های یک تابلوی برق شده و از خطای انسانی جلوگیری می‌کند.
