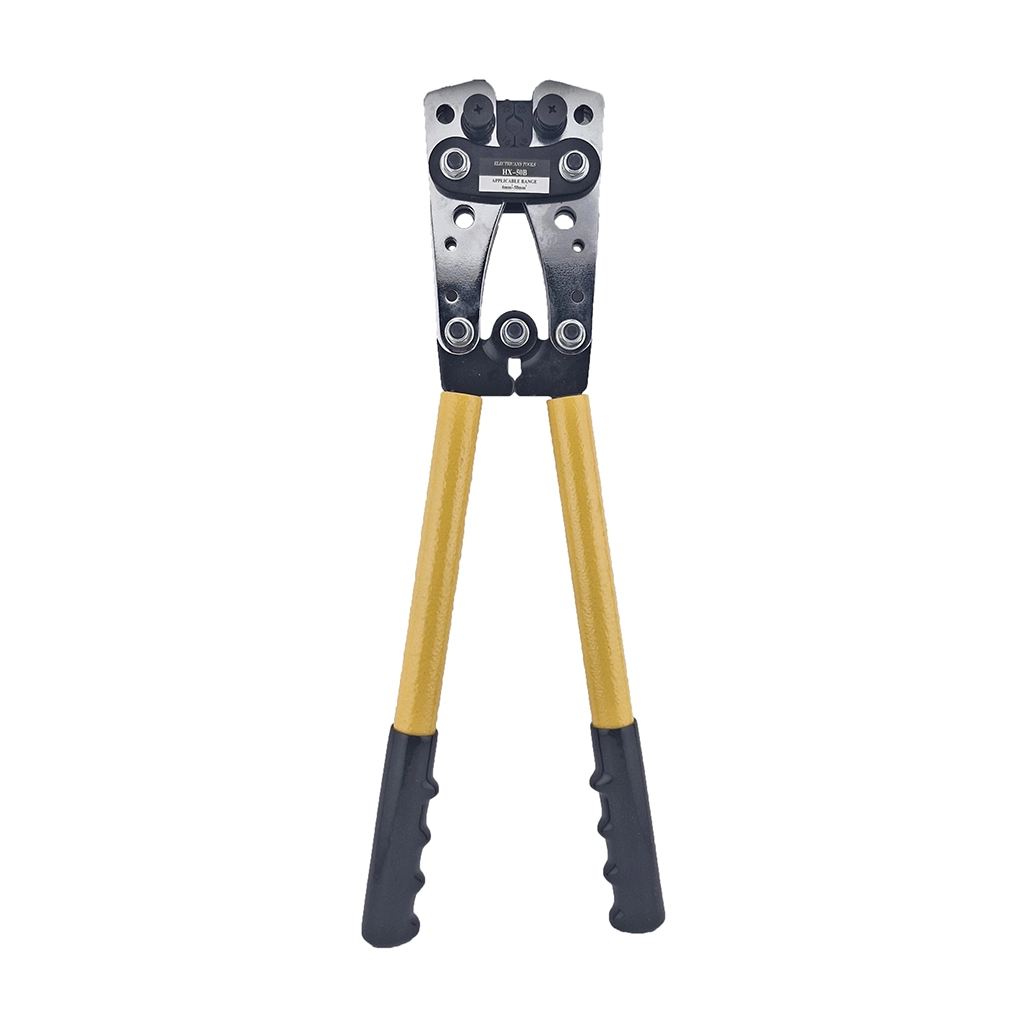

آچار پرس کابلشو دستی شش‌گوش مدل HX-50B (سایز 6 تا 50 میلی‌متر مربع)

معرفی آچار پرس کابلشو مدل HX-50B؛ اتصال قدرتمند در دستان شما

در پروژه‌های برق صنعتی، تابلو‌سازی و شبکه‌های توزیع، کیفیت اتصال بین کابل و ترمینال یکی از حساس‌ترین مراحل کار است. استفاده از کابلشو برای کابل‌های با سطح مقطع بزرگ (بالای ۶ میلی‌متر مربع) یک الزام ایمنی است؛ اما این کابلشو تنها زمانی کارایی دارد که با نیروی مکانیکی استاندارد و قالب مناسب روی کابل "پرس سرد" یا Cold Weld شود. آچار پرس کابلشو دستی مدل HX-50B یک ابزار کاملاً تخصصی و مکانیکی است که دقیقاً برای همین هدف مهندسی شده است.

این ابزار قدرتمند توانایی پرس انواع کابلشوهای مسی، آلومینیومی و بی‌متال را در بازه وسیع ۶ تا ۵۰ میلی‌متر مربع داراست. طراحی کلاسیک و در عین حال بهینه‌شده‌ی این آچار، نیاز شما را به ابزارهای هیدرولیک گران‌قیمت در پروژه‌های سبک و متوسط برطرف کرده و اتصالی مادام‌العمر و عاری از مقاومت الکتریکی را تضمین می‌کند.

چرا مکانیزم پرس شش‌ضلعی (Hexagonal) حیاتی است؟

اگر به فک‌های آچار HX-50B دقت کنید، متوجه قالب‌های شش‌گوش (Hex) آن می‌شوید. در استانداردهای جهانی برق، پرس شش‌ضلعی برای کابلشوهای سایز بزرگ بهترین نوع پرس محسوب می‌شود. اما دلیل این امر چیست؟

هنگامی که شما کابلشویی را با این آچار پرس می‌کنید، فشار از شش جهت مختلف به صورت کاملاً یکنواخت به لوله کابلشو وارد می‌شود. این توزیع نیروی ۳۶۰ درجه‌ای، باعث می‌شود رشته‌های مسی کابل در داخل کابلشو متراکم شده و هیچ‌گونه فضای خالی (Air Gap) بین آن‌ها باقی نماند. حذف حباب‌های هوا مانع از اکسیداسیون (زنگ‌زدگی) مس در درازمدت شده و مقاومت نقطه اتصال (Contact Resistance) را به شدت کاهش می‌دهد. اتصالی که مقاومت نداشته باشد، در جریان‌های بالا داغ نمی‌شود و خطر آتش‌سوزی در تابلو برق به صفر می‌رسد.

بررسی ساختار و ویژگی‌های ارگونومیک مدل HX-50B

ابزارهای دستی که با نیروی فیزیکی اپراتور کار می‌کنند، باید بالاترین سطح ارگونومی را داشته باشند تا از خستگی تکنسین جلوگیری کنند. آچار پرس HX-50B با در نظر گرفتن این نیازها طراحی شده است:

۱. فک‌های چرخشی یکپارچه (Built-in Rotating Dies)

بزرگترین مزیت این مدل، عدم نیاز به حمل لقمه‌های پرس مجزا است. در قسمت سر آچار، دو بلوک دایره‌ای قرار دارد که سایزهای ۶، ۱۰، ۱۶، ۲۵، ۳۵ و ۵۰ روی آن‌ها حک شده است. با فشردن پین‌های فنری (قفل‌کن) به راحتی می‌توانید بلوک‌ها را بچرخانید و سایز مورد نظر خود را در یک ثانیه تنظیم کنید. این ویژگی سرعت کار در ارتفاع یا روی دکل‌ها را به شکل چشم‌گیری افزایش می‌دهد.

۲. دسته‌های اهرمی بلند (High Leverage Design)

پرس کردن یک کابلشوی ۵۰ میلی‌متری مسی نیازمند نیروی فیزیکی بسیار بالایی است. این آچار مجهز به دسته‌های لوله‌ای بلند (حدود ۳۹ سانتی‌متر) است که طبق قانون اهرم‌ها در فیزیک، نیروی دست اپراتور را چند برابر کرده و با کمترین فشار، سخت‌ترین کابلشوها را به راحتی پرس می‌کند. روکش پلاستیکی شیاردار روی دسته‌ها نیز مانع از لغزش آچار در دست‌های عرق‌کرده یا چرب تکنسین می‌شود.

۳. متریال فولاد سخت‌کاری شده

بدنه اصلی و فک‌های تحت فشار این دستگاه از فولاد کربن‌دار با فرآیند عملیات حرارتی (Heat Treated Carbon Steel) ساخته شده است. این ساختار از تغییر شکل یا ساییدگی قالب‌های پرس در استفاده‌های مداوم صنعتی جلوگیری کرده و عمر مفید ابزار را تضمین می‌کند.

آموزش استاندارد پرس کابلشو با آچار HX-50B

برای داشتن یک اتصال ایمن و مورد تایید مهندسین ناظر، مراحل زیر را هنگام کار با این دستگاه رعایت کنید:

1. لخت کردن کابل: روکش کابل را دقیقاً به اندازه طول لوله کابلشو جدا کنید. مراقب باشید هیچ‌یک از رشته‌های هادی قطع نشوند.

2. تنظیم سایز آچار: پین‌های روی فک بالا و پایین آچار را فشار داده و چرخ‌دنده‌ها را بچرخانید تا سایز درج شده روی فک، دقیقاً با سایز حک شده روی کابلشو (مثلاً 35) مطابقت داشته باشد. (توجه: هرگز از سایز کوچکتر برای پرس استفاده نکنید، زیرا باعث پارگی کابلشو می‌شود).

3. جای‌گذاری و پرس: هادی لخت شده را تا انتها درون کابلشو قرار دهید. کابلشو را در مرکز فک آچار قرار داده و دسته‌ها را با قدرت و به طور کامل تا انتها ببندید. برای کابلشوهای بلندتر، توصیه می‌شود عمل پرس را در دو نقطه (ابتدا و انتهای لوله کابلشو) انجام دهید.

کاربردهای صنعتی آچار پرس HX-50B

این ابزار در طیف وسیعی از صنایع و کاربردها، عصای دست تکنسین‌هاست:

• سیستم‌های خورشیدی و سولار: پرس کابل‌های انتقال دهنده جریان DC از پنل‌ها به اینورتر.

• تابلوسازی برق: مونتاژ تابلوهای توزیع قدرت و اتصال کابل‌های ورودی به شینه‌های مسی.

• سیستم‌های ارتینگ (چاه ارت): پرس کردن کابل‌های مسی ارت به کابلشوهای بی‌متال جهت اتصال به شینه ارت.

• باطری‌سازی و خودرو: تعویض و پرس کابل‌های قطور باطری ماشین‌آلات سنگین، لیفتراک‌ها و دیزل ژنراتورها.

پاسخ به سوالات متداول تکنسین‌ها (FAQ)

آیا این آچار برای پرس سرسیم‌های کولری یا وایرشو مناسب است؟

خیر؛ مدل HX-50B منحصراً برای کابلشوهای استوانه‌ای مسی و آلومینیومی بدون روکش با سایز بزرگ (۶ تا ۵۰) طراحی شده است. برای سرسیم‌ها و وایرشوها باید از آچارهای تخصصی با فک‌های کوچکتر استفاده کنید.

آیا برای پرس سایز ۵۰ به نیروی یک نفر نیاز است؟

بله، به لطف دسته‌های اهرمی بلند این دستگاه، یک تکنسین با قدرت دست معمولی نیز می‌تواند کابلشوی سایز ۵۰ را به راحتی پرس کند و نیازی به ابزار هیدرولیک نیست.

تفاوت این آچار با دستگاه پرس هیدرولیک چیست؟

آچارهای هیدرولیک برای سایزهای بسیار بزرگ (مثلاً ۷۰ تا ۳۰۰ میلی‌متر مربع) و پروژه‌های فوق‌سنگین استفاده می‌شوند که با نیروی دست قابل انجام نیست. اما برای سایزهای تا ۵۰، آچار دستی HX-50B بسیار سریع‌تر، سبک‌تر و اقتصادی‌تر بوده و نیازی به نگهداری پمپ روغن ندارد.

خرید ابزار باکیفیت، سرمایه‌گذاری روی ایمنی و اعتبار کار شماست. با تهیه آچار پرس کابلشو دستی مدل HX-50B از فروشگاه تخصصی پارس تارا، یک ابزار عمری و کارآمد را به کیف ابزار خود اضافه کنید. همکاران ما آماده ارائه راهنمایی جهت انتخاب انواع کابلشوهای متناسب با این آچار هستند.
