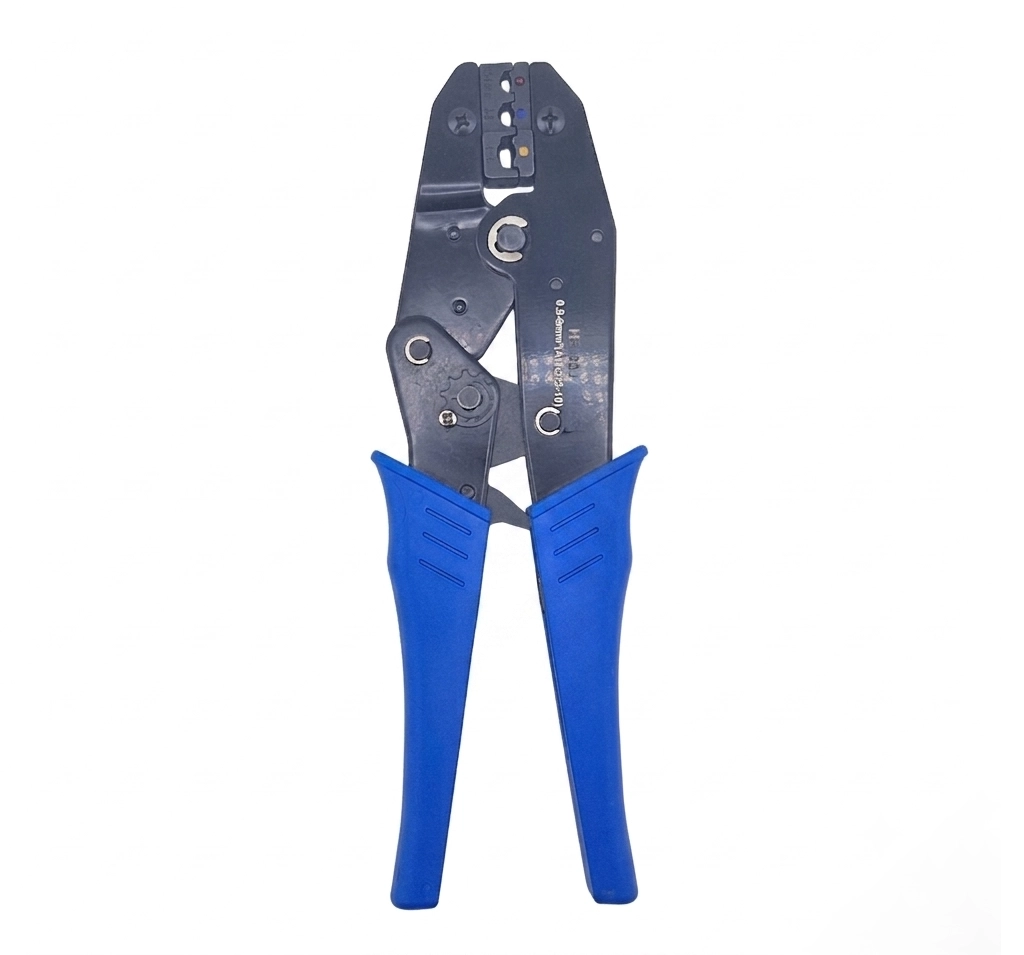

آچار پرس سرسیم کد HS-30J (0.5 تا 6 میلی‌متر مربع)

معرفی آچار پرس سرسیم کد HS-30J؛ ابزار حرفه‌ای اتصالات الکتریکی

در دنیای برق صنعتی و سیم‌کشی ساختمان، کیفیت اتصالات تعیین‌کننده ایمنی و طول عمر کل سیستم است. استفاده از انبردست یا ابزارهای غیرتخصصی برای اتصال سرسیم‌ها، نه تنها باعث افت ولتاژ می‌شود، بلکه خطر گرم شدن نقطه اتصال و آتش‌سوزی را به شدت افزایش می‌دهد. آچار پرس سرسیم کد HS-30J یک ابزار دستی کاملاً تخصصی و حرفه‌ای است که به طور خاص برای پرس انواع سرسیم‌های عایق‌دار (نظیر سرسیم‌های حلقوی، دوشاخ، فیشی نری و مادگی و سوزنی) طراحی شده است.

این ابزار با پشتیبانی از بازه وسیع سیم‌ها از سطح مقطع 0.5 تا 6 میلی‌متر مربع (معادل استاندارد آمریکایی AWG 22-10)، نیاز تکنسین‌های برق، تابلوسازان و نصابان سیستم‌های الکترونیکی را برای ایجاد یک اتصال مکانیکی محکم و بی‌نقص برطرف می‌کند.

مشخصات فنی و ویژگی‌های برجسته آچار HS-30J

طراحی مهندسی این آچار پرس، آن را از ابزارهای معمولی متمایز می‌کند. مهم‌ترین ویژگی‌های این محصول عبارتند از:

• مکانیزم جغجغه‌ای (Ratchet Mechanism): این سیستم تضمین می‌کند که تا زمانی که فک‌های آچار به طور کامل بسته نشده و پرس با فشار استاندارد انجام نگرفته است، دسته‌ها از هم باز نشوند. این ویژگی از پرس‌های ناقص (Under-crimping) که منجر به لق شدن سیم می‌شود، جلوگیری می‌کند.

• فک‌های فولادی با کدگذاری رنگی: قالب‌های پرس در این آچار با سه رنگ استاندارد بین‌المللی علامت‌گذاری شده‌اند تا کاربر بدون اتلاف وقت، شیار مناسب را انتخاب کند:

  • نقطه قرمز: مخصوص سرسیم‌های روکش‌دار قرمز و سیم‌های سایز 0.5 تا 1.5 میلی‌متر مربع.

  • نقطه آبی: مخصوص سرسیم‌های روکش‌دار آبی و سیم‌های سایز 1.5 تا 2.5 میلی‌متر مربع.

  • نقطه زرد: مخصوص سرسیم‌های روکش‌دار زرد و سیم‌های قطورتر در سایز 4 تا 6 میلی‌متر مربع.

• پیچ تنظیم فشار (Tension Adjustment): روی بدنه این آچار یک چرخ‌دنده تنظیم فشار تعبیه شده است. تکنسین می‌تواند بسته به نوع برند سرسیم و ضخامت ورق آن، میزان نیروی وارده توسط فک‌ها را کالیبره و تنظیم کند.

• اهرم خلاص‌کن اضطراری: در صورتی که سرسیم به اشتباه در فک قرار گیرد یا ابزار گیر کند، یک اهرم رهاسازی سریع (Quick Release) بین دسته‌ها وجود دارد که قفل جغجغه را باز می‌کند.

تفاوت بسیار مهم: پرس سرسیم در مقابل پرس وایرشو

یکی از اشتباهات رایج، استفاده از ابزار اشتباه برای اتصالات است. کد HS-30J منحصراً یک آچار پرس سرسیم است. فک‌های این آچار به صورت دوپله‌ای طراحی شده‌اند؛ یک پله برای پرس کردن قسمت هادی سیم (مس) و پله دیگر برای پرس کردن روکش عایق سرسیم تا اتصال در برابر کشش مقاوم شود. از این آچار نباید برای پرس وایرشوهای لوله‌ای استفاده کرد، زیرا قالب فک‌ها با شکل استوانه‌ای وایرشوها همخوانی ندارد و باعث له شدن غیرطبیعی آن‌ها می‌گردد.

آموزش نحوه کار و پرس استاندارد با HS-30J

برای داشتن یک اتصال "کولد ولد" (Cold Weld) یا پرس سردِ استاندارد که از نظر هدایت الکتریکی مشابه یک تکه مس یکپارچه عمل کند، مراحل زیر را با آچار HS-30J دنبال کنید:

1. لخت کردن سیم: ابتدا روکش سیم را به اندازه طول لوله فلزی داخل سرسیم (حدود 5 تا 8 میلی‌متر) توسط سیم‌لخت‌کن جدا کنید. مراقب باشید رشته‌های مسی قطع نشوند.

2. انتخاب شیار مناسب: بر اساس رنگ روکش سرسیم و سایز سیم، یکی از سه شیار قرمز، آبی یا زرد روی فک آچار را انتخاب کنید.

3. قرار دادن سرسیم: سرسیم را درون فک قرار دهید. دقت کنید که قسمت شکاف‌دارِ فلز سرسیم، باید به سمت برجستگی (سنبه) فک بالایی آچار باشد.

4. جای‌گذاری سیم و پرس نهایی: سیم لخت شده را داخل سرسیم فرو ببرید. سپس دسته‌های آچار را با قدرت و به صورت پیوسته فشار دهید تا مکانیزم جغجغه به انتها رسیده و دسته‌ها به طور خودکار باز شوند. اتصال شما اکنون آماده و در برابر لرزش و کشش کاملاً مقاوم است.

سوالات متداول تکنسین‌ها (FAQ)

آیا می‌توان با این آچار، سرسیم‌های بدون روکش (برنجی) را پرس کرد؟

خیر، فک‌های مدل HS-30J به صورت اختصاصی (گنبدی و بیضی‌شکل) برای دربرگرفتن روکش پلاستیکی سرسیم‌های عایق‌دار طراحی شده‌اند. برای سرسیم‌های کولری بدون روکش، باید از آچارهایی با فک‌های قالب "قلبی" یا "B-Crimp" استفاده کنید.

عمر مفید فک‌های این آچار چقدر است؟

فک‌های این ابزار از آلیاژ فولاد سخت‌کاری شده ساخته شده‌اند و در صورت استفاده صحیح و عدم اعمال فشار روی اجسام سخت (مثل میخ یا پیچ)، برای هزاران چرخه پرس در پروژه‌های صنعتی و ساختمانی کارایی کامل دارند.

چگونه متوجه شوم پرس به درستی انجام شده است؟

یک پرس صحیح با این آچار دو نشانه دارد: اول اینکه پس از پرس، سرسیم نباید با کشش محکم دست از سیم جدا شود. دوم اینکه روی روکش پلاستیکی سرسیم، باید فرورفتگی منظم و استانداردِ فک آچار ایجاد شده باشد، بدون آنکه روکش پاره یا سوراخ شده باشد.
