سرسیم‌ها (حلقوی، دوشاخ، فیشی، سوزنی و رابط)

راهنمای جامع شناخت و انتخاب انواع سرسیم (Terminals)

سرسیم یک کانکتور الکتریکی است که برای اتصال سیم به یک نقطه انتهایی (مانند پیچ، زبانه یا سیم دیگر) استفاده می‌شود. استفاده از سرسیم نه تنها سرعت و تمیزی کار را افزایش می‌دهد، بلکه با ایجاد یک اتصال مکانیکی و الکتریکی قوی، از خطراتی مانند سست شدن اتصال در اثر لرزش، اکسیداسیون سیم و افزایش مقاومت جلوگیری می‌کند.

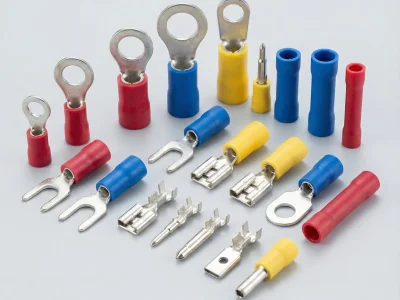

انواع سرسیم بر اساس شکل و کاربرد

سرسیم‌ها بر اساس شکل قسمت انتهایی خود (که به تجهیز متصل می‌شود) نام‌گذاری می‌شوند. هر شکل برای کاربرد خاصی طراحی شده است.

۱. سرسیم حلقوی / گرد (Ring Terminal)

• ساختار: دارای یک حلقه بسته در انتهای خود است.

• نحوه نصب: برای نصب، باید پیچ ترمینال کاملاً باز شود، پیچ از داخل حلقه سرسیم عبور داده شده و سپس بسته شود.

• مزایا: ایمن‌ترین و مطمئن‌ترین نوع اتصال پیچی است. چون حلقه بسته است، حتی اگر پیچ کمی شل شود، سرسیم از زیر آن خارج نمی‌شود.

• کاربرد: اتصالات حیاتی در تابلوهای برق، محیط‌های دارای لرزش شدید (مانند ماشین‌آلات صنعتی و خودرو)، اتصال سیم ارت به بدنه.

۲. سرسیم دوشاخ / یو (Fork / Spade Terminal)

• ساختار: انتهای آن شبیه به حرف U یا یک دوشاخه باز است.

• نحوه نصب: نیازی به باز کردن کامل پیچ نیست. کافیست پیچ کمی شل شود و سرسیم به صورت کشویی زیر آن قرار گیرد و سپس پیچ محکم شود.

• مزایا: سرعت نصب بسیار بالا، ایده‌آل برای خطوط مونتاژ و جاهایی که نیاز به باز و بسته کردن مکرر اتصال است.

• کاربرد: ترمینال‌های برق، کلیدها و پریزها، و هر جا که سرعت عمل اولویت دارد (با شرط عدم وجود لرزش شدید که ممکن است باعث خروج سرسیم شود).

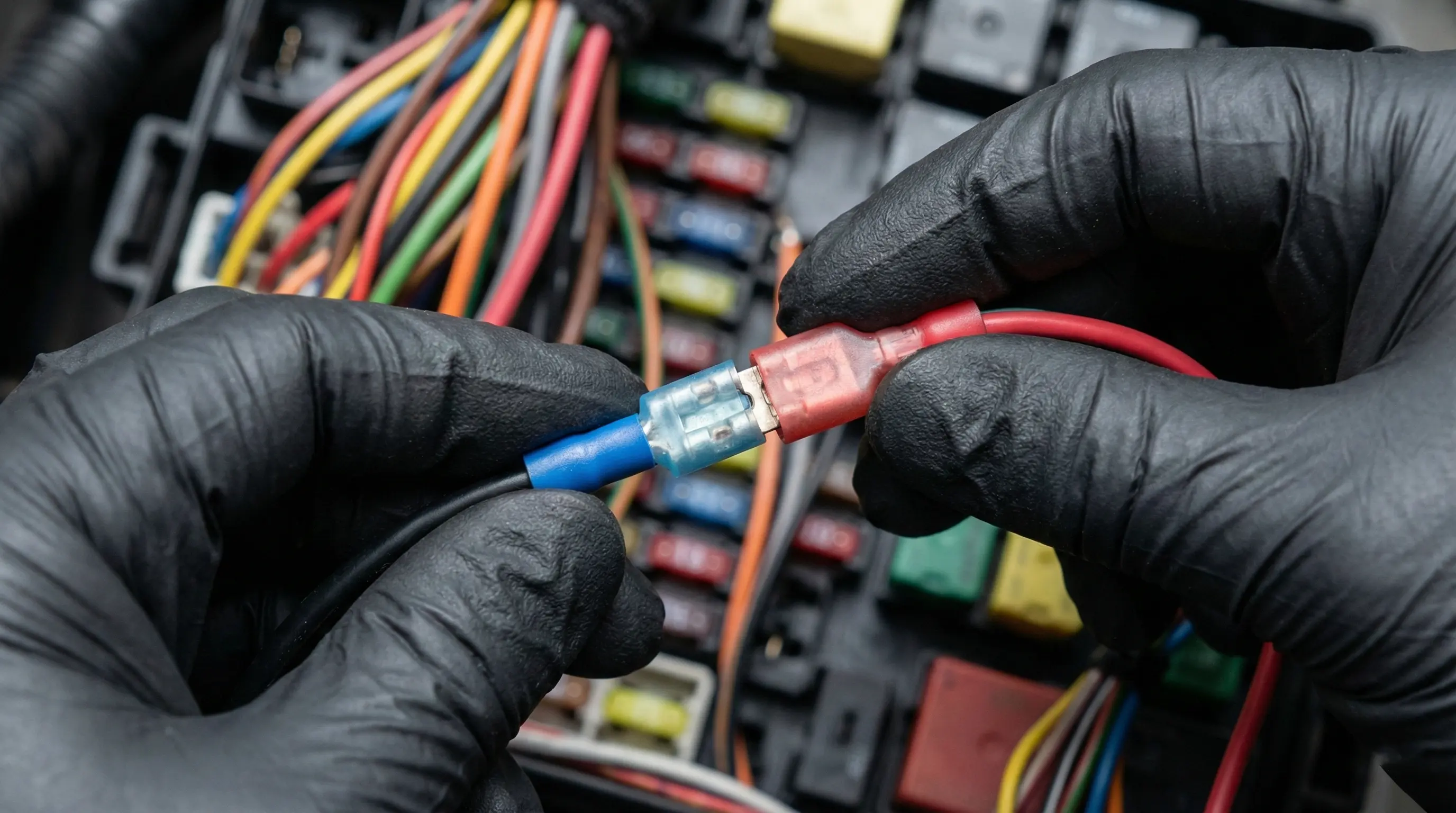

۳. سرسیم فیشی / کولری (Quick Disconnect Terminal)

این سرسیم‌ها که به نام‌های سوکتی، کشویی یا کولری نیز شناخته می‌شوند، برای ایجاد اتصالات سریع و جداشونده (بدون نیاز به پیچ) طراحی شده‌اند. شامل دو نوع هستند:

• سرسیم فیشی مادگی (Female Disconnect): دارای یک محفظه کشویی است که زبانه نری داخل آن می‌رود.

• سرسیم فیشی نری (Male Disconnect): دارای یک زبانه تخت است که داخل سرسیم مادگی یا سوکت دستگاه قرار می‌گیرد.

• کاربرد: سیم‌کشی داخلی لوازم خانگی (مانند کولر، ماشین لباسشویی)، اتصالات خودرویی، اسپیکرها و برخی مدارات فرمان که نیاز به تعویض سریع قطعات دارند.

• نکته: برخی مدل‌ها دارای یک خار کوچک برای قفل شدن هستند تا در اثر لرزش جدا نشوند.

۴. سرسیم سوزنی (Pin Terminal)

• ساختار: دارای یک پین فلزی باریک و محکم (استوانه‌ای یا تخت) در انتها است.

• تفاوت با وایرشو: وایرشو لوله‌ای توخالی است و هدفش یکپارچه کردن سیم افشان است، اما سرسیم سوزنی یک پین فلزی محکم (توپر یا نیمه‌توپر) دارد که برای ورود به ترمینال‌های فشاری (Push-in) یا ترمینال‌های پیچی با ورودی بسیار باریک که سرسیم حلقوی یا دوشاخ در آن‌ها جا نمی‌شود، طراحی شده است.

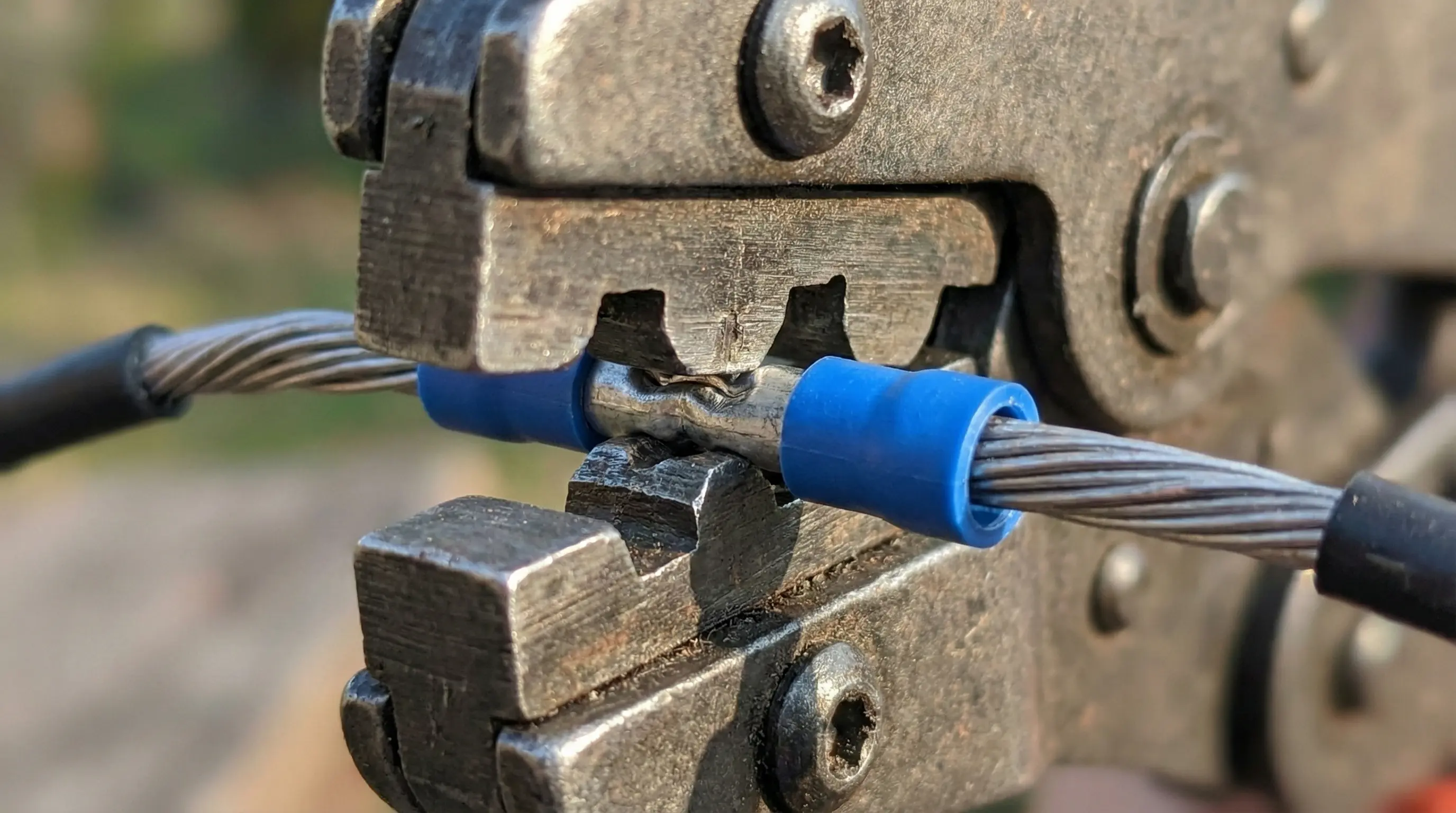

۵. سرسیم رابط / موف (Butt Connector)

• کاربرد: برخلاف سایر سرسیم‌ها که سیم را به "دستگاه" وصل می‌کنند، سرسیم رابط برای اتصال دائم و محکم دو سیم به یکدیگر در امتداد هم (اتصال سر به سر) استفاده می‌شود.

• نحوه استفاده: سیم اول از یک طرف و سیم دوم از طرف دیگر وارد استوانه فلزی شده و هر دو طرف با ابزار پرس مخصوص، پرس می‌شوند تا یک اتصال دائمی و عایق‌شده ایجاد شود. برای افزایش طول سیم یا تعمیر سیم‌های قطع شده کاربرد دارد.

اهمیت جنس و روکش سرسیم

• جنس هادی: تمام سرسیم‌های باکیفیت باید از مس با خلوص بالا (الکترولیتی) ساخته شده باشند تا کمترین مقاومت الکتریکی را ایجاد کنند. همچنین باید دارای آبکاری قلع (Tin Plating) باشند تا در برابر اکسیداسیون و خوردگی محافظت شوند.

• روکش عایق (Insulation): قسمت انتهایی سرسیم که سیم داخل آن پرس می‌شود، معمولاً دارای یک روکش پلاستیکی (PVC یا نایلون) است. این روکش دو وظیفه دارد:

  1. عایق‌بندی: جلوگیری از اتصال کوتاه با سیم‌های مجاور.

  2. کدگذاری رنگی (Color Coding): رنگ روکش نشان‌دهنده سایز سیمی است که سرسیم برای آن مناسب است (استاندارد DIN).

جدول راهنمای رنگ‌بندی استاندارد سرسیم‌ها (DIN):



رنگ روکش	مناسب برای سیم سایز (mm²)
قرمز	۱.۵
آبی	۲.۵
زرد	۴.۰ تا ۶.۰

نکته: برای سایزهای بزرگتر (۱۰ به بالا) معمولاً از سرسیم‌های بدون روکش استفاده می‌شود و عایق‌کاری با شیرینگ حرارتی انجام می‌گیرد.

نکات مهم در نصب و پرس سرسیم

یک سرسیم عالی با پرس بد، هیچ ارزشی ندارد. اتصال باید به قدری محکم باشد که از نظر مکانیکی جدا نشود و از نظر الکتریکی، یکپارچه باشد (اصطلاحاً Gas-Tight).

• استفاده از ابزار مخصوص (Crimping Tool): هرگز سرسیم را با انبردست یا سیم‌چین پرس نکنید. باید از آچارهای پرس سرسیم استاندارد استفاده شود که دارای فک‌های مناسب برای نوع سرسیم (روکش‌دار یا بدون روکش) هستند. این آچارها فشار را به اندازه کافی و یکنواخت اعمال می‌کنند.

• سایز مناسب: استفاده از سرسیم گشاد باعث اتصال سست و داغ شدن می‌شود. استفاده از سرسیم تنگ باعث بریده شدن رشته‌های سیم می‌شود.

• تست کشش (Pull Test): پس از پرس، سیم را با نیروی ملایمی بکشید تا از محکم بودن اتصال مکانیکی اطمینان حاصل کنید.

با انتخاب و نصب صحیح سرسیم‌ها از پارس تارا، ایمنی و طول عمر سیستم‌های الکتریکی خود را تضمین کنید.

سوالات متداول (FAQ) درباره سرسیم‌ها

۱. تفاوت سرسیم حلقوی و دوشاخ در چیست؟ کدام بهتر است؟

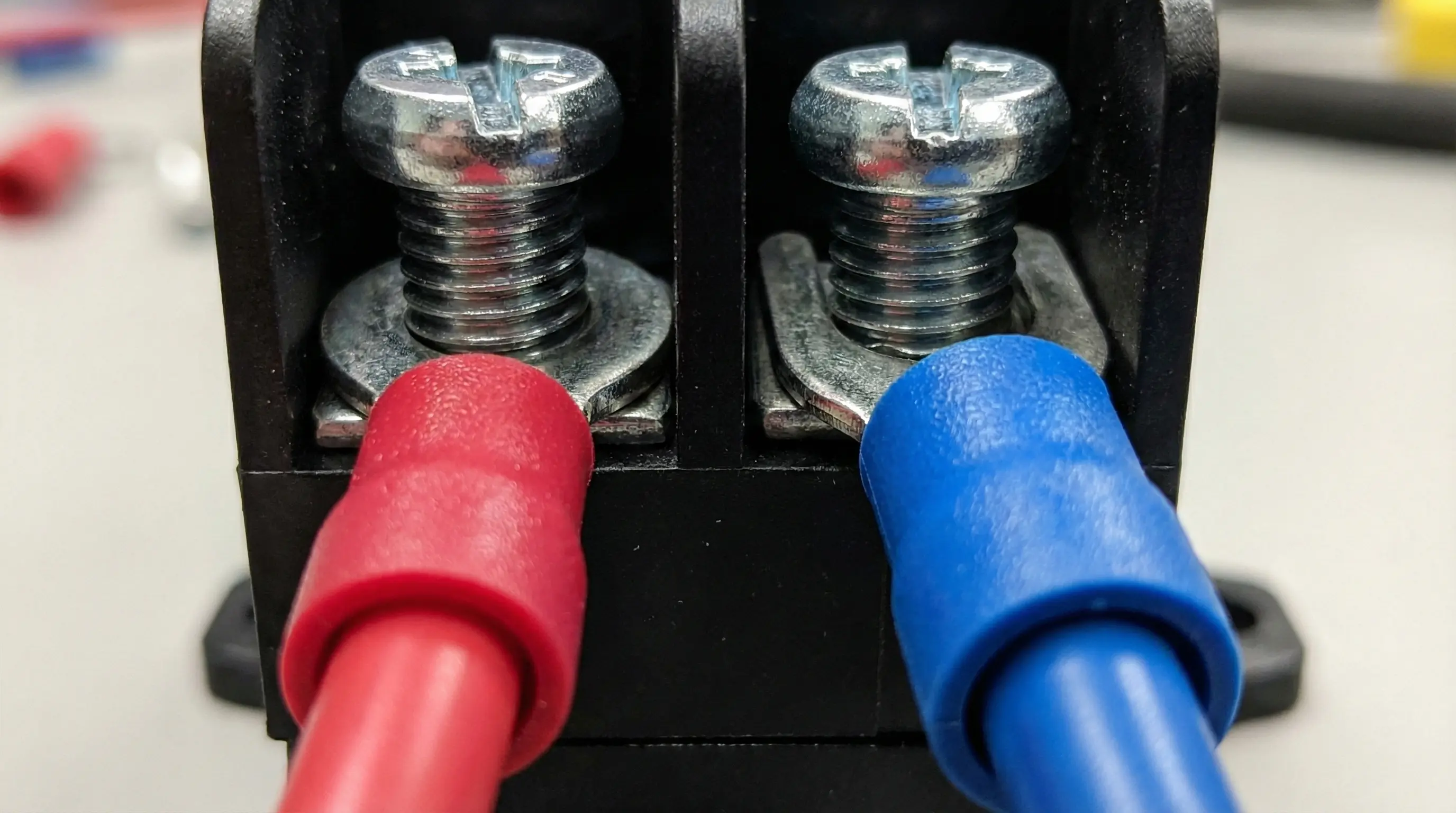

تفاوت اصلی در امنیت و سرعت نصب است. سرسیم حلقوی ایمن‌تر است، زیرا برای خارج شدن باید پیچ کاملاً باز شود، بنابراین در برابر لرزش بسیار مقاوم است. سرسیم دوشاخ نصب سریع‌تری دارد (بدون باز کردن کامل پیچ) اما در برابر لرزش‌های شدید ممکن است از زیر پیچ خارج شود. برای اتصالات حیاتی، حلقوی توصیه می‌شود؛ برای مونتاژ سریع تابلو، دوشاخ.

۲. آیا می‌توانم از سرسیم رابط برای اتصال دو سیم با سایز متفاوت استفاده کنم؟

برخی از سرسیم‌های رابط به گونه‌ای طراحی شده‌اند که یک طرف آن‌ها سایز بزرگتر و طرف دیگر سایز کوچکتری دارد (Step-down Butt Connector). اما اگر از سرسیم رابط معمولی استفاده می‌کنید، بهتر است سایز دو سیم یکسان یا بسیار نزدیک باشد تا پرس استاندارد و محکمی در هر دو طرف ایجاد شود.

۳. منظور از سرسیم کولری چیست؟

سرسیم کولری نام بازاری و رایج برای سرسیم‌های فیشی (Quick Disconnect) است. دلیل این نام‌گذاری، استفاده گسترده این نوع سرسیم (نری و مادگی) در سیم‌کشی داخلی کولرهای آبی و گازی، موتورها و پمپ‌های آن‌هاست.

۴. آیا سرسیم‌های بدون روکش هم دارید؟

بله، سرسیم‌ها در دو نوع روکش‌دار (Insulated) و بدون روکش (Non-Insulated) تولید می‌شوند. نوع روکش‌دار برای اکثر کاربردهای عمومی و تابلو برق ایمن‌تر و راحت‌تر است. نوع بدون روکش معمولاً برای سایزهای بزرگ، کاربردهایی که نیاز به تحمل دمای بسیار بالا دارند، یا جاهایی که قرار است بعداً با شیرینگ حرارتی عایق شوند، استفاده می‌شود.

۵. اگر رنگ سرسیم با سایز سیم من مطابقت نداشت، چه کنم؟

همیشه اولویت با عدد سایز درج شده روی بسته‌بندی سرسیم است (مثلاً 1.5-2.5mm²). سیستم رنگ‌بندی یک راهنمای سریع است، اما ممکن است برخی تولیدکنندگان از استانداردهای متفاوتی پیروی کنند. اگر سایز سرسیم برای سیم شما خیلی گشاد یا خیلی تنگ باشد، اتصال ایمنی ایجاد نخواهد شد.
