کلید حرارتی چیست و چرا نباید آن را حذف کرد؟

شاید برایتان سوال پیش بیاید که وقتی فیوز مینیاتوری داریم، چرا باید هزینه بیشتری کنیم و کلید حرارتی بخریم؟ پاسخ در نوع حفاظت است. فیوز مینیاتوری برای حفاظت از "سیم و کابل" طراحی شده، اما کلید حرارتی (که بازاری‌ها به آن کلید محافظ موتور هم می‌گویند) مشخصاً برای حفاظت از "سیم‌پیچ الکتروموتور" مهندسی شده است. این کلید دارای یک ولوم تنظیم جریان است که به شما اجازه می‌دهد دقیقاً روی آمپر نامی موتور تنظیمش کنید. اگر موتور به هر دلیلی (مثل گیرپاژ کردن بلبرینگ یا دو فاز شدن) جریان بیشتری بکشد، کلید حرارتی بلافاصله برق را قطع می‌کند تا موتور نسوزد.

تفاوت کلید حرارتی با بی متال؛ کدام را بخریم؟

این یکی از پرتکرارترین سوالات مشتریان ماست. هرچند هر دو وظیفه حفاظت حرارتی را دارند، اما تفاوت‌های بنیادینی دارند که باید بدانید:

1. حفاظت در برابر اتصال کوتاه: مهم‌ترین برتری کلید حرارتی این است که دارای حفاظت مغناطیسی (Short Circuit) است. یعنی اگر فازها به هم برخورد کنند، کلید حرارتی مثل فیوز عمل کرده و مدار را قطع می‌کند. اما بی متال فقط در برابر داغ شدن و اضافه بار محافظت می‌کند و برای اتصال کوتاه نیاز به فیوز جداگانه دارد.

2. قطع مستقیم: کلید حرارتی می‌تواند مستقیماً برق سه فاز قدرت را قطع کند. اما بی متال فقط مدار فرمان را قطع می‌کند (به کنتاکتور دستور قطع می‌دهد).

3. کلید قطع و وصل: روی کلید حرارتی دکمه‌های روشن/خاموش (Start/Stop) وجود دارد و می‌توانید از آن به عنوان کلید اصلی موتور استفاده کنید، اما بی متال این قابلیت را ندارد.

نتیجه‌گیری: اگر می‌خواهید یک پکیج کامل حفاظتی (حرارتی + مغناطیسی + کلید دستی) داشته باشید، کلید حرارتی انتخاب مدرن‌تر و امن‌تری است.

بررسی برندهای موجود در بازار ایران

۱. کلید حرارتی اشنایدر (Schneider Electric)

سلطان بازار برق صنعتی! سری GV2 (برای آمپرهای پایین تا ۳۲ آمپر) و GV3 (برای آمپرهای بالاتر) اشنایدر، استاندارد طلایی بازار هستند. کیفیت پلاتین‌ها و دقت فنر در این برند فرانسوی به قدری بالاست که حتی پس از هزاران بار قطع و وصل، کالیبره آن به هم نمی‌خورد. اگر موتوری گران‌قیمت دارید، ریسک نکنید و اشنایدر بخرید.

۲. کلید حرارتی زیمنس (Siemens)

رقیب سنتی اشنایدر، غول آلمانی یعنی زیمنس است. کلیدهای سری Sirius زیمنس به دلیل طراحی ماژولار و هماهنگی فوق‌العاده با کنتاکتور زیمنس (لینک داخلی به صفحه کنتاکتور)، محبوب تابلوسازان حرفه‌ای هستند. این کلیدها در برابر لرزش بسیار مقاوم‌اند.

۳. کلید حرارتی هیوندای (Hyundai)

اگر به دنبال تعادل بین "قیمت" و "کیفیت" هستید، هیوندای کره بهترین گزینه است. این کلیدها با قیمتی حدود نصف برندهای اروپایی، عملکردی بسیار قابل قبول دارند و برای ۹۰٪ کاربردهای عمومی در ایران مناسب هستند.

۴. برندهای اقتصادی (چینت، هیمل و ال اس)

برای کاهش هزینه‌های پروژه بدون قربانی کردن ایمنی، برندهای معتبر چینی و کره‌ای مثل LS، Himel و Chint را پیشنهاد می‌کنیم. این برندها دارای استانداردهای بین‌المللی IEC بوده و برخلاف اجناس تقلبی بازار، عملکرد تضمین شده‌ای دارند.

راهنمای انتخاب رنج و تنظیم کلید حرارتی

برای خرید کلید حرارتی، باید به جریان پلاک موتور دقت کنید. همیشه رنجی را انتخاب کنید که جریان نامی موتور در "وسط" بازه تنظیمی آن باشد.

• مثال: اگر موتور شما ۱۰ آمپر جریان می‌کشد، کلید حرارتی با رنج ۹ تا ۱۴ آمپر مناسب است. (نه رنج ۶ تا ۱۰ آمپر، چون در انتهای بازه است و ممکن است خطا داشته باشد).

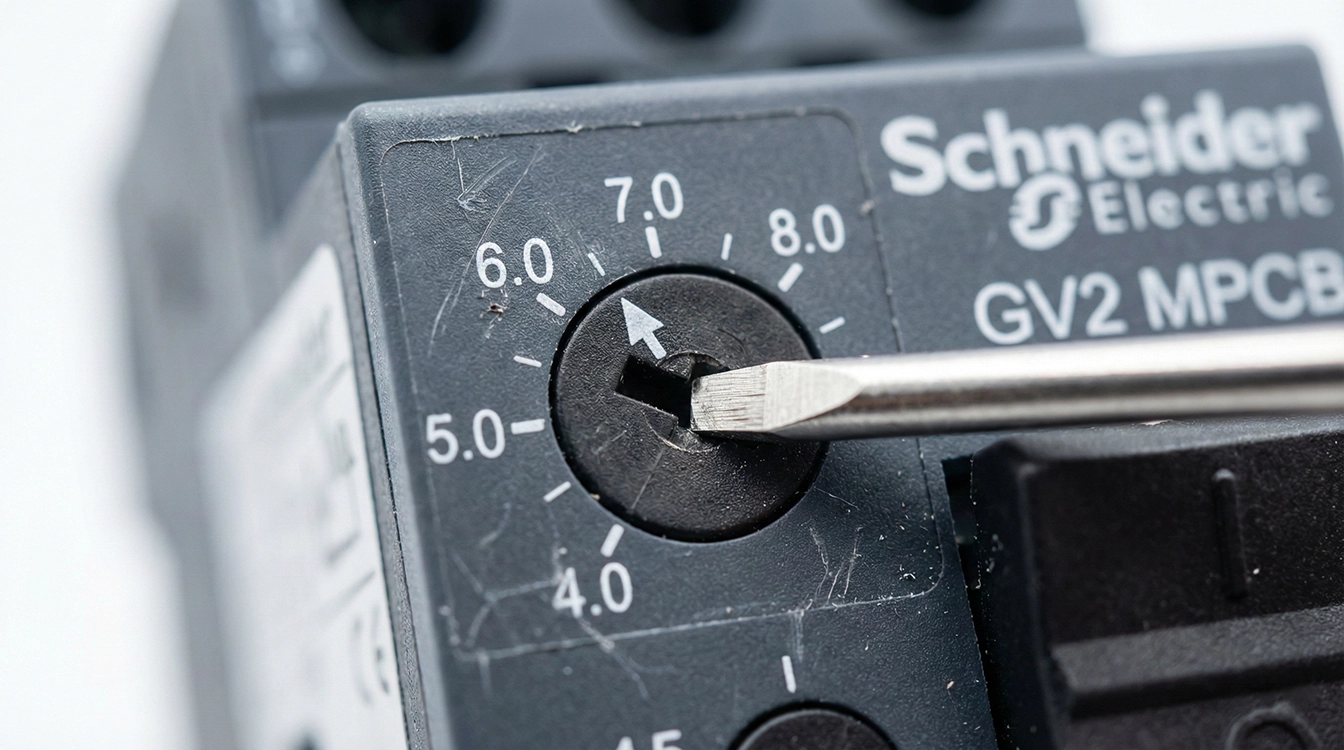

نحوه تنظیم: پس از نصب، پیچ تنظیم (ولوم) روی کلید را دقیقاً روی جریانی که روی پلاک موتور نوشته شده قرار دهید. برخی تکنسین‌ها برای اطمینان بیشتر، آن را ۱۰٪ بالاتر تنظیم می‌کنند که در محیط‌های گرم پیشنهاد نمی‌شود.

تجهیزات جانبی (تجهیزاتی که شاید لازم شود)

کلید حرارتی به تنهایی عالی است، اما با افزودن تجهیزات جانبی قدرتمندتر می‌شود:

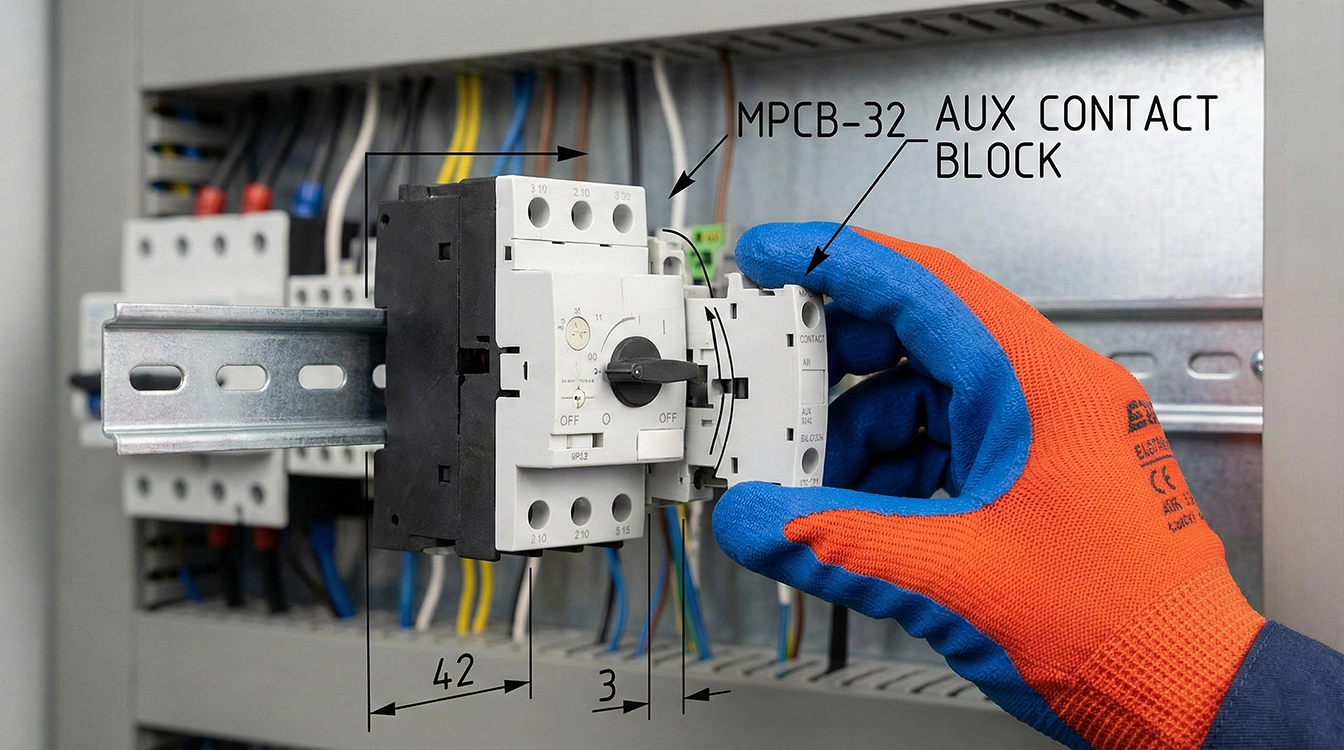

• کنتاکت کمکی (Auxiliary Contact): بغل یا روی کلید نصب می‌شود تا وضعیت قطع/وصل کلید را به اتاق کنترل یا چراغ سیگنال روی درب تابلو گزارش دهد.

• رله شانت و آندر ولتاژ: برای قطع کردن کلید حرارتی از راه دور (ریموت).

• باکس روکار: اگر تابلو برق ندارید و می‌خواهید کلید را کنار موتور روی دیوار نصب کنید، به قاب یا باکس پلاستیکی نیاز دارید.

---

سوالات متداول خرید کلید حرارتی

تفاوت کلید حرارتی تک فاز و سه فاز چیست؟

اکثر کلیدهای حرارتی موجود در بازار سه فاز هستند. اما می‌توان از آن‌ها برای موتورهای تک فاز هم استفاده کرد. روش کار این است که فاز را به صورت سری از هر سه تیغه کلید عبور دهید (پل کردن) تا تمام تیغه‌ها گرم شوند و مکانیزم حفاظت درست عمل کند.

آیا کلید حرارتی نیاز به فیوز جداگانه دارد؟

خیر. کلید حرارتی دارای حفاظت مغناطیسی (Short Circuit) است و می‌تواند جایگزین فیوز مینیاتوری در ورودی موتور شود. با این حال، در برخی استانداردها برای اطمینان بیشتر، یک فیوز در بالادست مدار نصب می‌کنند.

علامت اختصاری و اعداد روی کلید حرارتی به چه معناست؟

ولوم روی کلید نشان‌دهنده بازه جریان (مثلاً 2.5 تا 4 آمپر) است. دکمه‌های روی آن معمولاً با 0 (Stop) و 1 (Start) مشخص می‌شوند. همچنین دکمه‌ای به نام TEST وجود دارد که برای اطمینان از سلامت مکانیزم مکانیکی کلید است.

عمر مفید کلید محافظ موتور چقدر است؟

برندهای معتبر مثل اشنایدر و زیمنس برای حدود ۱۰۰,۰۰۰ بار قطع و وصل مکانیکی و الکتریکی طراحی شده‌اند. اما اگر کلید تحت "اتصال کوتاه شدید" قرار گیرد، باید حتماً توسط کارشناس بازبینی و در صورت دوده گرفتن پلاتین‌ها تعویض گردد.
