شاسی جرثقیلی چیست؟ (فرمانده‌ی معلق در هوا)

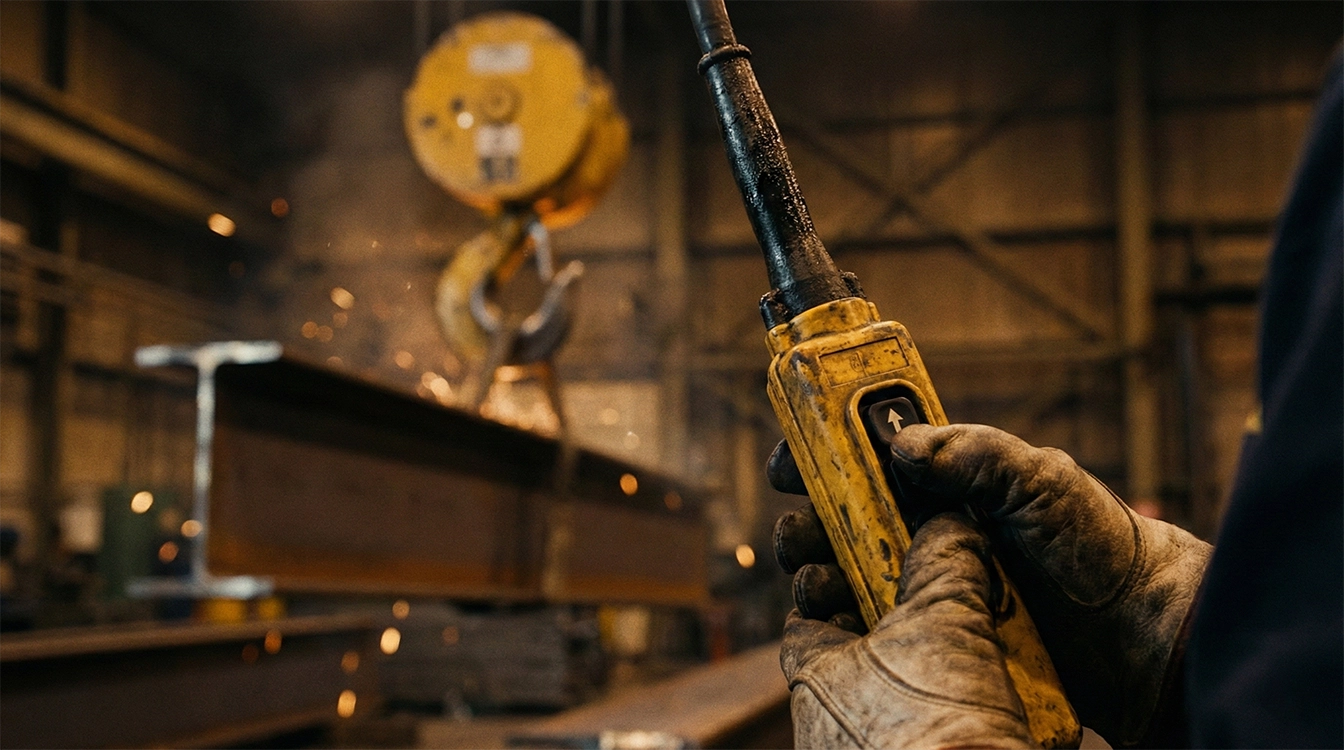

شاسی جرثقیل یا "کلید پندانت" (Pendant Control)، یک ایستگاه کنترل سیار است که از طریق یک کابل فرمان ضخیم و مهاردار، از بدنه جرثقیل آویزان می‌شود.

این تجهیز دقیقاً وظیفه یک «جعبه شاسی» را انجام می‌دهد، با این تفاوت که:

1. طراحی ارگونومیک: طوری طراحی شده که به راحتی در یک دست جا بگیرد (Hand-held).

2. ضد ضربه: بدنه آن معمولاً از پلی‌مری ساخته می‌شود که اگر به دیواره‌های سوله برخورد کرد، نشکند.

3. رنگ ایمنی: معمولاً به رنگ‌های زرد یا نارنجی جیغ تولید می‌شود تا در محیط کارگاه کاملاً دیده شود.

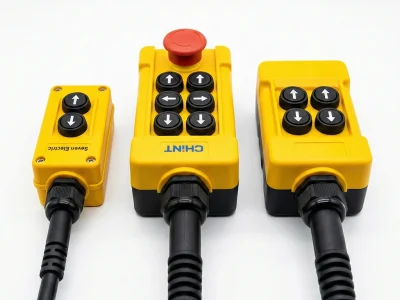

انواع شاسی جرثقیل بر اساس تعداد دکمه (تعداد خانه)

اولین سوالی که هنگام خرید باید بپرسید این است: "جرثقیل من چند جهت حرکت می‌کند؟"

تعداد دکمه‌های شاسی، نشان‌دهنده تعداد حرکات است:

الف) شاسی جرثقیل ۲ خانه (۲ دکمه)

این ساده‌ترین مدل است.

• عملکرد: فقط حرکت بالا (Up) و پایین (Down).

• کاربرد: مخصوص بالابرهای زنجیری، وینچ‌های ساختمانی و مونوریل‌هایی که فقط بار را بلند می‌کنند و حرکت افقی ندارند.

ب) شاسی جرثقیل ۴ خانه (۴ دکمه)

• عملکرد: حرکت بالا/پایین + حرکت چپ/راست (عرضی).

• کاربرد: مخصوص جرثقیل‌های سقفی تک پل که علاوه بر بلند کردن بار، می‌توانند در عرض سوله (روی کالسکه) هم حرکت کنند.

ج) شاسی جرثقیل ۶ خانه (۶ دکمه)

کامل‌ترین مدل برای سوله‌های بزرگ!

• عملکرد: بالا/پایین + چپ/راست + جلو/عقب (طولی).

• کاربرد: برای جرثقیل‌های دروازه‌ای یا سقفی دو پل که در هر سه محور (X, Y, Z) حرکت می‌کنند و کل فضای سوله را پوشش می‌دهند.

د) شاسی ۸ خانه و بیشتر

معمولاً دو دکمه اضافه برای کارهای خاص مثل "روشن کردن مگنت"، "چراغ‌های سوله" یا "انتخاب جرثقیل ۱ و ۲" استفاده می‌شود.

تک سرعت یا دو سرعت؟ (نکته حیاتی خرید)

یکی از اشتباهات رایج خریداران، عدم توجه به تک سرعت یا دو سرعت بودن موتور جرثقیل است.

• شستی تک سرعت: دکمه فقط یک پله دارد. با فشار دادن، موتور با تمام سرعت حرکت می‌کند. (مناسب کارهای معمولی).

• شستی دو سرعت (Dual Speed): دکمه‌ها "دو پله‌ای" هستند.

  • پله اول (فشار کم): موتور با دور کند حرکت می‌کند (برای جاگذاری دقیق بار).

  • پله دوم (فشار زیاد): موتور با دور تند حرکت می‌کند (برای جابجایی سریع).

  • نکته: برای استفاده از شاسی دو سرعت، موتور و تابلو برق جرثقیل شما هم باید دو سرعته (دالاندر یا اینوتری) باشند. برند چانت (Chint) در تولید مدل‌های دو سرعت بسیار عالی عمل کرده است.

بررسی برندهای موجود در پارس تارا

🇮🇷 سون الکتریک (Seven Electric)

اگر به دنبال یک شاسی "خرکار" و اقتصادی هستید، سون الکتریک بهترین گزینه است.

• ویژگی‌ها: بدنه پلاستیکی فشرده با رنگ زرد ایمنی، واشرهای آب‌بندی قوی برای جلوگیری از نفوذ گرد و غبار و قیمت بسیار رقابتی. شستی‌های جرثقیلی سون معمولاً دارای کنتاکت‌های استاندارد و قابل تعویض هستند که تعمیرات را آسان می‌کند.

🇨🇳 چانت / چینت (Chint Electric)

برند چانت بزرگترین تولیدکننده تجهیزات برق در آسیاست. شاسی جرثقیل چانت (سری NP3) یک سر و گردن از مدل‌های معمولی بالاتر است.

• ویژگی‌ها: طراحی بسیار خوش‌دست (باریک‌تر از مدل‌های قدیمی)، دکمه‌های نرم با عمر مکانیکی بالا (۱ میلیون بار فشرده شدن) و بدنه مقاوم در برابر مواد شیمیایی و روغن. اگر جرثقیل شما پرکار است و روزی صد بار از آن استفاده می‌کنید، پیشنهاد ما خرید شاسی جرثقیل چانت است.

ویژگی‌های فنی و ایمنی (چرا هر کلیدی به درد جرثقیل نمی‌خورد؟)

اینترلاک مکانیکی (Mechanical Interlock)

مهمترین ویژگی ایمنی! در داخل شاسی‌های استاندارد (مثل مدل‌های سون و چانت)، بین دکمه "بالا" و "پایین" یک الاکلنگ مکانیکی وجود دارد. این یعنی اپراتور نمی‌تواند همزمان دکمه بالا و پایین را فشار دهد. اگر اینترلاک نباشد و هر دو فشار داده شوند، دو فاز به هم می‌خورند و کنتاکتورها منفجر می‌شوند!

شستی قارچی (Emergency Stop)

در بالای تمام شاسی‌های جرثقیلی استاندارد، یک کلید قرمز رنگ قارچی قفل‌شو وجود دارد. طبق قانون ایمنی کار، این کلید باید مستقیماً کنتاکتور اصلی (Main) را قطع کند تا در صورت گیر کردن دکمه‌ها یا بروز حادثه، برق کل سیستم قطع شود.

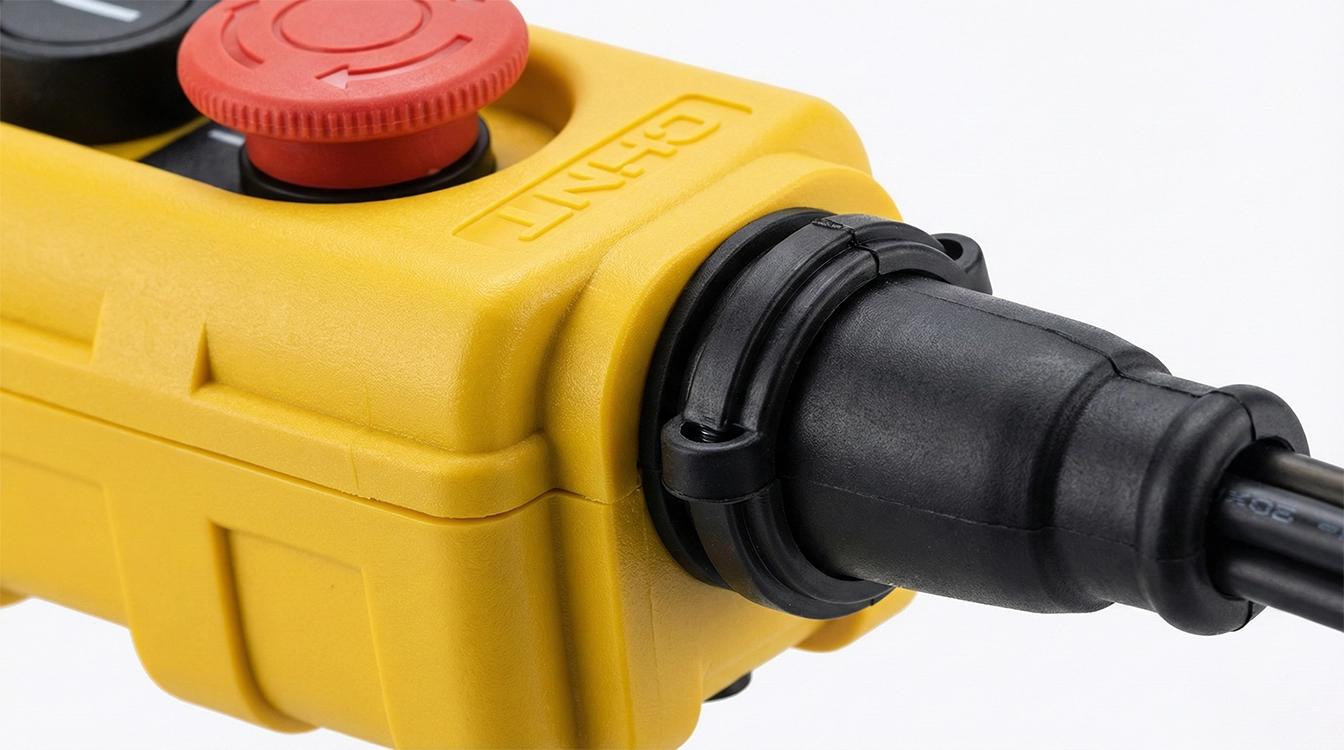

کابل‌گیر و سیم مهار

شاسی جرثقیل نباید به سیم‌های برق آویزان باشد! کابل‌های پندانت دارای یک یا دو رشته "سیم بکسل نازک" در داخل خود هستند. در ورودی شاسی، یک کابل‌گیر لاستیکی و فلزی وجود دارد که وزن شاسی را روی روکش کابل و سیم بکسل می‌اندازد، نه روی ترمینال‌های برق.

راهنمای نصب و سیم‌بندی (نکات کاربردی)

1. رنگ‌بندی سیم‌ها: معمولاً کابل‌های جرثقیل شماره‌گذاری شده‌اند. پیشنهاد می‌شود یک سیم مشترک (فاز) به تمام شستی‌ها بدهید و خروجی هر شستی را به بوبین کنتاکتور مربوطه وصل کنید.

2. استفاده از سیم مهار: حتماً سیم مهار (بکسل) داخل کابل را به بدنه شاسی و بدنه جرثقیل محکم کنید. اگر این کار را نکنید، بعد از مدتی سیم‌های مسی کشیده شده و از زیر پیچ ترمینال بیرون می‌آیند که باعث اتصالی می‌شود.

3. تست بی بار: بعد از نصب، حتماً جهت‌ها را چک کنید. (اگر دکمه بالا را زدید و جرثقیل پایین آمد، جای دو فاز ورودی موتور را عوض کنید، نه سیم‌های داخل شستی را).

جدول مقایسه شاسی جرثقیل سون و چانت

سوالات متداول (FAQ)

آیا شاسی جرثقیل ضد آب است؟

مدل‌های استاندارد مثل چانت دارای درجه حفاظت IP65 هستند که در برابر باران و پاشش آب مقاوم‌اند. اما مدل‌های معمولی IP54 هستند و بهتر است زیر باران شدید نمانند. اگر شاسی آب بخورد، ممکن است خودبخود فرمان دهد!

فرق شاسی جرثقیل با شاسی بالابر ساختمانی چیست؟

شاسی‌های بالابر ساختمانی معمولاً "مستقیم" هستند (یعنی برق موتور ۳۰ آمپر مستقیماً از داخل شستی رد می‌شود و پلاتین‌های بزرگی دارند). اما شاسی جرثقیلی (این محصول)، یک شاسی "فرمان" است و به کنتاکتور وصل می‌شود، نه مستقیم به موتور.

آیا می‌توان شستی سون را برای جرثقیل دو سرعت استفاده کرد؟

خیر، مگر اینکه مدل مخصوص دو سرعت آن را پیدا کنید. مدل‌های معمولی سون تک پله هستند. برای دو سرعت، مدل‌های مخصوص چانت یا اشنایدر پیشنهاد می‌شود.

اگر یکی از دکمه‌ها خراب شد، باید کل شاسی را عوض کنیم؟

خیر. مزیت شاسی‌های استاندارد این است که تمام قطعات (دکمه لاستیکی، کنتاکت پشت دکمه و حتی قاب) قابل تعویض هستند و می‌توانید با هزینه کم تعمیرش کنید.
