جعبه شاسی چیست؟ (تفاوت جعبه شستی با خود شستی)

برای بسیاری از خریداران تازه‌کار این ابهام وجود دارد که جعبه شاسی چیست و چه فرقی با پوش‌باتن دارد؟

اجازه دهید با یک مثال ساده توضیح دهیم: شستی (پوش‌باتن) دقیقاً همان دکمه‌ای است که شما فشار می‌دهید تا موتور روشن یا خاموش شود. اما این دکمه در پشت خود دارای پلاتین‌ها و سیم‌کشی‌های برق‌دار است. شما نمی‌توانید این دکمه را بدون محفظه در دست بگیرید یا روی دیوار رها کنید.

جعبه شاسی (Control Station Box) در واقع همان قاب، کاور یا محفظه پلاستیکی/فلزی است که دکمه‌ها روی درب آن پیچ می‌شوند و سیم‌کشی‌ها به شکلی کاملاً ایمن در داخل آن قرار می‌گیرند. استفاده از جعبه شستی به شما امکان می‌دهد یک ایستگاه کنترل محلی (Local Control Station) را دقیقاً در کنار اپراتور یا کنار دستگاه نصب کنید تا نیازی نباشد اپراتور برای هر بار خاموش و روشن کردن دستگاه، تا پای تابلو برق اصلی برود.

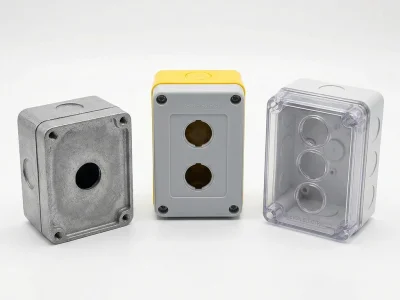

انواع جعبه شاسی بر اساس تعداد سوراخ (ظرفیت)

جعبه‌های شستی بر اساس تعداد فرمانی که شما نیاز دارید، سوراخ‌کاری شده و آماده هستند. سایز استاندارد این سوراخ‌ها در ۹۰ درصد مواقع ۲۲ میلی‌متر است که با تمامی شستی‌های اشنایدر، پارس فانال، رعد و... سازگاری دارد.

الف) جعبه شاسی تک سوراخ (تک خانه)

این کوچکترین سایز جعبه است که فقط جای یک کلید را دارد.

• کاربرد اصلی: بیشترین کاربرد آن برای نصب شستی امرجنسی (قارچی قفل‌شو) است. در خطوط تولید طولانی، هر چند متر یک جعبه تک سوراخ حاوی کلید قطع اضطراری نصب می‌کنند تا در صورت بروز حادثه، کارگر بتواند سریعاً دستگاه را متوقف کند.

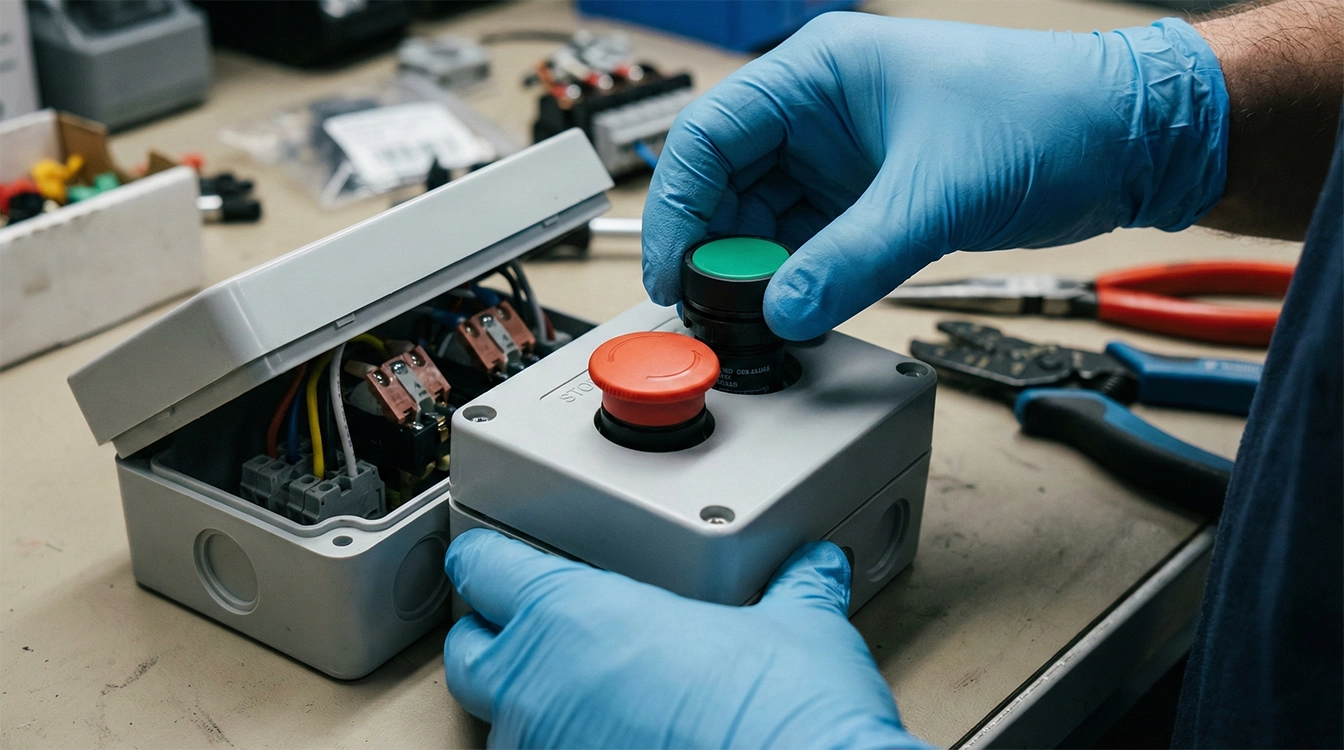

ب) جعبه شاسی دوتایی (جعبه شستی استپ استارت)

پرفروش‌ترین و محبوب‌ترین مدل در بازار! این مدل دارای دو سوراخ مجزاست.

• کاربرد اصلی: همانطور که از نام آن پیداست، این جعبه مستقیماً برای مونتاژ یک شستی استارت (سبز) و یک شستی استپ (قرمز) استفاده می‌شود. اگر قصد راه‌اندازی یک موتور ساده یا یک پمپ آب را دارید، بررسی قیمت جعبه شاسی دوتایی و خرید آن، اولین قدم برای ساخت یک ایستگاه کنترل حرفه‌ای است.

ج) جعبه شاسی سه تایی (۳ سوراخ)

این مدل برای مدارهای کمی پیشرفته‌تر طراحی شده است.

• کاربرد اصلی: معمولاً از سوراخ اول برای شستی استارت (راست‌گرد)، سوراخ دوم برای شستی استارت (چپ‌گرد) و از سوراخ سوم برای شستی استپ استفاده می‌شود. همچنین می‌توان یک چراغ سیگنال به همراه کلیدهای استپ و استارت روی آن نصب کرد تا وضعیت روشن بودن موتور را نشان دهد.

د) جعبه شاسی ۴ الی ۶ سوراخ

این محفظه‌های بزرگتر برای کنترل ماشین‌آلات پیچیده (مثل دستگاه CNC، پرس‌های چند مرحله‌ای یا جرثقیل‌های خاص) استفاده می‌شوند و می‌توانند ترکیبی از کلیدهای سلکتوری دو طرفه، دکمه‌های فرمان، ولت‌مترهای کوچک و آژیرهای هشدار را در خود جای دهند.

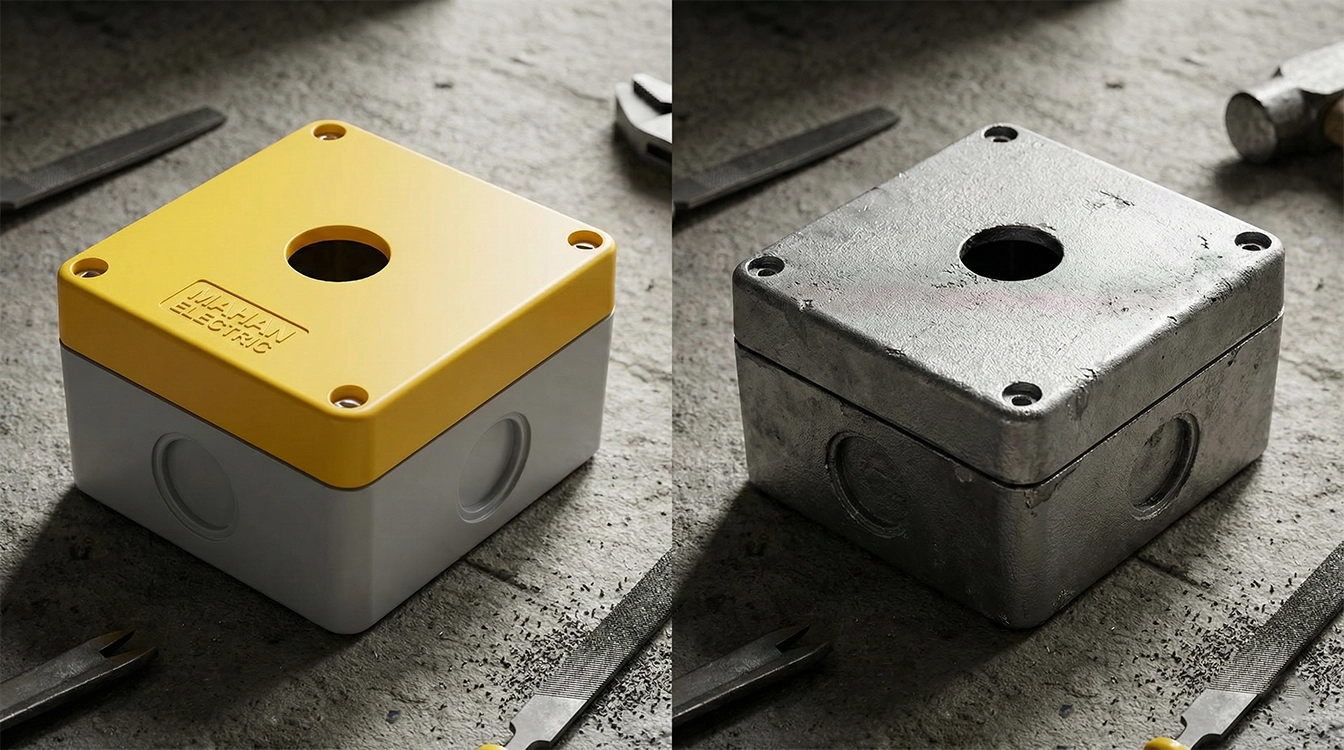

انواع جعبه شاسی بر اساس جنس بدنه (متریال)

انتخاب جنس بدنه جعبه شاسی، ارتباط مستقیمی با محیط کارگاه و شرایط نصب دارد. اگر انتخاب درستی نداشته باشید، جعبه در اثر ضربه می‌شکند و خطر برق‌گرفتگی اپراتور را تهدید می‌کند.

جعبه شاسی پلاستیکی (باکالیت و ABS)

رایج‌ترین و اقتصادی‌ترین نوع جعبه در بازار هستند. مواد پلاستیکی به کار رفته در مدل‌های باکیفیت (مثل پلی‌کربنات یا ABS فشرده)، هم عایق ۱۰۰ درصدی برق هستند و هم در برابر رطوبت زنگ نمی‌زنند.

• مزایا: وزن سبک، عدم نیاز به سیم ارت (چون بدنه رسانا نیست)، قیمت بسیار مناسب، عدم زنگ‌زدگی در محیط‌های مرطوب (مانند کارخانجات مواد غذایی یا لبنیات).

• معایب: مقاومت کمتری در برابر ضربات سنگین چکش یا سقوط قطعات فلزی دارند.

جعبه شاسی فلزی (آلومینیوم دایکاست / فولادی)

وقتی صحبت از محیط‌های خشن، صنایع سنگین، معادن، کارخانجات فولاد و پتروشیمی می‌شود، جعبه‌های پلاستیکی دوام نمی‌آورند. در اینجا باید از جعبه شاسی فلزی استفاده کرد.

• مزایا: مقاومت بی‌نظیر در برابر ضربه، تحمل حرارت بسیار بالا، دوام مکانیکی طولانی مدت.

• معایب: قیمت بالاتر، وزن سنگین‌تر و نیاز الزامی به اتصال سیم ارت (Earth). (از آنجا که بدنه فلزی است، در صورت اتصالی سیم‌های داخلی، بدنه برق‌دار می‌شود؛ بنابراین ارت کردن بدنه این جعبه‌ها طبق استانداردهای نظام مهندسی اجباری است).

بررسی تخصصی برندهای برتر جعبه شاسی در بازار

در بازار تجهیزات برق صنعتی، خرید یک بدنه پلاستیکی بی‌کیفیت می‌تواند باعث شود که در هنگام پیچ کردن جعبه به دیوار، پلاستیک ترک بخورد یا رزوه‌های آن هرز شود. به همین دلیل ما در پارس تارا فقط روی برندهای اثبات‌شده سرمایه‌گذاری کرده‌ایم:

جعبه شستی ماهان الکتریک (Mahan Electric)

برند ایرانی ماهان الکتریک یکی از شناخته‌شده‌ترین و پرفروش‌ترین تولیدکنندگان تجهیزات پلاستیکی تابلو برق است.

• ویژگی‌های بارز: جعبه شستی ماهان از مواد پلاستیکی بسیار مرغوب و مقاوم ساخته شده است. طراحی ارگونومیک، رنگ‌بندی استاندارد (معمولاً درب زرد یا طوسی با کفی مشکی) و داشتن واشرهای آب‌بندی باکیفیت برای جلوگیری از نفوذ رطوبت، از ویژگی‌های این برند است. قیمت مقرون‌به‌صرفه محصولات ماهان، آن را به انتخاب اول تابلوسازان داخلی تبدیل کرده است. جعبه شستی استپ استارت ماهان در پروژه‌های ساختمانی و کشاورزی کاربرد فراوانی دارد.

جعبه شاسی سون الکتریک (Seven Electric)

برند سون الکتریک که به تولید محصولات صنعتی و جان‌سخت معروف است، در زمینه تولید جعبه شاسی نیز بسیار قدرتمند عمل کرده است.

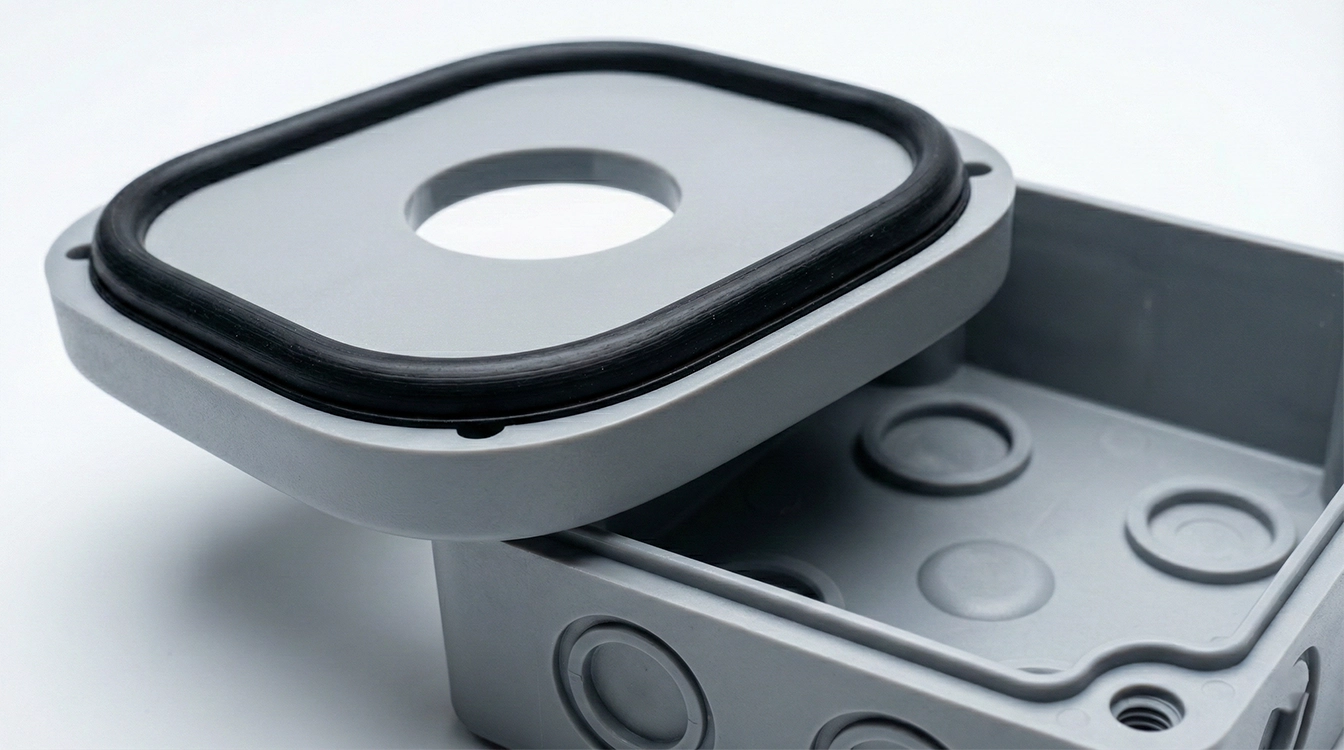

• ویژگی‌های بارز: جعبه‌های سون الکتریک معمولاً دارای ضخامت بدنه بیشتری هستند و واشرهای (Gasket) استفاده شده در درب آن‌ها، درجه حفاظت (IP) بسیار بالایی را تامین می‌کند که اجازه ورود حتی یک قطره آب را به داخل مدار نمی‌دهد. همچنین گلندهای ورودی کابل در جعبه‌های سون الکتریک بسیار مهندسی شده طراحی شده‌اند.

ویژگی‌های یک جعبه شستی استاندارد (راهنمای خرید)

اگر قصد استعلام قیمت جعبه شاسی دوتایی یا خرید هر مدل دیگری را دارید، حتماً قبل از خرید به این ۴ فاکتور طلایی دقت کنید:

1. درجه حفاظت (IP Rating):

   مهم‌ترین وظیفه جعبه شاسی، محافظت از قطعات داخلی است. یک جعبه شستی خوب باید حداقل دارای استاندارد IP54 تا IP65 باشد. یعنی در بین لبه‌های درب و بدنه زیرین، باید یک نوار سیلیکونی یا پلاستیکی (واشر) قرار داشته باشد تا هنگام شستشوی کارگاه یا بارش باران، آب به پلاتین‌های برق‌دار نرسد.

2. عمق جعبه (Box Depth):

   پوش‌باتن‌ها در قسمت انتهایی خود دارای بلوک‌های کنتاکت (Contact Blocks) هستند. اگر می‌خواهید از یک شستی که دو طبقه کنتاکت دارد استفاده کنید، باید مطمئن شوید که عمق جعبه شاسی شما به اندازه کافی زیاد است و کنتاکت‌ها به کف جعبه گیر نمی‌کنند.

3. محل عبور کابل (Knockouts):

   در بالا و پایین جعبه‌های شاسی استاندارد، قسمت‌های نیمه‌برش خورده‌ای وجود دارد که به راحتی با یک فشار شکسته می‌شوند تا شما بتوانید گلند کابل (Cable Gland) را در آنجا نصب کنید. جعبه شستی‌های باکیفیت، این برش‌ها را در دو سایز مختلف (مثلاً PG13.5 و PG16) تعبیه می‌کنند.

4. پیچ‌های ضد زنگ:

   از آنجایی که این جعبه‌ها گاهی در محیط‌های شرجی یا اسیدی نصب می‌شوند، پیچ‌هایی که درب جعبه را می‌بندند حتماً باید از جنس استیل ضد زنگ (Stainless Steel) باشند تا بعد از چند سال دچار پوسیدگی نشوند.

جدول مقایسه فنی و راهنمای انتخاب جعبه شاسی

سوالات متداول (FAQ)

آیا می‌توان جعبه شستی استپ استارت را زیر باران نصب کرد؟

بله، به شرطی که از برندهای استاندارد (مثل جعبه شستی ماهان یا سون) که دارای نوار آب‌بندی (واشر) هستند استفاده کنید و حتماً کابل ورودی را با استفاده از گلند کابل (Cable Gland) کاملاً محکم و آب‌بندی کنید. اگر کابل را بدون گلند از سوراخ رد کنید، آب وارد جعبه خواهد شد.

تفاوت جعبه شاسی فلزی با پلاستیکی در چیست؟

تفاوت اصلی در مقاومت مکانیکی و الکتریکی است. جعبه شاسی فلزی در برابر حرارت شدید (مثل کنار کوره‌ها) و ضربات مکانیکی مقاوم‌تر است اما ممکن است زنگ بزند و نیاز به سیم ارت دارد. جعبه پلاستیکی (مخصوصاً پلی‌کربنات) کاملاً عایق برق است، زنگ نمی‌زند و قیمت بسیار پایین‌تری دارد اما در برابر ضربه سنگین شکننده است.

سوراخ‌های روی جعبه شاسی چه سایزی هستند؟

در ۹۹ درصد از جعبه‌های استاندارد بازار، سایز سوراخ‌ها قطر ۲۲ میلی‌متر (22mm) است که به عنوان استاندارد جهانی پذیرفته شده است و تمامی شستی‌ها، سلکتوری‌ها و چراغ‌سیگنال‌های صنعتی (مثل اشنایدر، زیمنس و رعد) به راحتی در آن جای می‌گیرند. در موارد بسیار نادر مدل‌های ۳۰ میلی‌متری (برای استانداردهای قدیمی) نیز وجود دارد.

آیا خودِ پوش‌باتن (دکمه‌ها) داخل جعبه شستی وجود دارد؟

خیر. دقت کنید که "جعبه شاسی" دقیقاً فقط همان محفظه و قاب خالی است. شما باید شستی استارت (سبز)، شستی استپ (قرمز) و سایر دکمه‌های مورد نیاز خود را به صورت جداگانه (از دسته شستی (پوش باتن) در همین سایت) خریداری کرده و روی این جعبه مونتاژ کنید.

قیمت جعبه شاسی دوتایی ماهان چقدر است؟

قیمت این محصول به دلیل تولید داخل بودن بسیار اقتصادی است. برای مشاهده قیمت دقیق و به‌روز جعبه شستی‌های دوتایی و سایر مدل‌های برند ماهان و سون، کافیست به محصولات درج شده در بالای همین صفحه مراجعه کنید و خریدی امن و سریع را تجربه نمایید.
