اندازه‌گیری‌های تخصصی الکترونیک (اسیلوسکوپ، LCR متر)

راهنمای جامع انتخاب و خرید ابزارهای اندازه‌گیری تخصصی الکترونیک

برای ورود به لایه‌های عمیق‌تر الکترونیک و درک رفتار واقعی مدارها، نیاز به ابزارهایی فراتر از تسترهای ولتاژ معمولی است. ابزارهای اندازه‌گیری تخصصی الکترونیک به شما امکان مشاهده، تحلیل و سنجش دقیق پارامترهایی را می‌دهند که عملکرد نهایی یک سیستم الکترونیکی را تعیین می‌کنند.

اهمیت ابزارهای تخصصی در الکترونیک

• تحلیل سیگنال: مشاهده تغییرات ولتاژ در طول زمان (نه فقط مقدار لحظه‌ای).

• دقت بالا: اندازه‌گیری قطعات با تلورانس بسیار پایین.

• تست فرکانسی: بررسی رفتار قطعات (مانند خازن و سلف) در فرکانس‌های کاری مختلف.

• عیب‌یابی پیشرفته: پیدا کردن نویز، اعوجاج و قطعی‌های لحظه‌ای که با مولتی‌متر قابل تشخیص نیستند.

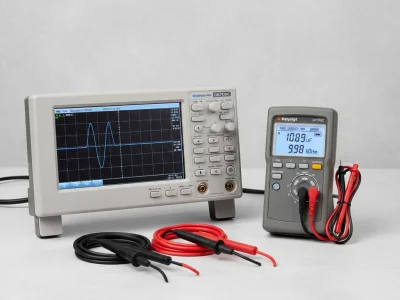

انواع ابزارهای اندازه‌گیری تخصصی الکترونیک

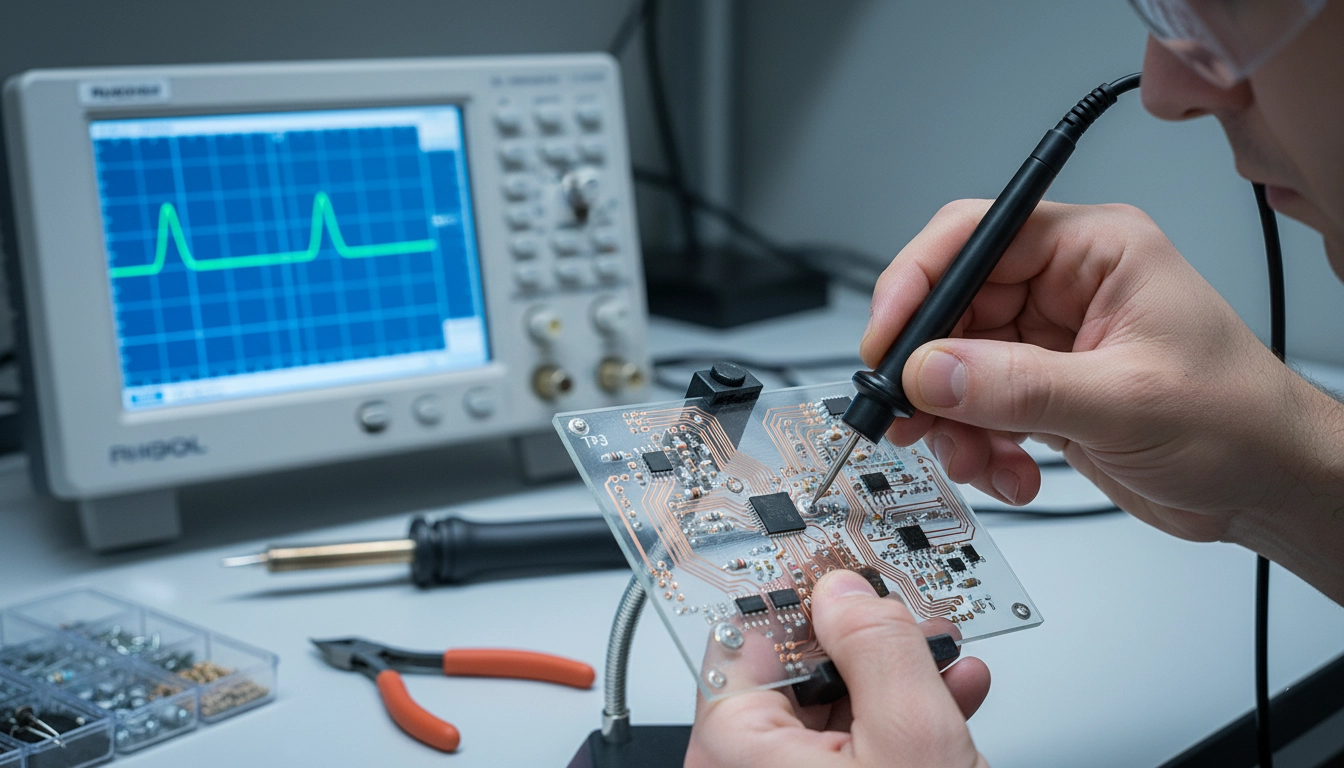

اسیلوسکوپ (Oscilloscope)

اسیلوسکوپ یا نوسان‌نما، مهم‌ترین ابزار برای هر آزمایشگاه الکترونیک است. این دستگاه "چشم" مهندس الکترونیک است و ولتاژ را به صورت نموداری در بستر زمان نمایش می‌دهد.

• کاربرد اصلی:

  • مشاهده شکل موج سیگنال‌ها (سینوسی، مربعی، دندان‌اره‌ای و...).

  • اندازه‌گیری فرکانس، دامنه، دوره تناوب و فاز سیگنال.

  • تشخیص نویز، پارازیت و اعوجاج در مدار.

  • بررسی عملکرد میکروکنترلرها و مدارهای دیجیتال.

• انواع اسیلوسکوپ:

  • اسیلوسکوپ دیجیتال (DSO): رایج‌ترین نوع، با قابلیت ذخیره‌سازی موج، اندازه‌گیری خودکار و اتصال به کامپیوتر.

  • اسیلوسکوپ آنالوگ: مدل‌های قدیمی‌تر که سیگنال را مستقیماً روی لامپ پرتو کاتدی نمایش می‌دهند (امروزه کمتر کاربرد دارند).

  • اسیلوسکوپ دستی (Handheld/Portable): قابل حمل و باتری‌خور، مناسب برای عیب‌یابی میدانی و صنعتی.

  • اسیلوسکوپ PC-Based: سخت‌افزاری که به کامپیوتر وصل شده و از مانیتور آن برای نمایش استفاده می‌کند.

• فاکتورهای انتخاب: پهنای باند (Bandwidth)، نرخ نمونه‌برداری (Sample Rate)، تعداد کانال (۲ یا ۴ کانال)، حافظه داخلی.

• لینک به صفحه تخصصی: برای اطلاعات کامل‌تر و مشاهده محصولات، به صفحه [لینک به صفحه اسیلوسکوپ] مراجعه کنید.

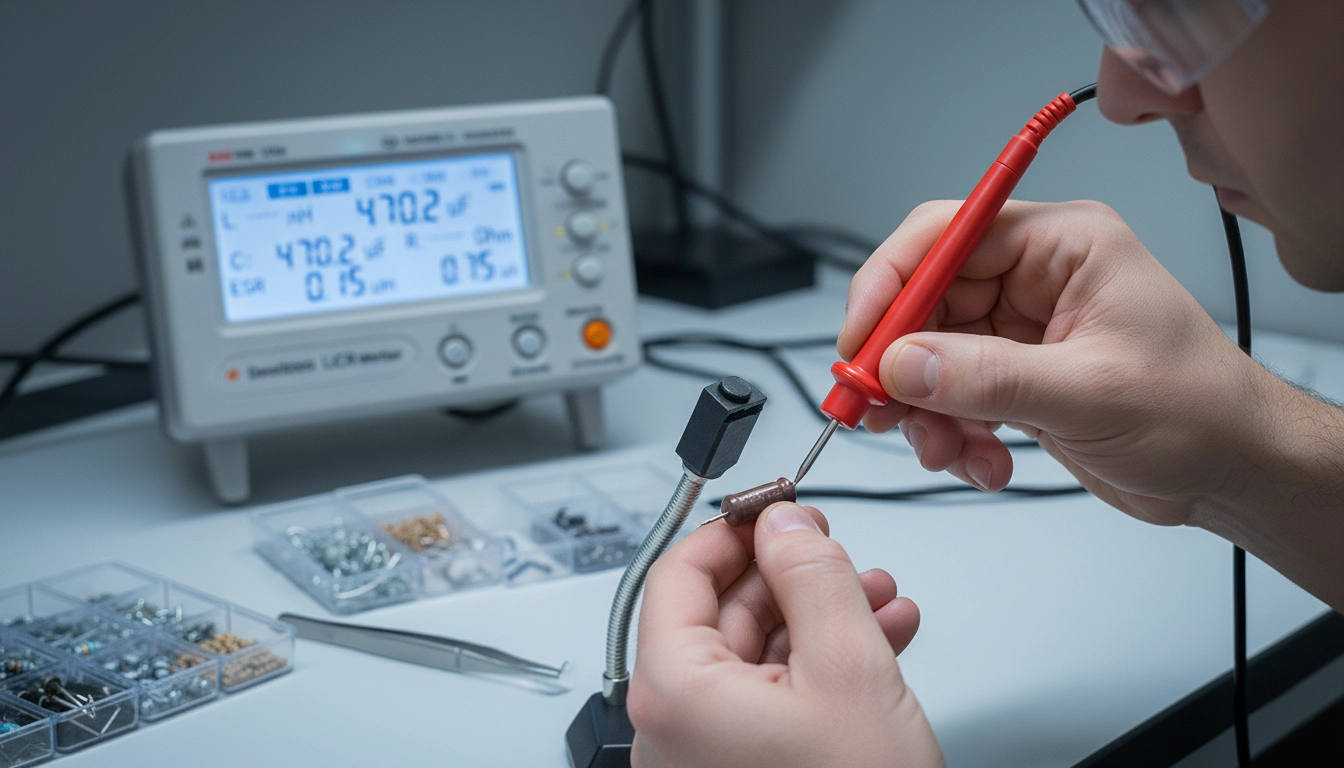

LCR متر (LCR Meter)

در حالی که مولتی‌مترها می‌توانند مقاومت و گاهی ظرفیت خازن را اندازه‌گیری کنند، دقت و توانایی آن‌ها محدود است. LCR متر ابزاری تخصصی برای اندازه‌گیری دقیق سه پارامتر اصلی قطعات پسیو است:

• L: اندوکتانس (سلف/سیم‌پیچ)

• C: کاپاسیتانس (خازن)

• R: رزیستانس (مقاومت)

• کاربرد اصلی:

  • اندازه‌گیری دقیق ظرفیت خازن‌ها و اندوکتانس سلف‌ها که مولتی‌متر قادر به خواندن آن‌ها نیست.

  • اندازه‌گیری "مقاومت سری معادل" (ESR) خازن‌ها که برای عیب‌یابی منابع تغذیه حیاتی است.

  • تست قطعات در فرکانس‌های مختلف (۱kHz, 10kHz, 100kHz) برای شبیه‌سازی شرایط واقعی مدار.

• انواع:

  • LCR متر دستی: قابل حمل، برای تعمیرات و تست‌های سریع.

  • LCR متر رومیزی: دقت بسیار بالا، امکانات پیشرفته، مناسب برای آزمایشگاه‌ها و خطوط تولید.

• لینک به صفحه تخصصی: برای اطلاعات کامل‌تر و مشاهده محصولات، به صفحه [لینک به صفحه LCR متر] مراجعه کنید.

فاکتورهای کلیدی در انتخاب ابزار دقیق الکترونیک

• پهنای باند (برای اسیلوسکوپ): مهم‌ترین فاکتور. پهنای باند باید حداقل ۵ برابر بیشتر از بالاترین فرکانسی باشد که می‌خواهید اندازه‌گیری کنید. (مثلاً برای سیگنال ۲۰ مگاهرتز، اسیلوسکوپ ۱۰۰ مگاهرتز پیشنهاد می‌شود).

• دقت اندازه‌گیری (Accuracy): برای LCR متر، دقت پایه (مثلاً ۰.۱% یا ۱%) تعیین‌کننده است.

• فرکانس تست (برای LCR متر): توانایی اندازه‌گیری در فرکانس‌های بالا (مانند ۱۰۰kHz) برای تست دقیق خازن‌ها و سلف‌های مدارهای سوئیچینگ ضروری است.

• تعداد کانال: برای اسیلوسکوپ، ۲ کانال برای اکثر کاربردهای عمومی کافی است، اما برای تحلیل همزمان چند سیگنال، ۴ کانال نیاز است.

• قابلیت حمل: آیا ابزار را روی میز کار ثابت نگه می‌دارید یا نیاز به جابجایی آن دارید؟

• برند و کیفیت: برندهای معتبر مانند Hantek, Owon, Rigol, GW Instek کیفیت و دوام بالاتری ارائه می‌دهند.

با انتخاب صحیح تجهیزات اندازه‌گیری تخصصی الکترونیک از پارس تارا، آزمایشگاه یا میز کار خود را به یک مرکز عیب‌یابی و طراحی حرفه‌ای تبدیل کنید و هیچ سیگنالی را از دست ندهید.

---

سوالات متداول (FAQ) درباره ابزار دقیق الکترونیک

تفاوت اسیلوسکوپ و مولتی‌متر چیست؟

مولتی‌متر فقط مقدار لحظه‌ای یا میانگین (RMS) ولتاژ را به صورت یک عدد نشان می‌دهد. اما اسیلوسکوپ تغییرات ولتاژ را در طول زمان به صورت یک نمودار (شکل موج) نمایش می‌دهد. اسیلوسکوپ به شما اجازه می‌دهد شکل سیگنال، نویز، فرکانس و اعوجاج را ببینید، کاری که مولتی‌متر نمی‌تواند انجام دهد.

چرا برای تست خازن به LCR متر نیاز داریم در حالی که مولتی‌متر هم خازن‌سنج دارد؟

خازن‌سنج مولتی‌مترها معمولاً دقت پایینی دارد و فقط در فرکانس پایین تست می‌کند. LCR مترها دقت بسیار بالاتری دارند، می‌توانند خازن را در فرکانس‌های مختلف تست کنند و مهم‌تر از همه، پارامترهای حیاتی دیگری مانند ESR (مقاومت سری معادل) و ضریب تلفات (D) را اندازه‌گیری می‌کنند که برای تشخیص سلامت کامل خازن ضروری است.

پهنای باند اسیلوسکوپ چقدر باید باشد؟

قانون کلی این است که پهنای باند اسیلوسکوپ باید حداقل ۵ برابر حداکثر فرکانسی باشد که قصد اندازه‌گیری آن را دارید. مثلاً برای کار با مدارهای میکروکنترلری معمولی، اسیلوسکوپ ۵۰ یا ۱۰۰ مگاهرتز معمولاً کافی است.

آیا اسیلوسکوپ دستی به خوبی مدل رومیزی است؟

اسیلوسکوپ‌های دستی مدرن پیشرفت زیادی کرده‌اند و برای عیب‌یابی‌های میدانی و صنعتی عالی هستند. اما مدل‌های رومیزی معمولاً صفحه نمایش بزرگتر، رابط کاربری راحت‌تر، نرخ نمونه‌برداری بالاتر و عمق حافظه بیشتری دارند و برای استفاده طولانی‌مدت در آزمایشگاه مناسب‌ترند.

ESR در خازن چیست و چرا اندازه‌گیری آن مهم است؟

ESR یا "مقاومت سری معادل"، مقاومتی است که به طور ناخواسته در داخل خازن وجود دارد. افزایش ESR (معمولاً در اثر فرسودگی خازن‌های الکترولیتی) یکی از شایع‌ترین دلایل خرابی منابع تغذیه و مدارهای الکترونیکی است. LCR متر می‌تواند این پارامتر را اندازه‌گیری کرده و خازن‌های معیوب را شناسایی کند.
