رله کنترل سطح مایعات چیست و چگونه کار می‌کند؟

سیستم کنترل سطح مایعات صنعتی معمولاً از دو بخش مجزا تشکیل شده است:

1. سنسورها (الکترودها): میله‌هایی از جنس استیل ضد زنگ که داخل آب (چاه یا مخزن) قرار می‌گیرند.

2. رله کنترل سطح (داخل تابلو برق): مغز متفکر سیستم که سیگنال‌های ضعیف ارسالی از سنسورها را تحلیل کرده و به کنتاکتورِ پمپ، فرمان روشن یا خاموش می‌دهد.

اساس کار رله‌های کنترل سطح (الکترونیکی) بر پایه "رسانایی آب" است. رله، یک جریان الکتریکی بسیار ضعیف (که برای انسان بی‌خطر است) را به داخل آب می‌فرستد. وقتی آب بالا می‌آید و به سنسور بالایی می‌رسد، مدار الکتریکی از طریق خودِ آب بسته می‌شود و رله می‌فهمد که مخزن پر شده است؛ در نتیجه فرمان قطع پمپ را صادر می‌کند.

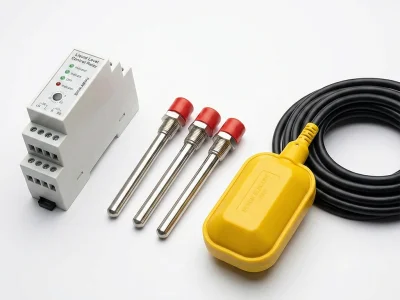

انواع دستگاه کنترل سطح مایعات (فلوتر) در صنعت

اگرچه کلمه "فلوتر" برای شناورهای توالت فرنگی و کولر هم استفاده می‌شود، اما در برق صنعتی ما با دو تکنولوژی اصلی سروکار داریم:

الف) رله کنترل سطح الکترونیکی (تابلویی)

این دستگاه داخل تابلو برق (روی ریل) نصب می‌شود و ۳ عدد سنسور (الکترود) به آن وصل شده و داخل آب می‌روند.

• کاربرد: چاه‌های عمیق کشاورزی، مخازن بزرگ صنعتی، تصفیه‌خانه‌ها و پمپاژ مایعات رسانا (آب، فاضلاب، اسیدهای ضعیف).

• مزیت: دقت بسیار بالا، عدم وجود قطعه متحرک در آب (هیچ‌چیز گیر نمی‌کند)، امکان تنظیم حساسیت نسبت به املاح آب.

ب) فلوتر برقی مکانیکی (فلوتر صابونی / کابلی)

این فلوترها که در بازار اصطلاحاً به آن‌ها فلوتر صابونی یا گلابی می‌گویند، شامل یک بدنه پلاستیکی (شبیه به قالب صابون) هستند که به یک کابل ضد آب متصل‌اند و مستقیماً روی آب شناور می‌شوند. داخل فلوتر صابونی یک ساچمه فلزی و یک میکروسوئیچ قرار دارد. وقتی آب بالا می‌آید، فلوتر کج شده، ساچمه حرکت می‌کند و سوئیچ قطع می‌شود.

• کاربرد: مخازن ذخیره آب پلاستیکی ساختمان، منابع هوایی، استخرها، کف‌کش‌ها و چاه‌های کم عمق.

• مزیت: نصب بسیار آسان، قیمت ارزان، عدم نیاز به تابلو برق پیچیده (فلوتر صابونی می‌تواند مستقیماً سر راه برق پمپ‌های کوچک تک فاز قرار گیرد و آن‌ها را قطع و وصل کند).

بررسی تخصصی برندهای لول کنترل در پارس تارا

برای خرید یک سیستم اتوماسیون آبرسانی مطمئن، انتخاب برند حیاتی است. الکترودهای بی‌کیفیت به سرعت در آب زنگ می‌زنند و رله‌های ضعیف دچار خطای تشخیص می‌شوند.

🇮🇷 کنترل سطح شیوا امواج (Shiva Amvaj)

پرچمدار تجهیزات کنترل مایعات در ایران! رله کنترل سطح مایعات شیوا امواج قابلیت تنظیم حساسیت (Sensitivity) بر اساس میزان املاح آب را دارد (از ۱ تا ۱۰۰ کیلو اهم). اگر آب چاه شما املاح کمی دارد (مثل آب مقطر یا آب تصفیه شده که رسانایی ضعیفی دارد)، شیوا امواج به راحتی آن را تشخیص می‌دهد. همچنین سنسورهای (الکترود) استیل این برند در برابر خوردگی بی‌نظیرند.

🇮🇷 کنترل سطح برنا الکترونیک (Borna)

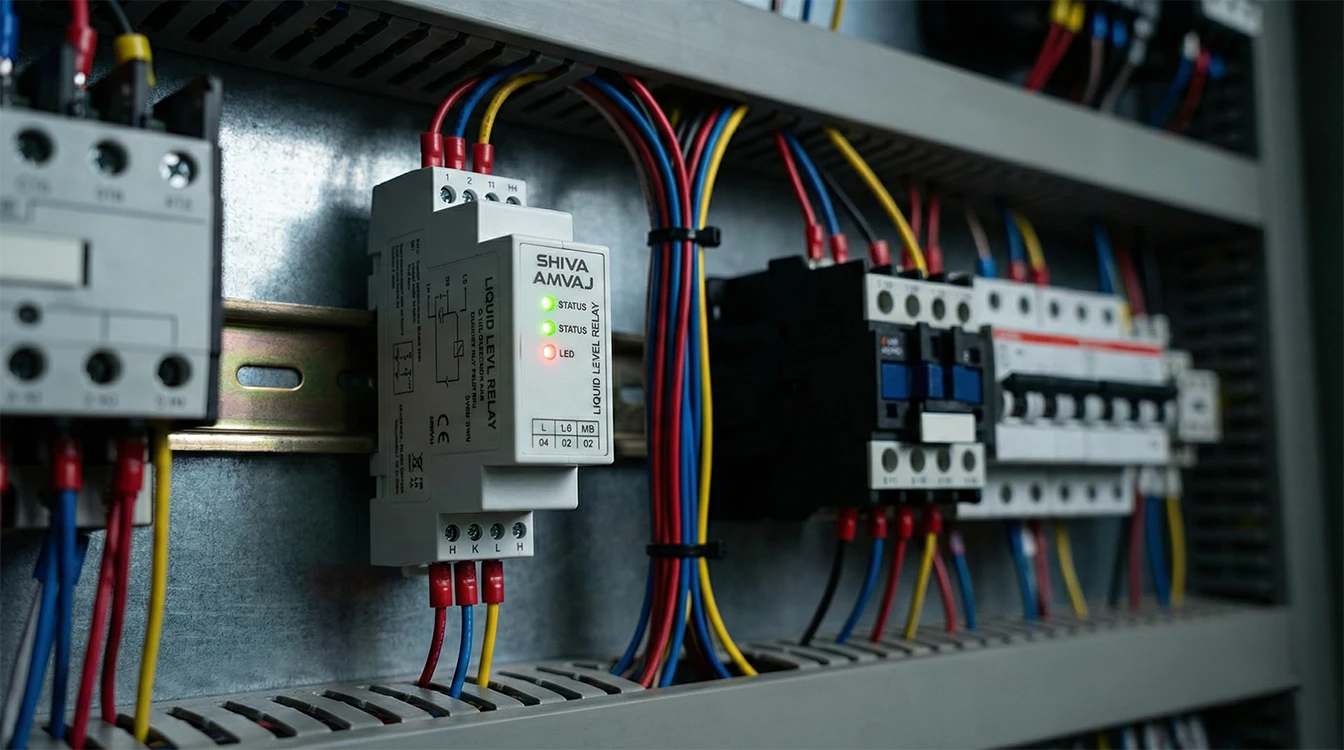

برنا الکترونیک سال‌هاست که رله‌های کنترل سطح (مدل‌های LM و LM-2) را برای سخت‌ترین شرایط صنعتی تولید می‌کند. کنترل سطح مایعات برنا در برابر نوسانات شدید برق چاه‌های کشاورزی بسیار مقاوم است و مدار داخلی آن ایزولاسیون بالایی دارد.

🇨🇳 فلوتر سون الکتریک (Seven Electric)

اگر به دنبال فلوتر برقی کابلی (گلابی) هستید، سون الکتریک بهترین جنس بازار است. کابل‌های فلوتر سون الکتریک از جنس نئوپرن ضد آب هستند که در درازمدت داخل آب خشک و شکننده نمی‌شوند و ساچمه داخلی آن‌ها گیر نمی‌کند. این فلوترها در متراژهای کابل مختلف (۲ متر، ۵ متر و...) موجودند.

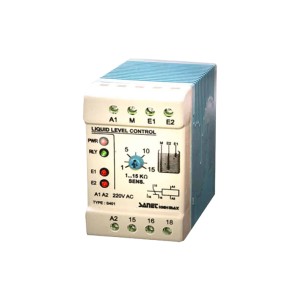

🇮🇷 کنترل سطح میکرومکس و صانت الکترونیک

برای کسانی که تابلوهای کوچک می‌سازند یا به دنبال پروژه‌های اقتصادی هستند، میکرومکس با رله‌های مینیاتوری خود (سری Tele) و صانت الکترونیک با قیمت‌های رقابتی، گزینه‌های ایده‌آلی هستند که گارانتی و خدمات پس از فروش خوبی نیز ارائه می‌دهند.

🇮🇷 کنترل سطح پارس فانال (Pars Fanal)

محصولات پارس فانال تحت لیسانس آلمان تولید می‌شوند. رله‌های لول کنترل این برند دارای کنتاکت‌های خروجی بسیار قدرتمندی هستند که می‌توانند حتی بدون کنتاکتور، پمپ‌های تک فاز کوچک را مستقیماً فرمان دهند.

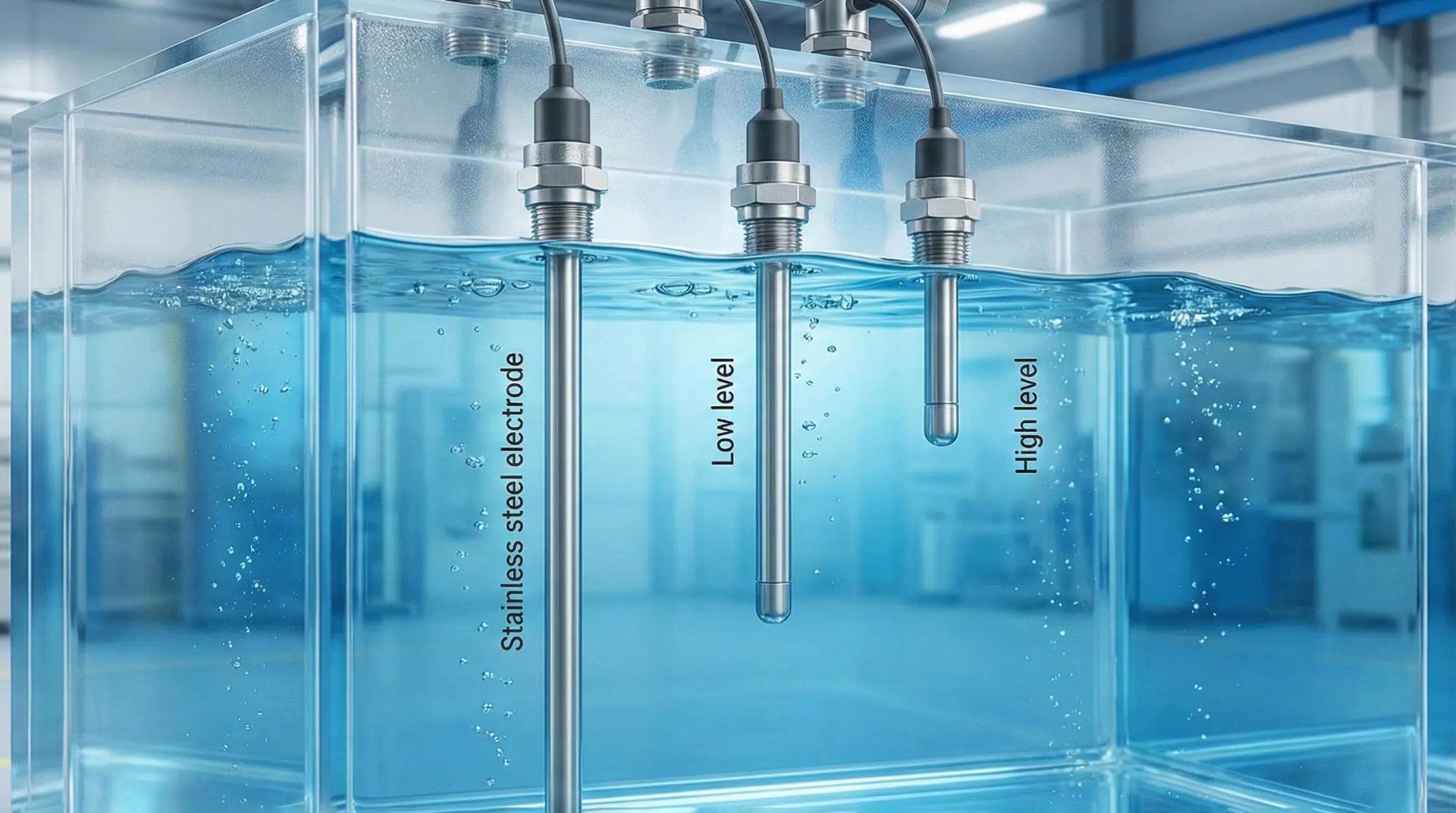

طریقه نصب کنترل سطح مایعات (نقشه مدار فرمان)

یکی از بیشترین جستجوهای مهندسین، نقشه مدار فرمان کنترل سطح مایعات است. نصب رله‌های الکترونیکی تابلویی (۳ سنسوره) از یک قانون کلی پیروی می‌کند. شما باید ۳ سنسور را در ارتفاع‌های مختلف چاه یا مخزن آویزان کنید:

1. سنسور مشترک یا پایه (C / Common):

   این سنسور باید در پایین‌ترین نقطه ممکن (کف مخزن یا زیر پمپ) قرار گیرد. این سنسور همیشه باید داخل آب باشد.

2. سنسور حداقل سطح (L / Low):

   این سنسور در ارتفاعی نصب می‌شود که اگر آب از آن پایین‌تر رفت، خطر خشک کار کردن پمپ وجود دارد. (حد قطع پمپ).

3. سنسور حداکثر سطح (H / High):

   این سنسور در بالاترین نقطه مخزن نصب می‌شود. وقتی آب به این سنسور برسد، یعنی مخزن پر شده و پمپ باید خاموش شود تا آب سرریز نکند.

سیم‌کشی مدار:

ترمینال‌های C, L, H روی رله به سنسورهای متناظر در آب وصل می‌شوند. فاز فرمان به پایه مشترک رله (معمولاً پایه ۱۵) وارد شده و از پایه نرمال باز (NO) به بوبین کنتاکتور می‌رود. به محض پر شدن آب، رله مدار را قطع می‌کند.

تفاوت کاربرد: تخلیه مخزن یا پر کردن مخزن؟

یک رله کنترل سطح می‌تواند دو وظیفه کاملاً برعکس داشته باشد. روی اکثر رله‌ها (مثل شیوا امواج و برنا) پیچ یا دکمه‌ای برای تعیین حالت کار وجود دارد:

• حالت پر کردن (Fill / مخزن هوایی): پمپ زمانی روشن می‌شود که آب مخزن کم شده باشد (سنسور Low از آب بیرون بیاید) و وقتی آب به سنسور High رسید، پمپ خاموش می‌شود تا سرریز نکند.

• حالت تخلیه (Empty / چاه یا سپتیک): پمپ زمانی روشن می‌شود که چاه پر از آب شده باشد (سنسور High در آب غوطه‌ور شود) و شروع به کشیدن آب می‌کند. وقتی آب به سنسور Low رسید، پمپ خاموش می‌شود تا خشک کار نکند.

جدول راهنمای انتخاب سیستم کنترل سطح آب

سوالات متداول (FAQ)

آیا رله کنترل سطح مایعات برق‌گرفتگی ایجاد نمی‌کند؟

خیر به هیچ وجه! ولتاژی که رله به سنسورهای داخل آب می‌فرستد یک ولتاژ بسیار ضعیف (معمولاً زیر ۱۲ ولت متناوب ایزوله شده) و در حد چند میلی‌آمپر است که حتی اگر دست خود را داخل آب کنید، هیچ شوکی احساس نخواهید کرد.

چرا رله کنترل سطح تابلویی من مدام قطع و وصل (پرش) می‌کند؟

این مشکل معمولاً به دو دلیل رخ می‌دهد:

۱. تلاطم شدید آب در مخزن باعث می‌شود آب به طور لحظه‌ای به سنسور بخورد. (راه حل: قرار دادن سنسورها در یک لوله موج‌گیر پلاستیکی در داخل مخزن).

۲. حساسیت (Sensitivity) رله روی عدد خیلی بالایی تنظیم شده و املاح محیطی را به عنوان آب تشخیص می‌دهد. پیچ تنظیم را کمی کم کنید.

آیا سنسور (الکترود) کنترل سطح همراه با دستگاه فروخته می‌شود؟

معمولاً خیر. رله لول کنترل به صورت جداگانه در تابلو نصب می‌شود و شما باید سنسور کنترل سطح مایعات (الکترودهای استیل با روکش پلاستیکی) را به تعداد نیاز (معمولاً ۳ عدد) جداگانه خریداری کنید تا با سیم به رله متصل شوند.

طول سیم کشی از چاه تا تابلو برق چقدر می‌تواند باشد؟

رله‌های باکیفیت مانند شیوا امواج و برنا می‌توانند سیگنال سنسورها را تا فواصل طولانی (گاهی تا ۱۰۰۰ متر با سیم مناسب) بدون افت کیفیت دریافت کنند.
