لیست قیمت و خرید کلید اتوماتیک کمپکت (MCCB) | فیکس و قابل تنظیم

کلید اتوماتیک چیست و چرا "مینیاتوری" کافی نیست؟

بسیاری از مشتریان می‌پرسند: "چرا باید هزینه بیشتری بکنم و کلید اتوماتیک بخرم، وقتی فیوز مینیاتوری هم قطع می‌کند؟" پاسخ در ۳ تفاوت اصلی نهفته است:

1. قدرت قطع (Breaking Capacity): فیوز مینیاتوری نهایتاً تا ۶ یا ۱۰ کیلوآمپر (kA) اتصال کوتاه را تحمل می‌کند. اما کلید اتوماتیک کمپکت می‌تواند شوک‌های وحشتناک تا ۱۰۰ کیلوآمپر را مهار کند. در ورودی تابلو برق اصلی کارخانه‌ها، استفاده از مینیاتوری مثل استفاده از "چتر در برابر سیل" است!

2. قابلیت تنظیم (Adjustability): اکثر کلیدهای اتوماتیک دارای پیچ‌های تنظیم جریان (Ir و Im) هستند. شما می‌توانید دقیقاً مشخص کنید که کلید روی چند آمپر قطع کند (مثلاً کلید ۱۰۰ آمپر را روی ۸۰ آمپر تنظیم کنید). اما مینیاتوری‌ها عدد ثابتی دارند.

3. تجهیزات جانبی: شما می‌توانید به کلید اتوماتیک انواع رله شانت، آندر ولتاژ و موتور اضافه کنید تا آن را از راه دور کنترل کنید؛ قابلیتی که در مینیاتوری‌ها بسیار محدود است.

انواع کلید اتوماتیک بر اساس قابلیت تنظیم

هنگام خرید، اولین سوالی که کارشناسان ما از شما می‌پرسند این است: "فیکس می‌خواهید یا قابل تنظیم؟"

۱. کلید اتوماتیک فیکس (Fix MCCB)

در این مدل، رنج جریان حفاظت مغناطیسی و حرارتی ثابت است و قابل تغییر نیست.

• مزایا: قیمت ارزان‌تر، ابعاد کوچکتر.

• کاربرد: برای مدارهایی که بار مصرفی مشخص و ثابتی دارند (مثل ورودی تابلوهای روشنایی).

۲. کلید اتوماتیک قابل تنظیم حرارتی (Thermal Adj)

در این مدل، فقط جریان حرارتی (اضافه بار) قابل تنظیم است (معمولاً بین ۰.۷ تا ۱ برابر جریان نامی).

• مزایا: انعطاف‌پذیری بالا. اگر موتور شما عوض شود یا بار شبکه تغییر کند، نیازی به تعویض کلید نیست، فقط پیچ تنظیم را می‌چرخانید.

۳. کلید اتوماتیک الکترونیکی (Electronic Trip Unit)

این مدل‌ها به جای مکانیزم فنر و بی متال، از بردهای الکترونیکی هوشمند (Micrologic) استفاده می‌کنند.

• کاربرد: پروژه‌های بسیار حساس (مثل دیتاسنترها) که نیاز به تنظیم دقیق زمان قطع و هماهنگی (Coordination) با سایر کلیدها دارند.

بررسی و مقایسه برندهای موجود در بازار ایران

💎 کلید اتوماتیک اشنایدر (Schneider Electric)

بدون شک اشنایدر رهبر بلامنازع بازار کلید اتوماتیک است. سری‌های NSX (قابل تنظیم) و Easypact (اقتصادی) این برند، استاندارد کیفیت در صنعت هستند.

• ویژگی بارز: عمر مکانیکی فوق‌العاده بالا و تنوع لوازم جانبی. اگر بودجه پروژه اجازه می‌دهد، اشنایدر بهترین انتخاب است.

🇰🇷 کلید اتوماتیک هیوندای (Hyundai)

برند هیوندای کره، محبوب‌ترین برند در بازار ایران از نظر "حجم فروش" است. سری U-Series و HGM هیوندای، کیفیتی فراتر از قیمتشان ارائه می‌دهند. این کلیدها با بدنه‌ای سفید رنگ، رقیب جدی برندهای اروپایی هستند و برای تابلوهای توزیع برق ساختمان‌های بلندمرتبه و کارخانجات متوسط عالی عمل می‌کنند.

🇮🇷 کلید اتوماتیک پارس فانال (Pars Fanal)

یکی از افتخارات صنعت برق ایران. کلیدهای پارس فانال تحت لیسانس شرکت فانال آلمان تولید می‌شوند و دارای ۲ سال گارانتی تعویض هستند.

• چرا بخریم؟ اگر به دنبال تاییدیه اداره برق و سازمان استاندارد هستید و می‌خواهید هزینه‌ها را مدیریت کنید، پارس فانال گزینه‌ای مطمئن و مهندسی‌شده است.

🇮🇷 کلید اتوماتیک الکترو کاوه (Kaveh)

برند کاوه با سابقه‌ای درخشان، کلیدهای اتوماتیک را با قیمتی بسیار رقابتی عرضه می‌کند. این کلیدها برای پروژه‌های انبوه‌سازی و تابلوهای کشاورزی که قیمت تمام‌شده فاکتور اصلی است، پیشنهاد می‌شوند.

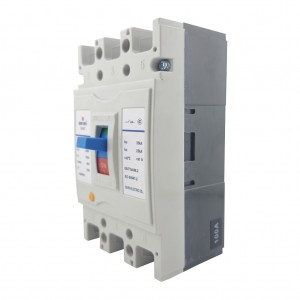

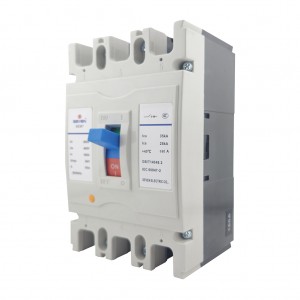

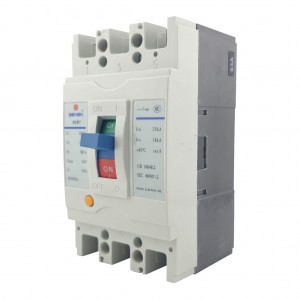

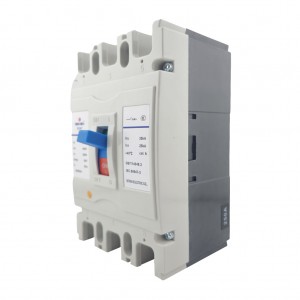

🇨🇳 کلید اتوماتیک چینت (Chint) و سون (Seven)

برند چینت بزرگترین تولیدکننده تجهیزات برق در آسیا است. محصولات این برند به هیچ وجه "چینی بی‌کیفیت" نیستند و استانداردهای UL آمریکا را دارند. برند سون الکتریک نیز با ارائه کیفیت مطلوب و گارانتی پاسخگو، جایگاه خود را در بازار تثبیت کرده است.

راهنمای تنظیم کلید اتوماتیک (اصطلاحات فنی Ir و Im)

روی بدنه کلیدهای قابل تنظیم، معمولاً دو پیچ ولوم می‌بینید:

1. جریان نامی (Ir): این پیچ مربوط به حفاظت "اضافه بار" (Overload) است.

   • مثال: کلید ۱۰۰ آمپر است، اما کابل شما کشش ۸۰ آمپر را دارد. شما ولوم Ir را روی ۰.۸ می‌گذارید تا کلید مثل یک کلید ۸۰ آمپر عمل کند.

2. جریان مغناطیسی (Im): این پیچ مربوط به حفاظت "اتصال کوتاه" (Short Circuit) است.

   • معمولاً روی ۵ تا ۱۰ برابر جریان نامی تنظیم می‌شود تا در لحظه استارت موتورها (که جریان هجومی دارند)، کلید بی‌دلیل قطع نکند.

تجهیزات جانبی که کلید شما را هوشمند می‌کنند

کلید اتوماتیک به تنهایی یک قطع‌کننده مکانیکی است، اما با افزودن تجهیزات زیر (که در داخل کلید نصب می‌شوند) قابلیت‌هایش چند برابر می‌شود:

• رله شانت (Shunt Trip): به شما اجازه می‌دهد با اعمال یک ولتاژ، کلید را قطع کنید (مثلاً اتصال به سنسور دود برای قطع برق هنگام آتش‌سوزی).

• رله آندر ولتاژ (Under Voltage): اگر ولتاژ شبکه افت کند، کلید را قطع می‌کند تا به تجهیزات آسیب نرسد.

• کنتاکت کمکی (Auxiliary): وضعیت قطع یا وصل بودن کلید را به چراغ سیگنال روی درب تابلو یا سیستم PLC گزارش می‌دهد.

• موتور (Motor Mechanism): با نصب موتور روی کلید، می‌توانید آن را از راه دور (ریموت) هم قطع و هم وصل کنید.

نصب و نگهداری (نکات طلایی برای تابلوسازان)

1. رعایت فاصله هوایی: هنگام نصب روی شاسی تابلو، حتماً فاصله‌های استاندارد (از بالا و پایین) را رعایت کنید تا هنگام جرقه زدن (Arcing) اتصال کوتاه رخ ندهد.

2. شینه کشی صحیح: فشار شینه‌های مسی نباید روی ترمینال کلید باشد. حتماً شینه‌ها را قبل از رسیدن به کلید مهار کنید.

3. تست دوره‌ای: برخلاف تصور، کلید اتوماتیک هم نیاز به سرویس دارد. پیشنهاد می‌شود سالانه یکبار (در زمان خاموشی کارخانه) مکانیزم قطع و وصل آن را چند بار دستی چک کنید تا فنرها خشک نشوند.

سوالات متداول خرید کلید اتوماتیک (MCCB)

تفاوت کلید اتوماتیک (MCCB) با کلید هوایی (ACB) چیست؟

کلید اتوماتیک معمولاً تا رنج ۱۶۰۰ آمپر ساخته می‌شود، اما کلید هوایی برای آمپراژهای بسیار بالا (از ۱۰۰۰ تا ۶۳۰۰ آمپر) و به عنوان کلید اصلی (Main) در ورودی تابلوهای بزرگ استفاده می‌شود. همچنین دقت حفاظت و قابلیت‌های شبکه در کلید هوایی بسیار بیشتر است.

آیا می‌توان از کلید اتوماتیک سه پل برای مصرف کننده تک فاز استفاده کرد؟

بله. شما می‌توانید فاز و نول را به ورودی کلید متصل کنید (دو پل را درگیر کنید). در مدل‌های الکترونیکی و برخی مدل‌های حرارتی خاص، باید نحوه سربندی (سری کردن پل‌ها) طبق کاتالوگ سازنده انجام شود تا هر سه پل گرم شده و حفاظت عمل کند.

منظور از ICS و ICU روی پلاک کلید چیست؟

این دو عدد قدرت قطع اتصال کوتاه را نشان می‌دهند:

• ICU (قدرت قطع نهایی): جریانی که کلید می‌تواند "یک بار" قطع کند و احتمالاً بعد از آن نیاز به تعمیر یا تعویض دارد.

• ICS (قدرت قطع سرویس): جریانی که کلید می‌تواند "چندین بار" قطع کند و همچنان سالم بماند. (هنگام خرید، بهتر است به عدد ICS توجه کنید که واقعی‌تر است).

آیا کلید اتوماتیک پارس فانال برای پمپ آب کشاورزی مناسب است؟

بله. کلیدهای اتوماتیک پارس فانال و کاوه به دلیل طراحی بومی‌سازی شده، مقاومت خوبی در برابر گرد و غبار و نوسانات برق شبکه‌های روستایی دارند و گزینه‌ای عالی و مقرون‌به‌صرفه برای تابلوهای کشاورزی هستند.
