تجهیزات نصب و اتصال خورشیدی

راهنمای جامع تجهیزات نصب و اتصال در سیستم‌های خورشیدی

نصب صحیح و استفاده از تجهیزات استاندارد در سیستم‌های خورشیدی، به اندازه انتخاب قطعات اصلی حائز اهمیت است. تجهیزات نصب و اتصال خورشیدی نه تنها امنیت فیزیکی پنل‌ها را تضمین می‌کنند، بلکه نقش حیاتی در انتقال کارآمد و ایمن انرژی الکتریکی دارند.

چرا تجهیزات نصب و اتصال استاندارد ضروری است؟

• پایداری فیزیکی: محافظت از پنل‌ها و سازه در برابر بادهای شدید، برف سنگین و زلزله.

• ایمنی الکتریکی: جلوگیری از آتش‌سوزی، اتصالی و برق‌گرفتگی از طریق کابل‌کشی و اتصالات استاندارد.

• بهره‌وری بهینه: نصب پنل‌ها در زاویه و جهت صحیح برای حداکثر جذب نور خورشید.

• طول عمر سیستم: حفاظت از سرمایه‌گذاری شما در برابر آسیب‌های فیزیکی و الکتریکی.

اجزای اصلی تجهیزات نصب و اتصال خورشیدی

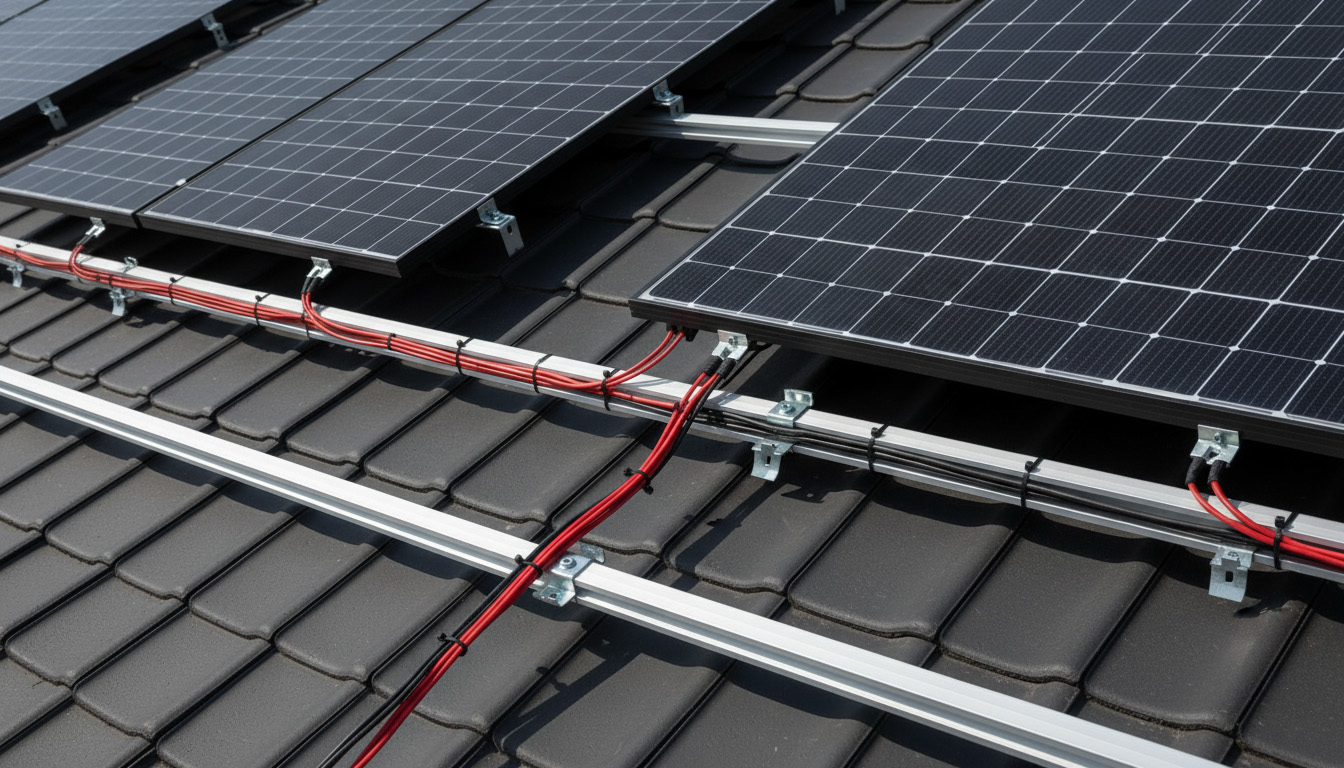

• ۱. سازه و استراکچر نصب پنل خورشیدی (Solar Mounting Structure): تکیه‌گاه اصلی

  • نقش: این سازه‌ها چارچوبی محکم و ایمن برای نگهداری پنل‌های خورشیدی در ارتفاع و زاویه مناسب فراهم می‌کنند.

  • مواد سازنده: عمدتاً از آلومینیوم (به دلیل مقاومت در برابر خوردگی و وزن کم) و در برخی موارد از فولاد گالوانیزه ساخته می‌شوند.

  • انواع:

    • سازه سقفی (Roof Mount): برای نصب پنل‌ها روی سقف‌های شیروانی یا مسطح. شامل ریل‌ها، بست‌های نگهدارنده، کلمپ‌ها و قلاب‌های اتصال به سقف.

    • سازه زمینی (Ground Mount): برای نصب پنل‌ها روی زمین. معمولاً شامل پایه‌های بلندتر و مقاوم‌تر است.

    • سازه قابل تنظیم (Adjustable Mount): امکان تغییر زاویه پنل‌ها در فصول مختلف برای بهینه‌سازی تولید انرژی.

    • سازه سایبان (Carport/Canopy): برای ایجاد سایبان در پارکینگ‌ها و فضاهای باز، همراه با تولید برق.

  • فاکتورهای انتخاب: مقاومت در برابر باد و برف، جنس مواد، نوع سقف یا زمین، قابلیت تنظیم زاویه.

  • لینک به صفحه تخصصی: برای اطلاعات کامل‌تر و مشاهده محصولات، به صفحه [لینک به صفحه سازه و استراکچر نصب پنل] مراجعه کنید.

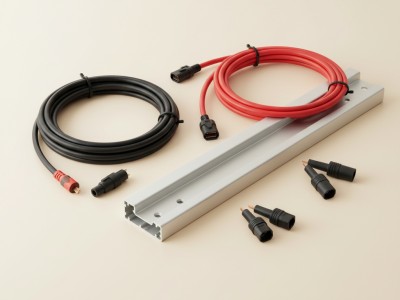

• ۲. کابل خورشیدی (Solar Cable): رگ‌های انتقال انرژی

  • نقش: کابل‌های خورشیدی وظیفه انتقال جریان الکتریکی (DC و AC) بین اجزای مختلف سیستم (پنل‌ها، اینورتر، باتری) را بر عهده دارند.

  • ویژگی‌های مهم:

    • مقاومت در برابر UV: برای مقاومت در برابر تابش مستقیم نور خورشید و عوامل جوی.

    • عایق‌بندی دوگانه: برای ایمنی بیشتر و جلوگیری از اتصالی.

    • مقاومت در برابر دما: تحمل دماهای بالا و پایین.

    • ضد آب: برای محافظت در برابر رطوبت و باران.

    • استانداردها: معمولاً مطابق با استانداردهای IEC و TUV.

  • انواع: کابل‌های DC (برای اتصال پنل‌ها به کنترلر/اینورتر) و کابل‌های AC (برای اتصال اینورتر به شبکه/مصرف‌کننده‌ها).

  • فاکتورهای انتخاب: سطح مقطع مناسب (بر حسب آمپر و طول کابل)، جنس رسانا (مس)، مقاومت در برابر عوامل محیطی.

  • لینک به صفحه تخصصی: برای اطلاعات کامل‌تر و مشاهده محصولات، به صفحه [لینک به صفحه کابل و کانکتور خورشیدی] مراجعه کنید.

• ۳. کانکتور خورشیدی (Solar Connector - MC4): اتصالات ایمن و ضد آب

  • نقش: کانکتورهای MC4 (Multi-Contact 4mm) رایج‌ترین نوع کانکتور در سیستم‌های خورشیدی هستند که اتصالات سریع، ایمن و ضد آب را بین پنل‌ها و کابل‌ها فراهم می‌کنند.

  • ویژگی‌های مهم:

    • ضد آب و گرد و غبار (IP67/IP68): برای محافظت از اتصالات در برابر رطوبت و عوامل محیطی.

    • اتصال محکم: اطمینان از هدایت الکتریکی بهینه و جلوگیری از شل شدن.

    • ایمنی: جلوگیری از تماس تصادفی با بخش‌های برق‌دار.

  • انواع: کانکتورهای نر و ماده، کانکتورهای شاخه‌ای (Branch Connectors) برای موازی کردن پنل‌ها.

  • فاکتورهای انتخاب: کیفیت ساخت، مقاومت در برابر UV، استانداردها (TUV).

  • لینک به صفحه تخصصی: (همان صفحه کابل و کانکتور خورشیدی)

• ۴. سایر لوازم جانبی:

  • جعبه تقسیم (Combiner Box): برای تجمیع سیم‌کشی پنل‌ها و حفاظت از سیستم.

  • بست کابل (Cable Clips/Ties): برای مدیریت و نظم‌دهی کابل‌ها.

  • فیوز و سرج ارستر (Surge Arrester): برای حفاظت در برابر اضافه ولتاژ و صاعقه.

نکات مهم در نصب و اتصال سیستم خورشیدی

• استانداردها: همیشه از تجهیزات استاندارد و مورد تأیید استفاده کنید.

• تخصص: نصب سیستم‌های خورشیدی به دانش فنی و تجربه نیاز دارد. توصیه می‌شود این کار را به متخصصین بسپارید.

• ایمنی: رعایت کامل نکات ایمنی در هنگام نصب، به خصوص در ارتفاع و هنگام کار با برق.

• محاسبات دقیق: انجام محاسبات دقیق برای انتخاب سطح مقطع کابل‌ها، نوع سازه و تعداد بست‌ها.

با انتخاب و نصب صحیح تجهیزات نصب و اتصال خورشیدی، می‌توانید از ایمنی، پایداری و عملکرد بهینه سیستم خورشیدی خود در سالیان متمادی اطمینان حاصل کنید.

---

سوالات متداول (FAQ) درباره تجهیزات نصب و اتصال خورشیدی

۱. چرا سازه و استراکچر نصب پنل خورشیدی مهم است؟

سازه‌ها، پنل‌ها را به صورت ایمن و با زاویه مناسب روی سقف یا زمین نگه می‌دارند، از آن‌ها در برابر باد، برف و زلزله محافظت می‌کنند و بهینه‌سازی تولید انرژی را تضمین می‌کنند.

۲. تفاوت کابل خورشیدی با کابل‌های معمولی چیست؟

کابل‌های خورشیدی دارای عایق‌بندی دوگانه، مقاومت بالا در برابر اشعه UV، دما و رطوبت هستند که کابل‌های معمولی این ویژگی‌ها را ندارند و در محیط بیرونی به سرعت دچار فرسایش می‌شوند.

۳. کانکتور MC4 چیست و چرا استفاده از آن ضروری است؟

کانکتور MC4 رایج‌ترین کانکتور در سیستم‌های خورشیدی است که اتصالات الکتریکی را بین پنل‌ها و کابل‌ها به صورت سریع، محکم، ایمن و کاملاً ضد آب و گرد و غبار (با درجه حفاظت IP67/IP68) برقرار می‌کند.

۴. آیا می‌توانم زاویه نصب پنل‌های خورشیدی را تغییر دهم؟

بله، با استفاده از سازه‌های قابل تنظیم (Adjustable Mounting Systems) می‌توانید زاویه پنل‌ها را در فصول مختلف سال تغییر دهید تا حداکثر تابش نور خورشید را دریافت کرده و تولید انرژی را بهینه کنید.

۵. آیا خودم می‌توانم سیستم خورشیدی را نصب کنم؟

نصب سیستم‌های خورشیدی، به خصوص سیستم‌های بزرگ و متصل به شبکه، نیاز به دانش فنی و تجربه دارد. توصیه می‌شود برای ایمنی و عملکرد بهینه، این کار را به متخصصین و نصابان مجرب بسپارید.
