کنترلر شارژ خورشیدی

راهنمای جامع خرید و انتخاب کنترلر شارژ خورشیدی

کنترلر شارژ خورشیدی، عنصری حیاتی در هر سیستم خورشیدی جدا از شبکه (Off-Grid) و هیبریدی است که برای ذخیره‌سازی انرژی از باتری استفاده می‌کند. این دستگاه نه تنها از باتری‌های شما در برابر آسیب محافظت می‌کند، بلکه با بهینه‌سازی فرآیند شارژ، به افزایش راندمان و طول عمر کل سیستم خورشیدی نیز کمک می‌کند.

۱. کنترلر شارژ خورشیدی چیست و چرا به آن نیاز داریم؟

پنل‌های خورشیدی، برقی با ولتاژ متغیر تولید می‌کنند. اگر این برق بدون کنترل مستقیماً به باتری متصل شود، می‌تواند منجر به دو مشکل عمده شود:

• شارژ بیش از حد (Overcharge): ولتاژ بیش از حد می‌تواند به باتری آسیب برساند، باعث گرم شدن بیش از حد و در نهایت کاهش عمر یا حتی خرابی باتری شود.

• دشارژ بیش از حد (Over-discharge): اگر باتری بدون کنترل تا ولتاژ بسیار پایین دشارژ شود، به خصوص در شب یا روزهای ابری، به آن آسیب جدی وارد می‌شود.کنترلر شارژ خورشیدی با نظارت بر ولتاژ باتری و تنظیم جریان خروجی از پنل‌ها، از بروز این مشکلات جلوگیری کرده و سلامت باتری‌ها را تضمین می‌کند.

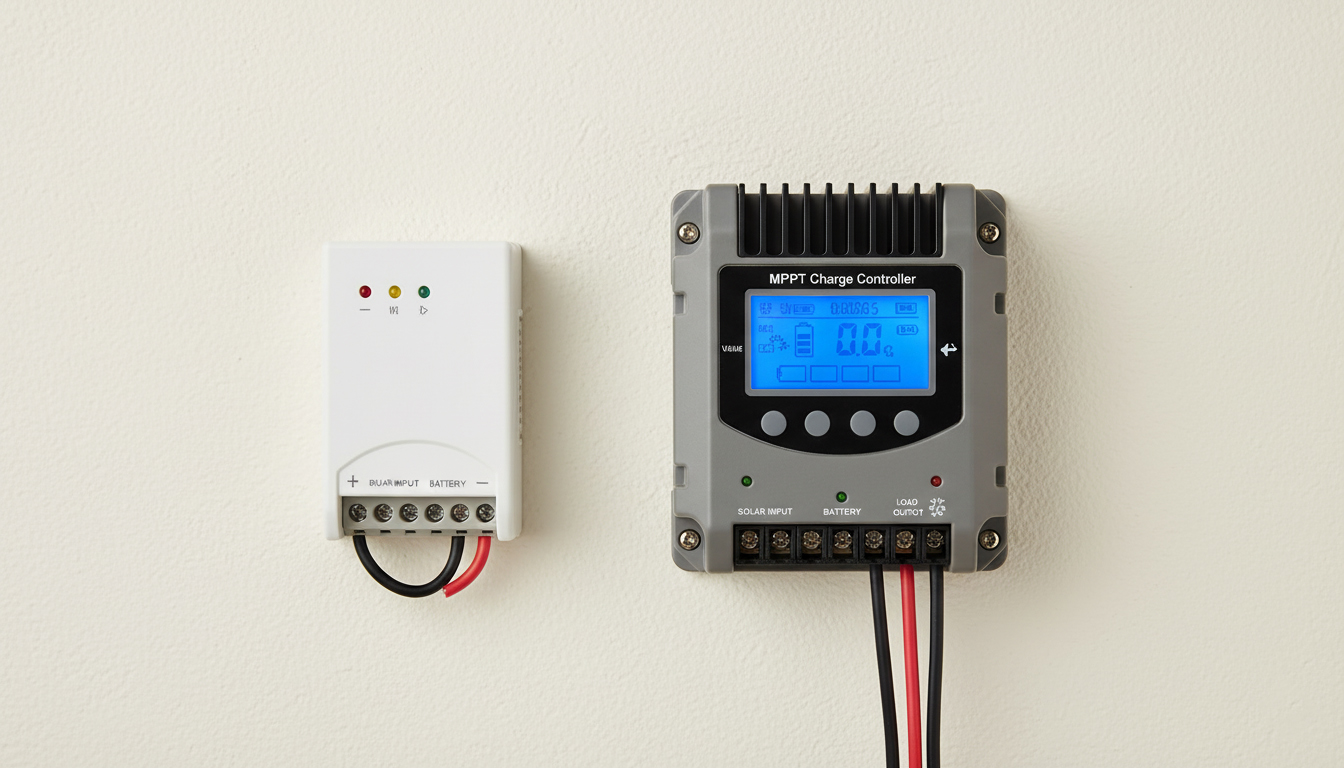

۲. انواع کنترلر شارژ خورشیدی: PWM در مقابل MPPT

دو تکنولوژی اصلی در کنترلرهای شارژ خورشیدی وجود دارد که هر یک مزایا و محدودیت‌های خاص خود را دارند:

• ۲.۱. کنترلر شارژ PWM (Pulse Width Modulation): اقتصادی و ساده

  • عملکرد: کنترلرهای PWM با تنظیم ولتاژ پنل‌ها به ولتاژ باتری، جریان شارژ را با پالس‌های قطع و وصل سریع (PWM) کنترل می‌کنند. آن‌ها اساساً ولتاژ پنل را "trim" می‌کنند تا با ولتاژ باتری مطابقت داشته باشد.

  • مزایا:

    • قیمت پایین: قیمت کنترلر شارژ PWM به طور قابل توجهی ارزان‌تر است.

    • سادگی: طراحی ساده‌تر و قابل اعتماد.

    • مناسب برای سیستم‌های کوچک: ایده‌آل برای سیستم‌های با توان پایین (مانند روشنایی خورشیدی کوچک، شارژرهای پرتابل).

  • محدودیت‌ها:

    • راندمان پایین‌تر: راندمان تبدیل انرژی آن‌ها معمولاً بین ۷۰% تا ۸۰% است.

    • عدم تطابق ولتاژ: ولتاژ پنل و باتری باید نزدیک به هم باشد (مثلاً پنل ۱۲ ولت برای باتری ۱۲ ولت). در صورت تفاوت زیاد، انرژی هدر می‌رود.

    • عدم کارایی در شرایط ابری: در شرایط نور کم یا دمای بالا، عملکرد بهینه را ارائه نمی‌دهند.

  • کاربرد: کنترلر شارژ ۱۲ ولت تا کنترلر شارژ ۲۴ ولت با جریان‌های پایین، برای مصارف بسیار سبک و کم‌هزینه.

• ۲.۲. کنترلر شارژ MPPT (Maximum Power Point Tracking): راندمان بالا و هوشمند

  • عملکرد: کنترلرهای MPPT بسیار پیشرفته‌تر هستند. آن‌ها به طور مداوم "نقطه حداکثر توان" (MPP) پنل‌های خورشیدی را ردیابی می‌کنند تا همواره بیشترین توان ممکن را از پنل‌ها استخراج کنند. این کار با تنظیم ولتاژ و جریان پنل به صورت پویا و تبدیل ولتاژ بالاتر پنل به جریان بیشتر برای شارژ باتری انجام می‌شود.

  • مزایا:

    • راندمان بسیار بالا: راندمان آن‌ها معمولاً بین ۹۲% تا ۹۹% است. این به معنای تولید انرژی بیشتر از همان پنل‌هاست.

    • بهره‌وری بالاتر: می‌توانند تا ۳۰% (و گاهی بیشتر) انرژی بیشتری نسبت به PWM از پنل‌ها استخراج کنند، به خصوص در شرایط دمای بالا یا نور کم.

    • انعطاف‌پذیری ولتاژ: می‌توانند با پنل‌هایی با ولتاژ بسیار بالاتر از ولتاژ باتری کار کنند (مثلاً پنل‌های ۶۰ سلولی یا ۷۲ سلولی که ولتاژ بالاتری دارند را به باتری‌های ۱۲ یا ۲۴ ولت متصل کنند).

    • کاهش هزینه‌های سیم‌کشی: به دلیل قابلیت کار با ولتاژهای بالاتر پنل، می‌توان از کابل‌های نازک‌تر و با افت ولتاژ کمتر استفاده کرد.

  • محدودیت:

    • قیمت بالاتر: قیمت کنترلر شارژ MPPT به طور قابل توجهی بیشتر است.

  • کاربرد: ایده‌آل برای سیستم‌های خورشیدی متوسط تا بزرگ، نیروگاه‌های خورشیدی، سیستم‌های خانگی و هر کاربردی که به حداکثر بهره‌وری و انعطاف‌پذیری نیاز دارد.

۳. فاکتورهای کلیدی در انتخاب کنترلر شارژ خورشیدی

برای انتخاب بهترین کنترلر شارژ خورشیدی برای سیستم خود، به نکات زیر توجه کنید:

• ۳.۱. جریان نامی (Rated Current - Amps): مهم‌ترین مشخصه، جریان نامی کنترلر است (مثلاً کنترلر شارژ ۲۰ آمپر، کنترلر شارژ ۶۰ آمپر). این جریان باید حداقل ۲۰% تا ۲۵% بیشتر از حداکثر جریان خروجی پنل‌های خورشیدی شما باشد.

• ۳.۲. ولتاژ سیستم باتری (Battery Voltage): کنترلر شارژ باید با ولتاژ بانک باتری شما (۱۲V, 24V, 48V) سازگار باشد. بسیاری از کنترلرها به صورت خودکار ولتاژ سیستم را تشخیص می‌دهند.

• ۳.۳. حداکثر ولتاژ ورودی از پنل (Max PV Input Voltage): این فاکتور برای کنترلرهای MPPT بسیار مهم است. ولتاژ مدار باز (Voc) آرایه پنل‌های شما هرگز نباید از حداکثر ولتاژ ورودی کنترلر فراتر رود، به خصوص در دماهای پایین.

• ۳.۴. تکنولوژی (PWM یا MPPT): با توجه به بودجه، اندازه سیستم و نیاز به راندمان، بین PWM و MPPT انتخاب کنید. برای سیستم‌های بزرگ و با سرمایه‌گذاری بالا، MPPT تقریباً همیشه بهترین گزینه است.

• ۳.۵. قابلیت‌های حفاظتی: یک کنترلر خوب باید دارای حفاظت‌های لازم در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، قطبیت معکوس، اضافه ولتاژ و اضافه جریان باشد.

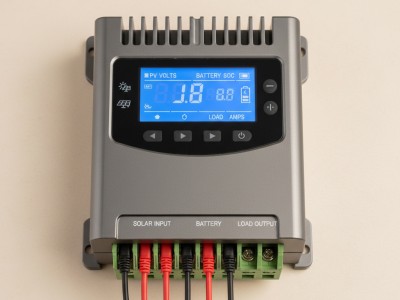

• ۳.۶. قابلیت‌های مانیتورینگ و نمایشگر: بسیاری از کنترلرها دارای نمایشگر LCD برای نمایش اطلاعاتی مانند ولتاژ باتری، جریان شارژ، ولتاژ پنل و وضعیت شارژ هستند. برخی مدل‌های پیشرفته‌تر امکان اتصال به کامپیوتر یا گوشی هوشمند برای پایش از راه دور را نیز فراهم می‌کنند.

۴. نکات نصب و نگهداری کنترلر شارژ خورشیدی

• محل نصب: کنترلر شارژ باید در محلی خشک، خنک و دارای تهویه مناسب نصب شود. از قرار دادن آن در معرض نور مستقیم خورشید یا در محیط‌های بسیار گرم و مرطوب خودداری کنید.

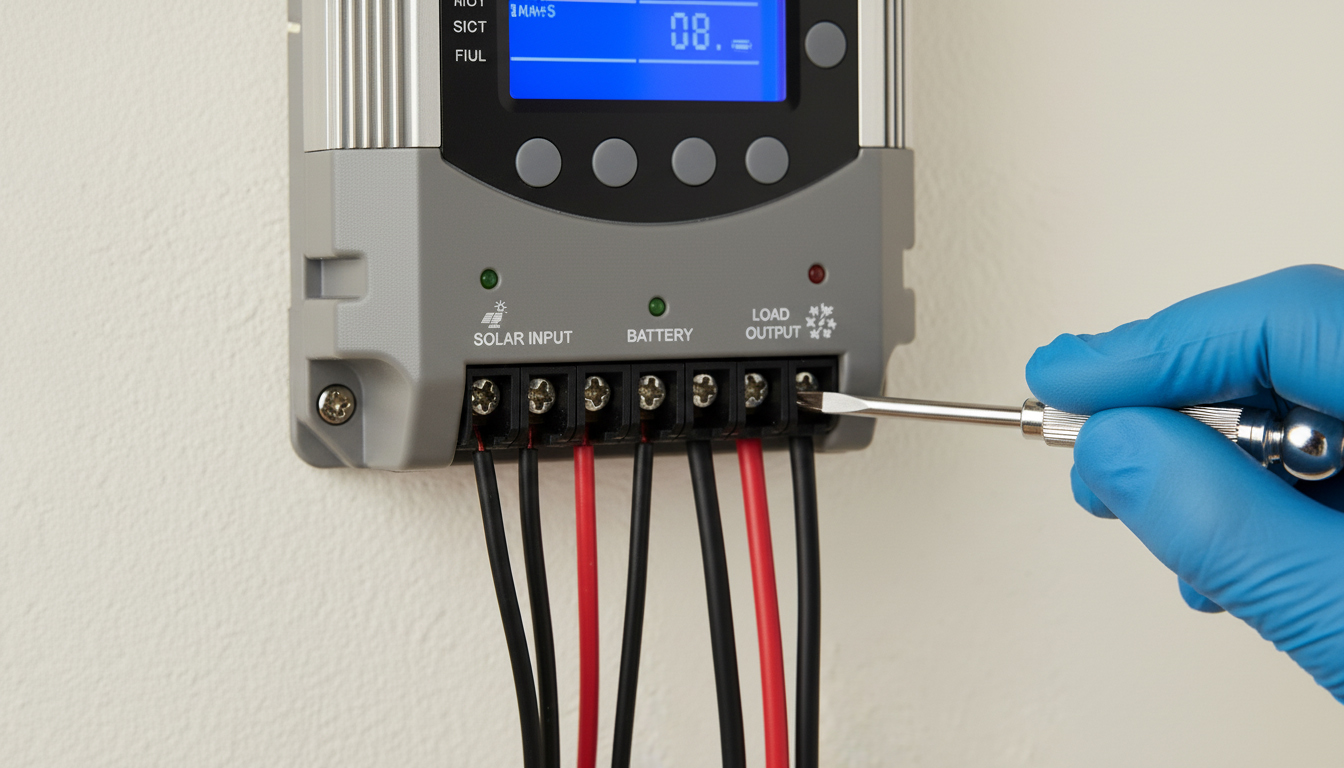

• ترتیب اتصال: همیشه ابتدا باتری را به کنترلر شارژ متصل کنید، سپس پنل‌های خورشیدی را. در زمان قطع اتصال نیز، ابتدا پنل‌ها و سپس باتری را جدا کنید. این ترتیب برای جلوگیری از آسیب به کنترلر حیاتی است.

• سایز کابل: از کابل‌هایی با سطح مقطع مناسب برای اتصال پنل به کنترلر و کنترلر به باتری استفاده کنید تا افت ولتاژ به حداقل برسد.

• بازرسی دوره‌ای: اتصالات را به صورت دوره‌ای از نظر شل بودن یا خوردگی بررسی کنید.

با انتخاب صحیح و نصب اصولی کنترلر شارژ خورشیدی، می‌توانید عمر باتری‌های خود را به حداکثر رسانده و از عملکرد پایدار و بهینه سیستم خورشیدی خود اطمینان حاصل کنید.

سوالات متداول (FAQ) درباره کنترلر شارژ خورشیدی

۱. آیا همیشه به کنترلر شارژ خورشیدی نیاز داریم؟

بله، در هر سیستم خورشیدی که از باتری برای ذخیره‌سازی انرژی استفاده می‌کند (سیستم‌های Off-Grid و Hybrid)، وجود کنترلر شارژ برای محافظت از باتری‌ها ضروری است.

۲. کنترلر MPPT بهتر است یا PWM؟

کنترلر MPPT از نظر راندمان و بهره‌وری انرژی به مراتب بهتر از PWM است (تا ۳۰% انرژی بیشتر). اما قیمت بالاتری دارد. برای سیستم‌های بزرگ، MPPT انتخاب بهتری است، در حالی که PWM برای سیستم‌های کوچک و با بودجه محدود کافی است.

۳. چگونه جریان کنترلر شارژ مورد نیاز را محاسبه کنم؟

برای محاسبه جریان کنترلر، ابتدا جریان حداکثر پنل‌های خورشیدی خود را (با جمع کردن جریان‌های پنل‌های موازی) به دست آورید. سپس یک حاشیه ایمنی ۲۰% تا ۲۵% به آن اضافه کنید. کنترلر شما باید قادر به تحمل این جریان باشد.

۴. آیا می‌توانم پنل‌های خورشیدی با ولتاژ متفاوت را به یک کنترلر شارژ MPPT وصل کنم؟

بله، یکی از مزایای کنترلرهای MPPT این است که می‌توانند ولتاژهای مختلف پنل را به ولتاژ باتری تطبیق دهند. اما همیشه باید اطمینان حاصل کنید که ولتاژ مدار باز (Voc) پنل‌های شما از حداکثر ولتاژ ورودی کنترلر بیشتر نشود.

۵. ترتیب صحیح اتصال کنترلر شارژ چیست؟

همیشه ابتدا باتری را به کنترلر شارژ متصل کنید، سپس پنل‌های خورشیدی را. در زمان جدا کردن نیز، ابتدا پنل‌ها و سپس باتری را قطع کنید. این ترتیب برای جلوگیری از آسیب به کنترلر ضروری است.
