لیست قیمت و خرید رله شیشه‌ ای (رله کمکی)

راهنمای جامع خرید رله شیشه‌ ای (رله فرمان)

شاید بتوان گفت هیچ تابلو برق اتوماسیونی بدون وجود رله‌های شیشه‌ ای کامل نیست. این قطعات که به دلیل قاب شفاف و قابل رویت بودن قطعات داخلی‌شان به "رله شیشه‌ای" یا "Ice Cube Relay" معروف شده‌اند، ارزان‌ترین و مطمئن‌ترین راه برای فرمان دادن به تجهیزات مختلف هستند. اما هنگام خرید رله کمکی باید به چه نکاتی توجه کنیم و کدام برند برای پروژه ما مناسب‌تر است؟

رله شیشه‌ ای چیست و چه کاربردی دارد؟

رله شیشه‌ ای در واقع یک کلید الکترومغناطیسی کوچک است. وقتی ولتاژ به بوبین (Sim) آن اعمال می‌شود، کنتاکت‌های داخلی تغییر وضعیت می‌دهند (بازها بسته، و بسته‌ها باز می‌شوند). کاربردهای اصلی آن عبارتند از:

1. ایزولاسیون (جداکننده): جدا کردن بخش فرمان (PLC حساس با ولتاژ ۲۴ ولت) از بخش قدرت (کنتاکتور با ولتاژ ۲۲۰ ولت). اگر اتصالی رخ دهد، رله می‌سوزد و PLC سالم می‌ماند.

2. تقویت جریان: خروجی سنسورها یا PLC معمولاً جریان بسیار کمی (در حد میلی‌آمپر) دارد. رله این جریان ضعیف را به یک جریان قوی‌تر (مثلاً ۱۰ آمپر) تبدیل می‌کند تا بتواند بوبین یک کنتاکتور بزرگ را تحریک کند.

3. چند فرمانی: با یک فرمان ورودی، می‌توانید چندین خروجی مستقل (مثلاً ۳ کنتاکت مختلف) بگیرید.

انواع رله بر اساس تعداد پایه و کنتاکت

در بازار ایران، رله‌ها بر اساس تعداد پایه‌هایشان شناخته می‌شوند:

• رله ۸ پایه (DPDT): دارای ۲ کنتاکت باز و بسته (Changeover).

• رله ۱۱ پایه (3PDT): دارای ۳ کنتاکت باز و بسته.

• رله ۱۴ پایه (4PDT): دارای ۴ کنتاکت باز و بسته. (نکته: هرچه تعداد پایه بیشتر باشد، می‌توانید فرمان‌های بیشتری را همزمان صادر کنید، اما جریان عبوری از هر کنتاکت معمولاً کمتر می‌شود).

ولتاژ بوبین؛ مهمترین فاکتور انتخاب

قبل از خرید، حتماً ولتاژ مدار فرمان خود را چک کنید. رله‌ها در ولتاژهای زیر موجود هستند:

• DC (جریان مستقیم): 12V, 24V, 48V, 110V (رله ۲۴ ولت DC پرمصرف‌ترین مدل در اتوماسیون است).

• AC (جریان متناوب): 24V, 110V, 220V (رله ۲۲۰ ولت AC پرمصرف‌ترین مدل در تابلوهای سنتی است).

بررسی برندهای موجود در پارس تارا

ما در پارس تارا سعی کرده‌ایم برای هر بودجه و کاربردی، بهترین گزینه را ارائه دهیم:

۱. فیندر (Finder) - ایتالیا 🇮🇹

بدون شک فیندر رهبر بازار رله در جهان است. اگر پروژه حساسی دارید (مثل پتروشیمی یا دستگاه‌های گران‌قیمت) فقط فیندر بخرید.

• مزیت: طول عمر مکانیکی فوق‌العاده بالا، کنتاکت‌های آلیاژ نقره و دکمه تست مکانیکی دقیق.

• رنگ‌بندی: سری DC معمولاً با رنگ آبی و سری AC با رنگ نارنجی مشخص می‌شوند.

۲. اشنایدر الکتریک (Schneider) - فرانسه/اندونزی 🇫🇷

رله‌های سری Zelio اشنایدر (معمولاً مدل RXM) نماد استحکام هستند. این رله‌ها برای محیط‌های صنعتی خشن طراحی شده‌اند و کیفیت فنر و پلاتین بسیار بالایی دارند.

۳. سون الکتریک (Seven Electric) - ایران/چین 🇮🇷🇨🇳

یک گزینه اقتصادی و بسیار پرفروش. رله‌های سون با کپی‌برداری دقیق از استانداردهای جهانی، کیفیت قابل قبولی را با قیمتی بسیار کمتر از برندهای اروپایی ارائه می‌دهند. برای تابلوهای معمولی و پروژه‌های ساختمانی بهترین انتخاب هستند.

۴. چینت (Chint) - چین 🇨🇳

بزرگترین تولیدکننده برق صنعتی در چین. رله‌های چینت دارای استانداردهای بین‌المللی بوده و برای کسانی که به دنبال جنس ارزان اما برنددار (نه متفرقه) هستند، عالی است.

سوکت یا پایه رله (Relay Socket)

فراموش نکنید که رله شیشه‌ ای به تنهایی قابل سیم‌کشی نیست و باید روی پایه رله نصب شود. پایه‌ها معمولاً قابلیت نصب روی ریل مینیاتوری (DIN Rail) را دارند.

• برای رله ۸ پایه -> سوکت ۸ پایه.

• برای رله ۱۱ پایه -> سوکت ۱۱ پایه. (در صفحه هر محصول، سوکت مناسب آن نیز پیشنهاد شده است).

قیمت و خرید آنلاین

قیمت رله کمکی به "برند"، "تعداد کنتاکت" و "ولتاژ" بستگی دارد. شما می‌توانید در این صفحه با استفاده از فیلترهای سمت راست، برند مورد نظر (مثلاً فیندر) و ولتاژ (مثلاً ۲۴ ولت) را انتخاب کنید و سبد خرید خود را تکمیل نمایید. تمامی رله‌ها در پارس تارا با تضمین اصالت کالا و تست سلامت ارسال می‌شوند.

تفاوت رله شیشه‌ ای با کنتاکتور چیست؟ اصلی‌ترین تفاوت در "قدرت تحمل جریان" است. رله‌های شیشه‌ ای برای مدارهای فرمان و جریان‌های پایین (معمولاً زیر ۱۰ آمپر) طراحی شده‌اند، در حالی که کنتاکتورها برای قطع و وصل بارهای قدرت (موتورهای بزرگ) با جریان بالا استفاده می‌شوند. در واقع رله به کنتاکتور فرمان می‌دهد.

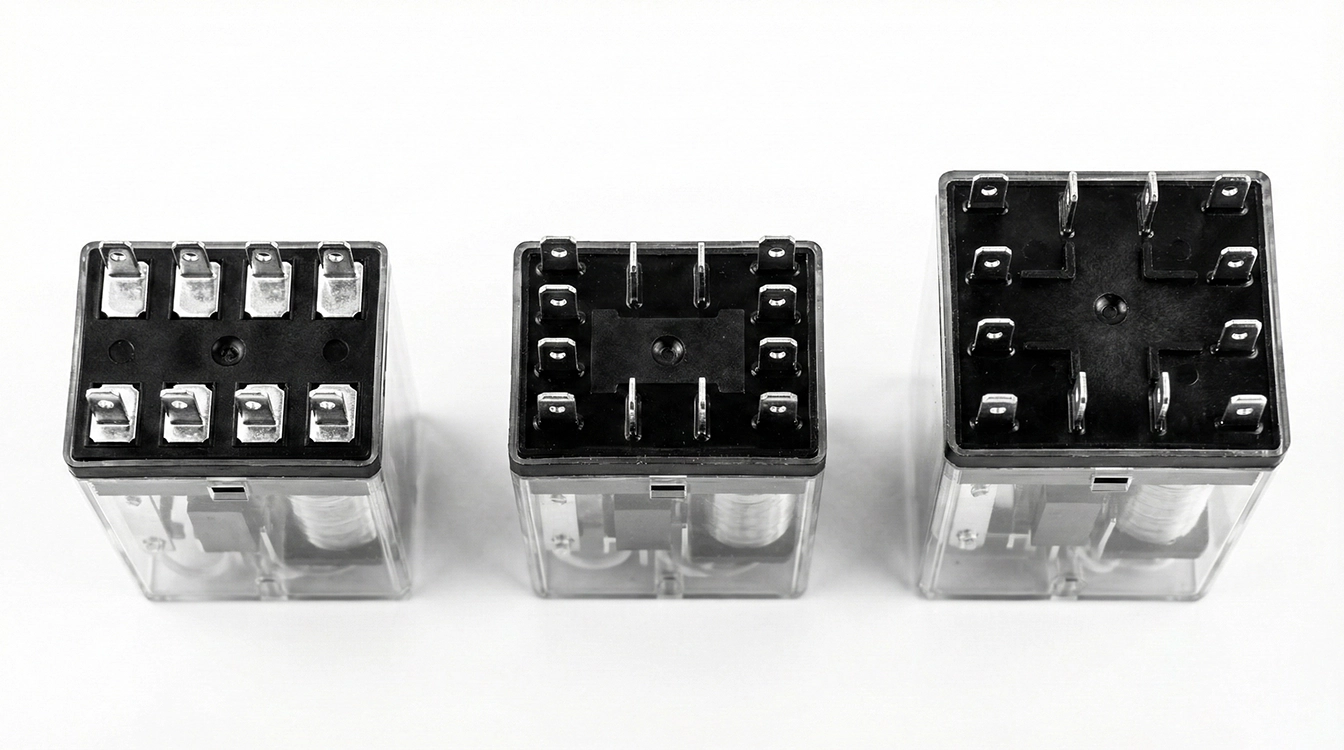

منظور از رله ۸ پایه، ۱۱ پایه و ۱۴ پایه چیست؟ این اعداد نشان‌دهنده تعداد کنتاکت‌های خروجی رله هستند:

• ۸ پایه: دارای ۲ کنتاکت باز و بسته (DPDT).

• ۱۱ پایه: دارای ۳ کنتاکت باز و بسته (3PDT).

• ۱۴ پایه: دارای ۴ کنتاکت باز و بسته (4PDT). هرچه تعداد پایه بیشتر باشد، می‌توانید به تجهیزات بیشتری به صورت همزمان فرمان دهید.

پرسش و پاسخ متداول (FAQ)

چگونه ولتاژ بوبین رله (AC یا DC) را تشخیص دهیم؟

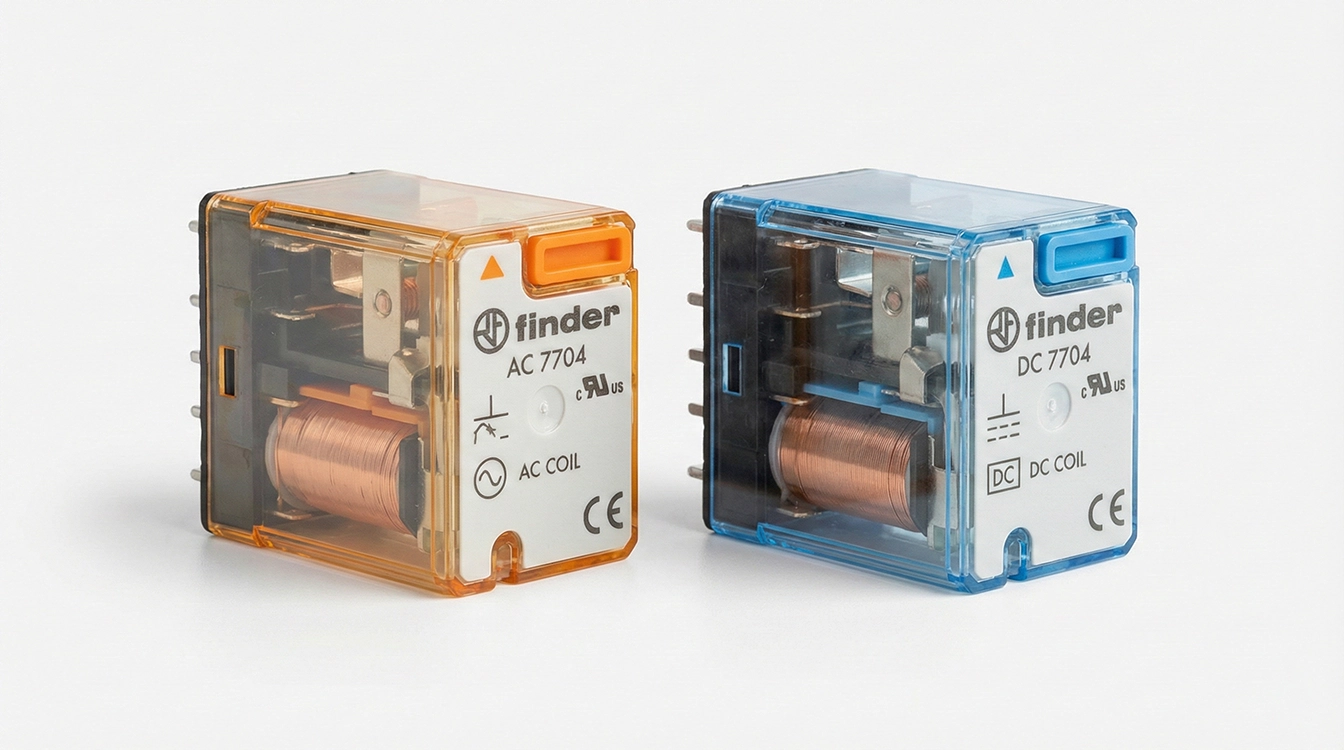

علاوه بر نوشته روی بدنه (Coil Voltage)، در برندهایی مثل فیندر معمولاً از کد رنگ استفاده می‌شود: رنگ نارنجی نشانگر ولتاژ AC (برق شهر) و رنگ آبی نشانگر ولتاژ DC (برق مستقیم) است. همچنین اکثر رله‌های DC دارای نشانگر پلاریته (+ و -) هستند.

آیا برای نصب رله حتماً باید سوکت (پایه رله) بخریم؟

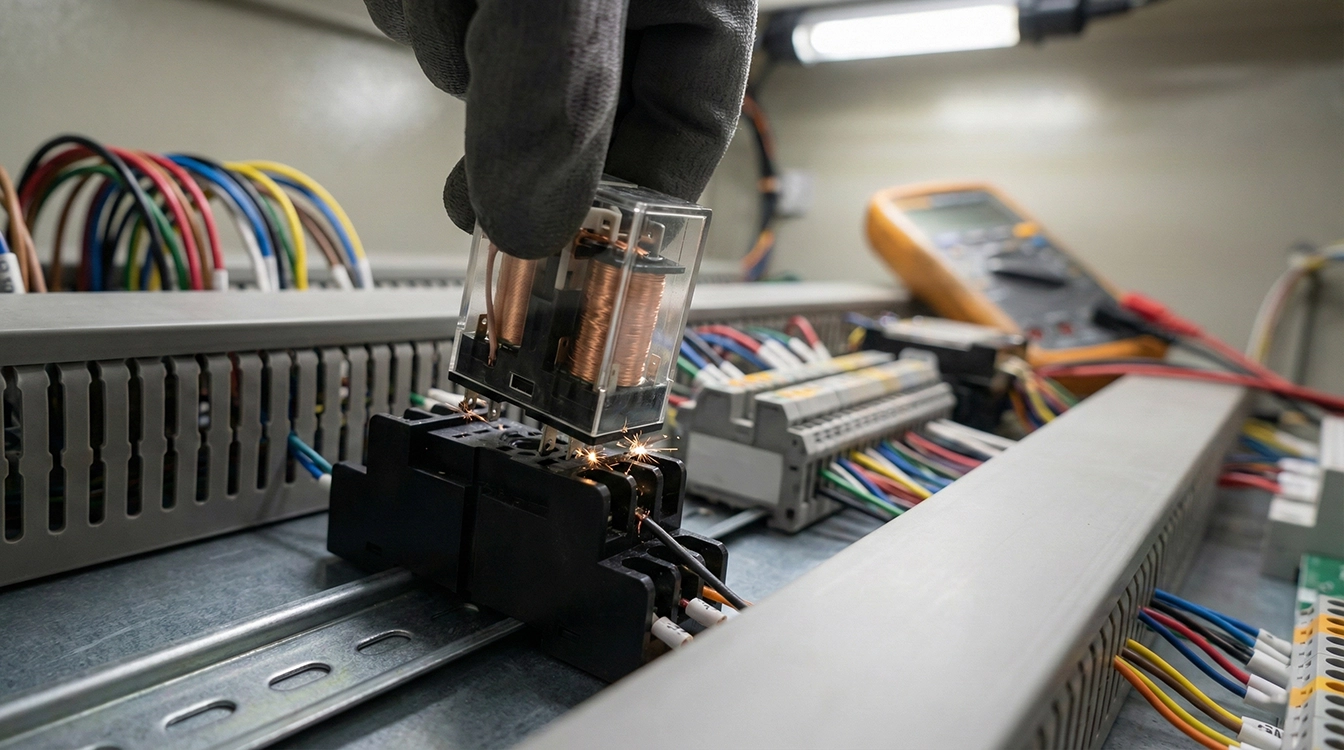

بله. رله‌های شیشه‌ ای (Plug-in) به گونه‌ای طراحی شده‌اند که پایه‌هایشان سوزنی است و نمی‌توان سیم را مستقیم به آن‌ها بست. باید حتماً یک "پایه سوکت" متناسب با تعداد پین‌های رله تهیه کنید تا سیم‌کشی روی سوکت انجام شود و رله به صورت خشابی روی آن بنشیند.

بهترین برند رله شیشه‌ ای برای تابلو PLC کدام است؟

برای خروجی PLC که حساسیت بالایی دارد، برند فیندر (Finder) ایتالیا به دلیل سرعت سوئیچینگ بالا و عدم نویز، بهترین گزینه است. اما برای تابلوهای برق معمولی، برندهای اشنایدر و سون الکتریک نیز عملکرد بسیار مطلوبی دارند.
