سیم‌های ساختمانی (افشان و مفتولی)
سیم‌های ساختمانی: شریان‌های پنهان هر بنا
سیم‌کشی ساختمان، قلب تپنده هر سازه است که زندگی مدرن بدون آن غیرممکن خواهد بود. از روشنایی اتاق‌ها و تغذیه پریزها گرفته تا اتصال لوازم خانگی و سیستم‌های گرمایشی و سرمایشی، همگی وابسته به کیفیت و استاندارد بودن سیم‌های ساختمانی هستند. انتخاب سیم با کیفیت پایین یا نامناسب، نه تنها منجر به افت ولتاژ و هدررفت انرژی می‌شود، بلکه مهم‌تر از آن، یکی از اصلی‌ترین دلایل بروز اتصالی، آتش‌سوزی و حوادث جانی است. دو نوع اصلی از این سیم‌ها، سیم افشان و سیم مفتولی، هر یک با ویژگی‌های منحصربه‌فرد خود، نیازهای خاصی را در سیم‌کشی پوشش می‌دهند.
در پارس تارا، ما مجموعه‌ای کامل از سیم‌های افشان و مفتولی استاندارد را برای انواع پروژه‌های ساختمانی، صنعتی و نیمه‌صنعتی ارائه می‌دهیم. تمامی محصولات ما از مس خالص با خلوص بالا و عایق PVC مرغوب تولید شده‌اند تا حداکثر ایمنی و طول عمر را برای تاسیسات شما تضمین کنند. با مشاوره تخصصی و دسترسی به طیف وسیعی از سایزها و رنگ‌ها، شما می‌توانید به راحتی سیم مناسب برای نیازهای روشنایی، پریزها، تابلو برق و مدارهای کنترلی خود را انتخاب کرده و با اطمینان کامل، یک زیرساخت الکتریکی ایمن و کارآمد ایجاد کنید.
هیچ محصولی یافت نشد
راهنمای جامع انتخاب و خرید سیم‌های ساختمانی (افشان و مفتولی)
سیم‌های ساختمانی ستون فقرات هر سیستم الکتریکی در خانه‌ها، دفاتر کار و حتی محیط‌های صنعتی کوچک هستند. شناخت تفاوت‌ها و کاربردهای دو نوع اصلی آن‌ها، یعنی سیم افشان و سیم مفتولی، برای یک سیم‌کشی ایمن و استاندارد ضروری است.
اهمیت و استاندارد سیم‌های ساختمانی
-
استاندارد ملی: در ایران، سیم‌های ساختمانی باید مطابق با استاندارد ملی ایران (ISIRI 607) تولید شوند. این استاندارد شامل مشخصات هادی (مس آنیل شده با خلوص بالا)، عایق (PVC از نوع C) و ضخامت‌های مجاز است.
-
ایمنی: استفاده از سیم‌های استاندارد خطر آتش‌سوزی ناشی از اتصالی، اضافه بار و گرم شدن بیش از حد را به شدت کاهش می‌دهد.
-
دوام و طول عمر: سیم‌های با کیفیت بالا، مقاومت بیشتری در برابر فرسودگی، خوردگی و عوامل محیطی دارند.
انواع سیم‌های ساختمانی

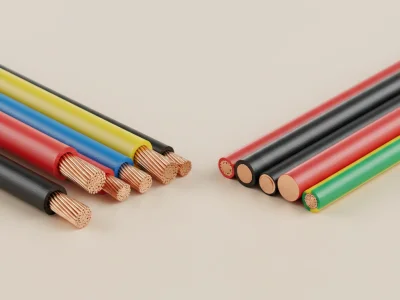

۱. سیم افشان (Flexible Wire)
-
تعریف: این سیم از تعداد زیادی رشته نازک مسی که به هم تابیده شده‌اند تشکیل شده است.
-
ویژگی‌ها:
-

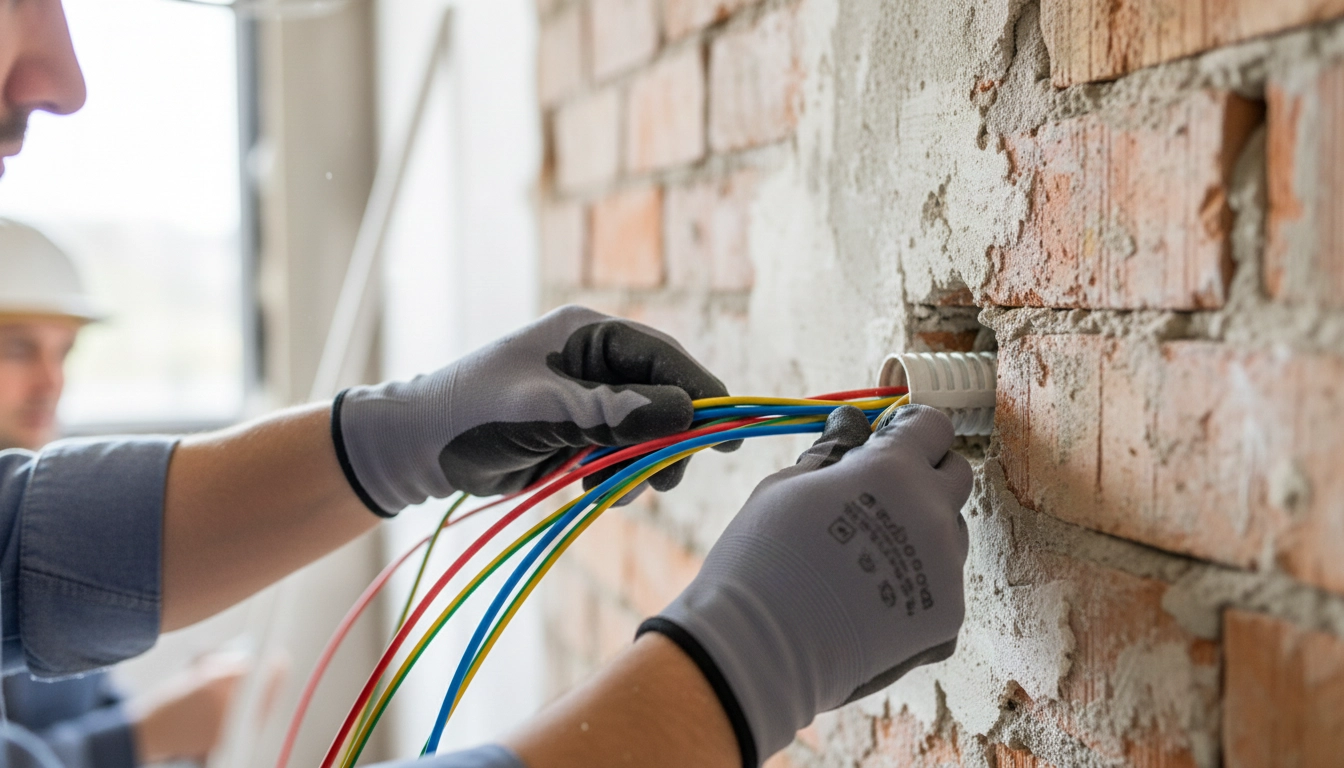

انعطاف‌پذیری بالا: به راحتی خم می‌شود و شکل می‌گیرد، که نصب آن را در مسیرهای پرپیچ‌وخم، داخل لوله‌های خرطومی و داکت‌ها آسان می‌کند.
-
مقاومت در برابر لرزش: به دلیل ساختار رشته‌ای، در برابر لرزش و حرکت مقاوم‌تر است.
-
کاربرد:
-
سیم‌کشی داخلی ساختمان برای روشنایی، پریزها و کلیدها.
-
مدارهای کنترلی و تابلو برق‌های کوچک.
-
سیم‌کشی لوازم برقی خانگی.
-
-
-
مشخصات فنی:
-
نوع عایق: معمولاً PVC/C.
-
ولتاژ نامی: ۴۵۰/۷۵۰ ولت (در برخی سایزها ۳۰۰/۵۰۰ ولت).
-
سطح مقطع: از ۰.۵ میلی‌متر مربع تا ۶ میلی‌متر مربع برای مصارف عمومی و بالاتر برای کاربردهای خاص.
-
-
نکته: هرچند انعطاف‌پذیر است، اما نباید به دلیل کشش زیاد، رشته‌های مسی آن آسیب ببینند.
۲. سیم مفتولی / خشک (Solid Wire)
-
تعریف: این سیم دارای یک هادی تک رشته‌ای ضخیم از جنس مس آنیل شده است.
-
ویژگی‌ها:
-
استحکام مکانیکی بالا: مقاومت بیشتری در برابر کشش و فشار دارد.
-
مقاومت الکتریکی کمتر: به دلیل سطح مقطع یکپارچه، جریان را با افت کمتری عبور می‌دهد (در سایزهای مشابه).
-
عدم نیاز به سرسیم: برای اتصال به ترمینال‌ها معمولاً نیاز به سرسیم ندارد (فقط با خم کردن انتهایی سیم).
-
کاربرد:
-

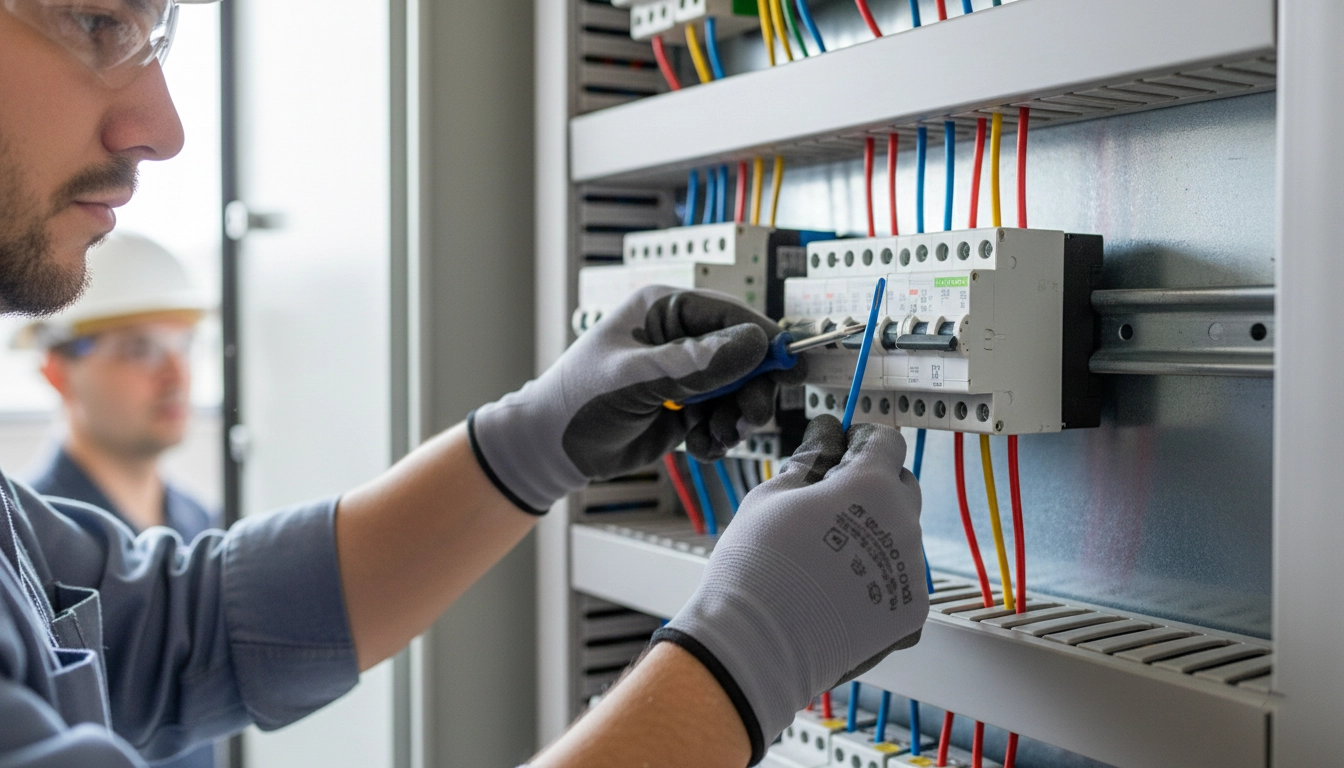

سیم‌کشی داخل تابلوهای برق صنعتی و مسکونی (به دلیل سهولت فرم‌دهی و پایداری در جای خود).
-
مکان‌هایی که سیم‌کشی مستقیم و بدون خم‌کاری زیاد انجام می‌شود.
-
اتصال به شینه‌ها و ترمینال‌های پیچی.
-
-
-
مشخصات فنی:
-
نوع عایق: معمولاً PVC/C.
-
ولتاژ نامی: ۴۵۰/۷۵۰ ولت (در برخی سایزها ۳۰۰/۵۰۰ ولت).
-
سطح مقطع: از ۰.۵ میلی‌متر مربع تا ۶ میلی‌متر مربع برای مصارف عمومی و بالاتر.
-
-
نکته: به دلیل سختی بیشتر، نصب آن در مسیرهای پرپیچ‌وخم دشوارتر است و نباید بیش از حد خم شود، زیرا ممکن است هادی آسیب ببیند.
انتخاب سطح مقطع مناسب (نمره سیم)
انتخاب نمره صحیح سیم، حیاتی‌ترین عامل در ایمنی و کارایی سیم‌کشی است.
-
جریان مصرفی: باید حداکثر جریان عبوری از سیم را محاسبه کنید.
-
افت ولتاژ: در فواصل طولانی، حتی با جریان کم، افت ولتاژ می‌تواند مشکل‌ساز باشد.
-
دمای محیط: در محیط‌های گرم، سیم‌ها باید با سطح مقطع بالاتر انتخاب شوند.
-
توصیه‌های رایج:
-
۱.۵ میلی‌متر مربع: روشنایی (لامپ، چراغ).
-
۲.۵ میلی‌متر مربع: پریزهای عمومی (برای لوازم خانگی معمولی).
-
۴ میلی‌متر مربع: پریزهای آشپزخانه، پکیج، کولرهای گازی کوچک.
-
۶ میلی‌متر مربع: کولرهای گازی بزرگ، کنتور تک فاز به تابلو.
-
۱۰ میلی‌متر مربع و بالاتر: برای کنتورهای سه فاز و انشعابات اصلی.
-
-
جدول استاندارد: همیشه به جدول استانداردهای ملی و توصیه‌های مهندسی برای تعیین دقیق سطح مقطع مراجعه کنید.
رنگ‌بندی استاندارد سیم‌ها در سیم‌کشی ساختمان
رعایت رنگ‌بندی استاندارد برای فاز، نول و ارت، برای ایمنی و عیب‌یابی بسیار مهم است:
-
فاز (Phase): قهوه‌ای، مشکی، خاکستری (اغلب قرمز نیز استفاده می‌شود).
-
نول (Neutral): آبی.
-
ارت (Earth/Ground): سبز و زرد.
-
سیم برگشتی (Return Wire): (از کلید به لامپ) هر رنگی به جز آبی و سبز/زرد.
نکات خرید و نگهداری
-
برند و نشان استاندارد: همیشه سیم‌های دارای نشان استاندارد (ISIRI) و برندهای معتبر را خریداری کنید.
-
هادی مسی خالص: از سیم‌هایی که به "روکش مس" یا "CCA" (Copper Clad Aluminum) معروف هستند، پرهیز کنید، مگر اینکه کاربرد خاصی داشته باشند.
-
نحوه بسته‌بندی: سیم‌ها باید در حلقه‌ها یا کلاف‌های استاندارد با پلمپ کارخانه عرضه شوند.
-
شرایط نگهداری: سیم‌ها را در محیط خشک، خنک و دور از نور مستقیم خورشید و مواد شیمیایی نگهداری کنید.
با انتخاب سیم‌های ساختمانی با کیفیت و استاندارد از پارس تارا، نه تنها از ایمنی تاسیسات خود اطمینان حاصل می‌کنید، بلکه به افزایش بهره‌وری و کاهش هزینه‌های نگهداری در بلندمدت نیز کمک خواهید کرد.
سوالات متداول (FAQ) درباره سیم‌های ساختمانی
۱. سیم افشان و مفتولی کدام بهتر است؟
هیچ کدام "بهتر مطلق" نیستند و هر یک کاربرد خاص خود را دارند. سیم افشان برای انعطاف‌پذیری و سیم‌کشی داخل لوله مناسب است، در حالی که سیم مفتولی برای تابلو برق، مسیرهای مستقیم و جاهایی که نیاز به استحکام مکانیکی بالاتر است، ارجحیت دارد.
۲. چگونه مطمئن شویم سیم استاندارد است؟
-
نشان استاندارد: روی عایق سیم باید نشان استاندارد ملی ایران (ISIRI) حک شده باشد.
-
وزن سیم: سیم استاندارد به دلیل استفاده از مس خالص، وزن مشخصی به ازای هر ۱۰۰ متر دارد که می‌توانید آن را با جدول‌های استاندارد مقایسه کنید.
-
کیفیت عایق: عایق باید از جنس PVC مرغوب باشد، به راحتی کنده نشود و ترک نخورد.
-
رشته‌های مس: در سیم افشان، رشته‌های مس باید براق و یکنواخت باشند.
۳. آیا می‌توانم برای روشنایی از سیم ۲.۵ میلی‌متر مربع استفاده کنم؟
بله، از نظر فنی مشکلی ندارد و حتی ایمن‌تر است، زیرا ظرفیت جریان‌دهی سیم ۲.۵ میلی‌متر مربع بیشتر از ۱.۵ میلی‌متر مربع است. اما از نظر اقتصادی و استاندارد، برای روشنایی سیم ۱.۵ میلی‌متر مربع کافی است.
۴. سیم ارت (زمین) در سیم‌کشی ساختمان چه رنگی است و چرا اهمیت دارد؟
سیم ارت همیشه به رنگ سبز و زرد است. اهمیت آن در حفاظت جان افراد است. در صورت بروز هرگونه نشتی جریان در بدنه فلزی لوازم برقی، سیم ارت آن را به زمین منتقل کرده و از برق‌گرفتگی جلوگیری می‌کند و باعث عمل کردن فیوز می‌شود.
۵. ولتاژ نامی ۴۵۰/۷۵۰ ولت در سیم‌ها به چه معناست؟
این عدد نشان‌دهنده ولتاژ کاری ایمن سیم است. ۴۵۰ ولت، حداکثر ولتاژ فاز به زمین است و ۷۵۰ ولت، حداکثر ولتاژ فاز به فاز. سیم‌های ساختمانی در ایران برای کار در سیستم‌های برق ۲۲۰/۳۸۰ ولت مناسب هستند.
