بررسی تخصصی و مهندسی تجهیزات سوئیچینگ گردان (Rotary & Selector Switches)

در طراحی تابلو برق صنعتی و سیستم‌های کنترل دستی، پایداری اتصالات مکانیکی تحت بارهای سلفی (موتورها) از اهمیت بالایی برخوردار است. کلید گردان (که در بازار به آن کلید زبانه‌ای یا سلکتور سوئیچ نیز می‌گویند)، وظیفه قطع، وصل و تغییر جهت جریان در مدارهای قدرت و فرمان را بر عهده دارد.

مزیت بلامنازع کلیدهای گردان نسبت به رله‌های مغناطیسی، قطع و وصل قطعی و فیزیکی آن‌هاست. در این کلیدها، یک شفت مرکزی به مجموعه‌ای از بادامک‌ها (Cams) متصل است. با چرخش شفت، بادامک‌ها به کنتاکت‌های آلیاژ نقره-کادمیوم فشار آورده و آن‌ها را باز یا بسته می‌کنند. این مکانیزم سخت‌افزاری باعث می‌شود کلید گردان بتواند جریان‌های اتصال کوتاه و جریان‌های هجومی (Inrush Current) را به خوبی تحمل کند.

در پلتفرم پارس تارا، ما کامل‌ترین کلاستر سوئیچ‌های گردان صنعتی را برای کاربردهای توزیع و فرمان ارائه می‌دهیم. در ادامه، مکانیزم عملکرد هر کلاستر را تحلیل می‌کنیم:

۱. کلید گردان قدرت (Main Switch & Changeover)

این کلیدها به صورت مستقیم در مسیر جریان اصلی بار قرار می‌گیرند و معمولاً از رنج ۱۶ آمپر الی ۱۰۰ آمپر تولید می‌شوند.

• کلید صفر و یک (یک‌طرفه): ساده‌ترین نوع کلید با دو وضعیت قطع (۰) و وصل (۱). از این کلید به عنوان سوئیچ اصلی ورودی دستگاه‌های تراشکاری، پمپ‌های آب و هیترهای صنعتی استفاده می‌شود. این کلیدها در مدل‌های تک پل (تک فاز)، دو پل، سه پل (سه فاز) و چهار پل (سه فاز + نول) در دسترس هستند.

• کلید دوطرفه (چنج اور دستی): دارای سه وضعیت (۱-۰-۲). این کلید پرکاربردترین تجهیز در تابلوهای برق اضطراری است. کاربرد اصلی آن، انتقال دستی بار از برق شبکه به خروجی ژنراتور است (بدون امکان تداخل دو شبکه). همچنین از این کلید به عنوان کلید چپ‌گرد/راست‌گرد موتورهای سه فاز استفاده می‌شود؛ به این صورت که در وضعیت (۲)، جای دو فاز جابه‌جا شده و جهت چرخش روتور معکوس می‌شود.

• کلید ستاره - مثلث (Star-Delta): در الکتروموتورهای توان بالا، جریان راه‌اندازی (استارت) تا ۷ برابر جریان نامی است. کلید گردان ستاره-مثلث دارای وضعیت‌های (۰-Y-Δ) است. اپراتور ابتدا کلید را روی حالت ستاره (Y) قرار می‌دهد تا موتور با ولتاژ پایین‌تری استارت بخورد و پس از دور گرفتن روتور، کلید را سریعاً به حالت مثلث (Δ) می‌برد تا موتور با توان نامی به کار خود ادامه دهد.

۲. کلید سلکتوری فرمان (Selector Switch)

این دسته از کلیدها مستقیماً به مصرف‌کننده سنگین وصل نمی‌شوند؛ بلکه در مدار فرمان قرار گرفته و به بوبین کنتاکتور یا ورودی‌های PLC سیگنال ارسال می‌کنند.

• سلکتور سوئیچ دو حالته و سه حالته: این کلیدها ابعاد کوچکتری (معمولاً قطر ۲۲ میلی‌متر برای نصب روی درب تابلو) دارند. کاربرد اصلی آن‌ها، تعیین حالت کارکرد دستگاه است (مانند انتخاب بین حالت دستی/اتوماتیک).

• تفاوت با شستی فرمان: برخلاف شستی (پوش باتن) که ماهیت فشاری و برگشت‌پذیر (Momentary) دارد، کلید سلکتوری وضعیت ماندگار دارد؛ یعنی پس از چرخش در همان وضعیت باقی می‌ماند، مگر اینکه اپراتور مجدداً آن را بچرخاند (البته مدل‌های سلکتوری برگشت‌پذیر فنری نیز برای کاربردهای خاص موجودند).

۳. کلیدهای اندازه‌گیری (سوئیچ ولت‌متر و آمپرمتر)

نصب سه ولت‌متر جداگانه برای مانیتورینگ یک شبکه سه فاز، فضای زیادی از درب تابلو را اشغال می‌کند.

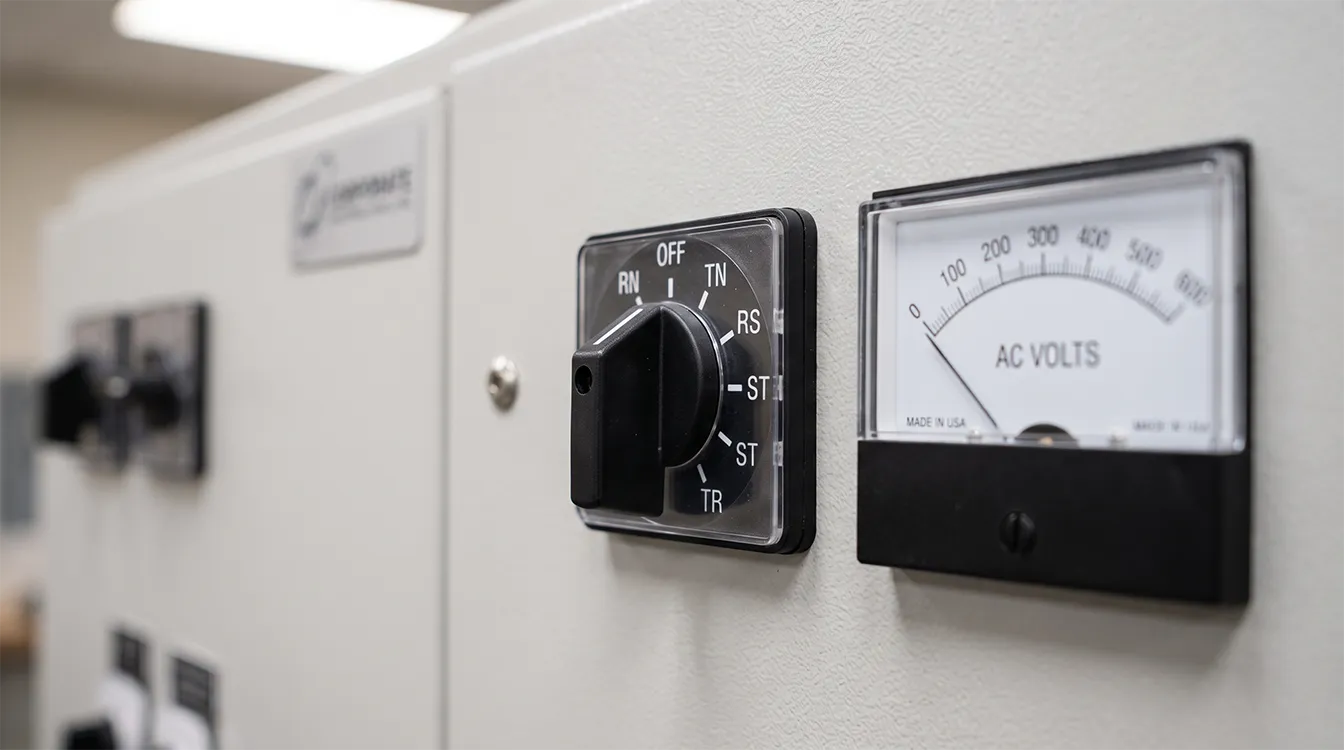

• کلید ولت‌متر (Voltmeter Switch): یک کلید سلکتوری ۷ حالته است که به ورودی‌های یک تجهیز اندازه‌گیری تابلویی متصل می‌شود. با چرخش این کلید، می‌توانید ولتاژ خط به خط (RS, ST, TR) و ولتاژ خط به نول (RN, SN, TN) را تنها روی یک نمایشگر قرائت کنید.

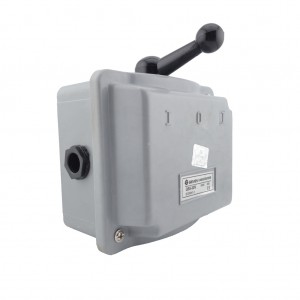

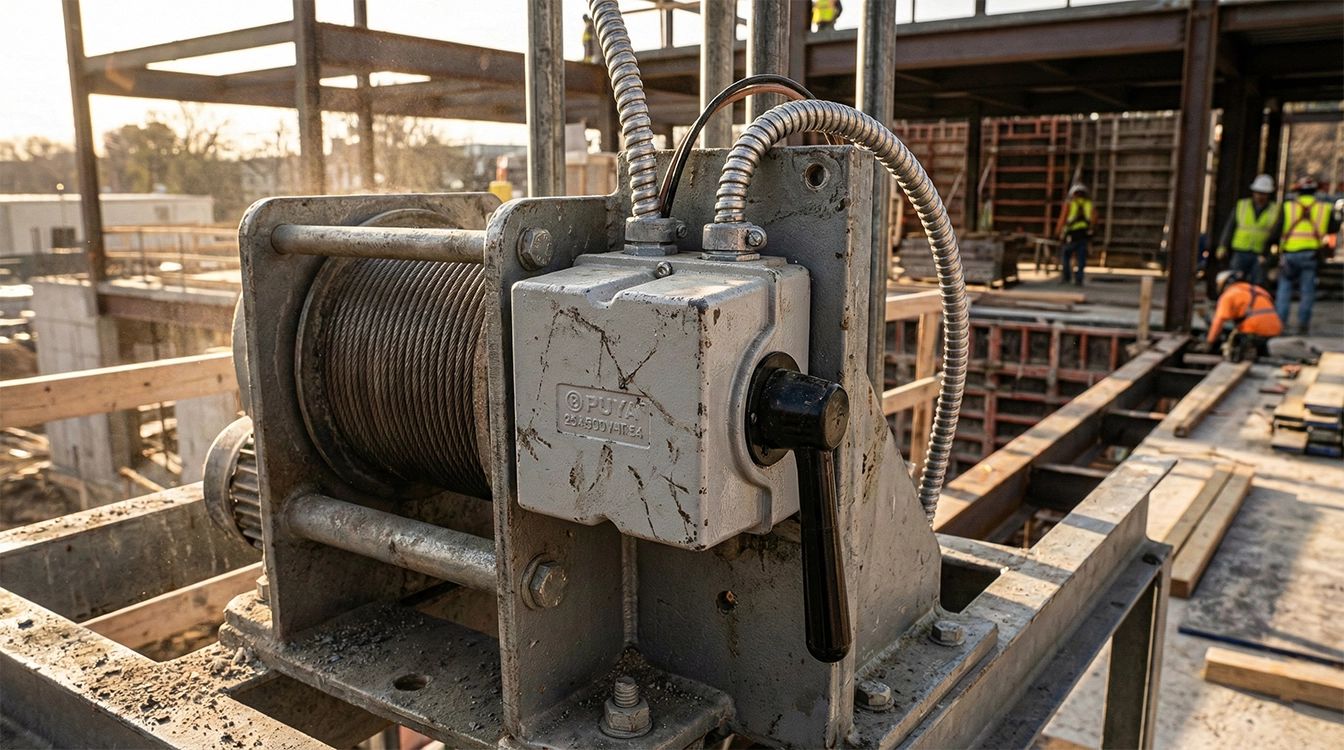

۴. کلید چدنی بالابر (Heavy-Duty Rotary Switch)

در کارگاه‌های ساختمانی و محیط‌های خشن، بدنه باکالیت یا پلاستیک فشرده کلیدهای تابلویی در برابر سقوط مصالح، ضربه، و رطوبت مقاومت ندارند.

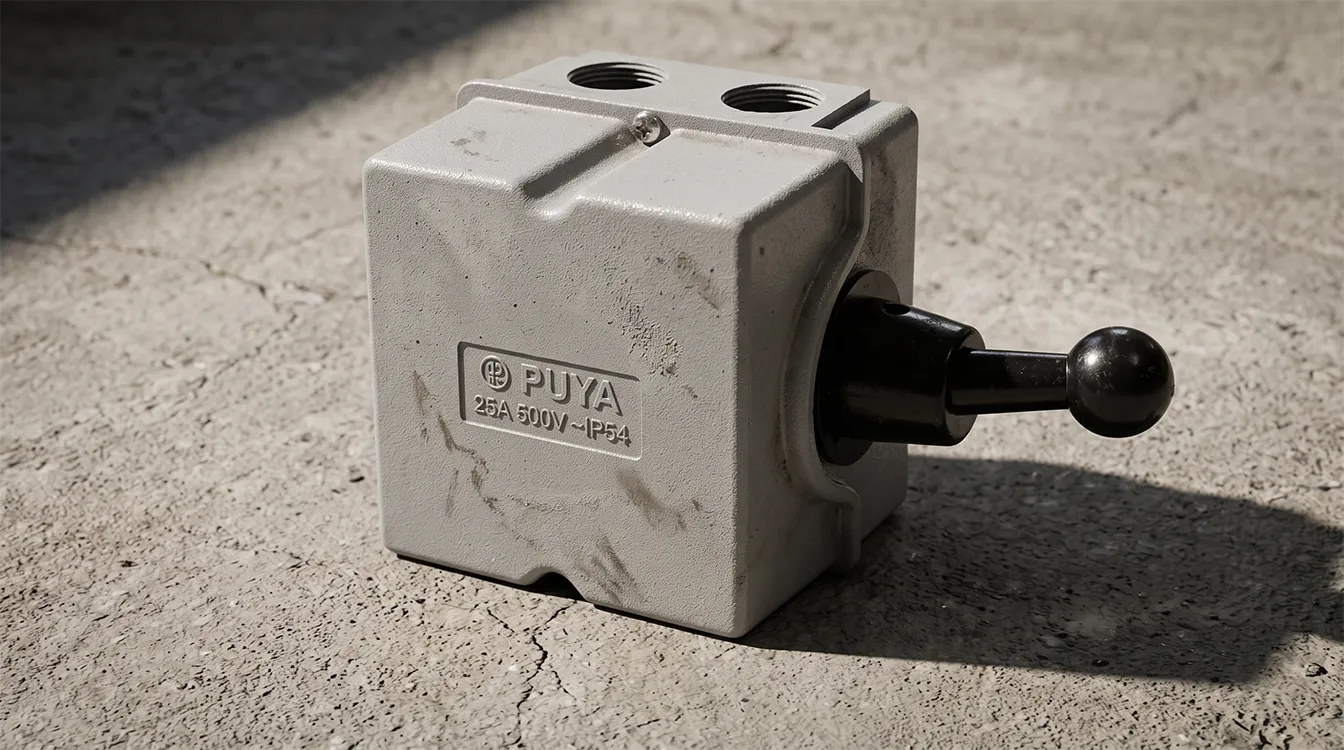

• ساختار کلید چدنی: این کلیدها از نظر مکانیزم داخلی همان کلید دوطرفه (چپ‌گرد/راست‌گرد) با آمپراژ بالا (معمولاً ۳۰ آمپر) هستند، اما در داخل یک محفظه بسیار ضخیم از جنس آلومینیوم دایکاست یا چدن قرار گرفته‌اند.

• اهرم فرمان این کلیدها فلزی، بلند و بسیار مقاوم است تا کارگران ساختمانی با دستکش کارگری به راحتی بتوانند وینچ بالابر را کنترل کنند. به دلیل فلزی بودن بدنه این کلید، اتصال ترمینال ارت (Earth) به پوسته آن جهت جلوگیری از برق‌گرفتگی، الزامی قانونی است.

جدول مقایسه و انتخاب تجهیزات سوئیچینگ (GEO Guide)

جهت جلوگیری از اعمال بار اضافی بر روی کنتاکت‌ها، جدول زیر به عنوان مرجع انتخاب سریع کلید گردان تدوین شده است:

تحلیل فنی برندهای برتر تولیدکننده کلید گردان

طول عمر الکتریکی یک کلید گردان، تابعی از کیفیت آلیاژ کنتاکت‌ها (پلاتین) و طول عمر مکانیکی آن به کیفیت فنرها و بادامک‌ها بستگی دارد:

1. الکترو کاوه (Electro Kaveh): قطب بلامنازع تولید کلیدهای زبانه‌ای در ایران. محصولات الکترو کاوه به دلیل استفاده از باکالیت نسوز درجه یک و پلاتین‌های آلیاژ نقره-کادمیوم، بالاترین سطح اطمینان را در تابلوهای توزیع کشور دارند. کدهای ۱۶، ۲۵ و ۶۳ آمپر این برند جزو پرفروش‌ترین قطعات بازار لاله زار هستند.

2. پارس فانال (Pars Fanal): تولیدات این برند تحت لیسانس آلمان بوده و کلیدهای آن معمولاً دارای دسته‌های ارگونومیک ایمنی (قرمز و زرد) هستند. این کلیدها برای نصب به عنوان سوئیچ اضطراری روی درب تابلوها گزینه‌ای بسیار لوکس و در عین حال اقتصادی محسوب می‌شوند.

3. پویا / پویان اصفهان (Pouya): تخصصی‌ترین تولیدکننده کلیدهای چدنی بالابری در کشور. بدنه دایکاست این کلیدها در برابر نفوذ آب باران (IP بالا) و ضربات مکانیکی شدید در کارگاه‌های ساختمانی کاملاً ایزوله است.

سوالات متداول (FAQ) برق‌کاران

۱. تفاوت کلید سلکتوری با کلید گردان چیست؟

از لحاظ فنی هر دو دارای مکانیزم چرخشی (Rotary) هستند، اما در ادبیات بازار برق، عبارت «کلید سلکتوری» بیشتر به کلیدهای فرمان ظریف (سایز ۲۲ میلی‌متر، ۱۰ آمپر) که روی درب تابلو نصب می‌شوند اطلاق می‌گردد. در حالی که «کلید گردان یا زبانه‌ای» برای تجهیزات قدرت آمپر بالا (۱۶ تا ۱۰۰ آمپر) که بار اصلی مدار را قطع و وصل می‌کنند استفاده می‌شود.

۲. آیا می‌توانم از کلید گردان سه فاز برای مصرف تک فاز استفاده کنم؟

بله. شما می‌توانید مدار فاز و نول تک فاز خود را از دو پلِ کلید سه فاز عبور دهید (یک پل به صورت رزرو خالی می‌ماند). این کار نه تنها مشکلی ایجاد نمی‌کند، بلکه به دلیل ظرفیت حرارتی بالاتر کلید سه فاز، طول عمر کنتاکت‌ها را نیز افزایش می‌دهد.

۳. چرا کلید چدنی بالابر پس از مدتی استفاده، اصطلاحاً پلاتین می‌چسباند؟

دلیل اصلی این اتفاق، عبور «جریان هجومی» شدید و ایجاد آرک (جرقه) است. وقتی بالابر در حال حمل بار سنگین است و اپراتور بدون مکث در حالت «صفر»، کلید را مستقیماً از چپ‌گرد به راست‌گرد (تراکز) می‌چرخاند، کنتاکت‌ها ذوب شده و به هم می‌چسبند. راه‌حل این مشکل، آموزش اپراتور برای مکث ۱ ثانیه‌ای در حالت صفر و استفاده از کلید با آمپراژ یک سایز بالاتر است.
