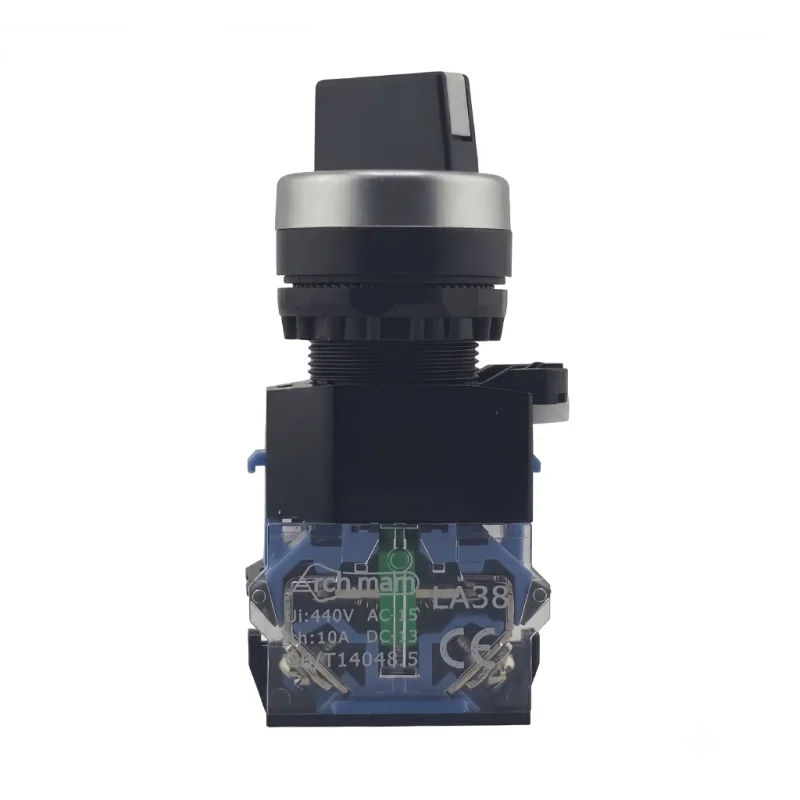

کلید فرمان سه حالته (سلکتور سوئیچ 0-1-2) آرچ مم مدل LA38-BD33 بدنه باکالیت

معرفی کلید فرمان ۳ حالته آرچ مم مدل LA38-BD33؛ مدیر ارشد مدارات کنترل

در طراحی سیستم‌های پیشرفته اتوماسیون صنعتی، مدیریت دقیق وضعیت ماشین‌آلات از اهمیت فوق‌العاده‌ای برخوردار است. مهندسین برق همواره به کلیدی نیاز دارند که بتواند علاوه بر سوئیچ کردن بین دو حالت مختلف کاری، یک وضعیت خنثی و ایمن را نیز در مدار ایجاد کند. کلید فرمان سه طرفه آرچ مم (Arch.mam) مدل LA38-BD33 که در اصطلاح بازار به آن «سلکتور سوئیچ ۱-۰-۲» نیز می‌گویند، دقیقاً برای همین سطح از مدیریت و کنترل طراحی شده است.

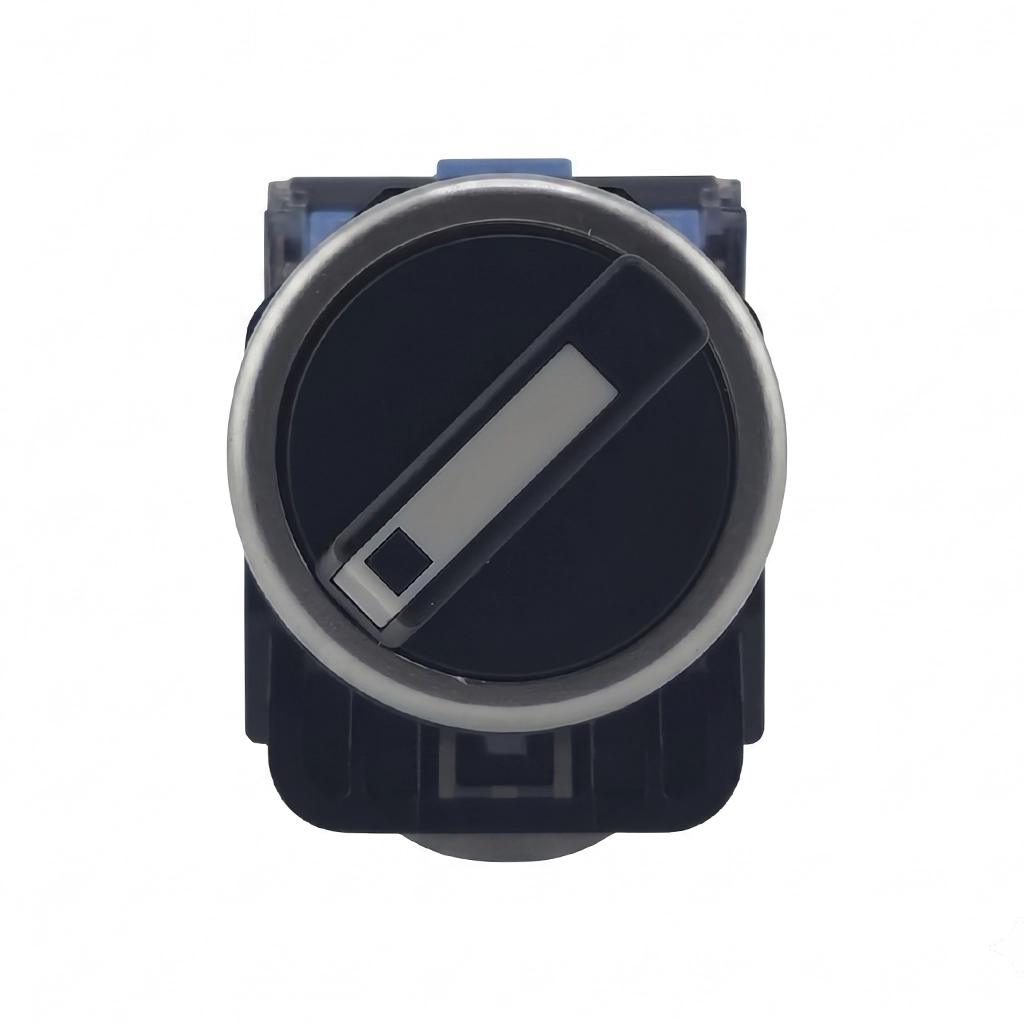

این قطعه تابلویی با عملکرد «ماندگار» (Maintained)، دارای یک دسته مشکی‌رنگ ارگونومیک است که با چرخش در سه زاویه مختلف (چپ، وسط، راست) قفل می‌شود. حاشیه فلزی نقره‌ای (Bezel) در کنار نشانگر سفیدرنگ روی دسته، به اپراتور اجازه می‌دهد تا از فاصله دور نیز وضعیت فعلی دستگاه (مثلاً حالت دستی یا اتوماتیک) را به راحتی تشخیص دهد.

تحلیل استراتژیک وضعیت‌های سه‌گانه در سلکتور سوئیچ 0-1-2

وجود حالت صفر (حالت وسط) در این کلید، یک مزیت ایمنی و عملکردی بسیار مهم است. بیایید عملکرد پلاتین‌ها (دو تیغه NO) را در این ۳ وضعیت بررسی کنیم:

• وضعیت ۱ (چرخش به چپ): در این حالت، یکی از پلاتین‌های باز (NO) بسته شده و جریان را عبور می‌دهد. این وضعیت معمولاً برای حالت اتوماتیک (Auto)، یا فرمان به کنتاکتورِ راست‌گرد اختصاص می‌یابد.

• وضعیت ۰ (حالت وسط): این وضعیت خنثی یا OFF است. در این حالت هیچ‌کدام از پلاتین‌ها متصل نیستند و مدار فرمان کاملاً قطع است. این حالت برای توقف ایمن دستگاه پیش از تغییر وضعیت کاری به شدت کاربردی است.

• وضعیت ۲ (چرخش به راست): در این حالت، پلاتین سمت دیگر بسته شده و جریان را عبور می‌دهد. این وضعیت عموماً برای حالت دستی (Manual)، یا فرمان به کنتاکتورِ چپ‌گرد اختصاص دارد.

چرا بدنه باکالیت در کلیدهای آرچ مم یک مزیت رقابتی است؟

در تابلوهای توزیع و فرمان، خطر بروز اتصالی و آرک (قوس الکتریکی) همیشه وجود دارد. بزرگترین وجه تمایز کلید گردان LA38-BD33 استفاده از متریال باکالیت (Bakelite) در ساختار بلوک کنتاکت‌ها و پایه کلید است.

باکالیت یک پلیمر ترموست صنعتی است که مقاومت حرارتی فوق‌العاده‌ای دارد. برخلاف پلاستیک‌های بازیافتی که در برابر جرقه ذوب شده و باعث اتصال کوتاه فازها می‌شوند، باکالیت یک عایق نسوز است که حتی در صورت بروز حوادث الکتریکی، یکپارچگی خود را حفظ کرده و مانع از گسترش آتش‌سوزی در محیط تابلو برق می‌شود.

قابلیت‌های الکتریکی و استانداردهای حفاظتی

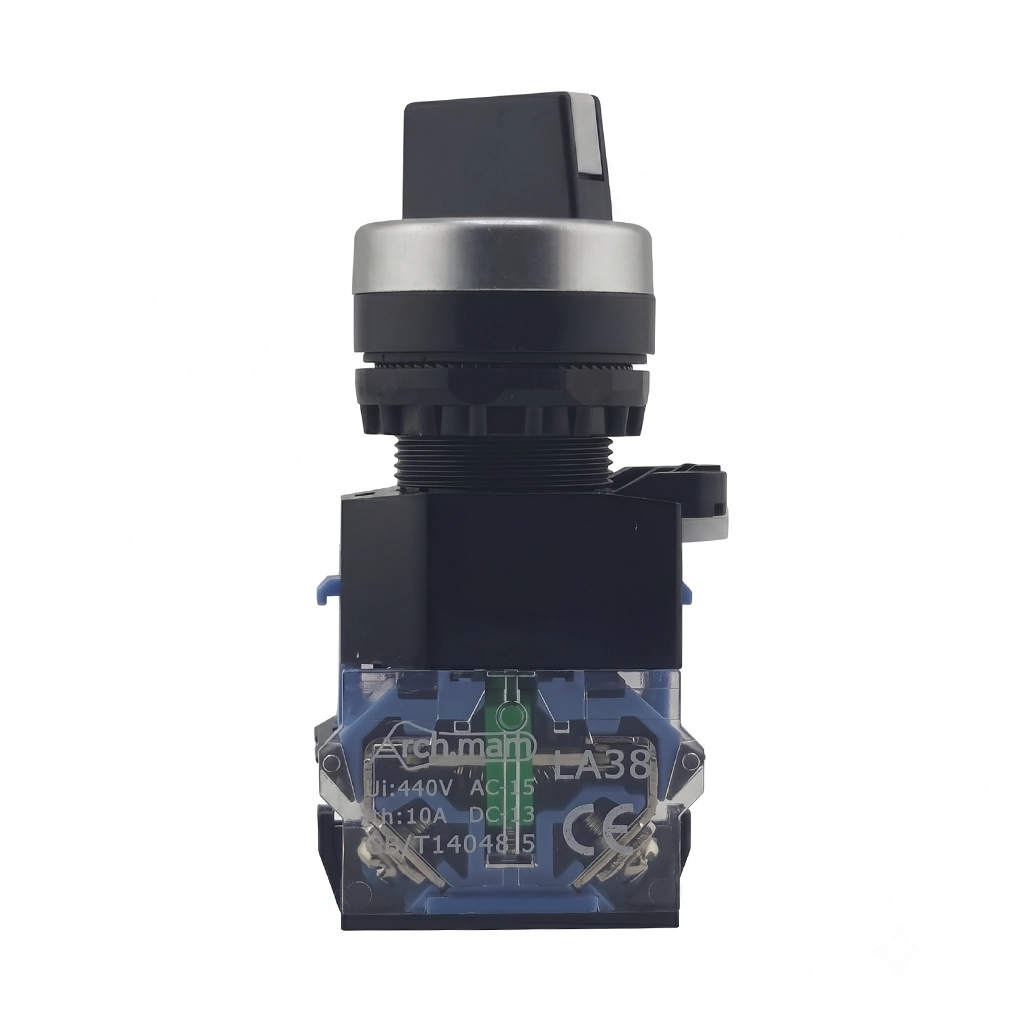

حک شدن عبارت Ith: 10A و Ui: 440V روی بدنه شفاف این کلید، گواه کیفیت بالای قطعات داخلی آن است.

1. پلاتین‌های تقویت‌شده: استفاده از آلیاژهای نقره در نقاط اتصال، باعث شده تا این کلید تحمل عبور جریان تا ۱۰ آمپر را داشته باشد و در برابر قطع و وصل‌های مکرر بوبین کنتاکتورها و شیرهای برقی دچار خال‌زدگی نشود.

2. رده‌بندی استاندارد صنعتی: این کلید با پاس کردن تست‌های کلاس AC-15 و DC-13، برای کار در شبکه‌های پر از نویز و بارهای سلفی (هم در جریان متناوب و هم جریان مستقیم) کاملاً کالیبره شده است.

آموزش نصب ماژولار و سیم‌بندی در تابلو برق

پلتفرم LA38 به دلیل طراحی دوتکه، سرعت مونتاژ را برای تابلوسازان بسیار بالا برده است:

1. آماده‌سازی درب تابلو: توسط مته گردبُر استاندارد، یک سوراخ ۲۲ میلی‌متری روی درب فلزی یا جعبه شاسی ایجاد کنید.

2. جداسازی و نصب قاب: ضامن پلاستیکی روی بلوک باکالیت را فشار داده و سر کلید (دسته سلکتور) را جدا کنید. سر کلید را از سمت بیرون تابلو درون سوراخ قرار داده و مهره تثبیت‌کننده را از داخل تابلو کاملاً سفت کنید.
3. سیم‌بندی بلوک کنتاکت‌ها: سیم فاز ورودی مدار فرمان را بین دو پایه ورودیِ کنتاکت‌های باز (NO) پل کنید. سپس از خروجی هر کنتاکت، سیم‌های مربوط به مدار چپ و راست (یا دستی و اتوماتیک) را منشعب نمایید.
4. اتصال نهایی: بلوک سیم‌کشی شده را مجدداً به پشت سر کلید متصل کرده و با ضامن، آن را قفل کنید.

سوالات متداول (FAQ) مهندسین برق

آیا می‌توان با این کلید، جهت چرخش یک موتور سه‌فاز را مستقیماً تغییر داد؟

خیر؛ به هیچ‌وجه. این کلید یک قطعه فرمان با ظرفیت ۱۰ آمپر است و عبور جریان اصلی موتورهای سه‌فاز از آن باعث انفجار پلاتین‌ها می‌شود. برای تغییر دور موتور (چپ‌گرد/راست‌گرد)، خروجی‌های این کلید باید به بوبین دو عدد کنتاکتور مجزا فرمان دهند.

آیا این کلید فنر برگشت‌دهنده به حالت صفر دارد؟

مدل LA38-BD33 از نوع «ماندگار» است؛ یعنی اگر کلید را روی حالت ۱ قرار دهید، همان‌جا قفل می‌ماند تا اپراتور خودش آن را به حالت ۰ یا ۲ بازگرداند. اگر به کلیدی نیاز دارید که با رها کردن دست به حالت وسط (۰) برگردد، باید از مدل‌های بازگشت فنری (Spring Return) استفاده کنید.

آیا می‌توان کنتاکت بسته (NC) به این مدل اضافه کرد؟

بله، پلتفرم LA38 کاملاً ماژولار است. شما می‌توانید در صورت نیاز به فرمان‌های پیچیده‌تر، بلوک‌های کنتاکت اضافی را به صورت کشویی به پشت بلوک فعلی متصل کنید.

با انتخاب کلید فرمان ۳ حالته آرچ مم مدل LA38-BD33 از فروشگاه تخصصی پارس تارا، کنترل بی‌نقص و ایمنی مطلقی را به تابلوهای برق پروژه‌های خود تزریق کنید.
