کلید فرمان دو حالت فلزی (سلکتور سوئیچ) آرچ مم مدل XB2-BD21

معرفی کلید فرمان دو حالت فلزی آرچ مم مدل XB2-BD21؛ اوج استقامت صنعتی

در کارخانجات سنگین، صنایع فولاد، معادن و کارگاه‌های ماشین‌سازی، تجهیزات تابلویی در معرض شدیدترین تنش‌های فیزیکی، لرزش‌ها و ضربات قرار دارند. در چنین محیط‌های خشنی، استفاده از کلیدهای فرمان پلاستیکی یا باکالیت ممکن است به شکستگی پایه کلید و قطعی مدار منجر شود. کلید فرمان دو حالت فلزی آرچ مم (Arch.mam) مدل XB2-BD21 که در خانواده تجهیزات Heavy Duty دسته‌بندی می‌شود، پاسخی مهندسی‌شده به نیاز اتوماسیون در محیط‌های پرتنش است.

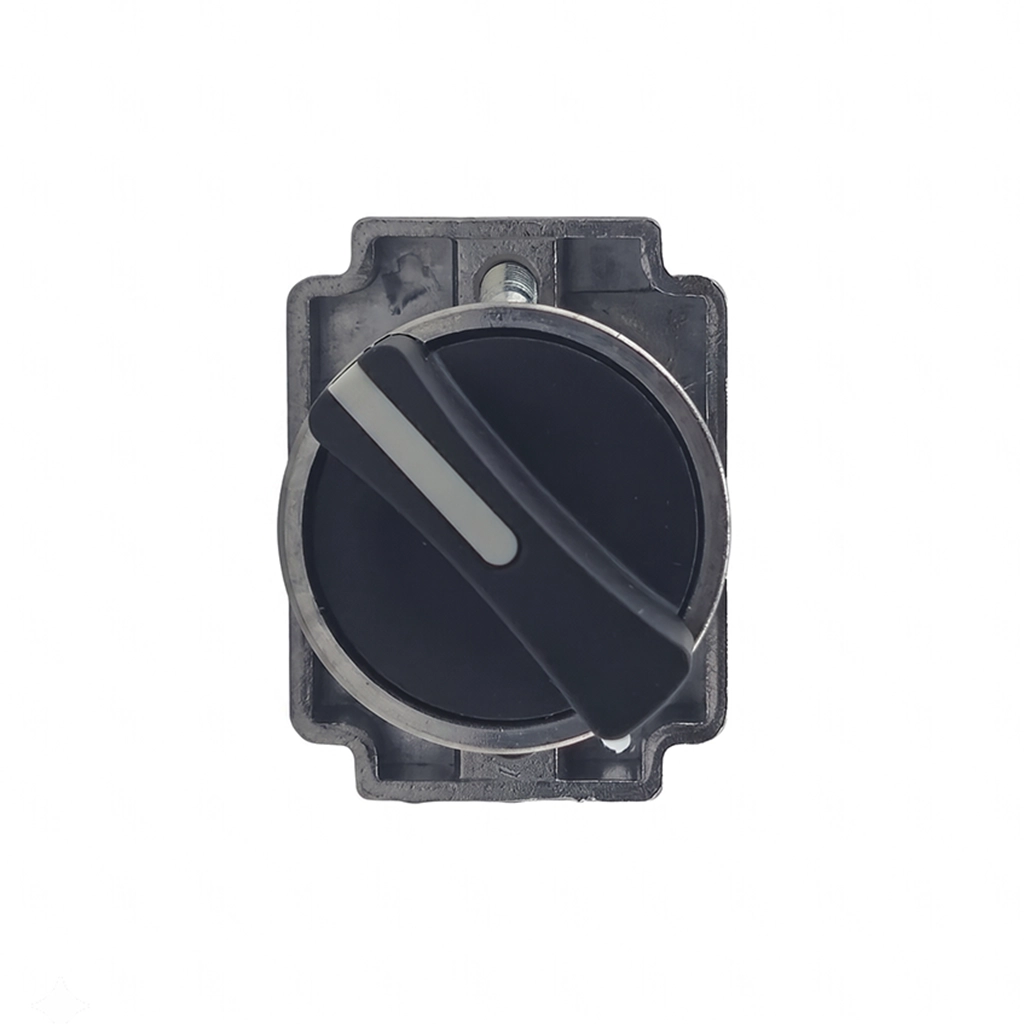

این سلکتور سوئیچ ۲ وضعیتی، دارای یک دسته ارگونومیک مشکی با نشانگر سفید است که روی یک گلویی و حاشیه (Bezel) کاملاً فلزی مونتاژ شده است. عملکرد این کلید از نوع «ماندگار» است؛ بدین معنا که اپراتور با چرخاندن دسته به سمت راست یا چپ (حالت ۰ و ۱)، مدار را در وضعیت جدید قفل می‌کند. این مکانیزم برای روشن و خاموش کردن بخش‌های اصلی یک خط تولید، یا انتخاب حالت‌های کاری (مانند کنترل دستی) بسیار ایده‌آل است.

چرا سری فلزی (XB2) برتری فیزیکی دارد؟

بررسی ساختار مکانیکی این کلید، راز دوام طولانی‌مدت آن را فاش می‌کند:

۱. پایه نصب آلیاژی (Zinc Alloy Base)

بزرگترین نقطه قوت مدل XB2-BD21، استفاده از یک بلوک نگهدارنده فلزی سنگین در پشت کلید است. در مدل‌های پلاستیکی، کلید توسط یک مهره پلاستیکی روی درب تابلو بسته می‌شود که در صورت لرزش مداوم دستگاه (مانند دستگاه‌های پرس)، این مهره شل شده و کلید می‌چرخد. اما در این مدل فلزی، کلید توسط دو پیچ فولادی بلند و قدرتمند روی درب تابلو فیکس می‌شود. دندانه‌های این پایه فلزی به طور کامل در ورق تابلو برق چفت شده و تحت هیچ شرایطی دچار لقی نخواهد شد.

۲. پایداری در برابر ضربه (Vandal-Proof Design)

بیرونی‌ترین بخش کلید که روی درب تابلو قرار می‌گیرد، توسط یک حلقه ضخیم فلزی احاطه شده است. این حلقه نه تنها جلوه‌ای کلاسیک و قدرتمند به تابلو برق شما می‌بخشد، بلکه در صورت برخورد ابزارآلات یا تجهیزات سنگین با درب تابلو، ضربه را دفع کرده و مانع از شکستن ولوم گردانِ کلید می‌شود.

تحلیل EEAT: مشخصات الکتریکی و بلوک کنتاکت ZB2

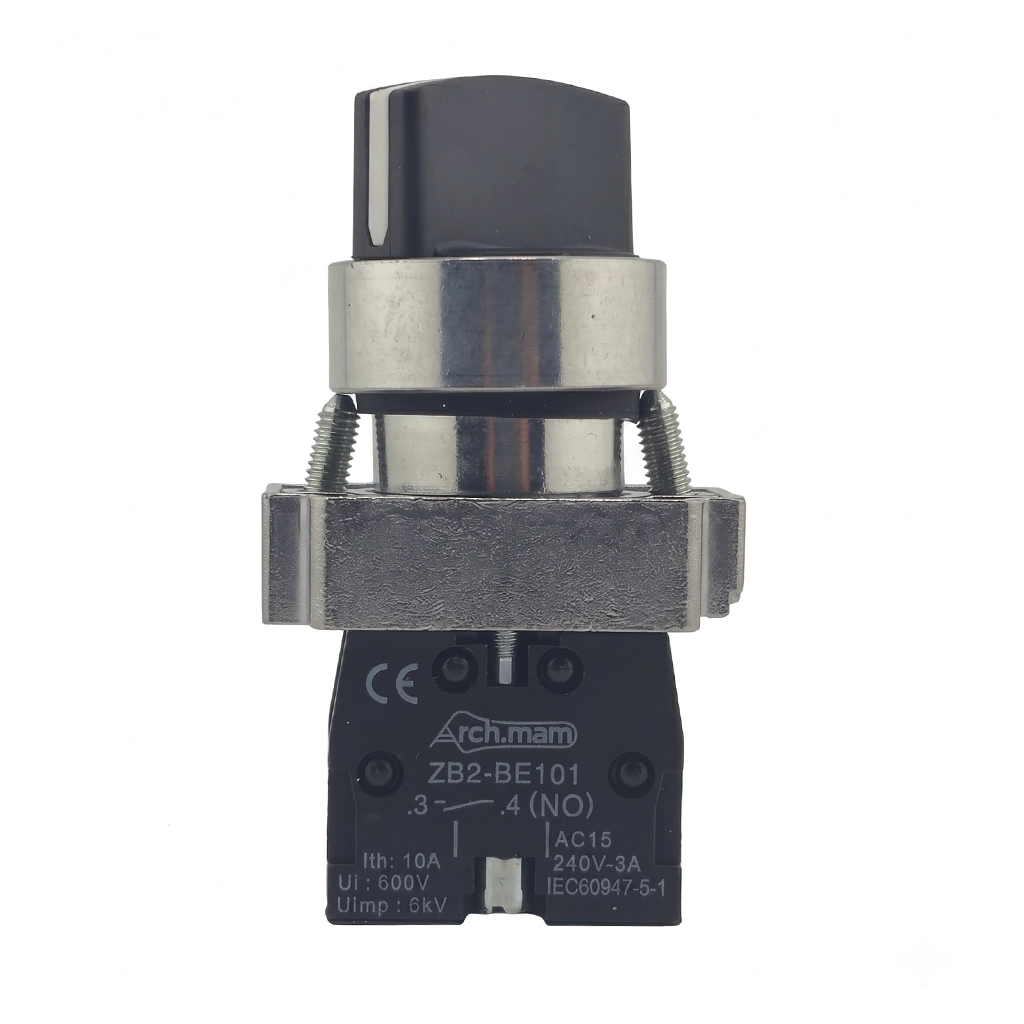

ایمنی الکتریکی، روی دیگر سکه در تجهیزات فرمان است. با نگاهی به پلاک مشخصات فنی حک شده روی بلوک کنتاکت مشکی‌رنگ این کلید، با اعداد و استانداردهای خیره‌کننده‌ای مواجه می‌شویم:

• ولتاژ ایمپالس ۶ کیلوولت (Uimp: 6kV): این پارامتر حیاتی نشان می‌دهد که اگر در شبکه توزیع کارخانه، یک شوک ولتاژ ناگهانی (مثلاً به دلیل صاعقه یا استارت یک موتور بسیار بزرگ) تا سقف ۶۰۰۰ ولت ایجاد شود، پلاتین‌های این کلید دچار آرک (تخلیه الکتریکی) به سمت بدنه فلزی نخواهند شد. این یعنی جان اپراتور در برابر برق‌گرفتگی‌های ناشی از القای ولتاژ بالا، کاملاً در امان است.

• جریان حرارتی ۱۰ آمپر (Ith: 10A): کنتاکت باز (NO) از سری BE101 که روی این کلید نصب شده است، دارای پلاتین‌های تقویت‌شده با نقره است. عبور مداوم جریان ۱۰ آمپر برای تحریک بوبین کنتاکتورهای آمپر بالا، هیچ‌گونه استهلاک حرارتی در این قطعه ایجاد نمی‌کند.

• ولتاژ عایقی ۶۰۰ ولت (Ui: 600V): این عدد تضمین می‌کند که فاصله هوایی بین کنتاکت‌ها و بدنه فلزی به قدری استاندارد است که در شبکه‌های ۳۸۰ ولت صنعتی، هیچ‌گونه نشتی جریانی رخ نخواهد داد.

کاربردهای کلیدی در صنایع سنگین

با توجه به مقاومت مکانیکی و الکتریکی بالا، کلید گردان فلزی XB2-BD21 بهترین انتخاب برای تابلوهای برق در شرایط زیر است:

• جرثقیل‌های دروازه‌ای و تاور کرین‌ها: به عنوان کلید انتخاب وضعیت (مثلاً حرکت کند/تند) که به دلیل لرزش مداوم کابین، نیازمند پایه‌های فلزی هستند.

• ماشین‌آلات تراش و CNC: برای روشن و خاموش کردن پمپ آب صابون یا سیستم‌های خنک‌کننده دستگاه.

• تابلوهای پمپ‌خانه و تصفیه‌خانه‌ها: تغییر وضعیت پمپ‌ها از حالت رزرو به حالت اصلی در محیط‌های صنعتی مستعد ضربه.

آموزش مونتاژ و سیم‌کشی

1. آماده‌سازی محل نصب: یک سوراخ استاندارد با قطر ۲۲ میلی‌متر روی صفحه تابلو برق ایجاد کنید.

2. باز کردن پایه فلزی: دو پیچ قرار گرفته در طرفین پایه فلزی را شل کنید تا بخش پشتی کلید آزاد شود.

3. تثبیت مکانیکی: بخش جلویی (دسته و حلقه فلزی) را از بیرون وارد سوراخ کنید. پایه فلزی را از پشت روی آن قرار داده و دو پیچ را با پیچ‌گوشتی کاملاً سفت کنید تا قطعه روی ورق فلزی تابلو چفت شود.

4. سیم‌بندی مدار: این مدل به صورت پیش‌فرض دارای یک تیغه باز (Normally Open) است. فاز مدار فرمان را وارد پایه شماره ۳ کرده و از پایه شماره ۴ خروجی بگیرید. در صورت نیاز به کنتاکت‌های بیشتر، می‌توانید بلوک‌های ZB2 (باز یا بسته) را به راحتی در کنار این بلوک روی پایه فلزی سوار کنید.
