کانکتور پیچی (Twist-on)؛ اتصال سریع سیم بدون ابزار

راهنمای جامع شناخت و خرید کانکتور پیچی (Twist-on Connector)

کانکتور پیچی که در اصطلاح بین‌المللی Twist-on wire connector نامیده می‌شود، یک ابزار اتصال‌دهنده سیم است که برای ولتاژهای پایین (معمولاً تا ۶۰۰ ولت) در سیم‌کشی ساختمان، تجاری و برخی کاربردهای صنعتی سبک استفاده می‌شود. این کانکتور جایگزینی بسیار ایمن‌تر، سریع‌تر و تمیزتر برای روش قدیمی استفاده از چسب برق است.

مکانیزم عملکرد کانکتور پیچی

راز کارایی این کانکتور در طراحی داخلی آن نهفته است.

1. بدنه خارجی (Shell): معمولاً از جنس ترموپلاستیک مقاوم در برابر حرارت و ضربه ساخته می‌شود. شکل مخروطی و شیارهای روی بدنه باعث می‌شود که پیچاندن آن با دست آسان باشد و لیز نخورد.

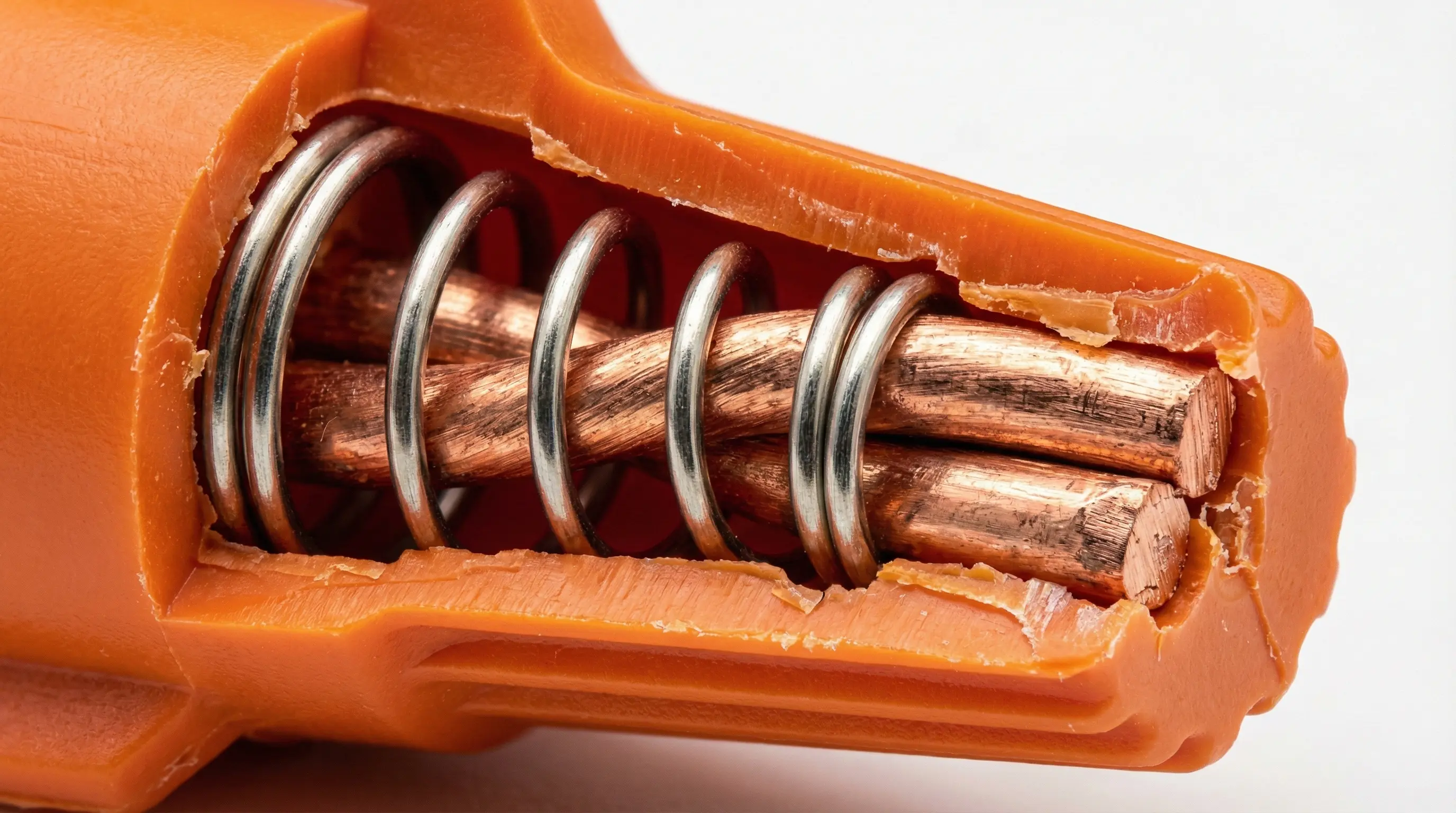

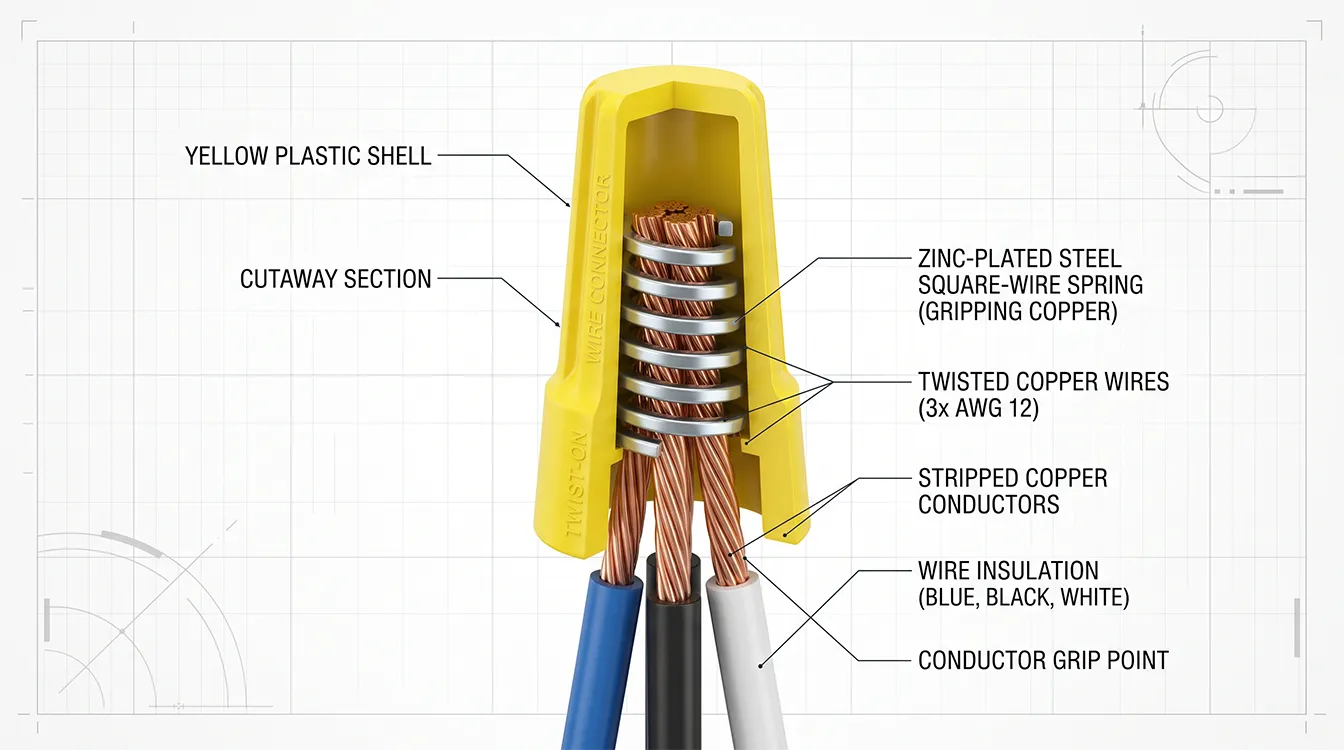

2. فنر داخلی (Internal Spring): قلب کانکتور است. یک فنر فلزی مخروطی شکل (معمولاً از جنس استیل فنری با روکش ضد زنگ) در داخل بدنه قرار دارد. وقتی سیم‌های لخت شده را وارد کانکتور می‌کنید و آن را در جهت عقربه‌های ساعت می‌پیچانید، این فنر مانند یک رزوه عمل کرده، سیم‌ها را به هم می‌تاباند، آن‌ها را محکم در کنار هم نگه می‌دارد و اتصال الکتریکی را برقرار می‌کند. لبه تیز فنر کمی در سطح هادی مسی فرو می‌رود تا اتصال محکمی ایجاد شود.

مزایای استفاده از کانکتور پیچی نسبت به روش‌های دیگر

• سرعت نصب فوق‌العاده: هیچ ابزاری (پیچ‌گوشتی، انبردست پرس) نیاز نیست. فقط با دست انجام می‌شود.

• قابلیت استفاده مجدد (Reusability): بر خلاف اتصالات پرسی، اگر نیاز به تغییر در سیم‌کشی باشد، کافیست کانکتور را در جهت عکس بپیچانید تا باز شود. اگر فنر داخلی آسیب ندیده باشد، می‌توان مجدداً از آن استفاده کرد.

• ایمنی و عایق‌بندی: بدنه پلاستیکی کانکتور، محل اتصال را کاملاً عایق می‌کند و نیازی به استفاده از چسب برق نیست.

• مقاومت در برابر لرزش: فنر داخلی فشار دائمی روی سیم‌ها اعمال می‌کند که باعث می‌شود اتصال در برابر لرزش‌های خفیف مقاوم باشد و شل نشود.

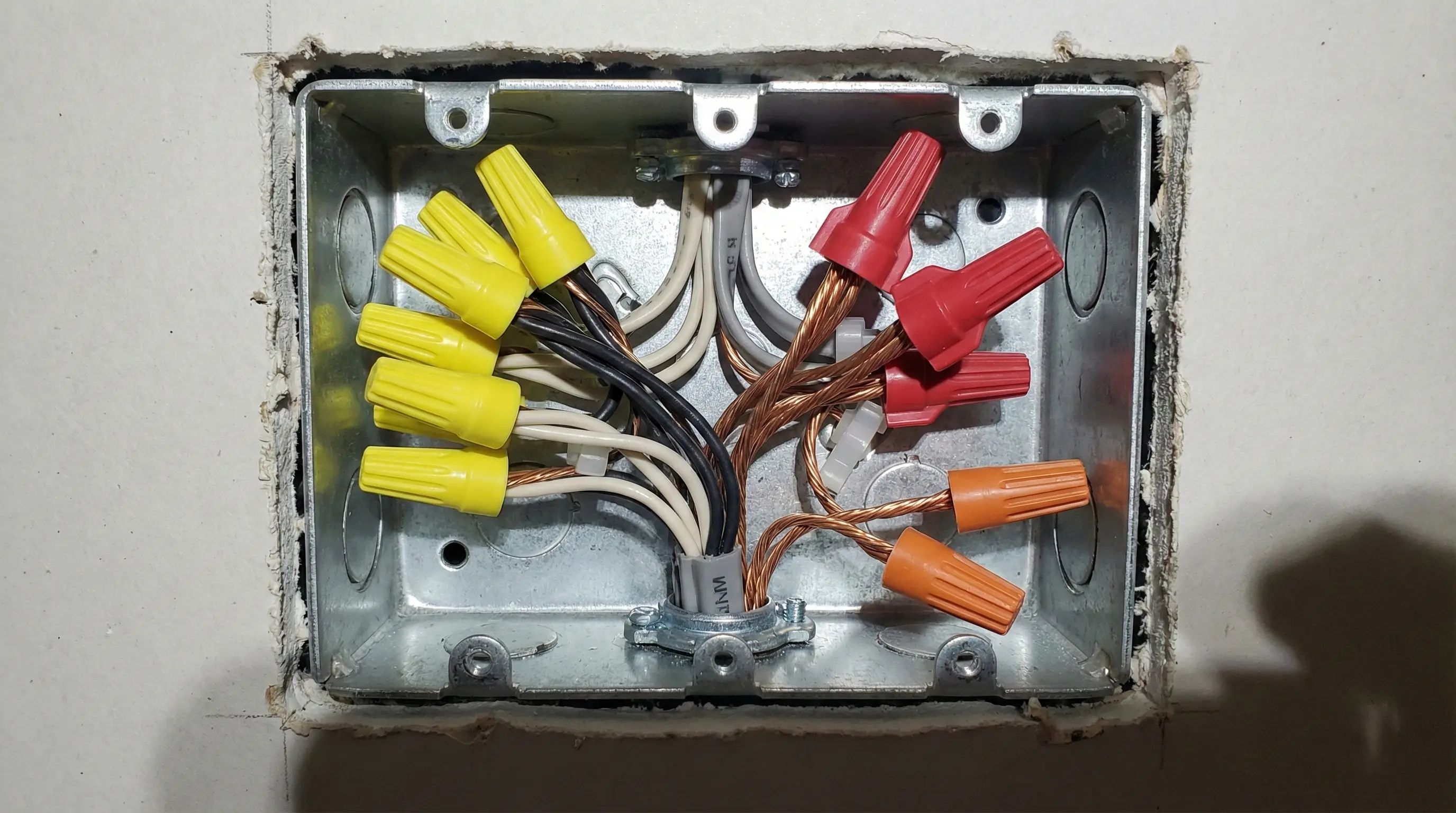

• اشغال فضای کم: برای استفاده در جعبه‌های تقسیم شلوغ و فضاهای تنگ ایده‌آل است.

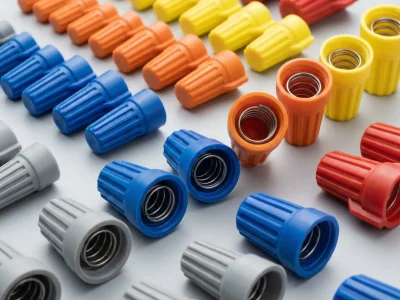

راهنمای سایزبندی و رنگ‌بندی استاندارد

کانکتورهای پیچی بر اساس مجموع سطح مقطع سیم‌هایی که می‌توانند در خود جای دهند، سایزبندی می‌شوند. برای راحتی تشخیص، یک سیستم کدگذاری رنگی استاندارد صنعتی برای آن‌ها وجود دارد. انتخاب سایز صحیح حیاتی است؛ کانکتور کوچک سیم‌ها را قبول نمی‌کند و کانکتور بزرگ اتصال سستی ایجاد می‌کند.

جدول راهنمای رنگ‌بندی رایج (استاندارد صنعتی):

رنگ کانکتور	سایز تقریبی (Usage Range)	مثال کاربردی (تعداد سیم x سایز)
خاکستری / آبی (کوچک)	حداقل: 2x0.5mm² حداکثر: 3x1.5mm²	اتصالات روشنایی، سیم‌های نازک، سنسورها
نارنجی (متوسط)	حداقل: 3x1.5mm² حداکثر: 2x2.5mm² + 1x1.5mm²	پریزهای برق معمولی، جعبه تقسیم
زرد (پرکاربرد)	حداقل: 3x2.5mm² حداکثر: 2x4mm² + 1x2.5mm²	اتصالات ساختمانی رایج، انشعابات اصلی‌تر
قرمز (بزرگ)	حداقل: 3x4mm² حداکثر: 2x6mm² + 2x4mm²	کابل‌های ورودی، اتصالات با جریان بالاتر

نکته: این مقادیر تقریبی است و همیشه باید به مشخصات درج شده روی بسته‌بندی محصول یا بدنه کانکتور توجه کنید.

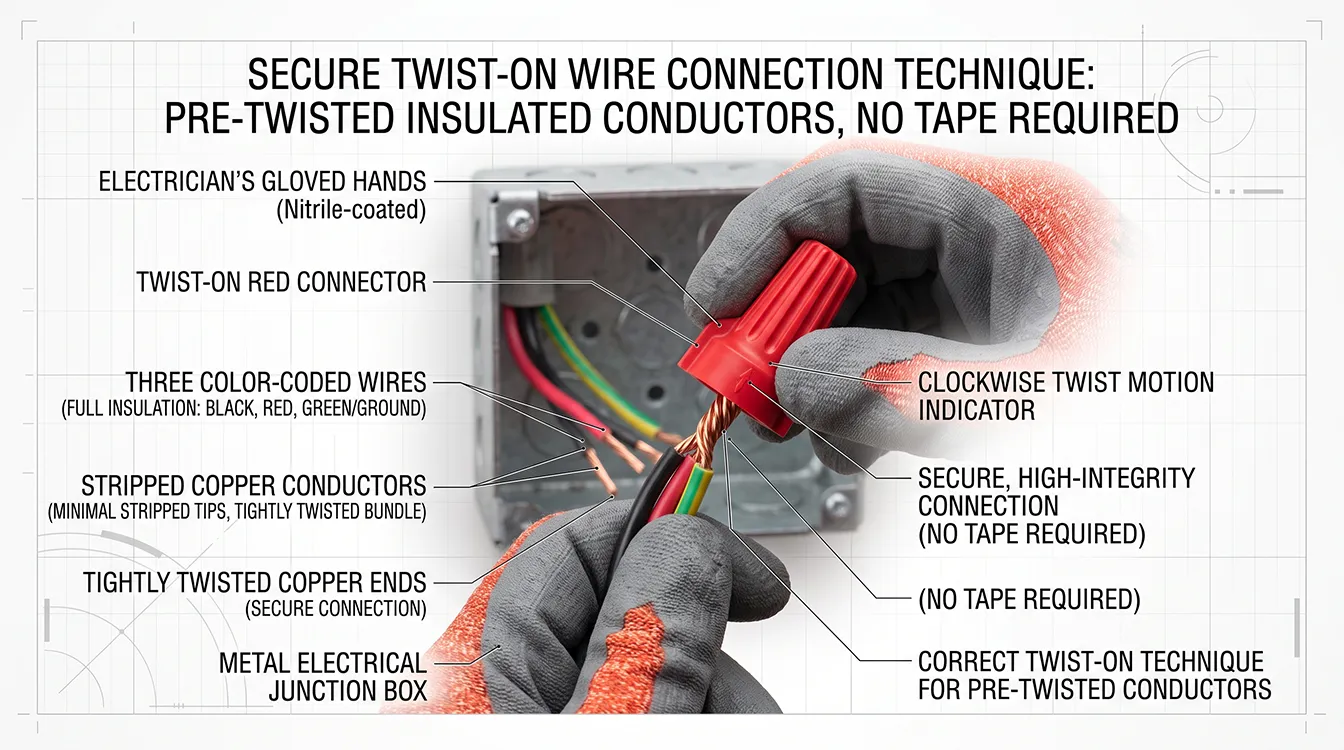

نکات مهم نصب ایمن (Dos and Don'ts)

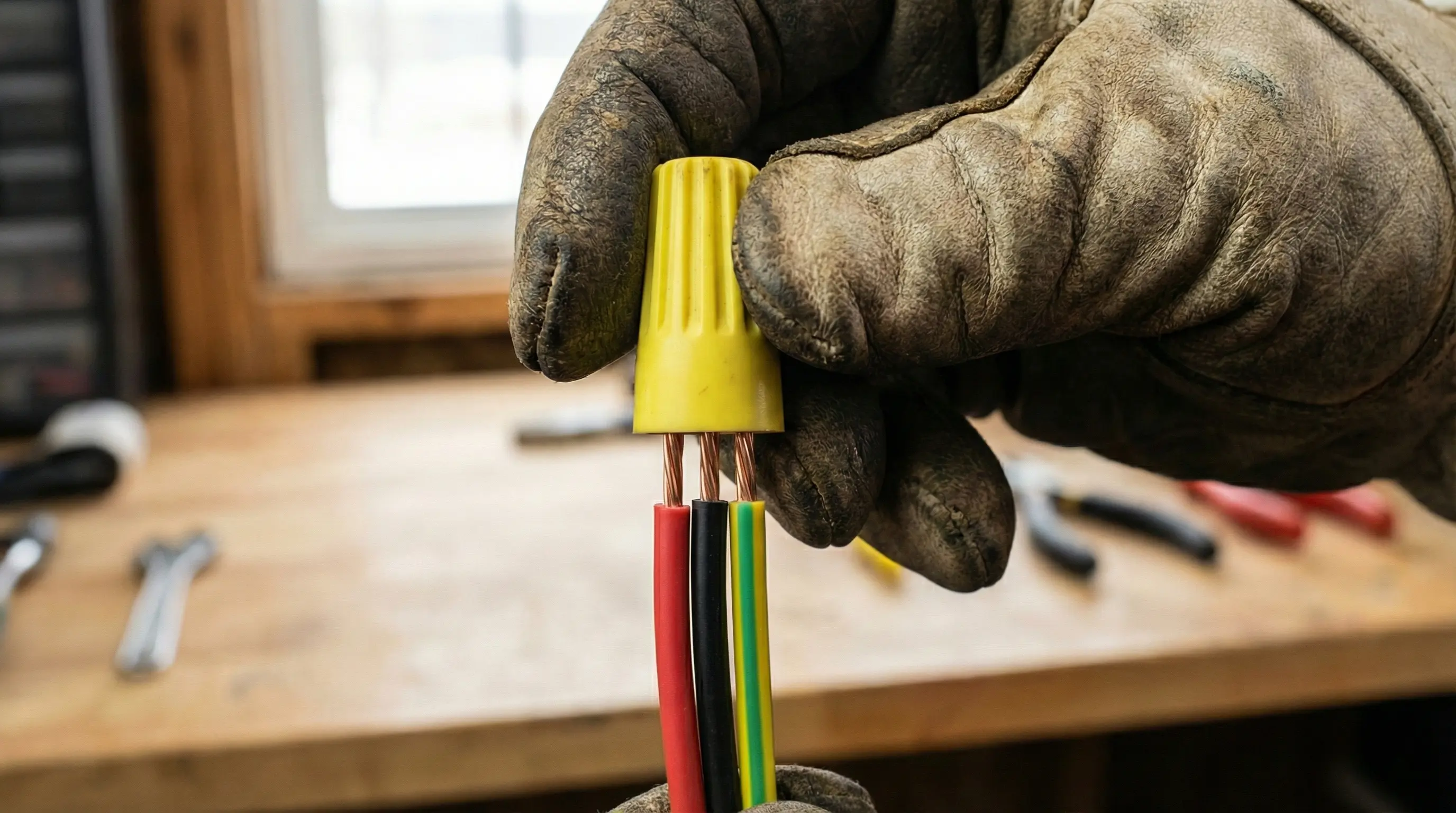

استفاده از کانکتور پیچی بسیار ساده است، اما رعایت چند نکته برای ایمنی ضروری است:

1. طول لخت کردن سیم (Stripping Length): سیم‌ها باید به اندازه‌ای لخت شوند که قسمت هادی کاملاً درون فنر قرار گیرد، اما هیچ قسمت لختی از زیر دامن (پایین) کانکتور بیرون نزند. معمولاً ۱۰ تا ۱۳ میلی‌متر مناسب است (به دستورالعمل سازنده توجه کنید).

2. عدم نیاز به پیش‌تاباندن (No Pre-twisting): در اکثر مدل‌های باکیفیت، نیازی نیست که سیم‌ها را قبل از ورود به کانکتور با انبردست به هم بتابانید. خود فنر کانکتور این کار را انجام می‌دهد.

3. جهت پیچاندن: همیشه کانکتور را در جهت عقربه‌های ساعت (Clockwise) بپیچانید تا سیم‌ها سفت شوند.

4. تست کشش (Pull Test): پس از نصب، هر سیم را به آرامی بکشید تا مطمئن شوید که محکم در جای خود قرار گرفته است.

5. ممنوعیت اتصال سیم خشک و افشان: به طور کلی توصیه می‌شود که سیم مفتولی (خشک) و سیم افشان را با یک کانکتور پیچی به هم متصل نکنید، زیرا سیم مفتولی ممکن است باعث شود فنر نتواند سیم افشان را به درستی بگیرد و اتصال سست شود. (برخی مدل‌های خاص برای این کار طراحی شده‌اند، اما مدل‌های استاندارد خیر).

کیفیت مواد اولیه

در پارس تارا، کیفیت اولویت ماست. کانکتورهای پیچی عرضه شده در این فروشگاه دارای ویژگی‌های زیر هستند:

• بدنه ترموپلاستیک نسوز (Flame Retardant): در برابر حرارت مقاوم بوده و در صورت بروز حادثه، باعث گسترش آتش نمی‌شوند (استاندارد UL 94V-2 یا V-0).

• فنر استیل قوی: فنر داخلی از استیل باکیفیت ساخته شده که خاصیت فنری خود را در طول زمان حفظ می‌کند و دچار زنگ‌زدگی نمی‌شود.

با استفاده از کانکتورهای پیچی استاندارد پارس تارا، سرعت و ایمنی را در پروژه‌های سیم‌کشی خود افزایش دهید.

سوالات متداول (FAQ) درباره کانکتور پیچی (Twist-on)

۱. آیا بعد از نصب کانکتور پیچی، نیاز به زدن چسب برق روی آن است؟

خیر. اگر کانکتور را با سایز صحیح انتخاب کرده باشید و سیم‌ها را به اندازه درست لخت کرده باشید، بدنه پلاستیکی کانکتور به طور کامل محل اتصال را عایق می‌کند و هیچ نیازی به استفاده از چسب برق نیست. استفاده از چسب برق روی کانکتور پیچی کاری غیرحرفه‌ای و غیرضروری است.

۲. آیا می‌توانم از این کانکتورها برای سیم‌کشی خودرو استفاده کنم؟

استفاده از کانکتورهای پیچی استاندارد ساختمانی در خودرو توصیه نمی‌شود. لرزش‌های شدید و مداوم خودرو ممکن است در درازمدت باعث شل شدن اتصال شود. برای خودرو بهتر است از اتصالات پرسی (سرسیم) یا لحیم‌کاری استفاده شود.

۳. چگونه بفهمم کدام سایز (رنگ) کانکتور برای کار من مناسب است؟

شما باید مجموع سطح مقطع سیم‌هایی که می‌خواهید به هم وصل کنید را بدانید. سپس به جدول راهنمای روی بسته‌بندی کانکتور مراجعه کنید. مثلاً اگر می‌خواهید سه سیم نمره ۲.۵ را به هم وصل کنید، باید ببینید کدام رنگ (معمولاً زرد) این ترکیب را پوشش می‌دهد.

۴. آیا می‌توان از کانکتور پیچی برای سیم‌های آلومینیومی استفاده کرد؟

خیر، کانکتورهای پیچی استاندارد فقط برای اتصال سیم‌های مسی به مسی طراحی شده‌اند. استفاده از آن‌ها برای سیم آلومینیومی باعث اکسیداسیون، داغ شدن و خطر آتش‌سوزی می‌شود. برای سیم آلومینیومی باید از کانکتورهای مخصوص دارای گریس اکسیدزدایی استفاده کرد که معمولاً از نوع پیچی نیستند.

۵. آیا می‌توانم یک سیم مفتولی (خشک) را به یک سیم افشان با این کانکتور وصل کنم؟

در اکثر مدل‌های استاندارد، این کار توصیه نمی‌شود. سیم مفتولی به دلیل سفت بودن، ممکن است مانع از عملکرد صحیح فنر روی رشته‌های نازک سیم افشان شود و اتصال سیم افشان سست بماند. بهتر است سیم‌هایی با ساختار مشابه (همه افشان یا همه مفتول) را به هم متصل کنید.
