کابل‌های تخصصی (فرمان، شیلددار، مخابراتی)

راهنمای جامع انتخاب و خرید کابل‌های تخصصی (فرمان، شیلددار، مخابراتی)

کابل‌های تخصصی ستون فقرات ارتباطی در صنایع پیشرفته و زیرساخت‌های نوین هستند. این کابل‌ها فراتر از انتقال صرف انرژی، برای حفظ یکپارچگی سیگنال در برابر چالش‌های محیطی طراحی شده‌اند.

اهمیت و ویژگی‌های کابل‌های تخصصی

• حفاظت در برابر نویز: محیط‌های صنعتی و حتی شهری مملو از منابع نویز الکترومغناطیسی هستند. کابل‌های تخصصی با ساختار ویژه خود (مانند شیلد یا زوج‌های تابیده) این نویزها را خنثی می‌کنند.

• دقت در انتقال سیگنال: برای انتقال داده‌ها و فرمان‌ها (مثلاً از سنسور به کنترلر)، هرگونه تداخل می‌تواند منجر به خطا در عملکرد شود.

• استانداردهای بین‌المللی: این کابل‌ها معمولاً بر اساس استانداردهای IEC، TIA/EIA و دیگر استانداردهای تخصصی تولید می‌شوند.

انواع کابل‌های تخصصی

۱. کابل فرمان (Control Cable)

• تعریف: این کابل‌ها برای انتقال سیگنال‌های کنترلی، داده‌های حسگرها و فرمان‌های مدارهای کنترلی در سیستم‌های اتوماسیون صنعتی و تابلوهای کنترل استفاده می‌شوند.

• ساختار هادی: معمولاً از هادی‌های افشان مسی تشکیل شده‌اند که انعطاف‌پذیری خوبی را فراهم می‌کند.

• تعداد کور: از ۲ کور تا چندین کور (مثلاً ۲x0.75mm²، ۵x1.5mm²، ۱۰x0.5mm²) با رنگ‌بندی استاندارد برای شناسایی آسان.

• کاربرد:

  • اتصال PLCها، رله‌ها، کنتاکتورها و سایر تجهیزات کنترلی.

  • سیم‌کشی سیستم‌های اعلام حریق و امنیتی.

  • مدارهای کنترلی در ماشین‌آلات صنعتی.

• نکته: کابل فرمان می‌تواند بدون شیلد باشد (برای محیط‌های کم نویز) یا با شیلد (برای محیط‌های نویزدار که در ادامه می‌آید).

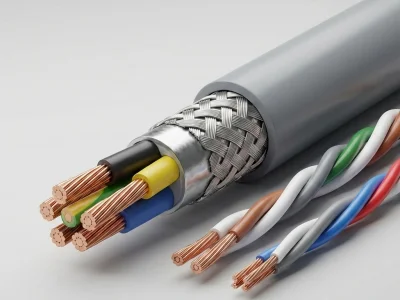

۲. کابل شیلددار (Shielded Cable)

• تعریف: این نوع کابل فرمان، مجهز به یک لایه محافظ اضافی به نام "شیلد" است. شیلد می‌تواند به صورت بافته شده از سیم‌های مسی نازک (Braided Shield) یا به صورت فویل آلومینیومی (Foil Shield) باشد.

• ویژگی‌ها:

  • محافظت در برابر نویز: شیلد مانند یک قفس فارادی عمل کرده و سیگنال‌های داخلی را از تداخلات الکترومغناطیسی و رادیویی محیط (نویز موتورها، خطوط قدرت و...) محافظت می‌کند.

  • افزایش دقت سیگنال: برای انتقال سیگنال‌های آنالوگ و دیجیتال حساس ضروری است.

• انواع شیلد:

  • شیلد بافته شده: انعطاف‌پذیری خوب، پوشش عالی، مقاومت مکانیکی بالا.

  • شیلد فویلی: سبک‌تر و ارزان‌تر، پوشش ۱۰۰ درصدی (اما کمتر در برابر نویزهای با فرکانس پایین مقاوم است).

  • شیلد ترکیبی (فویل و بافته شده): بهترین حفاظت در برابر انواع نویز.

• کاربرد:

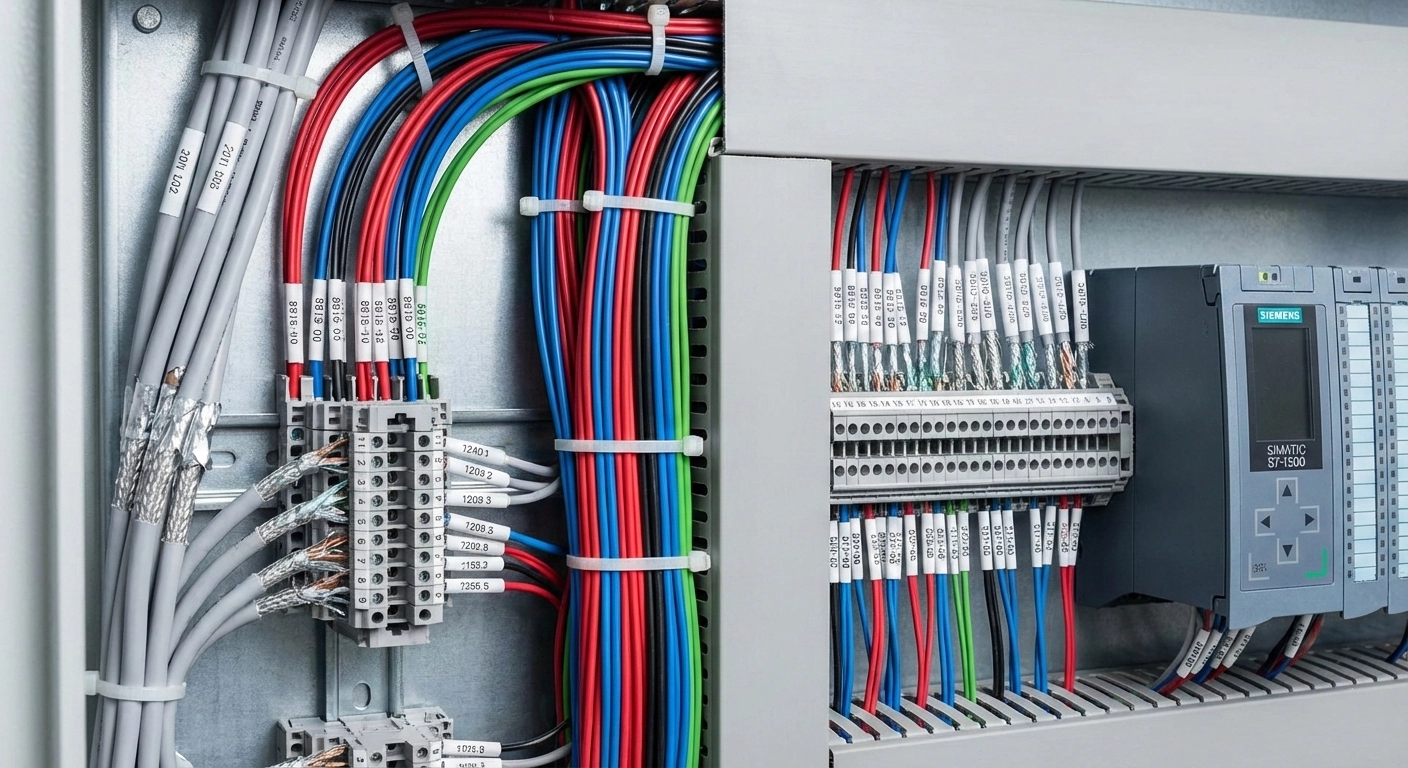

  • اتصال سنسورها، ترانسمیترها و ابزار دقیق در محیط‌های صنعتی.

  • ورودی و خروجی PLCها در صنایع.

  • سیستم‌های صوتی و تصویری حرفه‌ای .

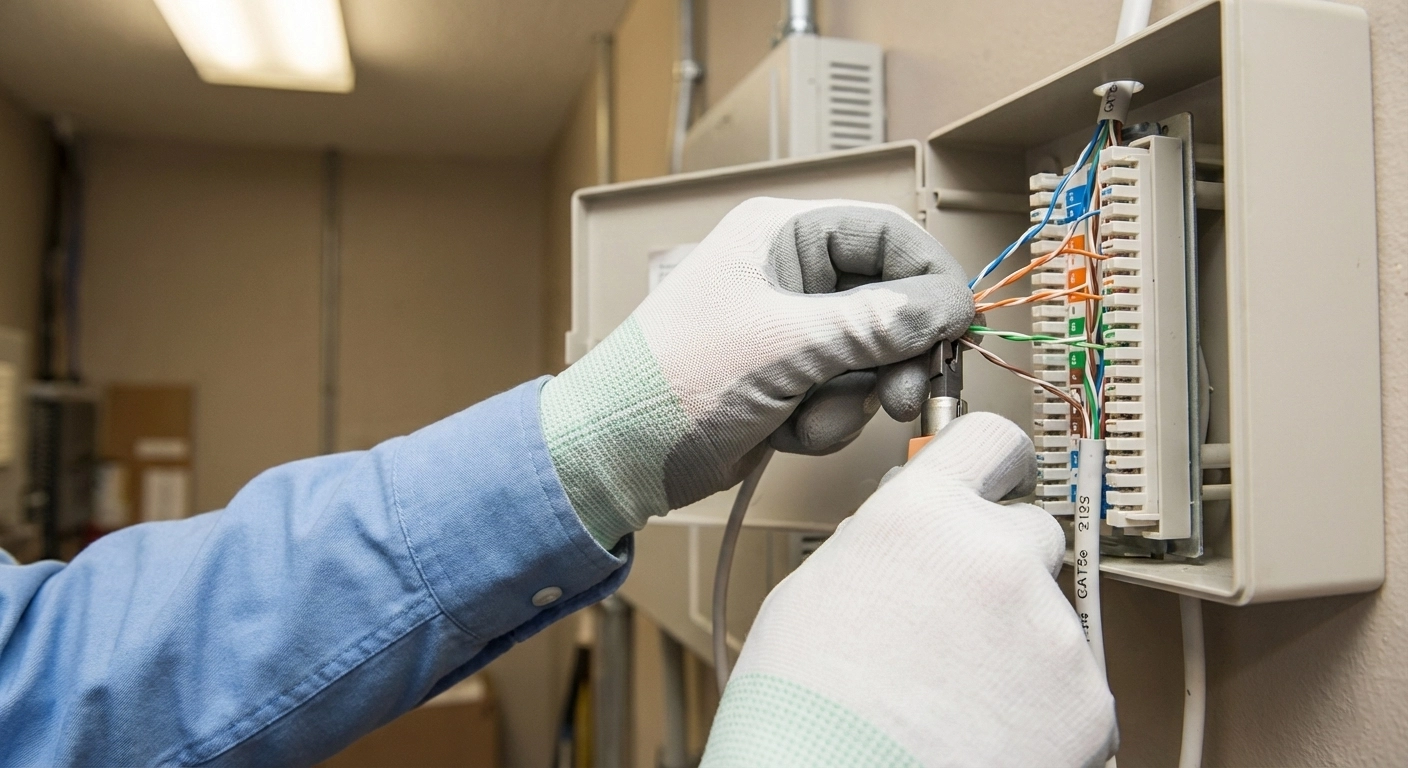

۳. کابل‌های زوجی (Telecommunication Cables)

• تعریف: این کابل‌ها برای انتقال سیگنال‌های مخابراتی، تلفن، دیتا و آیفون استفاده می‌شوند و هادی‌های آن‌ها به صورت "زوج" به هم تابیده شده‌اند.

• ساختار زوجی (Twisted Pair): تابیده شدن دو سیم به یکدیگر باعث حذف نویزهای الکترومغناطیسی متقارن (Common Mode Noise) می‌شود.

• انواع رایج:

  • کابل تلفن: شامل ۲ زوج، ۴ زوج، ۶ زوج و بالاتر (مثلاً کابل J-Y(St)Y).

  • کابل آیفون: معمولاً ۴ زوج یا ۶ زوج برای تصویر، صدا و تغذیه آیفون تصویری.

  • کابل شبکه (UTP/FTP/SFTP): این کابل‌ها نیز نوعی کابل زوجی هستند که برای انتقال داده‌های با سرعت بالا (اینترنت و شبکه) استفاده می‌شوند.

• ویژگی‌ها:

  • کاهش هم‌شنوایی (Crosstalk): تابیده شدن زوج‌ها از تداخل سیگنال بین زوج‌های مختلف جلوگیری می‌کند.

  • انتقال سیگنال دیتا: مناسب برای داده‌های دیجیتال و آنالوگ در فرکانس‌های مختلف.

• کاربرد:

  • خطوط تلفن داخلی و خارجی.

  • سیستم‌های آیفون صوتی و تصویری.

  • شبکه کامپیوتری (در صورت گسترش محصول).

نکات کلیدی در انتخاب کابل‌های تخصصی

• محیط نصب: آیا محیط پر از نویز است؟ (نیاز به شیلد) آیا کابل در معرض کشش یا سایش است؟ (نیاز به روکش مقاوم).

• نوع سیگنال: آیا سیگنال آنالوگ و حساس است؟ (شیلد ضروری). آیا دیتا با فرکانس بالا است؟ (نیاز به زوج‌های تابیده و کیفیت بالاتر).

• تعداد کور و سطح مقطع: بر اساس تعداد ورودی/خروجی و میزان جریان (حتی جریان سیگنال) انتخاب شود.

• استاندارد و گواهینامه‌ها: برای اطمینان از عملکرد صحیح و ایمنی، همیشه کابل‌های دارای نشان استاندارد و گواهینامه‌های لازم را انتخاب کنید.

با انتخاب کابل‌های تخصصی مناسب از پارس تارا، می‌توانید سیستمی مطمئن، دقیق و بدون اختلال را برای اتوماسیون صنعتی، کنترل، و ارتباطات خود تضمین کنید.

سوالات متداول (FAQ) درباره کابل‌های تخصصی

۱. چه زمانی به کابل شیلددار نیاز داریم؟

زمانی که سیگنال‌های حساس (مانند سیگنال‌های سنسورها، ابزار دقیق، یا داده‌های دیجیتال) باید در محیط‌های دارای نویز الکترومغناطیسی (نزدیکی موتورها، کابل‌های قدرت، تابلو برق) منتقل شوند. شیلد از تداخل نویز با سیگنال اصلی جلوگیری می‌کند.

۲. آیا می‌توان از کابل فرمان بدون شیلد برای تمام کاربردها استفاده کرد؟

خیر. در محیط‌های کم نویز و برای انتقال فرمان‌های ساده (مانند روشن/خاموش کردن رله)، کابل فرمان بدون شیلد کافی است. اما برای سیگنال‌های آنالوگ، دیتاهای حساس یا محیط‌های پر نویز، استفاده از کابل شیلددار ضروری است.

۳. تفاوت اصلی کابل فرمان و کابل قدرت چیست؟

کابل قدرت برای انتقال جریان‌های الکتریکی بالا و تغذیه تجهیزات طراحی شده است. کابل فرمان برای انتقال سیگنال‌های کنترلی و فرمان‌ها (با جریان و ولتاژ بسیار پایین‌تر) استفاده می‌شود و هدف اصلی آن، دقت در انتقال اطلاعات و مقاومت در برابر نویز است.

۴. کابل زوجی چه مزیتی نسبت به کابل‌های با سیم‌های مجزا دارد؟

تابیده شدن سیم‌ها به صورت زوج، باعث حذف یا کاهش چشمگیر نویزهای القایی می‌شود. این تکنیک، تداخل الکترومغناطیسی و هم‌شنوایی (تداخل سیگنال بین سیم‌های مجاور) را به حداقل می‌رساند که برای انتقال دقیق سیگنال‌های مخابراتی و دیتا بسیار مهم است.

۵. آیا می‌توان از کابل تلفن (زوجی) برای سیم‌کشی آیفون تصویری استفاده کرد؟

بله، در بسیاری از موارد می‌توان از کابل‌های زوجی (مانند کابل تلفن ۴ یا ۶ زوج) برای سیم‌کشی آیفون تصویری استفاده کرد. اما باید به تعداد زوج‌ها (برای صدا، تصویر، تغذیه و قفل‌بازکن) و کیفیت کابل برای جلوگیری از افت تصویر در فواصل طولانی توجه کرد. برای بهترین کیفیت، کابل‌های مخصوص آیفون تصویری که معمولاً شیلددار نیز هستند، توصیه می‌شود.
