در معماری تابلو برق صنعتی، ارتباط ماشین با اپراتور به دو عامل بستگی دارد: تجهیزات ورودی فرمان (مانند شستی و پوش‌باتن‌ها) و تجهیزات خروجی و اعلان وضعیت (چراغ‌های سیگنال و آلارم‌ها).

وظیفه چراغ سیگنال، انتقال سریع، بدون خطا و بصریِ اطلاعاتِ مربوط به مدارهای قدرت و فرمان است. استفاده از تجهیزات استاندارد با طول عمر بالا و شدت نور مناسب (Luminance) در محیط‌های پرنور کارگاهی، تضمین‌کننده واکنش به‌موقع اپراتور و جلوگیری از بروز حوادث فاجعه‌بار در خطوط تولید است.

پلتفرم پارس تارا با تمرکز بر نیازهای B2B پیمانکاران، انواع چراغ سیگنال را در تکنولوژی‌ها و ولتاژهای مختلف تامین می‌کند که در ادامه به تحلیل متالورژی و کاربرد هر یک می‌پردازیم.

۱. چراغ سیگنال LED (نسل جدید سیگنال‌های تابلویی)

دوران چراغ‌های سیگنال رشته‌ای و نئونی به پایان رسیده است. امروزه تمام سیگنال‌های استاندارد بازار از تکنولوژی SMD LED بهره می‌برند.

• مزایای مهندسی LED: طول عمر مفید بالای ۳۰,۰۰۰ ساعت (به حداقل رسیدن هزینه تعمیر و نگهداری)، مقاومت مطلق در برابر ارتعاشات دستگاه‌های صنعتی (به دلیل نداشتن فیلامنت یا رشته لامپ) و توان مصرفی زیر ۲ وات.

• ساختار بدنه: لنز (رویه) چراغ‌های سیگنال از جنس پلی‌کربنات نشکن و مقاوم در برابر اشعه UV ساخته می‌شود تا در طول زمان دچار رنگ‌پریدگی و کدر شدن نشوند. اکثر این چراغ‌ها دارای درجه حفاظت IP65 در قسمت جلویی هستند که آن‌ها را در برابر پاشش آب و نفوذ گرد و غبار ایمن می‌کند.

• ولتاژهای کاری: چراغ‌های سیگنال بر خلاف قطعات قدرت، مستقیماً از شبکه تغذیه مدار فرمان برق می‌گیرند. پرکاربردترین ولتاژها شامل ۲۴ ولت AC/DC (برای خروجی‌های PLC و سیستم‌های اتوماسیون ایمن) و ۲۲۰ ولت AC (برای برق شهر و مدارات فرمان رله‌ای) می‌باشد.

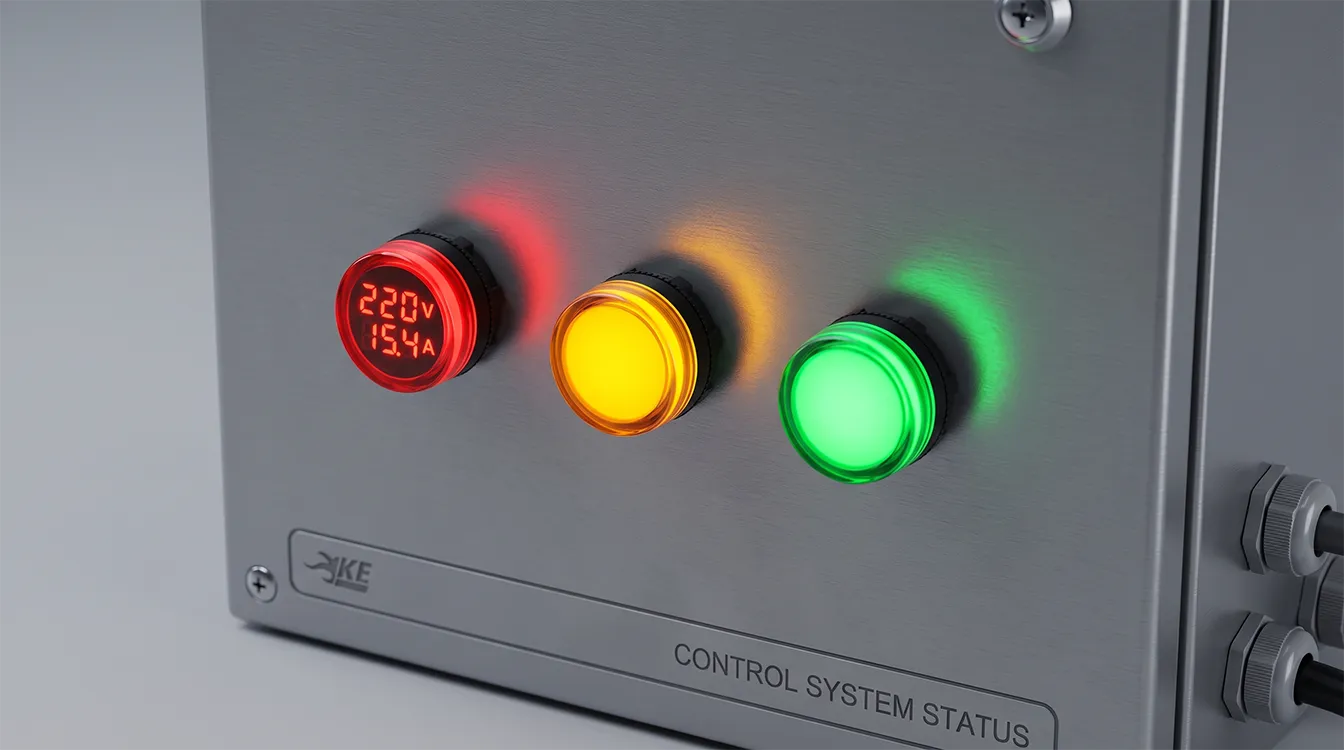

استاندارد بین‌المللی رنگ‌بندی چراغ‌های سیگنال (IEC 60073)

انتخاب رنگ چراغ سیگنال در تابلو برق سلیقه‌ای نیست و تابع الزامات استاندارد IEC است. جدول زیر نقشه راه مهندسان برای سیم‌کشی صحیح مدار فرمان است:

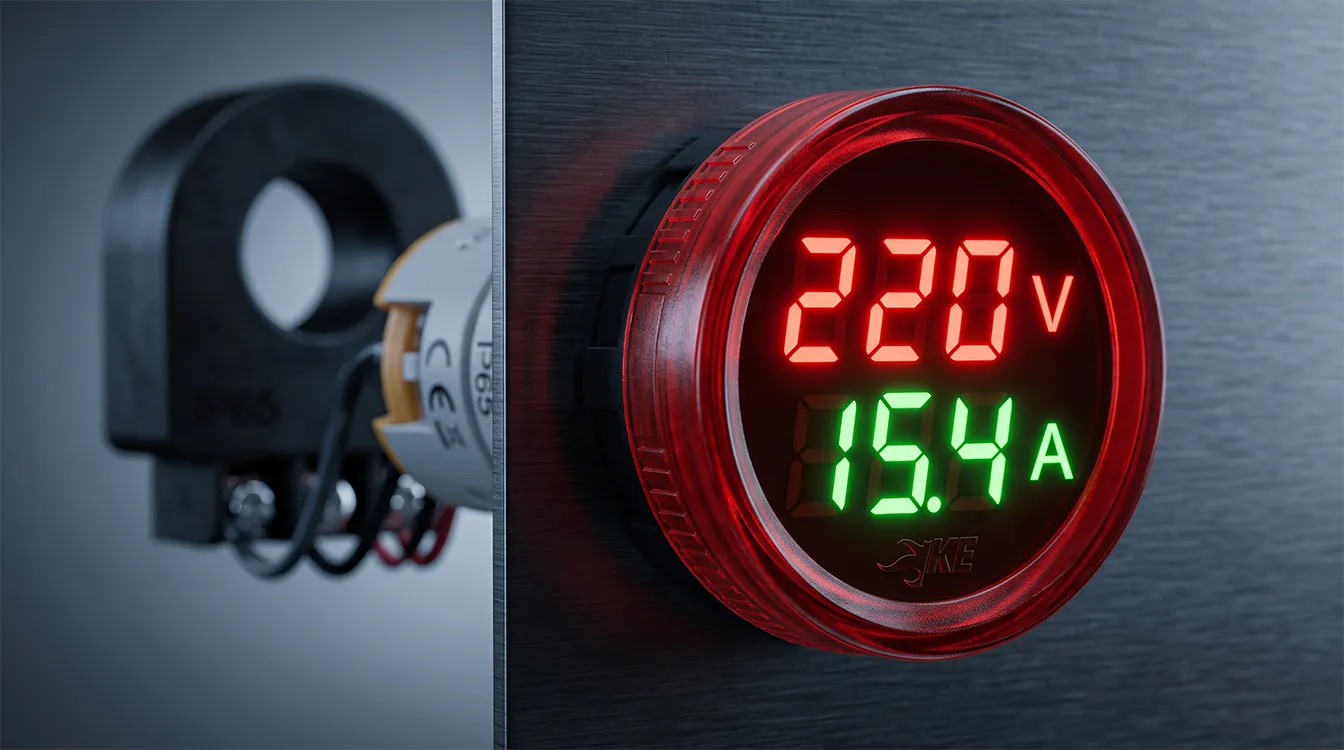

۲. چراغ سیگنال دیجیتال (نمایشگرهای ترکیبی ولت‌متر و آمپرمتر)

با پیشرفت تجهیزات میکروالکترونیک، ما شاهد ظهور تجهیزاتی هستیم که کاربرد چراغ سیگنال و تجهیزات اندازه‌گیری تابلویی را در قالب یک قاب ۲۲ میلی‌متری ترکیب کرده‌اند.

• سیگنال ولت‌متر دار: این قطعات دارای یک نمایشگر دیجیتال (معمولاً ۳ رقمی) هستند. علاوه بر اینکه با رنگ خود وجود ولتاژ را نشان می‌دهند، مقدار دقیق ولتاژ (مثلاً 218V) را نیز روی صفحه نمایش می‌دهند. این قطعه تابلوسازان را از نصب ولت‌مترهای بزرگ و گران‌قیمت آنالوگ بی‌نیاز کرده است.

• سیگنال آمپرمتر دار: به همراه یک ترانس جریان (CT) حلقوی کوچک ارائه می‌شوند. کافیست کابل فاز موتور را از داخل CT عبور دهید تا چراغ سیگنال، علاوه بر روشن بودن، جریان مصرفی لحظه‌ای موتور را نیز به شما نشان دهد. برندهایی نظیر JBH و شیوا امواج در تولید این سیگنال‌های ترکیبی (حتی ترکیب ولت‌متر، آمپرمتر و فرکانس‌متر در یک چراغ) پیشگام هستند.

۳. بازر تابلویی (Buzzer) و آلارم‌های صوتی

در محیط‌های کارگاهی که اپراتور همیشه روبروی تابلو برق نایستاده است، خطرات نوری (چراغ قرمز) ممکن است دیده نشوند. در این شرایط، استفاده از تجهیزات هشدار صوتی برای جلوگیری از خسارات جبران‌ناپذیر الزامی است.

• بازر ساده ۲۲ میلی‌متری: دقیقاً مشابه یک چراغ سیگنال نصب می‌شود، اما خروجی آن به جای نور، یک صدای سوت‌مانند (بوق) با فرکانس بالا است. این قطعات به بوبین رله‌های خطای کلیدهای اتوماتیک کمپکت (MCCB) متصل می‌شوند.

• سیگنال بیزر دار (چشمک‌زن + صوتی): کارآمدترین ابزار هشدار تابلویی. این قطعه به طور همزمان یک نور قرمز چشمک‌زن (Flashing) تولید کرده و آلارم صوتی پخش می‌کند. این محصول بالاترین سطح جلب توجه (Attention Rate) را در میان تجهیزات HMI دارد.

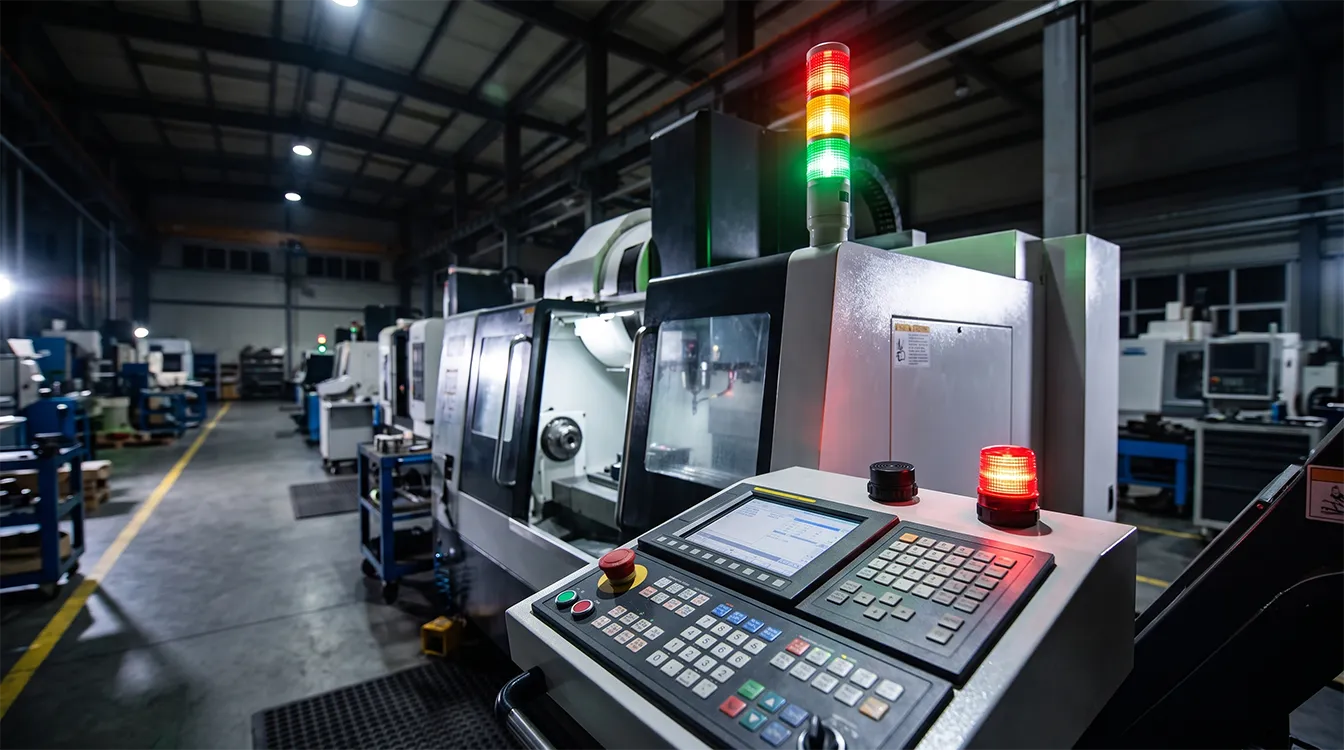

۴. برج سیگنال (Signal Tower / Stack Light)

برای ماشین‌آلات غول‌پیکر (مانند دستگاه‌های CNC، خطوط بسته‌بندی یا نوار نقاله‌ها) که وضعیت آن‌ها باید از شعاع ۵۰ متری قابل رویت باشد، از چراغ‌های طبقاتی یا تاور لایت استفاده می‌شود. این برج‌ها معمولاً از ۳ طبقه نوری (سبز، زرد، قرمز) و یک ماژول بیزر در بالاترین نقطه تشکیل شده‌اند و دارای یک پایه تلسکوپی برای نصب روی سقف ماشین‌آلات هستند.

تحلیل برندهای برتر بازار (چرا از پارس تارا بخریم؟)

کیفیت ترمینال‌های پیچ‌دار پشت چراغ سیگنال و مقاومت رزوه پلاستیکی آن در برابر شکستن هنگام سفت کردن مهره، تفاوت یک برند اصیل با محصولات فیک را مشخص می‌کند. در پارس تارا ما برندهای زیر را با تضمین قیمت همکاری عرضه می‌کنیم:

1. اشنایدر (Schneider Electric): سری Harmony اشنایدر، لوکس‌ترین، باکیفیت‌ترین و البته گران‌ترین چراغ‌های سیگنال در جهان هستند. لنزهای ضدخش و کیفیت مونتاژ این محصولات برای پروژه‌های حساس پتروشیمی و نفت انتخاب اول است.

2. پارس فانال (Pars Fanal) و رعد (Raad): دو غول تولیدکننده تجهیزات داخلی. محصولات این دو برند دارای تاییدیه‌های استاندارد ایران و CE اروپا هستند. تنوع رنگی بالا و قیمت‌های به‌شدت اقتصادی، آن‌ها را به گزینه اول تابلوسازان عمومی و سری‌کار تبدیل کرده است.

3. برند JBH: رهبر بلامنازع بازار در تولید چراغ‌های سیگنال دیجیتال (ولتمتر و آمپرمتر). دقت اندازه‌گیری بالا و نمایشگرهای بسیار شفاف از ویژگی‌های این برند است.

4. سون الکتریک (Seven Electric): اگر یک تابلوساز سری‌کار هستید و به دنبال تجهیزاتی می‌گردید که در کنار قیمت اقتصادی، استانداردهای صنعتی را پاس کنند، چراغ‌های سیگنال و بازرهای سون الکتریک بهترین انتخاب برای پروژه‌های شما هستند.

سوالات متداول (FAQ)

آیا می‌توان از چراغ سیگنال ۲۲۰ ولت در مدار ۲۴ ولت استفاده کرد؟

خیر. درون چراغ‌های سیگنال ۲۲۰ ولت (AC) مقاومت‌های کاهنده و مدار یکسوساز تعبیه شده است. اگر ولتاژ ۲۴ ولت به آن اعمال کنید، افت ولتاژ داخلی اجازه روشن شدن LED را نمی‌دهد. همچنین اتصال سیگنال ۲۴ ولت به برق ۲۲۰ ولت باعث سوختن و انفجار آنی مدار داخلی آن می‌شود. انتخاب ولتاژ باید دقیقاً منطبق بر ولتاژ مدار فرمان شما باشد.

منظور از سوراخ نصب ۲۲ میلی‌متری (22mm) چیست؟

۲۲ میلی‌متر، استاندارد جهانی (IEC) برای قطر گردبُر جهت نصب تجهیزات روی درب تابلو برق است. تمامی چراغ‌های سیگنال، شستی‌های استارت/استپ، سلکتورها و بازرهای استاندارد بازار برای قرارگیری در سوراخی با قطر ۲۲ میلی‌متر طراحی شده‌اند تا قطعات برندهای مختلف با یکدیگر قابل تعویض باشند.

تفاوت آژیر موتوردار با بیزر تابلویی در چیست؟

بیزرهای تابلویی ابعاد کوچکی دارند، روی درب تابلو نصب می‌شوند و شدت صدای آن‌ها (حدود 80dB) صرفاً برای مطلع کردن اپراتورِ نزدیک به تابلو مناسب است. اما آژیرهای موتوردار صنعتی، تجهیزاتی بزرگ و مستقل هستند که روی دیوار سالن نصب شده و برای اعلام حریق یا تخلیه سراسری سوله با شدت صدای بالای 110dB طراحی شده‌اند.
