ولت آمپرمتر سیگنالی تابلویی 22 میلی‌متری آرچ مم (Arch.mam) مدل ED16-22VAD

معرفی ولت آمپرمتر سیگنالی آرچ مم مدل ED16-22VAD؛ انقلاب در ابعاد اندازه‌گیری

یکی از چالش‌های همیشگی در طراحی و مونتاژ تابلوهای برق صنعتی، محدودیت فضا روی درب تابلو است. در گذشته، برای مانیتورینگ دقیق وضعیت یک الکتروموتور یا خط تغذیه، تابلوسازان مجبور بودند یک ولت‌متر بزرگ، یک آمپرمتر مجزا و یک چراغ سیگنال را به صورت جداگانه نصب کنند که علاوه بر اشغال فضای زیاد، نیازمند سیم‌کشی‌های طولانی و پیچیده بود.

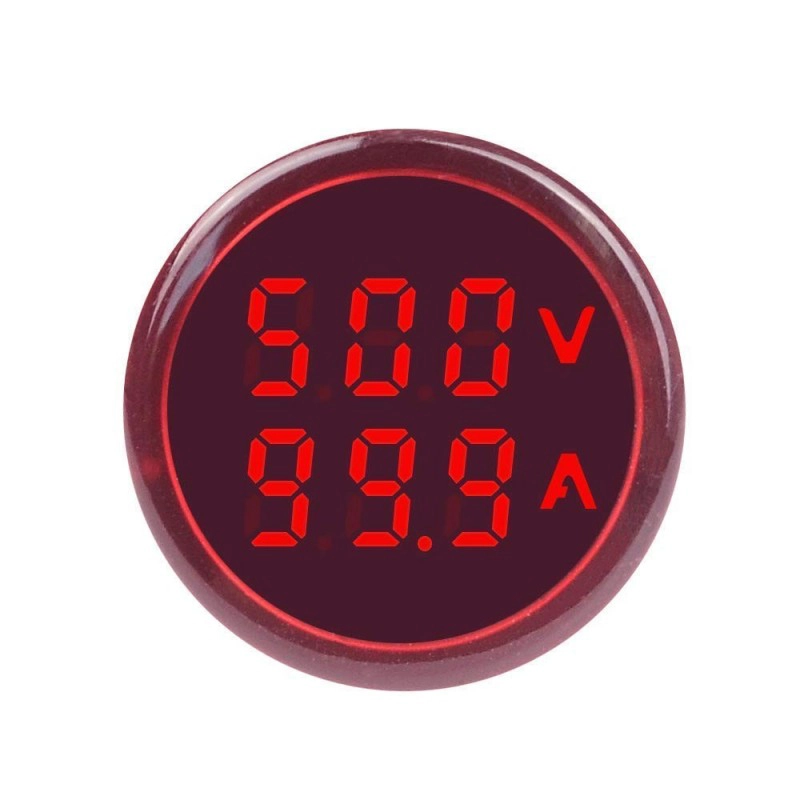

ولت آمپرمتر سیگنالی آرچ مم (Arch.mam) مدل ED16-22VAD، یک راه‌حل مهندسی‌شده و بی‌نظیر برای این مشکل است. این قطعه‌ی پیشرفته، قابلیت‌های یک ولت‌متر دیجیتال، یک آمپرمتر دقیق و یک چراغ سیگنال را در یک استوانه کوچک با قطر نصب تنها ۲۲ میلی‌متر ترکیب کرده است. صفحه نمایشگر این تجهیز دارای دو ردیف سون‌سگمنت LED درخشان است که مقادیر ولتاژ شبکه و جریان مصرفی بار را به صورت لحظه‌ای و همزمان به اپراتور گزارش می‌دهند.

تحلیل فنی مشخصات و ظرفیت‌های اندازه‌گیری

دلیل محبوبیت بالای مدل ED16-22VAD در میان مهندسین، ظرفیت اندازه‌گیری فوق‌العاده آن در چنین ابعاد کوچکی است. این دستگاه برای کار در شبکه‌های جریان متناوب (AC) طراحی شده است و دو پارامتر حیاتی را رصد می‌کند:

۱. اندازه‌گیری ولتاژ (۵۰ تا ۵۰۰ ولت AC)

این تجهیز به صورت (Self-Powered) طراحی شده است؛ یعنی برای روشن شدن نمایشگر نیازی به آداپتور مجزا ندارد و تغذیه خود را از همان ولتاژی که در حال اندازه‌گیری آن است تأمین می‌کند. بازه وسیع ۵۰ تا ۵۰۰ ولت به شما اجازه می‌دهد تا از این قطعه هم برای مانیتورینگ برق تکفاز (۲۲۰ ولت خانگی) و هم برای برق سه‌فاز (۳۸۰ ولت صنعتی) با اطمینان کامل استفاده نمایید.

۲. اندازه‌گیری جریان با ترانس حلقوی (۰ تا ۱۰۰ آمپر)

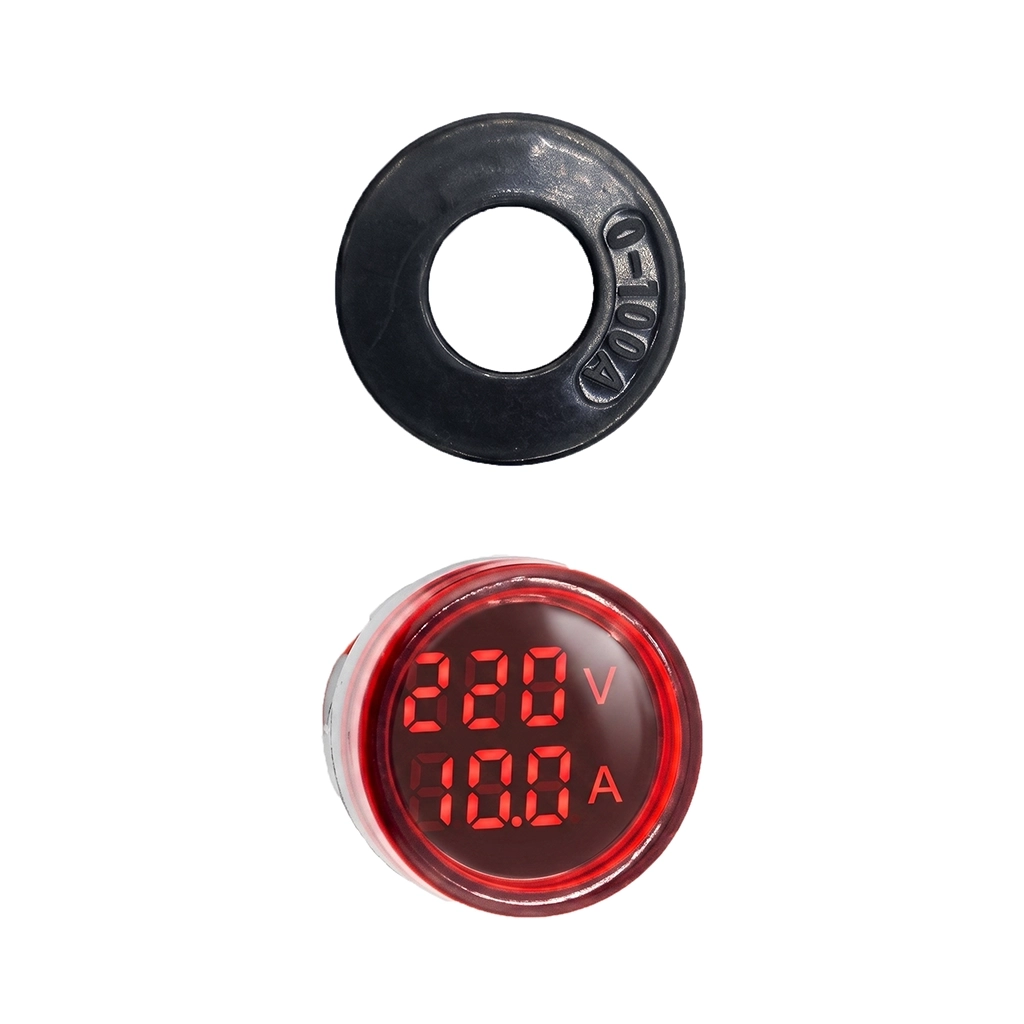

همراه با این محصول، یک حلقه مشکی‌رنگ به نام ترانس جریان (CT) ارائه می‌شود. این ترانسفورماتور کوچک وظیفه دارد جریان‌های سنگین خط (تا سقف ۱۰۰ آمپر) را به روش القای مغناطیسی اندازه‌گیری کرده و به یک سیگنال ضعیف و ایمن برای نمایشگر تبدیل کند. خوانش جریان تا ۱۰۰ آمپر، این قطعه را برای نظارت بر موتورهای صنعتی بزرگ (تا توان حدود ۵۰ کیلووات) کاملاً ایده‌آل ساخته است.

کاربردهای استراتژیک در سیستم‌های قدرت و اتوماسیون

استفاده از ولت آمپرمتر سیگنالی آرچ مم، علاوه بر زیبایی بصری، ارزش افزوده بالایی به پروژه‌های شما می‌بخشد:

• تابلوهای توزیع و فرمان پمپ‌ها: رصد لحظه‌ای آمپر مصرفی پمپ‌های شناور؛ بالا رفتن آمپر نشان‌دهنده گیرپاژ کردن پمپ و پایین آمدن آن نشان‌دهنده خشک کار کردن (بی‌آبی) است.

• باکس‌های ماینینگ و سرورها: کنترل دقیق بار مصرفی رک‌های پردازشی جهت جلوگیری از اضافه‌بار روی کابل‌های تغذیه.

• تابلوهای برق خورشیدی: مانیتورینگ ولتاژ و جریان خروجی اینورترها به سمت شبکه توزیع (سمت AC).

• دیزل ژنراتورها: بررسی تقارن فازها و میزان جریان کشیده شده از ژنراتور در زمان قطع برق شهر.

آموزش گام‌به‌گام نصب و سیم‌کشی ترانس جریان (CT)

نصب این قطعه با وجود قابلیت‌های دوگانه، بسیار ساده و ایمن است. لطفاً برای جلوگیری از خطاهای محاسباتی، مراحل زیر را با دقت دنبال کنید:

1. آماده‌سازی فیزیکی: با یک گردبُر، سوراخی به قطر ۲۲ میلی‌متر روی درب تابلو ایجاد کنید. مهره پلاستیکی را از بدنه نمایشگر باز کرده، دستگاه را از بیرون وارد سوراخ کنید و مهره را از سمت داخل سفت نمایید.

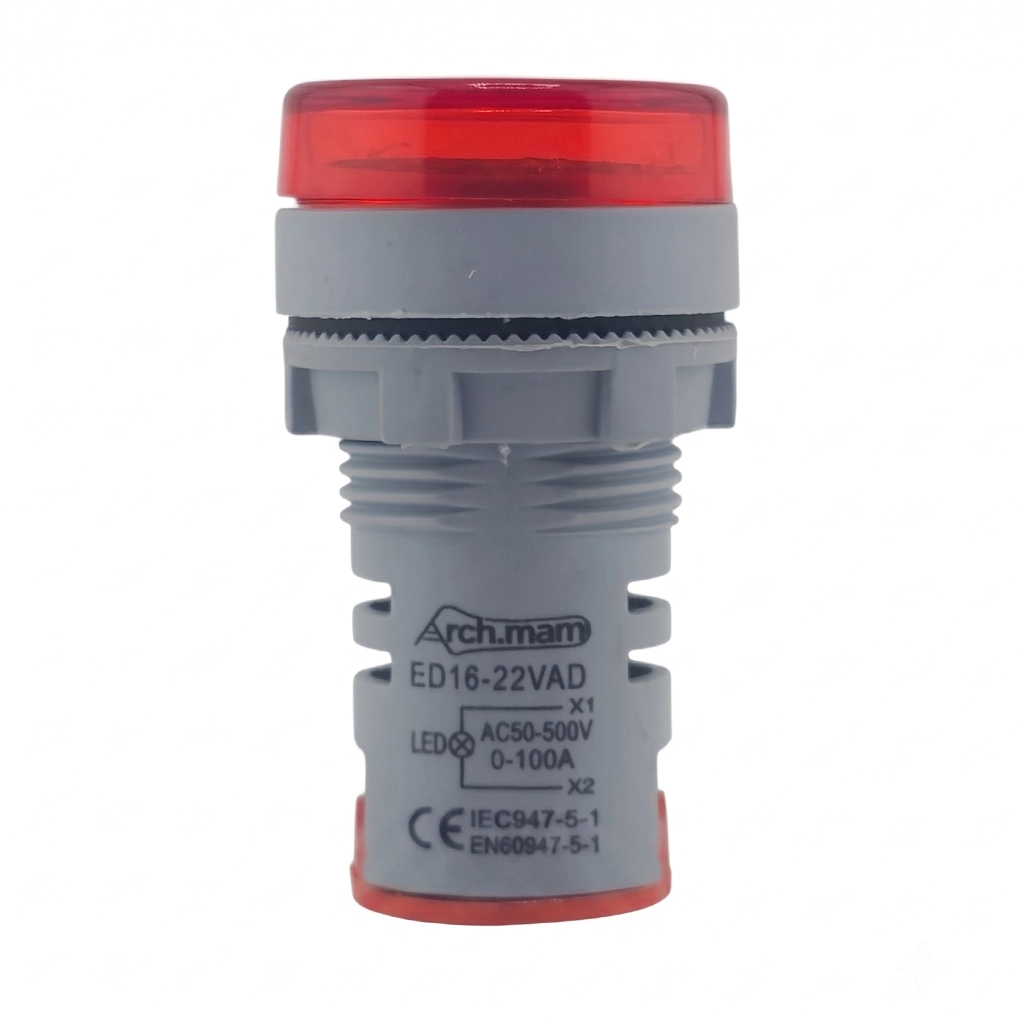

2. سیم‌کشی تغذیه و ولت‌متر: در پشت دستگاه دو ترمینال پیچی (X1 و X2) قرار دارد. سیم فاز و نول (برای حالت تکفاز) یا دو فاز مختلف (برای حالت دوفاز) را به این ترمینال‌ها متصل کنید. با این کار، بخش ولت‌متر دستگاه روشن شده و ولتاژ خط را نشان می‌دهد.

3. نصب ترانس جریان (CT): کابل فازی که به سمت مصرف‌کننده (مثلاً موتور) می‌رود را قبل از اتصال به تجهیزات، از داخل سوراخ حلقه CT عبور دهید. (دقت کنید که فقط یک رشته سیم فاز باید از داخل حلقه رد شود، نه کابل کامل و نه فاز و نول باهم).

4. اتصال CT به نمایشگر: از ترانس حلقوی دو رشته سیم نازک (معمولاً قرمز و مشکی) خارج شده است. این دو سیم را به سوکت یا ترمینال‌های سوزنی کوچکی که در پشت نمایشگر تعبیه شده متصل کنید. قطبیت این دو سیم نازک اهمیتی ندارد. اکنون بخش آمپرمتر نیز فعال شده و جریان مصرفی را نمایش می‌دهد.

سوالات متداول (FAQ) متخصصین

آیا می‌توان سیم‌های ترانس جریان (CT) را طولانی‌تر کرد؟

توصیه می‌شود طول سیم‌های فابریک CT را تغییر ندهید. افزایش طول این سیم‌ها باعث افت سیگنال و ایجاد خطا در کالیبراسیون آمپرمتر می‌شود. به همین دلیل، CT باید در نزدیک‌ترین فاصله ممکن به نمایشگر (پشت درب تابلو) قرار گیرد.

چرا آمپرمتر دستگاه عدد صفر را نشان می‌دهد در حالی که موتور روشن است؟

این مشکل معمولاً دو دلیل دارد: اول اینکه به اشتباه، هم سیم فاز و هم سیم نول را از داخل حلقه CT عبور داده‌اید (که باعث خنثی شدن میدان مغناطیسی می‌شود). دوم اینکه سوکت سیم‌های نازک CT در پشت نمایشگر به درستی جا نخورده است.

آیا این تجهیز جایگزین رله کنترل فاز یا بی متال می‌شود؟

خیر؛ این دستگاه صرفاً یک «نمایشگر مانیتورینگ» است و هیچ‌گونه رله خروجی برای قطع کردن مدار در زمان بروز خطا (مثل افت ولتاژ یا اضافه‌بار) ندارد. برای حفاظت مدار، استفاده از تجهیزات حفاظتی مانند کنترل بار و بی متال الزامی است.

با استفاده از ولت آمپرمتر سیگنالی آرچ مم مدل ED16-22VAD، تابلوهای برق خود را به یک مرکز مانیتورینگ پیشرفته و کم‌حجم تبدیل کنید. این محصول با تضمین اصالت و بهترین قیمت در فروشگاه اینترنتی پارس تارا عرضه می‌گردد.
