لیمیت سوئیچ چیست؟ (تفاوت با کلید معمولی)

برخلاف کلیدهای برق معمولی که توسط دست انسان قطع و وصل می‌شوند، لیمیت سوئیچ توسط "برخورد فیزیکی یک جسم" تحریک می‌شود.

فرض کنید یک جک هیدرولیک در حال باز شدن است؛ اگر به موقع متوقف نشود، دستگاه را خرد می‌کند. یک لیمیت سوئیچ در انتهای مسیر نصب می‌شود تا به محض رسیدن جک به آن نقطه، برق موتور را قطع کند. این یعنی ایمنی، دقت و تکرارپذیری در خط تولید.

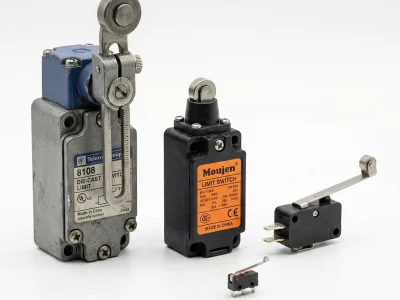

تفاوت لیمیت سوئیچ، میکرو سوئیچ و سوپر میکرو سوئیچ

اگرچه عملکرد هر سه یکی است (قطع و وصل جریان با فشار مکانیکی)، اما در ابعاد و کاربرد تفاوت‌های بزرگی دارند:

۱. لیمیت سوئیچ (Heavy Duty)

این‌ها مخصوص کار سنگین (Heavy Duty) طراحی شده‌اند! بدنه‌ای فلزی یا پلاستیک فشرده بسیار محکم دارند و برای تحمل ضربه‌های سنگین، گرد و غبار، روغن و رطوبت طراحی شده‌اند.

• کاربرد: جرثقیل سقفی، نوار نقاله معادن، دستگاه‌های پرس و گیوتین.

۲. میکرو سوئیچ (Micro Switch)

همانطور که از نامش پیداست، ظریف‌تر هستند و برای جریان‌های پایین‌تر (معمولاً تا ۱۰ یا ۱۵ آمپر) استفاده می‌شوند. حساسیت آن‌ها بسیار بالاست و با فشار کمی (چند گرم) عمل می‌کنند.

• کاربرد: درب مایکروفر، پدال گاز خودرو، موس کامپیوتر و تابلو فرمان.

۳. سوپر میکرو سوئیچ (Sub-miniature)

این مدل‌ها از میکرو سوئیچ هم کوچکترند! سوپر میکرو سوئیچ برای جاهایی طراحی شده که فضا به شدت محدود است و نیاز به دقت میلی‌متری وجود دارد.

• کاربرد: بردهای الکترونیکی حساس، تجهیزات پزشکی و رباتیک دقیق.

معرفی کدهای پرفروش بازار (۸۱۰۸، ۸۱۰۴ و...)

در بازار لیمیت سوئیچ‌ها (مخصوصاً طرح تله مکانیک)، چند کد وجود دارد که زبان مشترک تمام تکنسین‌هاست. دانستن این کدها خرید شما را آسان می‌کند:

مدل ۸۱۰۸ (میله‌ای قابل تنظیم - Adjustable Roller Arm)

پرفروش‌ترین مدل بازار! این لیمیت سوئیچ دارای یک اهرم چرخ‌دار است که طول آن کم و زیاد می‌شود.

• مزیت: چون طول بازو قابل تنظیم است، می‌توانید دقیقاً مشخص کنید که سوئیچ در چه فاصله‌ای عمل کند. تقریباً در ۷۰٪ دستگاه‌های صنعتی از همین مدل TZ-8108 یا ME-8108 استفاده می‌شود.

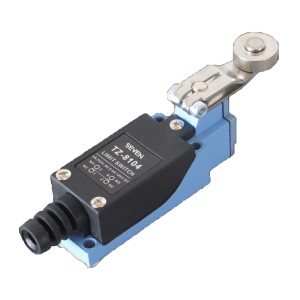

مدل ۸۱۰۴ (غلطکی ساده - Roller Arm)

شبیه مدل ۸۱۰۸ است اما طول بازوی آن ثابت است. برای جاهایی که موقعیت برخورد جسم همیشه ثابت است و تغییر نمی‌کند، استفاده می‌شود. استهلاک کمتری نسبت به مدل‌های قابل تنظیم دارد.

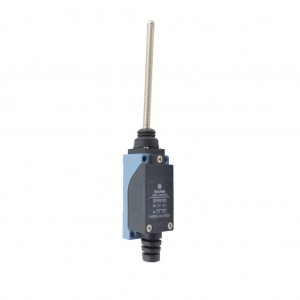

مدل ۹۱۰۱ (آنتنی فنری - Coil Spring / Whisker)

این مدل دارای یک فنر بلند (مثل آنتن) است که نوک آن پلاستیکی یا فلزی است. ویژگی خاص آن این است که "از هر جهتی" (چپ، راست، بالا، پایین) که به آن ضربه بخورد، عمل می‌کند.

• کاربرد: تشخیص کج شدن بار روی نوار نقاله یا شمارش محصولات نامنظم.

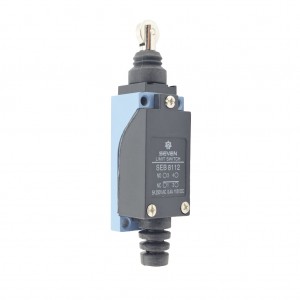

مدل ۸۱۱۱ و ۸۱۱۲ (فشاری - Plunger)

این مدل‌ها اهرم ندارند؛ بلکه یک شاسی (پیستون) در سر خود دارند که باید مستقیماً فشرده شود. دقت این مدل‌ها فوق‌العاده بالاست (در حد میکرون) اما جسم باید دقیقاً از روبرو به آن برخورد کند.

بررسی برندهای موجود در پارس تارا

🇫🇷 تله مکانیک و اشنایدر (Telemecanique / Schneider)

پدر لیمیت سوئیچ‌های دنیا! سری XC اشنایدر (که هنوز بسیاری آن را با نام قدیمی تله‌مکانیک می‌شناسند) استاندارد جهانی کیفیت است. اگر دستگاه شما در محیطی پر از گرد و خاک سیمان یا پاشش آب کار می‌کند، فقط اشنایدر اصل دوام می‌آورد. عمر مکانیکی این سوئیچ‌ها گاهی به ۲۰ میلیون بار قطع و وصل می‌رسد.

🇹🇼 موژن (Moujen)

برند تایوانی موژن، محبوب‌ترین برند در بازار ایران برای کسانی است که "جنس خوب با قیمت منطقی" می‌خواهند. لیمیت سوئیچ‌های موژن (مثل سری ME و MJ) از نظر کیفیت بدنه و پلاتین، رقیب جدی برندهای اروپایی هستند و در صنعت آسانسور و بسته‌بندی بسیار پرکاربردند.

🇮🇷 پارس فانال (Pars Fanal)

برند ایرانی پارس فانال، لیمیت سوئیچ‌هایی با استاندارد بالا و بدنه مقاوم تولید می‌کند. اگر برای دستگاه‌های معمولی یا تعویض قطعات مصرفی خط تولید نیاز به سوئیچ دارید، پارس فانال با ۲ سال گارانتی، خیالتان را راحت می‌کند.

🇨🇳 چانت (Chint) و ساسین (Sasin)

برندهای چینی درجه یک. چانت به عنوان غول تجهیزات برق آسیا، لیمیت سوئیچ‌هایی با قیمت بسیار رقابتی تولید می‌کند. ساسین نیز برندی است که در سال‌های اخیر با کپی‌برداری دقیق از مدل‌های ژاپنی، جای خود را در بازار باز کرده است.

🇮🇷 مصباح (Mesbah) و سون الکتریک (Seven)

برند مصباح نامی آشنا برای آسانسوری‌هاست. میکروسوئیچ‌های مصباح سال‌هاست در سنسورهای طبقات و ایمنی آسانسور استفاده می‌شوند. سون الکتریک نیز گزینه‌ای اقتصادی برای کاربردهای عمومی و سبک است.

کاربردهای تخصصی (فراتر از قطع و وصل ساده)

۱. لیمیت سوئیچ آسانسور (Elevator Switch)

در آسانسور، ایمنی شوخی‌بردار نیست. لیمیت سوئیچ‌ها در بالا و پایین چاهک نصب می‌شوند تا اگر آسانسور از حد مجاز بالاتر یا پایین‌تر رفت (ترمز برید)، فوراً برق موتور را قطع کنند (سری ایمنی). معمولاً از مدل‌های پروانه‌ای یا غلطکی سنگین برای این کار استفاده می‌شود.

۲. لیمیت سوئیچ جرثقیل (صلیبی)

برای جرثقیل‌های سقفی، از نوع خاصی به نام لیمیت سوئیچ صلیبی (Cross Limit Switch) استفاده می‌شود. این سوئیچ دارای ۴ بازو است و در دو مرحله عمل می‌کند: مرحله اول سرعت جرثقیل را کم می‌کند و مرحله دوم (اگر اپراتور توقف نکرد)، جرثقیل را کاملاً متوقف می‌کند.

۳. میکرو سوئیچ درب (Door Switch)

ساده‌ترین کاربرد که همه دیده‌ایم: لامپ یخچال! یک میکرو سوئیچ فشاری ساده که با بستن درب فشرده شده و لامپ را خاموش می‌کند. در تابلو برق‌ها نیز برای روشن شدن چراغ سیگنال با باز شدن درب تابلو از همین مدل استفاده می‌شود.

راهنمای انتخاب: کدام مدل برای من مناسب است؟

هنگام خرید، به این ۴ فاکتور توجه کنید:

1. نوع تحریک (Actuator):

   • اگر جسم شما شکل منظمی دارد و از مسیر مشخصی می‌آید: غلطکی (Roller) یا اهرمی (Lever).

   • اگر نیاز به دقت میلی‌متری دارید: فشاری (Plunger).

   • اگر جسم شکل نامنظمی دارد (مثل کیسه سیمان): آنتنی (Whisker).

2. جنس بدنه (Body Material):

   • محیط خشک و تمیز: بدنه پلاستیک (ارزان‌تر).

   • محیط روغنی، ضربه دار و خشن: بدنه فلزی (آلومینیوم دایکاست).

3. کنتاکت‌ها (NO/NC):

   اکثر لیمیت سوئیچ‌های صنعتی (مثل مدل ۸۱۰۸) دارای یک کنتاکت باز (NO) و یک بسته (NC) هستند. اما در برخی مدل‌های خاص ممکن است ۲ باز یا ۲ بسته باشند. حتماً نیاز مدار فرمان خود را چک کنید.

4. درجه حفاظت (IP Rating):

   اگر سوئیچ در معرض پاشش آب یا گرد و غبار شدید است، حتماً مدلی با IP65 یا IP66 (مثل اشنایدر یا موژن اصلی) تهیه کنید. مدل‌های ارزان قیمت معمولاً راه نفوذ دارند و زود خراب می‌شوند.

جدول مقایسه سریع لیمیت سوئیچ‌های بازار

سوالات متداول (FAQ)

تفاوت لیمیت سوئیچ ۸۱۰۸ با ۸۱۰۴ چیست؟

هر دو بدنه و مشخصات برقی یکسانی دارند. تفاوت فقط در اهرم است. مدل ۸۱۰۸ اهرم چرخ‌دار با طول متغیر (کشویی) دارد که قابل تنظیم است، اما مدل ۸۱۰۴ اهرم چرخ‌دار با طول ثابت دارد. اگر مطمئن نیستید فاصله برخورد چقدر است، مدل ۸۱۰۸ بخرید.

آیا میکرو سوئیچ‌ها قطب مثبت و منفی دارند؟

خیر. میکرو سوئیچ‌ها و لیمیت سوئیچ‌ها فقط یک "کلید قطع و وصل" سر راه جریان هستند و پلاریته (مثبت و منفی) ندارند. اما باید دقت کنید که فاز (یا مثبت) را به پایه COM (مشترک) و خروجی را از پایه NO (در حالت عادی باز) یا NC (در حالت عادی بسته) بگیرید.

لیمیت سوئیچ باکالیت چیست؟

باکالیت نوعی پلاستیک فشرده و نسوز است که در برابر حرارت بسیار مقاوم است. لیمیت سوئیچ‌های بدنه باکالیت (مثل برخی مدل‌های مصباح یا موژن) عایق الکتریکی بسیار خوبی هستند و در محیط‌های با حرارت بالا دفرمه نمی‌شوند.

آیا می‌توان لیمیت سوئیچ را تعمیر کرد؟

در مدل‌های صنعتی بزرگ (مثل اشنایدر)، قسمت کلگی (Head) و بدنه جدا می‌شوند و گاهی می‌توان فنر یا اهرم شکسته را تعویض کرد. اما در مدل‌های کامپکت و ارزان (مثل ۸۱۰۸ چینی)، معمولاً پرس هستند و در صورت خرابی باید کل قطعه تعویض شود که با توجه به قیمت پایین، منطقی‌تر است.

سوپر میکرو سوئیچ کجا استفاده می‌شود؟

هر جا که فضا کمتر از یک بند انگشت باشد! مثل داخل موس کامپیوتر، دسته جوی‌استیک صنعتی، قفل مرکزی خودرو و دستگاه‌های کپی. این سوئیچ‌ها با وجود کوچکی، دقت بسیار بالایی دارند.
