لوازم جانبی کلیدهای حفاظتی (رله شنت، افت ولتاژ و کنتاکت کمکی)

بررسی فنی و مهندسی لوازم جانبی کلیدهای اتوماتیک و مینیاتوری

انتخاب تجهیزات جانبی برای تجهیزات حفاظتی، مستلزم شناخت دقیق ولتاژهای مدار فرمان، جریان‌های نامی و استانداردهای سیم‌کشی است. نصب یک رله نامناسب یا عدم تطابق برند اکسسوری با بدنه اصلی کلید، می‌تواند کل سیستم اینترلاک و ایمنی تابلو برق را مختل کند. در ادامه، مکانیزم عملکرد و کاربرد صنعتی هر یک از این قطعات را از منظر مهندسی برق بررسی می‌کنیم.

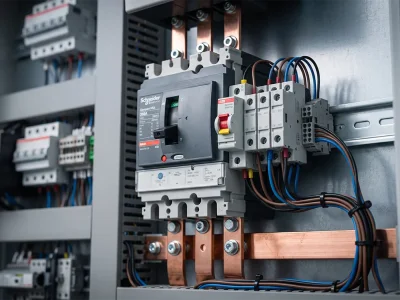

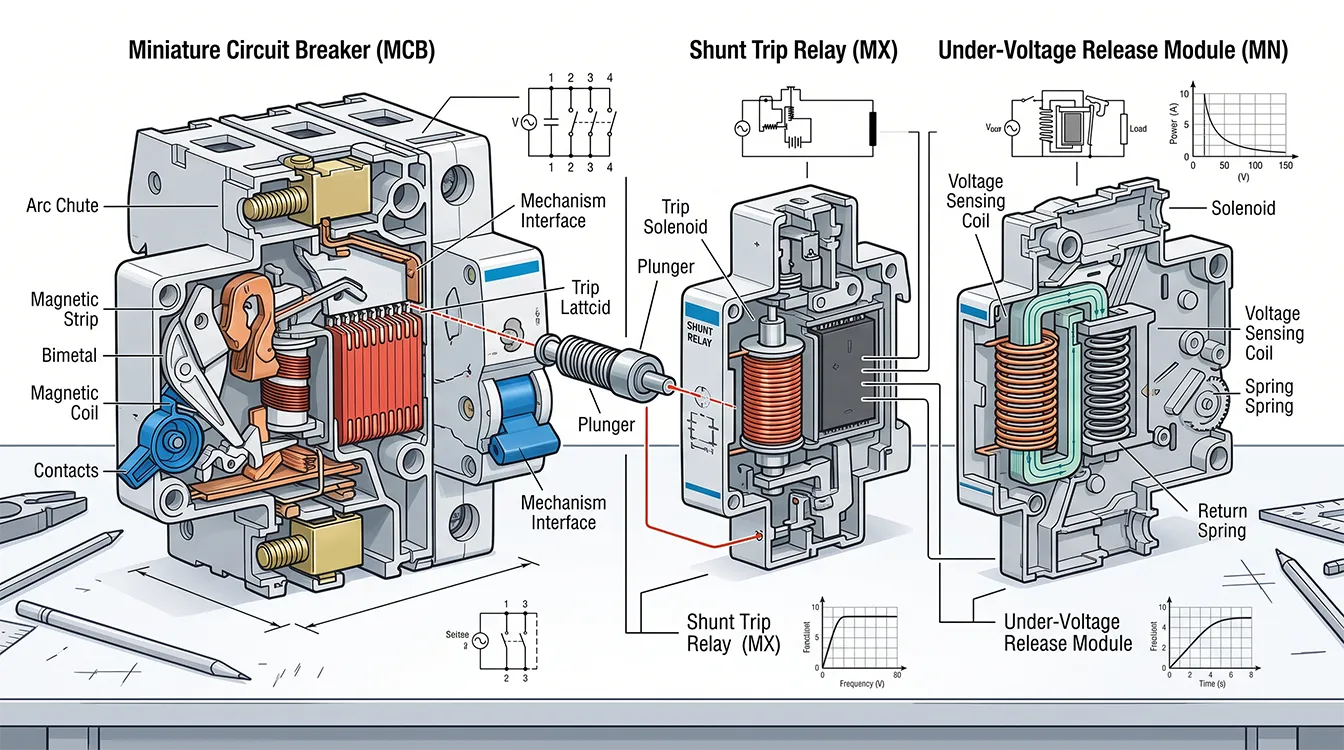

۱. رله شنت (Shunt Trip)؛ مکانیزم قطع اضطراری از راه دور

رله شنت یک بوبین الکترومغناطیسی درون‌سوزی است که به صورت مکانیکی با اهرم تریپِ کلید اتوماتیک یا کلید مینیاتوری کوپل می‌شود.

• طرز کار: در حالت عادی، بوبین شنت بدون ولتاژ است. هنگامی که یک پالس ولتاژ لحظه‌ای (از طریق شستی استاپ اضطراری، رله کنترل فاز یا خروجی سیستم اعلام حریق) به ترمینال‌های این رله اعمال شود، هسته مگنت به سرعت جذب شده و اهرم کلید را به حالت Trip (قطع اجباری) هدایت می‌کند.

• کاربرد حیاتی: قطع فوری برق یک فضا یا کارخانه در زمان بروز حریق، اتصال کوتاه مخرب یا نیاز به توقف اضطراری خط تولید بدون دخالت فیزیکی اپراتور پای تابلو.

۲. رله افت ولتاژ (Under Voltage Release - UVR)؛ حفاظت در برابر نوسان شدید

رله افت ولتاژ ظاهری مشابه رله شنت دارد، اما از نظر منطق مدار، عملکردی حفاظتی و دائمی دارد.

• طرز کار: بوبین رله افت ولتاژ باید پیوسته زیر ولتاژ نامی شبکه باشد تا قفل مکانیکی کلید را در حالت وصل نگه دارد. اگر ولتاژ شبکه از آستانه استاندارد (معمولاً بین ۳۵ تا ۷۰ درصد ولتاژ نامی) افت کند یا کاملاً قطع شود، نیروی نگهدارنده مگنت از بین رفته و رله بلافاصله مدار اصلی را قطع می‌کند.

• کاربرد حیاتی: جلوگیری از صدمه دیدن الکتروموتورهای سنگین در اثر افت ولتاژ شدید و همچنین ممانعت از استارت خودکار و ناگهانی ماشین‌آلات پس از وصل مجدد برق شبکه (حفاظت جان اپراتورها).

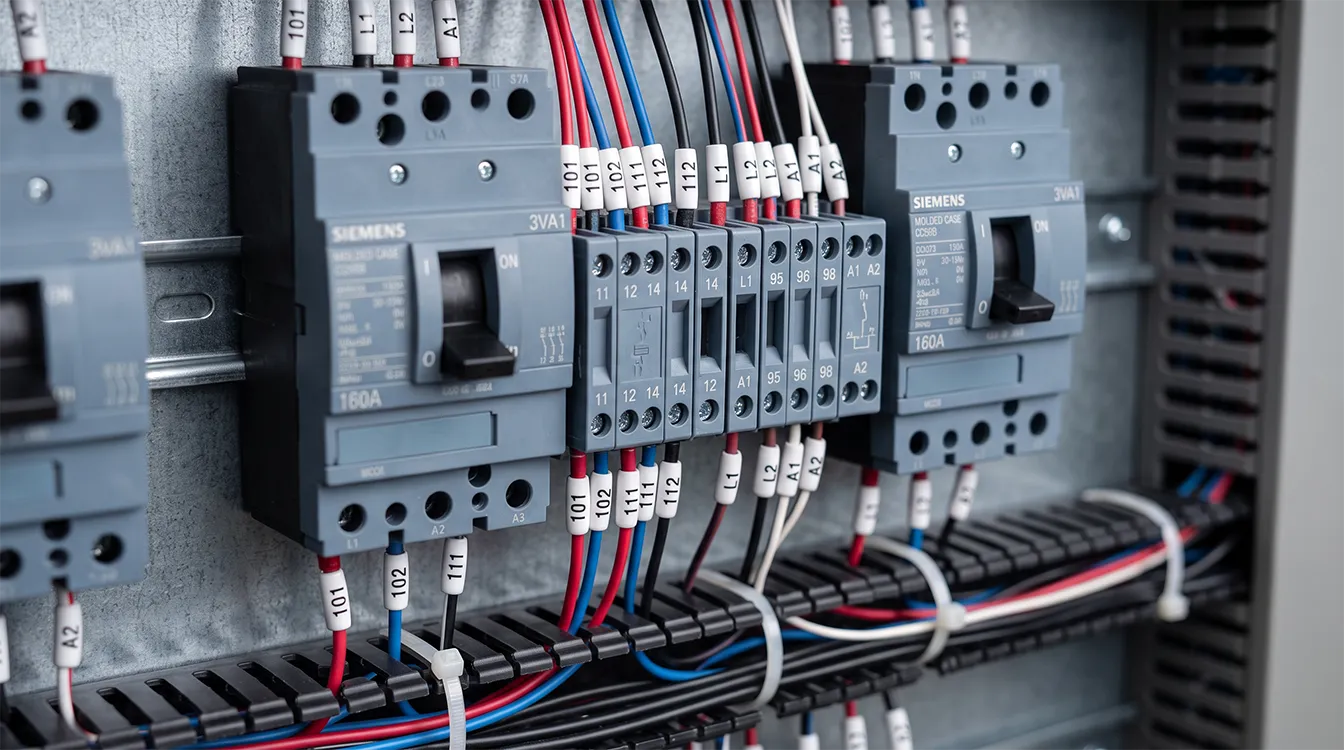

۳. کنتاکت کمکی (Auxiliary Contact - OF) و کنتاکت خطا (Alarm/Fault Contact - SD)

برای انتقال وضعیت فیزیکی کلیدهای قدرت به سیستم‌های اتوماسیون (PLC) یا تجهیزات مانیتورینگ روی درب تابلو، از کنتاکت‌های ماژولار استفاده می‌شود:

• کنتاکت کمکی (OF): این کنتاکت وضعیت باز یا بسته بودن کنتاکت‌های اصلی کلید (ON/OFF) را گزارش می‌دهد. با وصل شدن کلید، کنتاکت‌های بازِ آن بسته شده و چراغ سیگنال مربوطه روی درب تابلو روشن می‌شود.

• کنتاکت خطا یا آلارم (SD): این قطعه به صورت هوشمند تنها زمانی عمل می‌کند که کلید به دلیل خطای الکتریکی (اضافه‌بار حرارتی یا اتصال کوتاه) تریپ داده باشد. اگر اپراتور کلید را به صورت دستی قطع کند، کنتاکت SD هیچ سیگنالی ارسال نمی‌کند؛ این ویژگی برای فعال‌سازی آژیرهای هشدار در اتاق کنترل کاربرد دارد.

جدول مقایسه مهندسی: رله شنت در برابر رله افت ولتاژ (UVR)

پارامتر فنی و مقایسه‌ای	رله شنت (Shunt Trip)	رله افت ولتاژ (Under Voltage)
وضعیت بوبین در حالت نرمال	بدون ولتاژ (Inactive)	برق‌دار و تحت ولتاژ دائم (Active)
شرط فیزیکی صدور فرمان قطع	دریافت پالس ولتاژ لحظه‌ای	افت ولتاژ شدید یا قطعی کامل ولتاژ بوبین
رفتار ایمنی در صورت قطع سیم فرمان	کلید در زمان خطر عمل نخواهد کرد (نیاز به تست دوره‌ای)	کلید بلافاصله مدار را قطع می‌کند (سیستم ذاتاً ایمن / Fail-Safe)
کاربری اصلی در استاندارد تابلو	سیستم‌های مهار آتش، استاپ اضطراری دستی	حفاظت ماشین‌آلات حساس، مهار افت ولتاژ شبکه

سوالات متداول (FAQ)

آیا رله شنت روی تمام کلیدهای مینیاتوری قابل نصب است؟

خیر. رله‌های شنت مینیاتوری تنها روی مدل‌های خاصی از کلیدهای مینیاتوری (استاندارد صنعتی) که دارای شیار پهلویی برای نصب اکسسوری هستند، قابلیت مونتاژ دارند و حتماً باید از نظر برند با کلید اصلی همخوانی داشته باشند.

تفاوت اصلی کنتاکت کمکی با کنتاکت خطا در چیست؟

کنتاکت کمکی هر زمان که کلید تغییر وضعیت دهد (چه دستی و چه اتوماتیک) سیگنال می‌دهد، اما کنتاکت خطا (SD) منحصراً زمانی فعال می‌شود که کلید به دلیل خطای اتصال کوتاه یا اضافه‌بار از کار افتاده باشد.

ولتاژ تغذیه استاندارد برای بوبین‌های شنت و آندر ولتاژ چیست؟

این تجهیزات بر اساس نیاز مدار فرمان تابلو، در ولتاژهای متنوعی نظیر ۲۴ ولت DC، ۱۱۰ ولت AC و ۲۲۰/۲۳۰ ولت AC تولید و عرضه می‌شوند که باید پیش از خرید با ولتاژ ریل کنترل تط داده شوند.
