بررسی مهندسی تجهیزات تشخیص و تست ولتاژ (Voltage Testers)

در استانداردهای ایمنی برق صنعتی (نظیر NFPA 70E)، پیش از لمس هرگونه هادی الکتریکی، اجرای قانون "تست پیش از کار" الزامی است. فازمترها و تسترهای ولتاژ خط مقدم این ایمنی هستند. برخلاف یک مولتی‌متر دیجیتال که برای قرائت دقیق پارامترهای الکتریکی طراحی شده است، وظیفه ذاتی یک تستر ولتاژ، تشخیص سریع و ایمن حضور یا عدم حضور اختلاف پتانسیل خطرناک است.

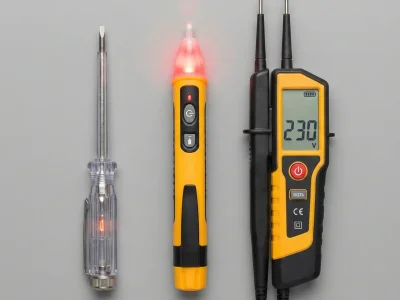

در پلتفرم تخصصی پارس تارا، ما مجموعه‌ای از ابتدایی‌ترین تا پیشرفته‌ترین تجهیزات تست ولتاژ را با تفکیک رده‌های ایمنی (Overvoltage Category) گردآوری کرده‌ایم. در ادامه، کالبدشکافی فنی ۴ تکنولوژی رایج بازار را بررسی می‌کنیم.

۱. فازمتر تماسی کلاسیک (Neon-Lamp Tester)

این ابزار که عموماً با نام فازمتر پیچ‌گوشتی شناخته می‌شود، بر اساس قانون جریان نشتی ایمن کار می‌کند. ساختار داخلی آن متشکل از یک میله فلزی (پراب)، یک مقاومت سری با اهم بسیار بالا (معمولاً بالای یک مگااهم)، یک لامپ نئون کوچک و یک فنر رسانا است.

• مکانیزم عمل: با قرار دادن نوک فازمتر روی سیم فاز و لمس دکمه انتهای دسته توسط کاربر، مدار از طریق بدن کاربر به زمین (Earth) بسته می‌شود. مقاومت سری شدت جریان را به زیر ۱ میلی‌آمپر کاهش می‌دهد تا برای انسان بی‌خطر باشد و لامپ نئون روشن شود.

• نقاط ضعف مهندسی: در محیط‌هایی که نور محیطی شدید است (مثلاً زیر نور خورشید)، دیدن نور لامپ نئون دشوار است. همچنین اگر کاربر روی سطح کاملاً عایق (مانند کفپوش‌های پلاستیکی ضخیم) ایستاده باشد، به دلیل عدم تکمیل مدار به زمین، فازمتر ممکن است ولتاژ فاز را نشان ندهد و باعث خطای محاسباتی کشنده شود. در پارس تارا، ما صرفاً فازمترهای دارای میله عایق‌دار (روکش وارنیش حرارتی) را ارائه می‌دهیم تا از اتصال کوتاه تصادفی هنگام کار در تابلوهای برق صنعتی جلوگیری شود.

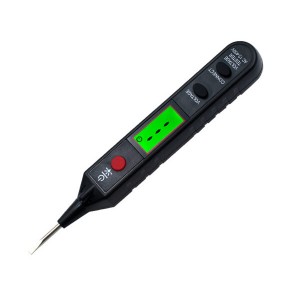

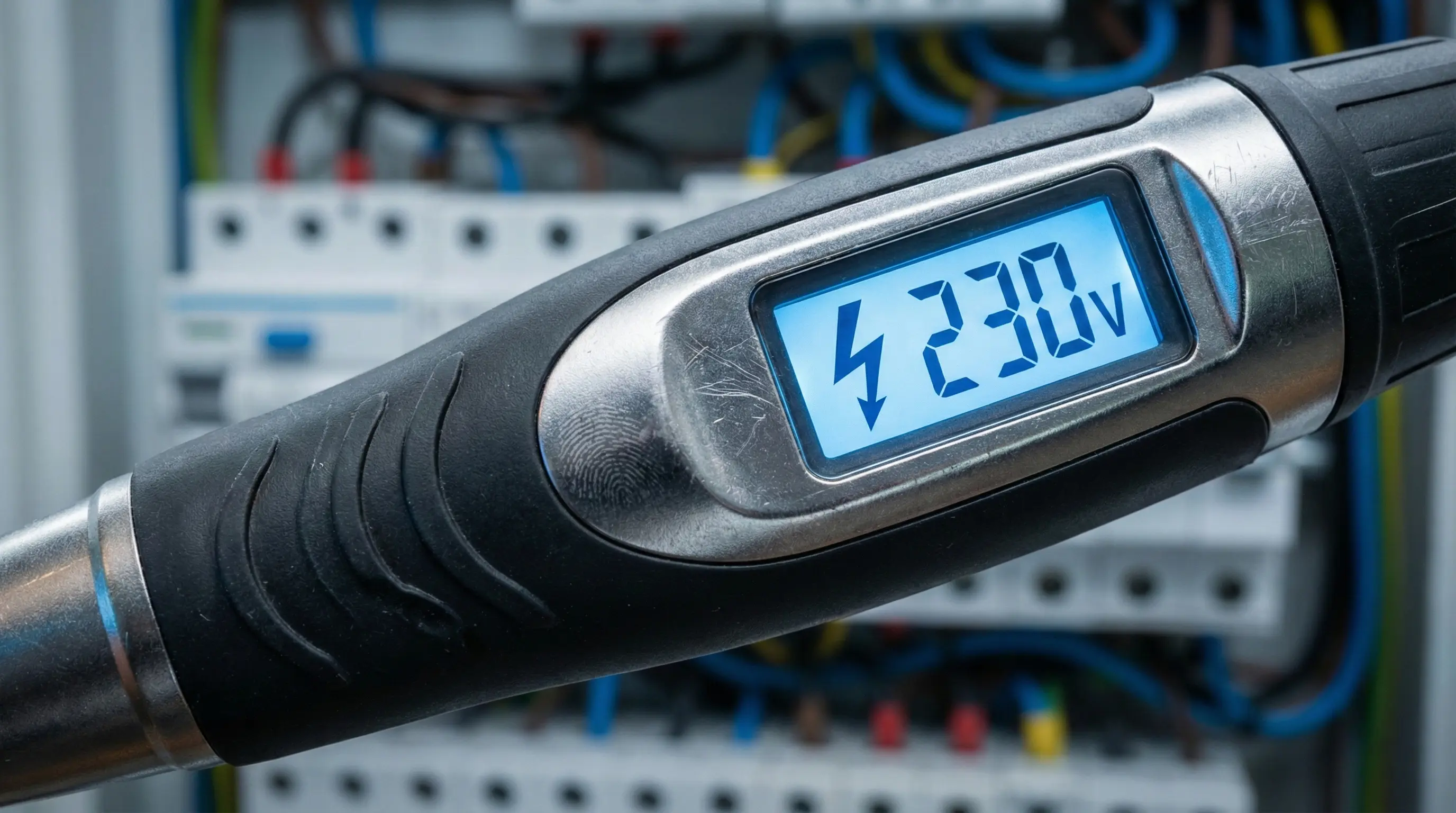

۲. فازمتر دیجیتال و چندکاره (Digital LCD Tester)

نسل بعدی فازمترهای تماسی، مدل‌های دیجیتال هستند. این ابزارها فاقد لامپ نئون بوده و به جای آن از یک مدار الکترونیکی و نمایشگر LCD بهره می‌برند.

• قابلیت نمایش پله‌ای: این فازمترها معمولاً بازه ولتاژ را به صورت پله‌ای (۱۲، ۲۴، ۳۶، ۱۱۰ و ۲۲۰ ولت) روی صفحه نشان می‌دهند.

• تست القایی محدود: بسیاری از فازمترهای دیجیتال دارای یک دکمه دوم (Induction Breakpoint Test) هستند که با فشردن آن می‌توانند میدان‌های مغناطیسی ضعیف را از فاصله نزدیک (بدون تماس فلزی) تشخیص دهند. البته حساسیت آن‌ها به هیچ وجه با تسترهای غیرتماسی تخصصی قابل قیاس نیست.

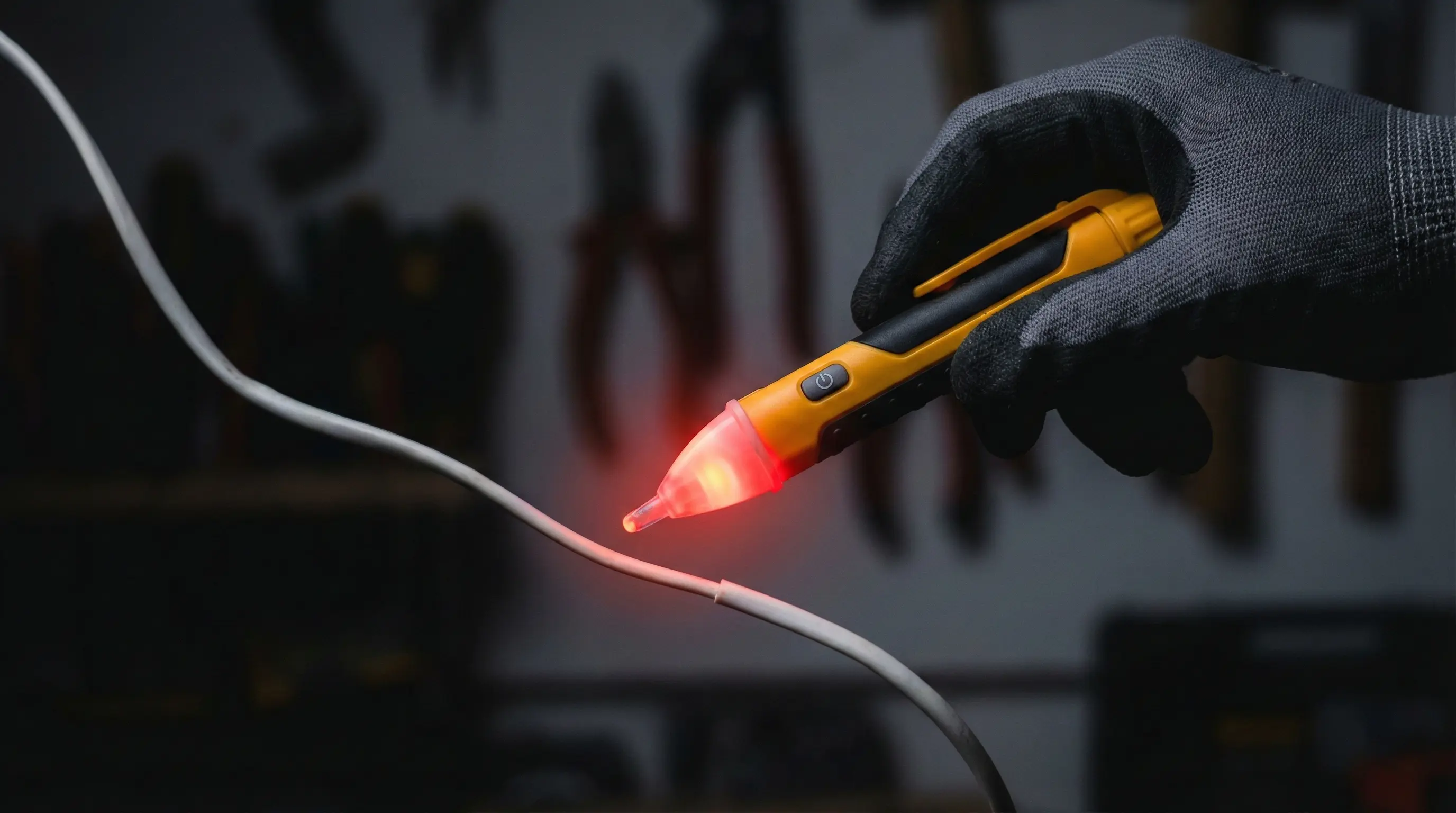

۳. فازمتر القایی یا تستر ولتاژ غیر تماسی (NCV - Non-Contact Voltage Tester)

فازمتر القایی (که در بازار به آن قلم برق‌دار نیز می‌گویند) یک انقلاب در ایمنی تکنسین‌های برق و شبکه محسوب می‌شود. این ابزار برای کار نیازی به لمس هادی لخت و تشکیل مدار بسته با بدن کاربر ندارد.

• تکنولوژی سنسور: سنسور اثر هال (Hall Effect) یا سنسورهای خازنی تعبیه‌شده در نوک پلاستیکی این تستر، میدان الکترومغناطیسی متناوب (AC) که در اطراف کابل‌های حامل جریان ایجاد می‌شود را تشخیص می‌دهد.

• کاربرد طلایی در عیب‌یابی: بزرگترین مزیت فازمتر القایی، قابلیت نقطه‌یابی قطعی کابل است. اگر یک کابل رابط صنعتی قطع شده باشد، کافیست نوک فازمتر را در امتداد روکش کابل حرکت دهید؛ دقیقاً در نقطه‌ای که سیم از داخل قطع شده باشد، میدان مغناطیسی افت کرده و بوق هشدار دستگاه قطع می‌شود.

• حساسیت دوگانه (Dual Range): برندهای حرفه‌ای نظیر یونیتی (UNI-T) تسترهایی با قابلیت تنظیم حساسیت ارائه می‌دهند. در حالت حساسیت پایین (۹۰ تا ۱۰۰۰ ولت) برای تست کابل‌های قدرت و در حالت حساسیت بالا (۱۲ تا ۱۰۰۰ ولت) برای تشخیص ولتاژ در مدارهای فرمان، زنگ‌ها یا سیستم‌های مخابراتی استفاده می‌شوند.

۴. تستر ولتاژ دوبل (Two-Pole Voltage Tester)

در محیط‌های صنعتی و کار با کلیدهای اتوماتیک کمپکت و هوایی، فازمترهای قلمی پاسخگو نیستند. تستر دوبل دارای دو پراب مجزا است که به یک واحد مرکزی (LED یا LCD) متصل‌اند.

• تشخیص ولتاژ واقعی: برخلاف فازمتر تک پراب که فقط وجود فاز را نشان می‌دهد، تستر دوبل اختلاف پتانسیل دقیق بین دو فاز (مثلاً ۳۸۰ ولت) یا بین فاز و نول (۲۲۰ ولت) را با روشن کردن ردیفی از LEDها اثبات می‌کند.

• تشخیص توالی فاز (Phase Rotation): تسترهای دوبل حرفه‌ای قابلیت تشخیص جهت چرخش فازها (R, S, T) را دارند که برای نصب رله‌های کنترل فاز و راه‌اندازی الکتروموتورهای سه‌فاز بسیار حیاتی است. این دستگاه‌ها نیازی به باتری برای عملکرد اصلی خود ندارند و در صورت اتمام باتری، ولتاژهای خطرناک را همچنان توسط LED نشان می‌دهند.

جدول مقایسه تخصصی تجهیزات تشخیص ولتاژ

برای تصمیم‌گیری سریع تکنسین‌ها جهت تجهیز جعبه ابزار کارگاهی، جدول زیر تدوین شده است:

رده‌بندی ایمنی CAT؛ خط قرمز تکنسین‌های ابزار دقیق

هنگام خرید فازمتر القایی یا تستر دوبل از برندهای صنعتی (مانند UNI-T یا Mastech)، با عبارت‌های استانداردی نظیر CAT III 1000V یا CAT IV 600V روی بدنه روبرو می‌شوید. این استاندارد که توسط کمیسیون الکتروتکنیک بین‌المللی (IEC) تدوین شده، میزان مقاومت ابزار در برابر شوک‌های ولتاژ ناگهانی (Transient Overvoltages) را نشان می‌دهد:

• CAT II: مناسب برای پریزهای خانگی و لوازم الکتریکی تک فاز.

• CAT III: الزامی برای کار در تابلوهای توزیع اصلی ساختمان، شینه‌ها و تغذیه‌کننده‌های سه‌فاز صنعتی.

• CAT IV: مخصوص کار در منبع تغذیه تاسیسات، کابل‌های زیرزمینی و تیرهای برق (خارج از ساختمان).

  هشدار مهندسی: استفاده از فازمتری که فاقد استاندارد حداقل CAT III باشد در محیط‌های کارگاهی و هنگام بررسی ورودی کلید مینیاتوری به دلیل احتمال وقوع آرک‌فلش (Arc Flash) ممنوع است.

بررسی برندهای معتبر فازمتر و تستر در بازار ایران

در پارس تارا، ما ایمنی مشتریان را با تامین برندهای معتبر تضمین می‌کنیم:

1. یونیتی (UNI-T): این کمپانی آسیایی غول تولید تجهیزات ابزار دقیق است. فازمترهای القایی سری UT12 (مانند مدل UT12E با قابلیت تنظیم حساسیت و موتور لرزشی) از پرفروش‌ترین تسترهای غیرتماسی با استاندارد ایمنی بالا هستند.

2. مستک (Mastech): رقیب اصلی یونیتی که در تولید تسترهای دوبل و فازمترهای NCV بسیار قدرتمند عمل کرده و محصولات آن دارای بالاترین تاییدیه‌های ایمنی CE اروپا می‌باشند.

3. رونیکس (Ronix) و نووا (Nova): اگر به دنبال یک فازمتر پیچ‌گوشتی مستحکم با آلیاژ کروم-وانادیوم برای جعبه ابزار روزمره خود هستید، مدل‌های روکش‌دار این دو برند بهترین انتخاب اقتصادی در بازار محسوب می‌شوند.

برای تکمیل تجهیزات کارگاهی خود، علاوه بر تستر ولتاژ، حتماً از دسته‌بندی ابزارآلات برش و سیم‌لخت‌کن جهت اجرای ایمن اتصالات بازدید نمایید.

سوالات متداول (FAQ)

آیا می‌توان از فازمتر ساده به عنوان پیچ‌گوشتی در تابلو برق استفاده کرد؟

فازمترهای کلاسیک برای باز و بسته کردن پیچ‌های ترمینال‌های کوچک (تا سایز ۴ میلی‌متر) طراحی شده‌اند. اعمال گشتاور شدید روی آن‌ها برای باز کردن پیچ‌های زنگ‌زده یا بزرگ، باعث شکستن عایق لاکی و پلاستیکی بدنه شده و یکپارچگی عایق را از بین می‌برد که خطر برق‌گرفتگی شدیدی به همراه دارد.

چرا فازمتر القایی در برخی کابل‌ها بوق نمی‌زند؟

فازمترهای القایی (NCV) تنها در کابل‌هایی قادر به تشخیص ولتاژ هستند که فاقد «شیلد فلزی» باشند. کابل‌های شیلددار یا کابل‌هایی که از داخل لوله‌های فولادی (گالوانیزه) عبور کرده‌اند، میدان مغناطیسی را مسدود می‌کنند (قفس فارادی) و فازمتر القایی نمی‌تواند ولتاژ داخل آن‌ها را حس کند. در این موارد فقط باید از فازمتر تماسی استفاده کرد.

آیا تستر ولتاژ دوبل می‌تواند جریان (آمپر) را هم اندازه بگیرد؟

خیر. وظیفه ذاتی تستر ولتاژ دوبل تنها قرائت ولتاژ (پتانسیل الکتریکی) و جهت فاز است. برای اندازه‌گیری شدت جریان (آمپر) عبوری از یک کابل بدون قطع کردن مدار، باید از دستگاه آمپرمتر کلمپی (کلمپ متر) استفاده نمایید.
