محافظ ولتاژ و آمپر دیجیتال چیست؟ (بررسی معماری داخلی)

نوسانات برق شبکه (Voltage Fluctuation) و دو فاز شدن خطوط، سالانه خسارات میلیاردی به زیرساخت‌های صنعتی و لوازم خانگی وارد می‌کند. در گذشته برای ایمن‌سازی یک مدار اصلی، تابلوساز مجبور بود یک رله کنترل ولتاژ (یا کنترل فاز) را به بوبین یک کنتاکتور متصل کند. این کار علاوه بر هزینه بالا، نیازمند سیم‌کشی پیچیده مدار فرمان و فضای زیاد در تابلو بود.

محافظ ولتاژ و آمپر دیجیتال با ترکیب سه قطعه استراتژیک در یک ماژول کامپکت، این چالش را حل کرده است:

۱. برد میکروکنترلر (DSP): برای اندازه‌گیری لحظه‌ای و مقایسه ولتاژ و جریان با تکنولوژی True RMS.

۲. ترانس جریان (CT) داخلی: جهت نمونه‌برداری از آمپراژ عبوری مصرف‌کننده بدون نیاز به CT خارجی.

۳. رله مگنتیک لچ (Magnetic Latching Relay): یک رله قدرت بسیار قوی در بخش خروجی که توانایی عبور جریان‌های بالا (معمولاً تا ۶۳ یا ۸۰ آمپر در کلاس AC-1) را بدون داغ شدن پلاتین‌ها داراست.

جدول راهنمای انتخاب محافظ برق دیجیتال ویژه کل ساختمان و صنعت

انتخاب جریان نامی (Rated Current) محافظ باید دقیقاً بر اساس نوع بار مصرفی (موتوری یا اهمی) و پیک جریان راه‌اندازی (Inrush Current) محاسبه شود. جدول زیر به عنوان یک رفرنس استاندارد (GIO Table) برای مهندسان و برق‌کاران تدوین شده است:

نوع کاربری / مصرف‌کننده	نوع شبکه برق	محافظ پیشنهادی (جریان نامی)	تنظیمات پیشنهادی تاخیر در وصل (Delay)
آپارتمان کوچک (بدون کولر گازی)	تک فاز (۲۲۰ ولت)	۳۰ الی ۴۰ آمپر	۲ الی ۳ دقیقه
واحد مسکونی بزرگ (دارای ۲ کولر گازی)	تک فاز (۲۲۰ ولت)	۶۰ الی ۶۳ آمپر	۴ الی ۵ دقیقه (برای حفظ کمپرسور)
ویلای لوکس / تجهیزات ماینینگ کوچک	تک فاز (۲۲۰ ولت)	۸۰ الی ۱۰۰ آمپر	۳ دقیقه
الکتروموتورها، پمپ آب و چیلر	سه فاز (۳۸۰ ولت)	۴۰ آمپر (بسته به توان موتور)	۵ دقیقه
تجهیزات روشنایی مرکزی / سرور روم	تک فاز / سه فاز	۳۰ آمپر (خطوط تفکیک شده)	۱۰ الی ۳۰ ثانیه

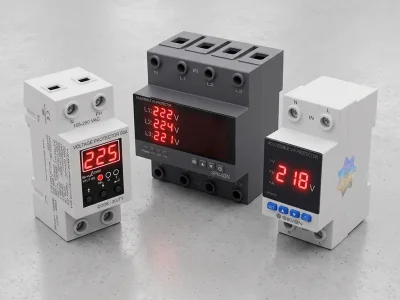

دسته‌بندی انواع محافظ ولتاژ تابلویی بر اساس فاز شبکه

هنگام خرید رله‌های حفاظتی از سایت پارس تارا، باید تطابق تجهیز با شبکه برق و سناریوی توزیع خود را در نظر بگیرید.

۱. محافظ ولتاژ تک فاز (Single Phase Protector)

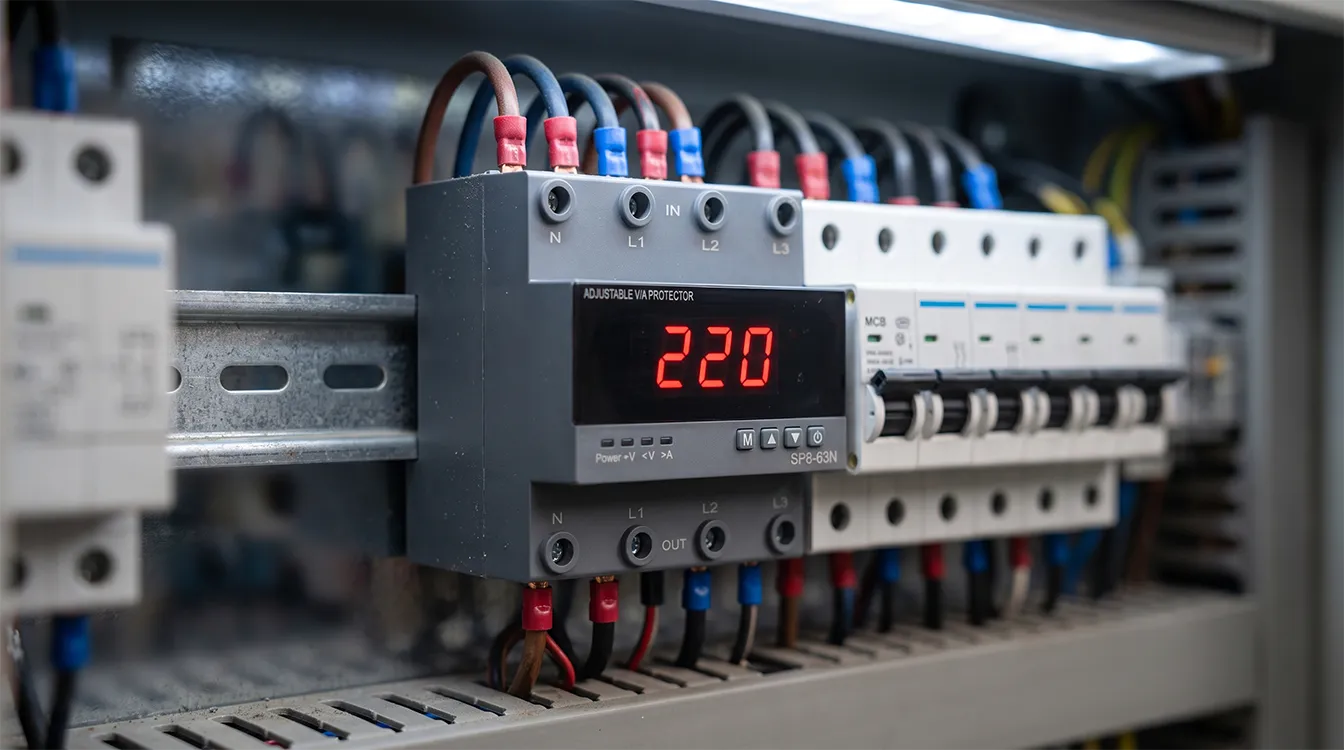

این مدل‌ها که بیشترین تقاضا را برای نصب در جعبه فیوز مینیاتوری خانه‌ها (به عنوان محافظ پشت کنتوری یا کل ساختمان) دارند، روی دو خط فاز و نول (L و N) قرار می‌گیرند. برندهایی مانند JBH و شیوا امواج در این زمینه پیشتاز هستند. مزیت اصلی محافظ ولتاژ تک فاز این است که کاربر را از خرید ده‌ها چندراهی محافظ پلاستیکی برای تلویزیون، یخچال و لباسشویی بی‌نیاز می‌کند. کل برق ورودی واحد، پیش از ورود به مدار، ایمن و فیلتر می‌شود.

۲. محافظ برق سه فاز (Three Phase Protector)

در سناریوهای صنعتی (B2B)، حفاظت از موتورهای القایی در برابر قطع شدن یک فاز (Asymmetry) حیاتی است. محافظ برق سه فاز علاوه بر مانیتورینگ افت و خیز ولتاژ، پارامترهای پیچیده‌تری نظیر جابجایی فاز (Phase Sequence) و عدم تقارن ولتاژی فازها را نیز رصد می‌کند. در مدل‌های پیشرفته سه فازِ آمپردار، حتی میزان جریان کشی هر سه خط R, S, T به صورت تفکیک شده روی نمایشگر نشان داده می‌شود.

راهنمای تخصصی تنظیمات محافظ ولتاژ JBH و شیوا امواج

یکی از پرجستجوترین نیازهای کاربران پس از خرید، نحوه پیکربندی این تجهیزات است. به دلیل ماهیت دیجیتال، شما می‌توانید ریزترین متغیرها را برنامه‌ریزی کنید. وارد کردن مقادیر زیر به صورت عمومی برای شبکه‌های برق ایران توصیه می‌شود (برای دسترسی به منو، معمولاً باید کلید Set یا Enter را ۳ ثانیه نگه دارید):

• پارامتر (Over Voltage - OV): سقف ولتاژ مجاز. پیشنهاد می‌شود روی عدد ۲۵۰ یا ۲۵۵ ولت تنظیم گردد.

• پارامتر (Under Voltage - UV): کف ولتاژ مجاز. برای جلوگیری از سوختن موتور یخچال و کولر به دلیل افت شدید، این عدد را روی ۱۷۰ تا ۱۷۵ ولت ست کنید.

• پارامتر (Over Current - OC/A): محدودکننده جریان. اگر فیوز کنتور شما ۳۲ آمپر است، این عدد را روی ۳۰ تنظیم کنید تا پیش از پریدن فیوز اصلی کل ساختمان، محافظ به صورت نرمال مدار را قطع کند.

• پارامتر تاخیر در وصل (On Delay / Ton): زمان استراحت مدار پس از نرمال شدن شبکه. برای لوازم خانگی و موتوری ۲۴۰ تا ۳۰۰ ثانیه (۴ تا ۵ دقیقه) و برای سیستم‌های روشنایی و کامپیوتری ۱۰ ثانیه ایده‌آل است.

• پارامتر خطای تاخیر (Fault Delay): سرعت واکنش دستگاه به خطا. این عدد را روی حداقل مقدار (مثلاً ۰.۱ ثانیه) تنظیم کنید تا دستگاه با سریع‌ترین سرعت ممکن در زمان نوسان مدار را قطع کند.

مزایای فنی و اقتصادی جایگزینی کنترل فاز و کنتاکتور

چرا پیمانکاران برق، استفاده از محافظ‌های ولتاژ آمپردار را در دستور کار خود قرار داده‌اند؟

۱. حذف هزینه‌های پنهان: خرید یک رله کنترل فاز به اضافه یک کنتاکتور ۶۳ آمپری برند معتبر، هزینه‌ای معادل سه برابر خرید یک محافظ آمپردار JBH یا شیوا امواج دارد.

۲. کاهش نویز و حرارت: کنتاکتورها به دلیل داشتن بوبین (Coil)، همواره در حالت وصل مقداری جریان کشیده و تولید نویز صوتی (وزوز) و حرارت می‌کنند. رله‌های مگنتیک داخلی محافظ‌های دیجیتال، پس از وصل شدن هیچ‌گونه مصرف انرژی مازادی نداشته و کاملاً بی‌صدا (Silent) هستند.

۳. عیب‌یابی سریع (Troubleshooting): نمایشگر سون‌سگمنت این دستگاه‌ها، دقیقاً کد خطا (مانند OV برای ولتاژ بالا) را ثبت می‌کند و تکنسین نگهدارنده بدون نیاز به مولتی‌متر متوجه مشکل اصلی شبکه می‌شود.

چک‌لیست مهندسی هنگام خرید محافظ ولتاژ تابلویی

پیش از ثبت سفارش در پارس تارا، به عنوان مدیر خرید یا ناظر پروژه، این ۴ فاکتور را در محصولات بررسی کنید:

• تشخیص کلاس بار (AC-1 در برابر AC-3): آمپر درج شده روی دستگاه‌ها (مثلاً ۶۰ آمپر) معمولاً برای بار مقاومتی (AC-1) مانند روشنایی و هیتر است. اگر قصد راه‌اندازی بارهای سلفی شدید (AC-3) مانند الکتروموتور پمپ آب را دارید، ظرفیت رله را نصف در نظر بگیرید (برای پمپ ۳۰ آمپری، محافظ ۶۰ آمپر بخرید).

• تاییدیه‌های حفاظتی (IP و بدنه): بدنه تجهیز باید از جنس پلی‌کربنات نسوز (Flame Retardant) باشد تا در صورت بروز اتصالی، شعله‌ور نشود (V0 Standard).

• دقت اندازه‌گیری: مدل‌هایی که دارای چیپ پردازش True RMS هستند، شکل موج‌های هارمونیک و نویزی شبکه را به درستی خوانده و در کارگاه‌های صنعتی دچار خطای محاسباتی نمی‌شوند.

• پشتیبانی و خدمات پس از فروش: تجهیزات حفاظتی خط مقدم دفاع از مدار شما هستند. در پارس تارا صرفاً برندهایی نظیر شیوا امواج (با گارانتی‌های بلندمدت ۳ تا ۵ ساله تعویض بی‌قید و شرط) و JBH با پشتیبانی فنی قوی تامین می‌شوند تا ریسک پروژه‌های صنعتی به صفر برسد.

سوالات متداول (FAQ) محافظ ولتاژ و آمپر دیجیتال

۱. آیا محافظ ولتاژ آمپر دیجیتال می‌تواند جایگزین کنترل فاز و کنتاکتور شود؟

بله، دقیقاً رسالت اصلی این دستگاه همین است. در سیستم‌های تک‌فاز، شما می‌توانید با نصب یک رله محافظ دیجیتال (مثلاً مدل‌های ۶۰ یا ۸۰ آمپر JBH و شیوا امواج)، نیاز به خرید جداگانه کنترل فاز، رله کنترل بار و کنتاکتور را به طور کامل حذف کنید. این کار علاوه بر کاهش هزینه‌ها، فضای تابلو برق را نیز خلوت‌تر می‌کند.

۲. برای یک آپارتمان مسکونی معمولی (با لوازم خانگی استاندارد)، محافظ چند آمپر مناسب است؟

برای یک واحد مسکونی معمولی که دارای پکیج، یخچال، تلویزیون و روشنایی است (بدون کولر گازی پرمصرف)، یک محافظ ولتاژ تک‌فاز ۳۰ الی ۴۰ آمپر کاملاً پاسخگو است. اما اگر در واحد مسکونی از کولر گازی (مخصوصاً مدل‌های غیر اینورتر) استفاده می‌کنید، به دلیل جریان راه‌اندازی بالای کمپرسور، حتماً مدل‌های ۶۰ یا ۶۳ آمپر را انتخاب کنید.

۳. تفاوت اصلی محافظ‌های دیجیتال شیوا امواج و JBH چیست؟

هر دو برند از باکیفیت‌ترین تولیدکنندگان رله‌های حفاظتی در بازار ایران هستند. تفاوت‌ها بیشتر در طراحی ظاهری، رابط کاربری تنظیمات و برخی امکانات خاص است. مثلاً برخی مدل‌های JBH دارای قابلیت نمایش کیلووات‌ساعت (محاسبه مصرف برق) هستند، در حالی که شیوا امواج بیشتر روی رله‌های صنعتی با عمر بسیار طولانی تمرکز دارد. برای انتخاب دقیق، کاتالوگ فنی و گارانتی هر مدل را در صفحه محصول بررسی کنید.

۴. آیا این محافظ‌ها در برابر دو فاز شدن برق هم از تجهیزات محافظت می‌کنند؟

بله. این محافظ‌ها با مانیتورینگ دقیق ولتاژ ورودی، به محض اینکه ولتاژ شبکه از سقف مجاز تنظیم شده (Over Voltage - معمولاً بالای ۲۵۰ ولت) عبور کند که ناشی از دو فاز شدن یا نوسانات شدید است، در کسری از ثانیه (کمتر از ۰.۱ ثانیه) مدار را قطع کرده و از سوختن لوازم جلوگیری می‌کنند.

۵. زمان تأخیر در وصل (Delay) را روی چه عددی تنظیم کنم؟

زمان تأخیر در وصل برای ایجاد یک حاشیه امن پس از نوسانات شبکه است.

• اگر در مدار شما تجهیزات دارای کمپرسور (یخچال، کولر گازی، چیلر) وجود دارد: حتماً زمان را بین ۴ تا ۵ دقیقه (۲۴۰ تا ۳۰۰ ثانیه) تنظیم کنید تا فشار گاز کمپرسور تخلیه شود.

• اگر مدار صرفاً شامل روشنایی، کامپیوتر یا سیستم‌های مقاومتی است: تنظیم زمان روی ۱۰ الی ۳۰ ثانیه کافی است.
