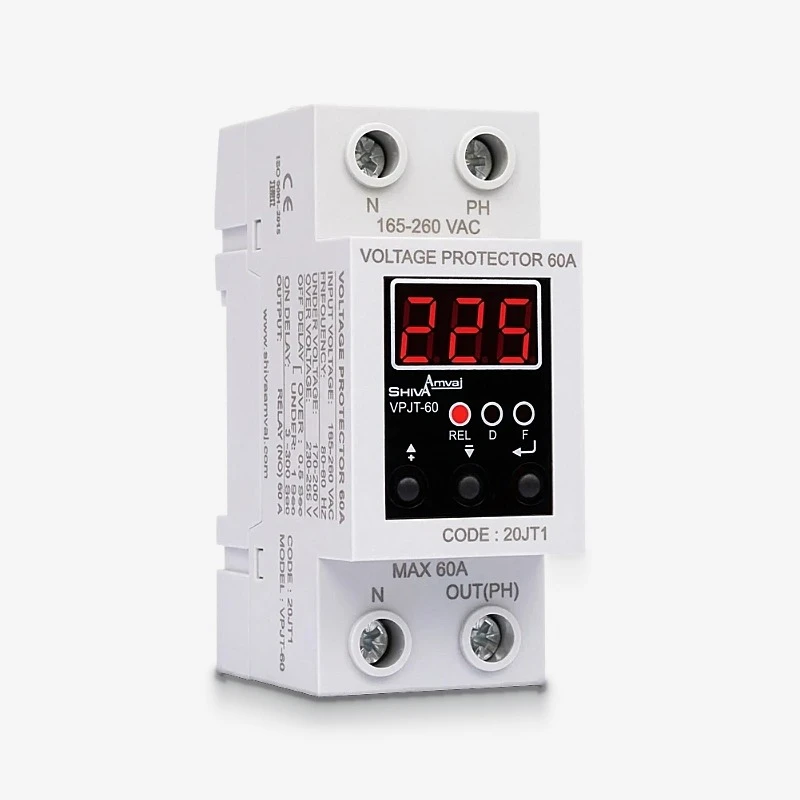

محافظ ولتاژ دیجیتال 60 آمپر شیوا امواج مدل VPJT-60 (کد 20JT1)

محافظ ولتاژ دیجیتال ۶۰ آمپر شیوا امواج (VPJT-60)، یک جایگزین اقتصادی و هوشمند برای ترکیب «محافظ‌های معمولی + کنتاکتور» است. این دستگاه در ورودی برق شبکه تک‌فاز قرار گرفته و به دلیل دارا بودن رله قدرتمند ۶۰ آمپری، می‌تواند مستقیماً کل جریان مصرفی یک واحد مسکونی، تجاری یا رک‌های صنعتی را از خود عبور دهد و در صورت بروز افت ولتاژ (زیر ۱۷۰ ولت) یا افزایش ولتاژ (بالای ۲۵۵ ولت)، برق شبکه را فوراً قطع کند تا تجهیزات آسیب نبینند.

معرفی تخصصی محافظ ولتاژ دیجیتال 60A شیوا امواج

نوسانات برق شبکه همواره یکی از عوامل اصلی سوختن تجهیزات گران‌قیمت الکتریکی، کمپرسورهای کولر گازی و بردهای الکترونیکی بوده است. در روش‌های سنتی، برای محافظت از کل برق یک ساختمان یا خطوط آمپر بالای صنعتی، تابلوسازان مجبور به استفاده از یک رله کنترل ولتاژ به همراه یک کنتاکتور تک‌فاز بودند. محافظ ولتاژ دیجیتال 60 آمپر شیوا امواج (کد 20JT1) با ادغام این دو قطعه در یک قاب کوچک مینیاتوری، تحولی در سیم‌کشی ورودی‌ها ایجاد کرده است. این دستگاه تنها فاز خروجی را کنترل کرده و خروجی نول آن به صورت دائم متصل است. نصب این تجهیز روی ریل تابلو توزیع (DIN Rail) بسیار ساده بوده و فضای بسیار کمی (معادل دو کلید مینیاتوری تک‌فاز) اشغال می‌کند.

قابلیت‌های برنامه‌ریزی و نمایشگر دیجیتال

برخلاف محافظ‌های آنالوگ که تنها دارای سه چراغ وضعیت هستند، مدل VPJT-60 به یک نمایشگر 7-Segment سه‌رقمی مجهز است. این نمایشگر در حالت عادی، ولتاژ دقیق شبکه را به صورت لحظه‌ای (Real-time) نشان می‌دهد و در زمان تنظیمات یا بروز خطا، پارامترها را به کاربر گزارش می‌کند.

کاربر می‌تواند به کمک سه کلید تعبیه‌شده روی دستگاه، مقادیر حفاظتی را شخصی‌سازی کند:

• پارامتر (Our): تنظیم حداکثر ولتاژ مجاز (Over Voltage) بین ۲۳۰ تا ۲۵۵ ولت.

• پارامتر (Und): تنظیم حداقل ولتاژ مجاز (Under Voltage) بین ۱۷۰ تا ۲۰۰ ولت.

• پارامتر (don): تنظیم زمان تاخیر در وصل بین ۳ تا ۳۰۰ ثانیه (بسته به وجود کمپرسور در مدار، می‌توان این زمان را افزایش داد).

تحلیل نشانگرهای LED و پیام‌های خطا (Troubleshooting)

روی پنل این رله حفاظتی، سه چراغ سیگنال مهم قرار دارد که عیب‌یابی سیستم را به شدت سریع می‌کند:

۱. نشانگر D (Delay): در زمان وصل شدن برق، این چراغ چشمک‌زن شده و نمایشگر شمارش معکوس تاخیر در وصل را نشان می‌دهد. ۲. نشانگر REL (Relay): پس از طی شدن زمان تاخیر و نرمال بودن شبکه، این چراغ روشن شده و فاز خروجی ۶۰ آمپری وصل می‌شود. ۳. نشانگر F (Fault): در صورت بروز خطا روشن می‌شود.

پیام‌های خطای نمایشگر: اگر ولتاژ از حد تنظیم‌شده بالاتر برود، عبارت Our، در صورت افت ولتاژ عبارت Und، در افت شدید (زیر ۱۵۰ ولت) عبارت Pd و در افزایش بحرانی (بالای ۲۷۰ ولت) عبارت XHX روی صفحه نقش می‌بندد تا تکنسین دقیقاً از علت قطع شدن برق مطلع شود.
