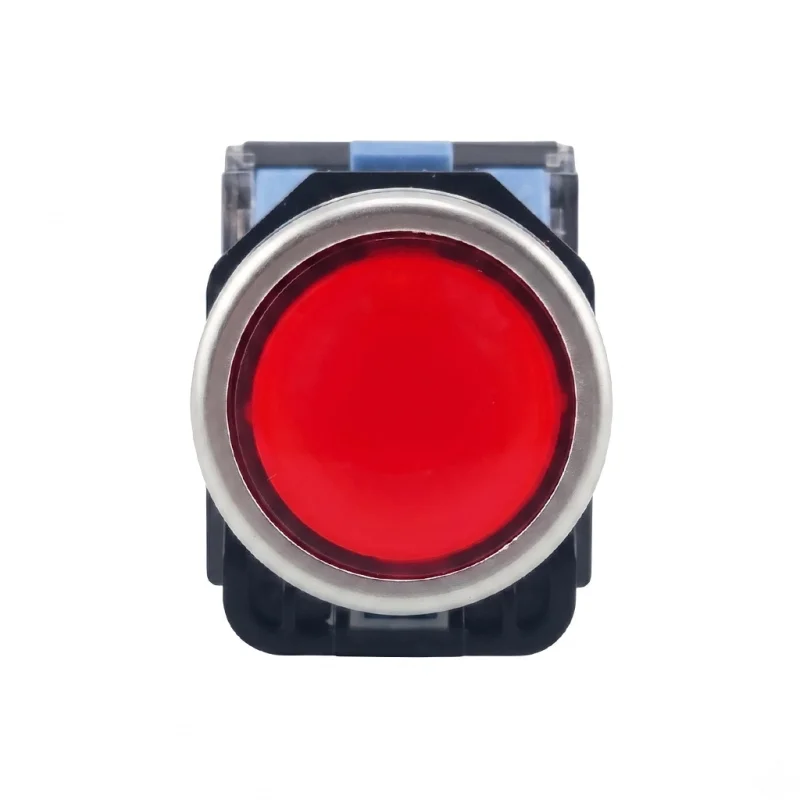

شستی استپ تابلویی آرچ مم (Arch.mam) مدل LA38-BA45

معرفی شستی استپ آرچ مم مدل LA38-BA45؛ تضمین توقف ایمن مدار

در طراحی و مونتاژ تابلوهای برق صنعتی، اهمیت مدار توقف (Stop) به مراتب بالاتر از مدار راه‌اندازی است. زمانی که یک الکتروموتور یا خط تولید دچار اضافه‌بار می‌شود یا اپراتور نیاز به توقف سریع فرآیند دارد، کلید قطع‌کننده باید در کسری از ثانیه و با بالاترین ضریب اطمینان عمل کند. شستی استپ تابلویی آرچ مم (Arch.mam) مدل LA38-BA45، قطعه‌ای تخصصی است که دقیقاً برای ایفای این نقش حیاتی در اتوماسیون صنعتی طراحی و تولید شده است.

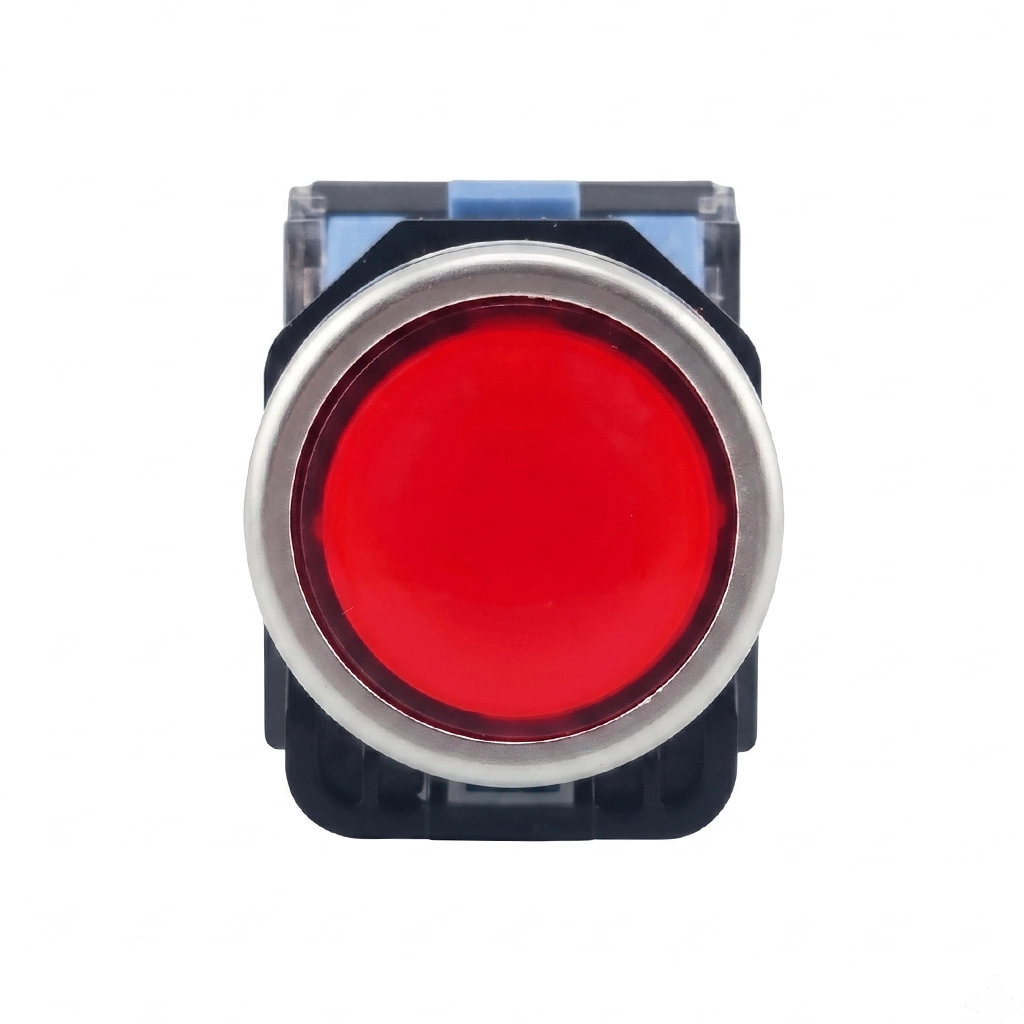

این پوش‌باتن با بهره‌گیری از طراحی کلاسیک و ماژولار سری LA38، دارای یک دکمه مسطح قرمز رنگ و قاب فلزی (Bezel) درخشان است. استفاده از متریال باکالیت در ساختار این کلید، آن را به یکی از مقاوم‌ترین و ایمن‌ترین شستی‌های فرمان در برابر حرارت و جرقه‌های الکتریکی تبدیل کرده است.

استاندارد رنگ قرمز و مکانیزم کنتاکت بسته (NC)

در نقشه‌کشی برق صنعتی و طبق استانداردهای بین‌المللی کمیسیون الکتروتکنیک (IEC)، رنگ قرمز منحصراً برای صدور فرمان «توقف» (STOP) یا «خاموش کردن» (OFF) تعریف شده است. این رنگ‌آمیزی به اپراتور کمک می‌کند تا در شرایط کاری حساس، بدون اتلاف وقت کلید قطع را تشخیص دهد.

برخلاف شستی‌های استارت که در حالت عادی باز هستند، شستی استپ LA38-BA45 به صورت پیش‌فرض مجهز به یک بلوک کنتاکت بسته (Normally Closed یا NC) است. جریان مدار فرمان همواره از این تیغه عبور می‌کند. به محض اینکه کاربر دکمه قرمز را فشار دهد، مسیر جریان قطع شده و بوبین کنتاکتورها خاموش می‌شود که این امر به توقف فوری ماشین‌آلات می‌انجامد. با رها کردن دکمه، فنر برگشت‌دهنده کلید را به حالت اول بازگردانده و مدار مجدداً برای استارت بعدی آماده می‌شود.

بررسی دقیق متریال و مشخصات الکتریکی

آنچه این شستی استپ را برای کارفرمایان و مهندسین به یک انتخاب اول تبدیل می‌کند، رعایت بالاترین استانداردهای کیفی در ساختار آن است:

۱. مقاومت بی‌نظیر بدنه باکالیت (Bakelite)

پایه‌های نگهدارنده پلاتین و بلوک زیرین این شستی از جنس باکالیت (پلیمر ترموست) ساخته شده‌اند. برخلاف پلاستیک‌های معمولی که در برابر حرارت ناشی از قوس الکتریکی تغییر شکل می‌دهند، باکالیت یک عایق نسوز و ضدحریق (Flame Retardant) است که در صورت بروز اتصال کوتاه در مدار فرمان، یکپارچگی خود را حفظ کرده و از بروز آتش‌سوزی در تابلو برق جلوگیری می‌کند.

۲. پلاتین‌های نقره و جریان حرارتی ۱۰ آمپر

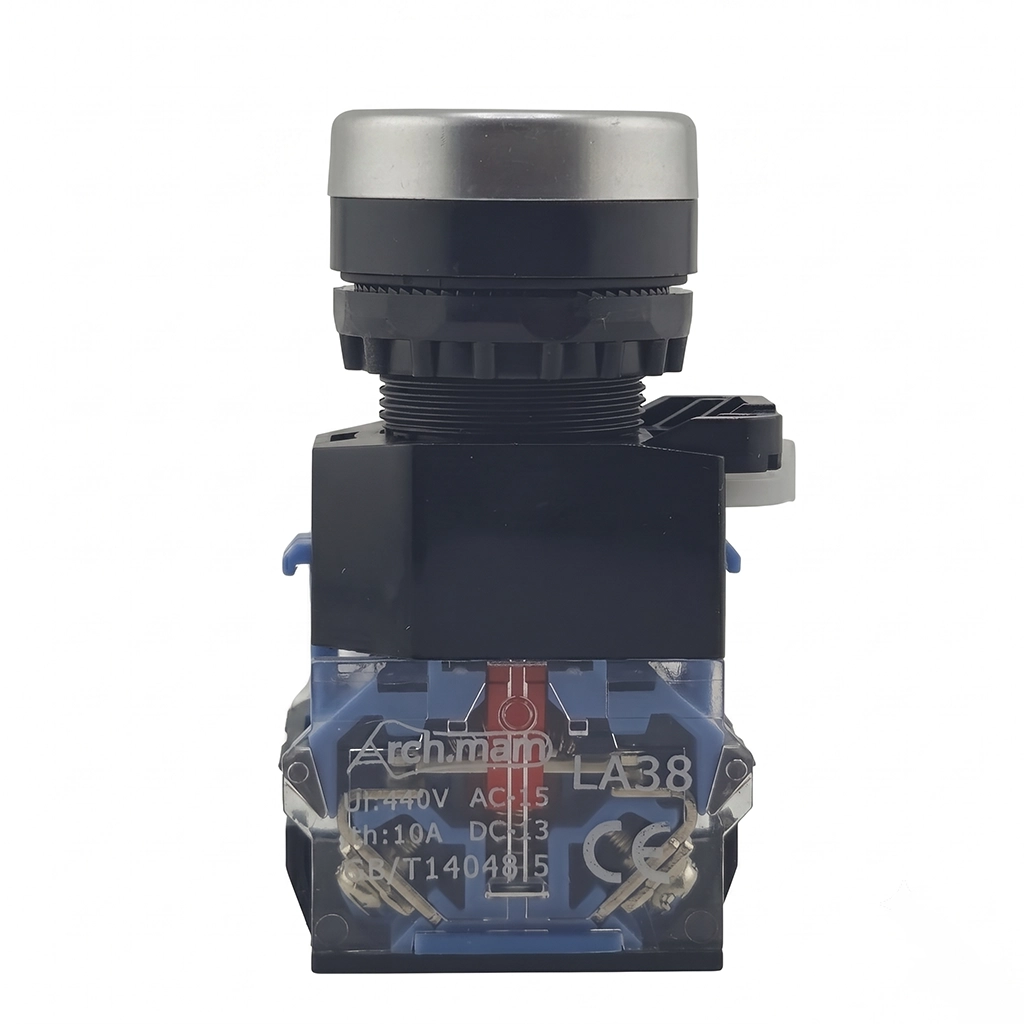

حک شدن عبارت Ith: 10A روی بدنه شفاف این قطعه، نشان‌دهنده ظرفیت بالای جریان‌دهی آن است. پلاتین‌های داخلی از آلیاژهای مقاوم ساخته شده‌اند که حتی در زمان قطع کردن بوبین‌های سلفی بزرگ، دچار خال‌زدگی نمی‌شوند. ولتاژ عایقی (Ui) معادل ۴۴۰ ولت نیز ایمنی کامل اپراتور را در برابر خطر برق‌گرفتگی تضمین می‌نماید.

۳. کلاس کاری استاندارد AC-15 و DC-13

مدارهای فرمان صنعتی پر از بار الکترومغناطیسی هستند. این شستی با دریافت گواهینامه استانداردهای AC-15 (برای جریان متناوب) و DC-13 (برای جریان مستقیم)، به طور خاص برای سوئیچینگ ایمن کنتاکتورها، رله‌های شیشه‌ای و شیرهای برقی کالیبره شده است.

آموزش نصب سریع و ماژولار

یکی از دلایل محبوبیت سری LA38 در میان تابلوسازان، سرعت بالا در نصب و عیب‌یابی است:

1. آماده‌سازی درب تابلو: برای نصب این کلید، کافی است توسط یک مته گردبُر، سوراخی به قطر ۲۲ میلی‌متر روی صفحه تابلو یا جعبه شاسی ایجاد کنید.

2. جداسازی سر کلید: با آزاد کردن ضامن پلاستیکی کوچک در کنار بلوک باکالیت، قسمت سر دکمه (بخش قرمز رنگ و رزوه) از بلوک پلاتین‌ها جدا می‌شود.
3. بستن مهره نگهدارنده: قسمت سر کلید را از سمت بیرون تابلو وارد سوراخ کرده و مهره فلزی/پلاستیکی آن را از داخل محکم ببندید.
4. نصب بلوک و سیم‌کشی: بلوک کنتاکت بسته (NC) را از پشت به سر کلید متصل کرده و ضامن را ببندید. کابل‌های مدار فرمان (معمولاً فاز ورودی و خروجی) را زیر پیچ‌های ترمینال (با شماره‌های ۱ و ۲) محکم کنید.

سوالات متداول (FAQ) کارفرمایان و تکنسین‌ها

آیا می‌توانم از این شستی به عنوان کلید قارچی (توقف اضطراری) استفاده کنم؟

خیر؛ شستی استپ LA38-BA45 از نوع «بازگشت فنری» یا لحظه‌ای است و به محض برداشتن دست، مدار مجدداً آماده وصل می‌شود. اما شستی‌های توقف اضطراری (Emergency Stop) که طراحی قارچی‌شکل دارند، پس از فشرده شدن قفل می‌شوند و تا زمانی که اپراتور آن‌ها را با چرخش آزاد نکند، اجازه راه‌اندازی مجدد سیستم را نمی‌دهند.

آیا امکان اضافه کردن کنتاکت‌های بیشتر به این کلید وجود دارد؟

بله؛ طراحی دوتکه و ماژولار این قطعه به شما اجازه می‌دهد تا در صورت نیاز به قطع همزمان چندین مدار مستقل، بلوک‌های کنتاکت اضافی (چه باز و چه بسته) را به صورت سری یا موازی به پشت بلوک اصلی اضافه کنید.

تفاوت این مدل با کلیدهای صفر و یک (گردان) در چیست؟

کلیدهای گردان برای ماندن در یک وضعیت ثابت (دائم‌کار) استفاده می‌شوند، اما شستی استپ برای قطع لحظه‌ای در مداراتی کاربرد دارد که دارای سیستم «خودنگهدار» (Latch) توسط کنتاکتور هستند.

ارتقای ایمنی و پایداری تجهیزات صنعتی شما، هدف اصلی ماست. شما می‌توانید شستی استپ باکالیت آرچ مم مدل LA38-BA45 را با تضمین سلامت فیزیکی و رقابتی‌ترین قیمت از فروشگاه اینترنتی پارس تارا تهیه فرمایید. همکاران ما در بخش پشتیبانی آماده ارائه مشاوره‌های تخصصی به شما می‌باشند.
