شستی دوبل فلزی تابلویی آرچ مم (Arch.mam) کد XB2-BL8425

معرفی شستی دوبل فلزی آرچ مم مدل XB2-BL8425؛ بهینه‌سازی در فضای تابلو برق

در طراحی و مونتاژ تابلوهای توزیع و فرمان ماشین‌آلات، مدیریت فضا یکی از بزرگترین چالش‌های مهندسین برق است. اختصاص دادن دو سوراخ مجزا روی درب تابلو برای کلیدهای روشن (استارت) و خاموش (استپ)، باعث بزرگ شدن ابعاد تابلو و افزایش هزینه‌های پانچ و برش می‌شود. شستی دوبل فلزی آرچ مم (Arch.mam) کد XB2-BL8425، یک راه‌حل مهندسی‌شده برای ادغام این دو فرمان حیاتی در یک قطعه واحد است.

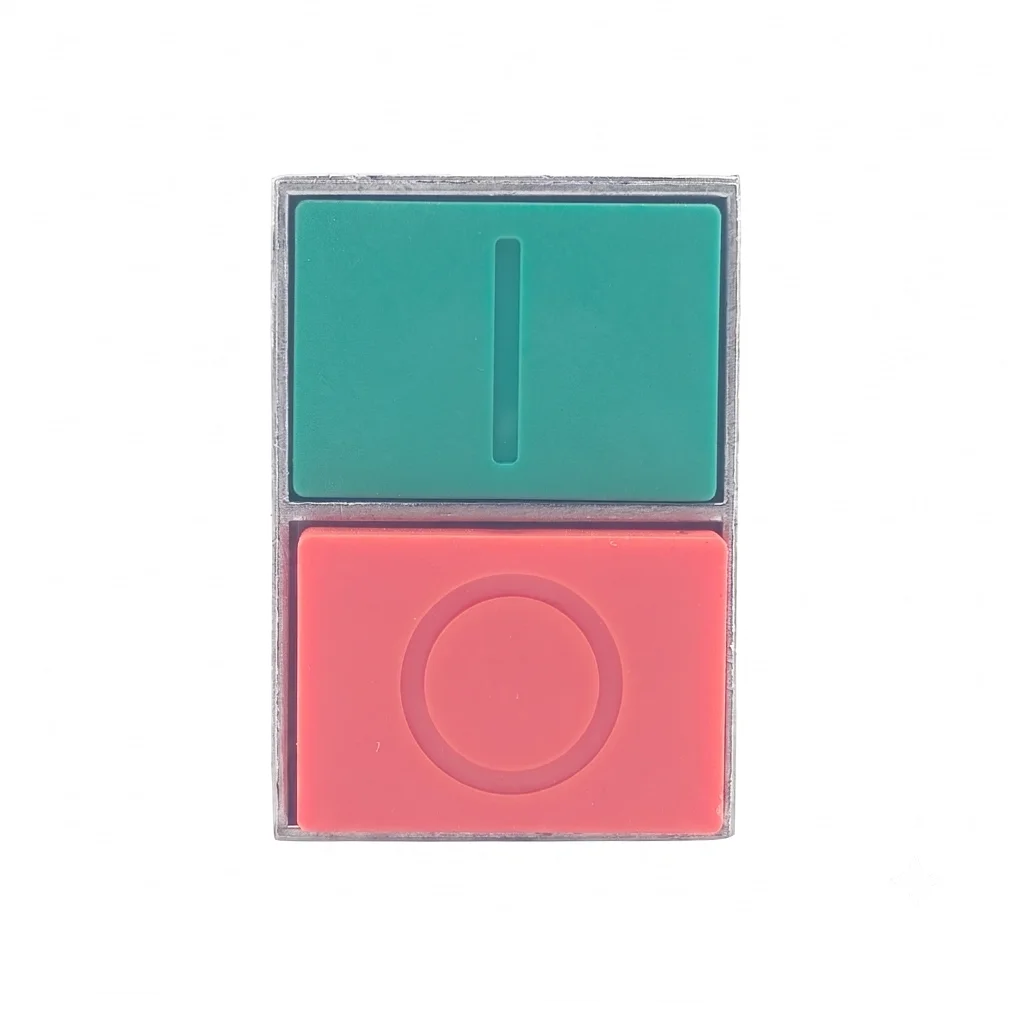

این پوش‌باتن ترکیبی، دارای دو دکمه مستقل در یک قاب مستطیلی است؛ دکمه سبز رنگ با نشانگر (I) برای راه‌اندازی، و دکمه قرمز رنگ برجسته با نشانگر (O) برای توقف مدار. برجسته بودن دکمه قرمز، یک استاندارد ایمنی است تا اپراتور در مواقع اضطراری بتواند با سرعت و تسلط بیشتری مدار را قطع کند. با استفاده از این قطعه، شما تنها به یک سوراخ ۲۲ میلی‌متری نیاز دارید تا کنترل کامل یک الکتروموتور را در دست بگیرید.

چرا گلویی فلزی (Metal Bezel) یک مزیت رقابتی است؟

پلتفرم‌های فرمان به دو دسته پلاستیکی و فلزی تقسیم می‌شوند. مدل XB2-BL8425 از سری تجهیزات فرمان با گلویی و پایه فلزی است. استفاده از آلیاژهای مقاوم در ساختار پایه‌ی این کلید، دو مزیت بسیار مهم برای محیط‌های خشن صنعتی (Heavy Duty) به همراه دارد:

۱. مقاومت در برابر ضربه: در کارخانجات سنگین، معادن و صنایع فولاد، احتمال برخورد اجسام با تابلو برق بسیار بالاست. گلویی فلزی این کلید مانع از شکستن شستی در اثر ضربات فیزیکی می‌شود. ۲. تثبیت پایدار روی درب تابلو: پیچ‌های تثبیت‌کننده در این مدل به صورت رزوه‌های فلزی طراحی شده‌اند که به تابلوساز اجازه می‌دهند کلید را با بالاترین گشتاور ممکن روی درب فلزی تابلو محکم کند، بدون اینکه نگران هرز شدن رزوه‌ها (که در مدل‌های پلاستیکی شایع است) باشد.

تحلیل مشخصات الکتریکی و بلوک‌های کنتاکت ZB2

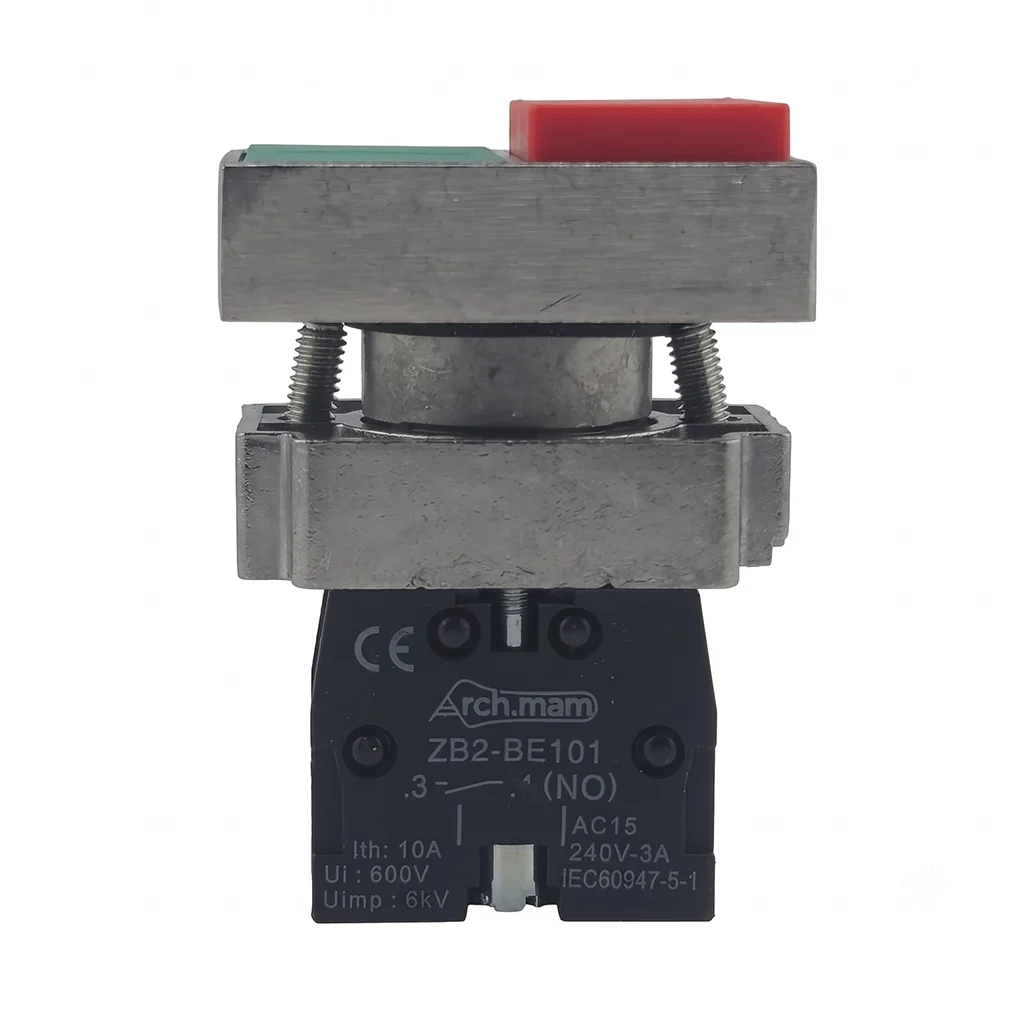

ایمنی و دوام یک کلید فرمان، ارتباط مستقیمی با کیفیت پلاتین‌های آن دارد. با بررسی اطلاعات حک شده روی بلوک‌های کنتاکت این کلید (سری ZB2)، به اعداد چشمگیری می‌رسیم:

• ولتاژ ضربه و عایقی قدرتمند: درج عبارت Ui: 600V نشان می‌دهد که بدنه این قطعه ایزولاسیون فوق‌العاده‌ای در برابر نشت جریان دارد. همچنین تحمل ولتاژ ایمپالس (Uimp: 6kV) به این معناست که اگر شبکه برق دچار شوک‌های لحظه‌ای و صاعقه شود، پلاتین‌های این کلید تا ۶۰۰۰ ولت مقاومت کرده و از انتقال جرقه به دست اپراتور جلوگیری می‌کنند.

• جریان نامی ۱۰ آمپر (Ith: 10A): پلاتین‌های این دستگاه با آلیاژ نقره تقویت شده‌اند و توانایی عبور جریان ۱۰ آمپر را در مدار فرمان دارند. این ظرفیت برای تحریک مکرر بوبین کنتاکتورهای بزرگ، کاملاً استاندارد و قابل اتکاست.

• بلوک‌های تفکیک‌شده: این قطعه به صورت پیش‌فرض دارای دو بلوک کنتاکت است. دکمه سبز به یک بلوک باز (NO - مدل BE101) و دکمه قرمز به یک بلوک بسته (NC - مدل BE102) متصل است که با فشردن هر دکمه، فقط پلاتین مربوط به همان بخش عمل می‌کند.

راهنمای نصب و سیم‌بندی شستی دوبل

نصب این قطعه به دلیل مکانیزم پیچ و مهره‌ای فلزی، بسیار پایدار و ایمن است:

1. آماده‌سازی درب تابلو: توسط مته گردبُر، سوراخی به قطر ۲۲ میلی‌متر روی صفحه تابلو برق ایجاد کنید.

2. باز کردن پایه فلزی: دو پیچ بلندی که در دو طرف گلویی فلزی قرار دارند را شل کنید تا پایه نگهدارنده بلوک‌ها از سر کلید جدا شود.

3. تثبیت روی درب: قسمت سر کلید (دکمه‌های سبز و قرمز) را از بیرون وارد سوراخ کنید. پایه فلزی را از داخل پشت آن قرار داده و دو پیچ را با پیچ‌گوشتی کاملاً سفت کنید تا دندانه‌های فلزی در بدنه تابلو قفل شوند.

4. سیم‌بندی استارت و استپ: فاز مدار فرمان را وارد ترمینال بلوک قرمز (NC) کنید. خروجی آن را به ورودی بلوک سبز (NO) پل کنید. سپس از خروجی بلوک سبز برای بوبین کنتاکتور فرمان بگیرید. (استفاده از تیغه خودنگهدار کنتاکتور برای این مدار الزامی است).

سوالات متداول (FAQ) متخصصین برق

آیا این شستی دوبل، دارای چراغ سیگنال داخلی (چراغ‌دار) است؟

خیر؛ کد فنی XB2-BL8425 مربوط به شستی دوبل «بدون چراغ» است. مدل‌های چراغ‌دار این قطعه معمولاً دارای یک لامپ LED در بین دو دکمه سبز و قرمز هستند که نیازمند ترمینال‌های تغذیه جداگانه می‌باشند.

تفاوت این کلید با کلیدهای فرمان پلاستیکی (سری باکالیت) در چیست؟

تفاوت اصلی در محیط کاربری است. مدل‌های فلزی (سری XB2) برای محیط‌هایی با احتمال لرزش و ضربه مکانیکی بالا (مثل دستگاه‌های پرس و جرثقیل‌ها) طراحی شده‌اند. اما مدل‌های پلاستیکی و باکالیت بیشتر در تابلوهای توزیع عمومی و محیط‌های سرپوشیده کاربرد دارند.

آیا در صورت خرابی، می‌توان پلاتین‌ها را تعویض کرد؟

بله کاملاً. پایه‌های این شستی از طراحی استاندارد ZB2 بهره می‌برند و بلوک‌های کنتاکت آن به صورت کشویی یا پیچی روی پایه فلزی سوار می‌شوند. در صورت خال‌زدگی پلاتین در درازمدت، نیازی به تعویض کل شستی نیست و فقط بلوک پلاتین با هزینه اندک تعویض می‌گردد.

با تهیه شستی دوبل فلزی آرچ مم کد XB2-BL8425 از فروشگاه تخصصی پارس تارا، فضای تابلوهای برق خود را بهینه کرده و ایمنی ماشین‌آلات صنعتی خود را به سطح استانداردهای جهانی ارتقا دهید.
