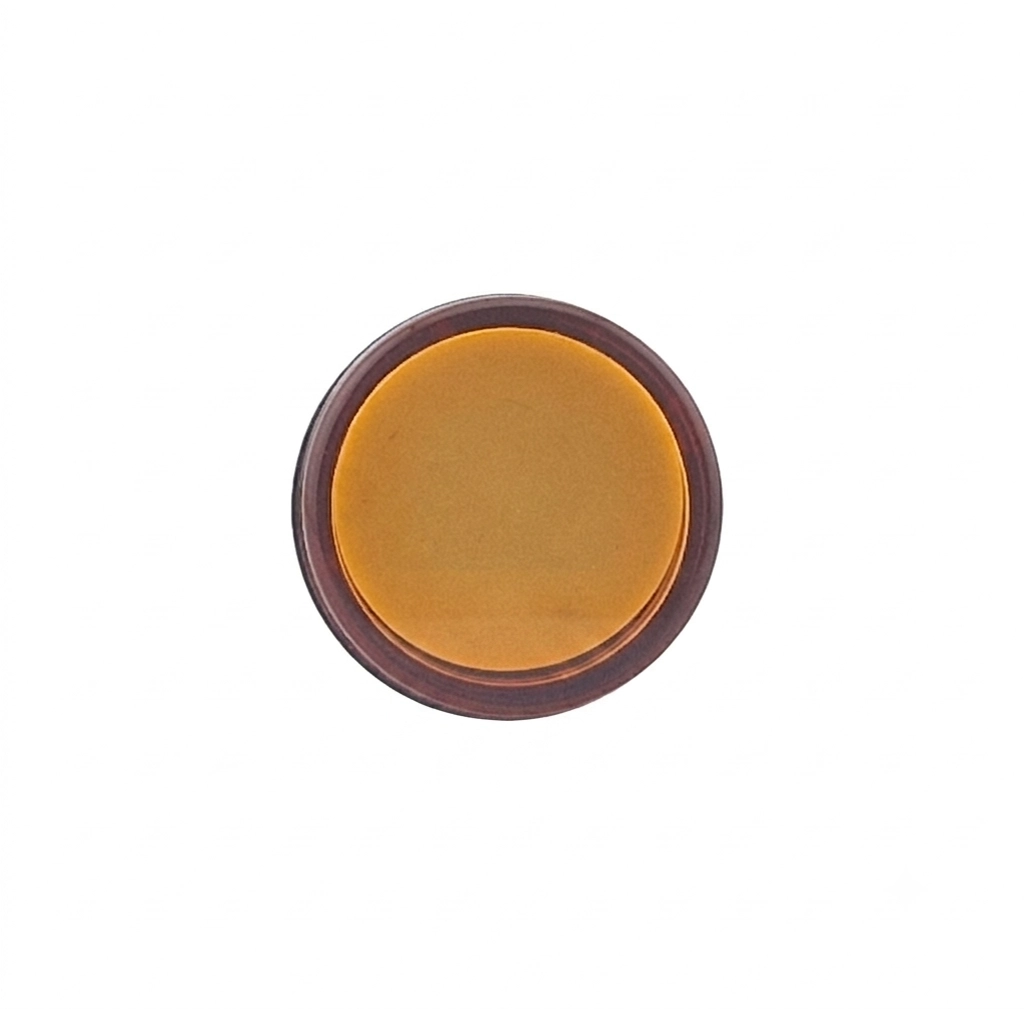

چراغ سیگنال تابلویی 22 میلی‌متر آرچ مم (Arch.mam) مدل ED16-22DS

معرفی چراغ سیگنال ۲۲ میلی‌متری آرچ مم (Arch.mam)؛ چشم بینای تابلو برق

در دنیای اتوماسیون و توزیع انرژی، ارتباط بین انسان و ماشین (HMI) از اهمیت فوق‌العاده‌ای برخوردار است. تکنسین‌ها و اپراتورها باید بتوانند در یک نگاه، وضعیت لحظه‌ای یک فرآیند پیچیده صنعتی را تشخیص دهند. چراغ سیگنال تابلویی آرچ مم (Arch.mam) مدل ED16-22DS، دقیقاً برای همین هدف طراحی شده است. این قطعه به عنوان یک نشانگر نوری استاندارد، وضعیت قطع یا وصل بودن مدار، بروز خطا، یا آماده‌به‌کار بودن سیستم را با رنگ‌های درخشان و واضح به اپراتور گزارش می‌دهد.

استفاده از تکنولوژی LED در ساختار داخلی چراغ سیگنال آرچ مم، باعث شده تا این محصول در مقایسه با چراغ‌های رشته‌ای یا نئونی قدیمی، طول عمری به مراتب بالاتر (بیش از ده‌ها هزار ساعت کارکرد مداوم) و مصرف انرژی بسیار ناچیزی (کمتر از ۲۰ میلی‌آمپر) داشته باشد.

بررسی تخصصی ویژگی‌ها و مشخصات فنی مدل ED16-22DS

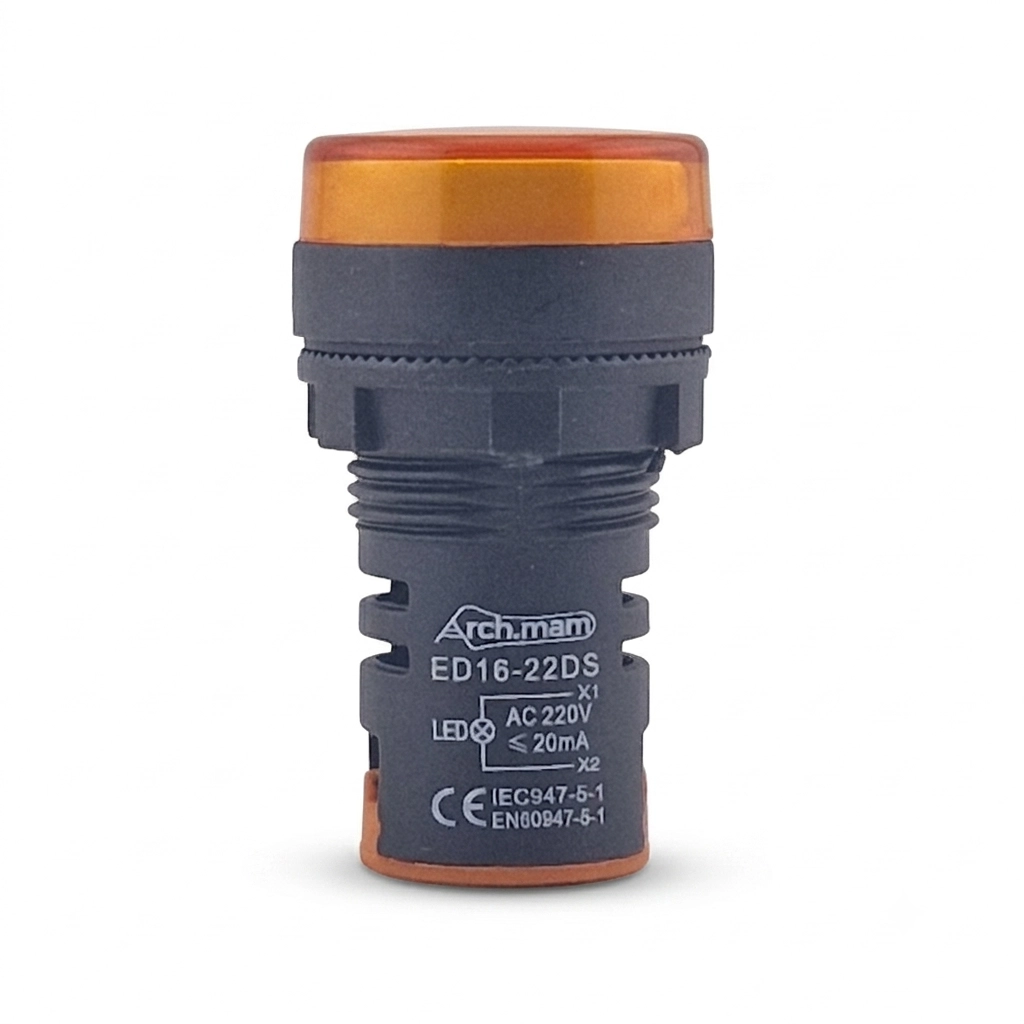

انتخاب یک چراغ سیگنال باکیفیت برای تابلو برق، مانع از خطاهای بصری و هزینه‌های تعویض مکرر می‌شود. مدل ED16-22DS آرچ مم با رعایت استانداردهای بین‌المللی IEC947-5-1 و EN60947-5-1 تولید شده است که نشان‌دهنده ایمنی و عملکرد صحیح آن در محیط‌های خشن صنعتی است.

• ولتاژ کاری: این مدل برای کار با ولتاژ متناوب شبکه (AC 220V) طراحی شده است و بدون نیاز به ترانس یا درایور جانبی، مستقیماً به برق شهر متصل می‌شود.

• قطر نصب (Cut-out): قطر رزوه این چراغ ۲۲ میلی‌متر است که سایز استاندارد و جهانی برای پانچِ درب تابلوهای برق فلزی و پلاستیکی محسوب می‌شود.

• تکنولوژی روشنایی: ماژول LED فوق درخشان (Ultra-Bright) با پرتاب نور عالی، به گونه‌ای که حتی در سالن‌های صنعتی با نور محیطی شدید نیز به راحتی قابل رویت است.

• ساختار بدنه: بدنه پلاستیکی مقاوم در برابر حرارت و عایق کامل، که خطر برق‌گرفتگی را در زمان نصب و سرویس تابلو به صفر می‌رساند.

راهنمای انتخاب رنگ چراغ سیگنال در برق صنعتی

چراغ سیگنال آرچ مم در ۵ رنگ استاندارد تولید می‌شود. در تابلوهای برق، انتخاب رنگ کاملاً سلیقه‌ای نیست و تابع استانداردهای مشخصی (مانند استاندارد IEC 60073) است. برای طراحی یک تابلوی اصولی، کاربرد هر رنگ به شرح زیر است:

1. رنگ قرمز (Red): نشان‌دهنده شرایط غیرعادی، خطر، بروز خطا (Fault) یا توقف اضطراری سیستم است. (مثلاً تریپ دادن بی‌متال یا فعال شدن کلید حرارتی).

2. رنگ سبز (Green): نشانگر وضعیت ایمن، نرمال و در حال کار بودن مدار است. (وقتی موتور یا پمپ با موفقیت استارت خورده و در حال کار است).

3. رنگ زرد (Yellow): نماد هشدار (Warning). زمانی که یکی از پارامترها به حد نهایی نزدیک شده یا دستگاه نیاز به توجه اپراتور دارد (مثل اضافه‌بار خفیف یا افت فشار).

4. رنگ آبی (Blue): برای اعلام یک وضعیت خاص که نه خطرناک است و نه کاملاً نرمال. اغلب برای نشان دادن فرمان‌های کنترلی خاص یا آماده‌به‌کار بودن یک بخش از ماشین‌آلات استفاده می‌شود.

5. رنگ سفید (White): معمولاً برای نشان دادن وضعیت عمومی سیستم، نظیر وجود برق در فازهای R-S-T (نمایشگر برق شبکه) در ورودی تابلو برق استفاده می‌گردد.

کاربردهای گسترده چراغ سیگنال Arch.mam در صنایع

به دلیل ابعاد جمع‌وجور، قیمت اقتصادی و دوام بالا، این قطعه در طیف وسیعی از تجهیزات الکتریکی به کار می‌رود:

• تابلوهای توزیع برق (Distribution Boards): برای نمایش وجود یا عدم وجود برق در هر یک از فازهای سه‌گانه.

• تابلوهای فرمان و اتوماسیون (PLC Panels): به عنوان خروجی‌های بصری برای نمایش وضعیت عملکرد سنسورها، جک‌های پنوماتیک و شیرهای برقی.

• ماشین‌آلات صنعتی و دستگاه‌های بسته‌بندی: جهت ایجاد یک رابط کاربری ساده برای اپراتورهای خط تولید.

• تابلوهای پمپ‌خانه و تهویه (HVAC): برای مانیتورینگ روشن/خاموش بودن پمپ‌های آب یا فن‌های اگزاست.

آموزش گام‌به‌گام نصب و سیم‌کشی

نصب چراغ سیگنال ۲۲ میلی‌متری آرچ مم بسیار سریع و بدون نیاز به ابزار پیچیده انجام می‌شود:

1. آماده‌سازی محل نصب: ابتدا توسط مته گردبُر یا پانچ هیدرولیک، سوراخی به قطر ۲۲.۵ میلی‌متر روی درب تابلو برق ایجاد کنید. لبه‌های سوراخ را از پلیسه پاک کنید.

2. نصب فیزیکی: مهره پلاستیکی مشکی‌رنگ را از بدنه چراغ باز کنید. قسمت جلویی چراغ (کلاهک رنگی) را از بیرون تابلو به داخل سوراخ هدایت کنید. سپس از داخل تابلو، مهره پلاستیکی را روی رزوه بسته و با دست محکم کنید تا چراغ در جای خود کاملاً ثابت شود. (نیاز به آچارکشی شدید نیست).

3. سیم‌کشی ترمینال‌ها: در انتهای بدنه چراغ، دو ترمینال پیچی با علامت‌های X1 و X2 قرار دارد. سیم‌های فاز و نول (خروجی از کنتاکتور، رله یا مستقیم از کلید مینیاتوری) را لخت کرده و زیر پیچ ترمینال‌ها محکم کنید. از آنجایی که لامپ از نوع AC است، قطبیت (جای فاز و نول) در ترمینال‌های X1 و X2 اهمیتی ندارد.

سوالات متداول خریداران (FAQ)

آیا می‌توان از این چراغ سیگنال برای برق DC (مانند تابلوهای خورشیدی ۲۴ ولت) استفاده کرد؟

خیر؛ مدل ED16-22DS به طور خاص برای ولتاژ متناوب ۲۲۰ ولت (AC) طراحی شده است. اعمال ولتاژ DC یا ولتاژهای پایین‌تر، باعث عدم روشن شدن ماژول LED شده و ولتاژهای بالاتر نیز به مدار داخلی آسیب می‌رساند.

تفاوت این چراغ با مدل‌های رشته‌ای قدیمی چیست؟

چراغ‌های رشته‌ای حرارت زیادی تولید می‌کردند که به مرور زمان باعث ذوب شدن قاب پلاستیکی می‌شد؛ همچنین در برابر لرزش‌های دستگاه‌های صنعتی بسیار آسیب‌پذیر بودند. ماژول LED آرچ مم حرارت نزدیک به صفر داشته و در برابر لرزش و ضربه بسیار مقاوم است.

آیا در صورت سوختن، لامپ داخل آن قابل تعویض است؟

در چراغ سیگنال‌های مدرن و کامپکت مانند آرچ مم مدل ED16-22DS، برد LED و بدنه به صورت یکپارچه تولید می‌شوند تا بالاترین سطح ایزولاسیون را داشته باشند؛ بنابراین در صورت اتمام طول عمر، کل مجموعه تعویض می‌گردد که با توجه به قیمت بسیار اقتصادی آن، کاملاً مقرون‌به‌صرفه است.

با تهیه پک کامل رنگ‌های چراغ سیگنال آرچ مم از پارس تارا، مونتاژ تابلوهای برق خود را به حرفه‌ای‌ترین و استانداردترین شکل ممکن انجام دهید و ایمنی اپراتورهای خود را تضمین کنید.
