بیزر آلارم سیگنالی تابلویی 22 میلی‌متر آرچ مم (Arch.mam) مدل ED16-22SM

معرفی بیزر آلارم سیگنالی آرچ مم مدل ED16-22SM؛ صدای ایمنی در تابلو برق

در سیستم‌های پیچیده اتوماسیون صنعتی و تابلوهای توزیع برق، مانیتورینگ دقیق وضعیت ماشین‌آلات یک اصل حیاتی است. معمولاً برای نشان دادن وضعیت کارکرد یا توقف موتورها از چراغ سیگنال استفاده می‌شود؛ اما زمانی که یک خطای بحرانی (Fault) نظیر اضافه‌بار (Overload)، افت فاز یا قطع شدن یک سوئیچ اضطراری رخ می‌دهد، تنها یک هشدار نوری کافی نیست؛ چرا که ممکن است اپراتور در آن لحظه به تابلو برق نگاه نکند.

در این شرایط، بیزر آلارم سیگنالی آرچ مم (Arch.mam) مدل ED16-22SM وارد عمل می‌شود. این قطعه مهندسی‌شده، ترکیبی هوشمندانه از یک چراغ سیگنال LED قرمز رنگ با پرتاب نور بالا و یک بازر (Buzzer) صوتی قدرتمند است. با نصب این قطعه روی درب تابلو برق، به محض بروز خطا در سیستم، صدای بوق ممتد و رسای آن همراه با چشمک یا نور ثابت قرمز، تکنسین‌ها را از فاصله دور متوجه وجود مشکل در خط تولید می‌کند.

چرا مدل ED16-22SM یک انتخاب اقتصادی و استاندارد است؟

طراحی تجهیزات هشداردهنده در تابلو برق باید به گونه‌ای باشد که حداقل فضای ممکن را اشغال کنند. بیزر آلارم آرچ مم با قطر استاندارد ۲۲ میلی‌متر طراحی شده است. این یعنی شما نیازی به ایجاد برش‌های خاص روی درب تابلو ندارید و می‌توانید این قطعه را دقیقاً مشابه سایر چراغ‌های سیگنال و پوش‌باتن‌ها با استفاده از یک گردبُر ساده نصب کنید.

ویژگی‌های فنی برجسته دستگاه

• ولتاژ کاری استاندارد: این بازر با ولتاژ ۲۲۰ ولت متناوب (AC 220V) کار می‌کند. بنابراین نیازی به استفاده از منابع تغذیه سوئیچینگ یا ترانس‌های کاهنده ۲۴ ولت برای راه‌اندازی آن در تابلوهای فرمان معمولی نیست.

• مصرف انرژی فوق‌العاده پایین: به لطف استفاده از تکنولوژی LED و مدار صوتی پیزوالکتریک، این آلارم در زمان فعال بودن جریانی کمتر از ۲۰ میلی‌آمپر ($\le$ 20mA) مصرف می‌کند که هیچ‌گونه بار اضافه‌ای به مدار فرمان تحمیل نخواهد کرد.

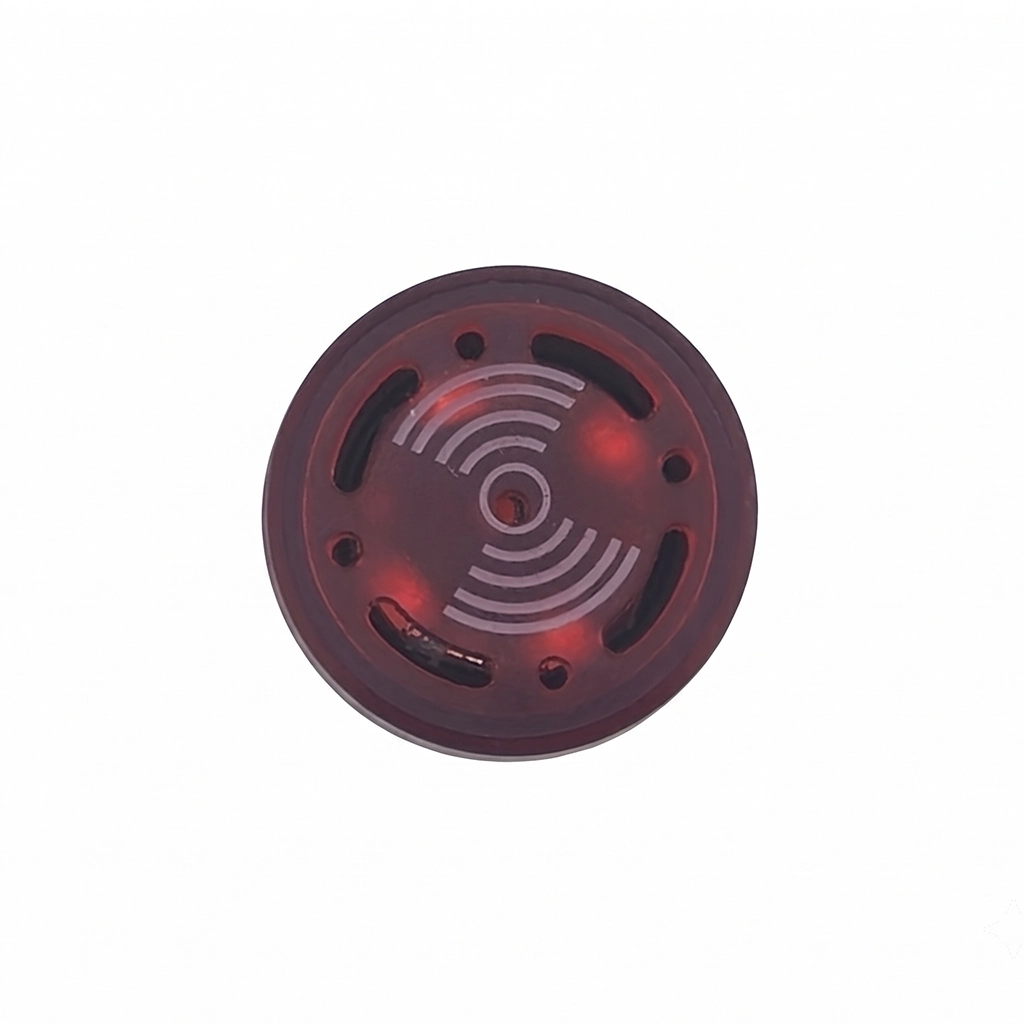

• عایق‌بندی و متریال بدنه: بدنه پلاستیکی مقاوم این بیزر، مانع از انتقال حرارت و جریان الکتریکی به درب فلزی تابلو می‌شود. همچنین شیارهای تعبیه شده روی کلاهک آن (همان‌طور که در تصاویر مشخص است) به گونه‌ای طراحی شده‌اند که ضمن انتشار حداکثری امواج صوتی، از ورود مستقیم گرد و غبار درشت به داخل کپسول صوتی جلوگیری کنند.

کاربردهای استراتژیک بازر تابلویی در برق صنعتی

تجهیزات آلارم سیگنالی در دسته‌بندی چراغ سیگنال و آلارم‌های تابلویی یکی از پرفروش‌ترین قطعات برای مونتاژکاران هستند. کاربرد اصلی این بیزر در مدارهای حفاظتی است:

1. اتصال به رله‌های حرارتی (بی متال): معمولاً خروجی (تیغه باز 97-98) رله‌های بی متال را به این بیزر متصل می‌کنند تا در صورت گیرپاژ کردن موتور و تریپ دادن بی متال، آلارم به صدا درآید.

2. کنترل فاز و کنترل بار: در صورت دوفاز شدن شبکه یا نوسانات ولتاژ، رله‌های حفاظتی فرمان قطع مدار را صادر کرده و همزمان این بیزر را برای آگاه‌سازی اپراتور فعال می‌کنند.

3. سیستم‌های اطفاء حریق و امنیتی: استفاده به عنوان یک آژیر محلی (Local Alarm) در تابلوهای کنترل پمپ‌های آتش‌نشانی یا سیستم‌های دزدگیر.

4. ماشین‌آلات بسته‌بندی و CNC: هشدار پایان رول مواد اولیه، باز ماندن درب‌های حفاظتی دستگاه یا اتمام سیکل کاری.

راهنمای نصب و سیم‌بندی بیزر آرچ مم در مدار فرمان

نصب این قطعه از نظر مکانیکی و الکتریکی بسیار ساده است و تفاوت چندانی با یک چراغ سیگنال معمولی ندارد:

1. نصب فیزیکی روی درب تابلو: توسط یک مته گردبُر سایز ۲۲، سوراخی روی درب تابلو ایجاد کنید. مهره پلاستیکی مشکی‌رنگ را از بدنه بیزر باز کرده، بیزر را از بیرون وارد سوراخ کنید و سپس از داخل تابلو، مهره را محکم ببندید.

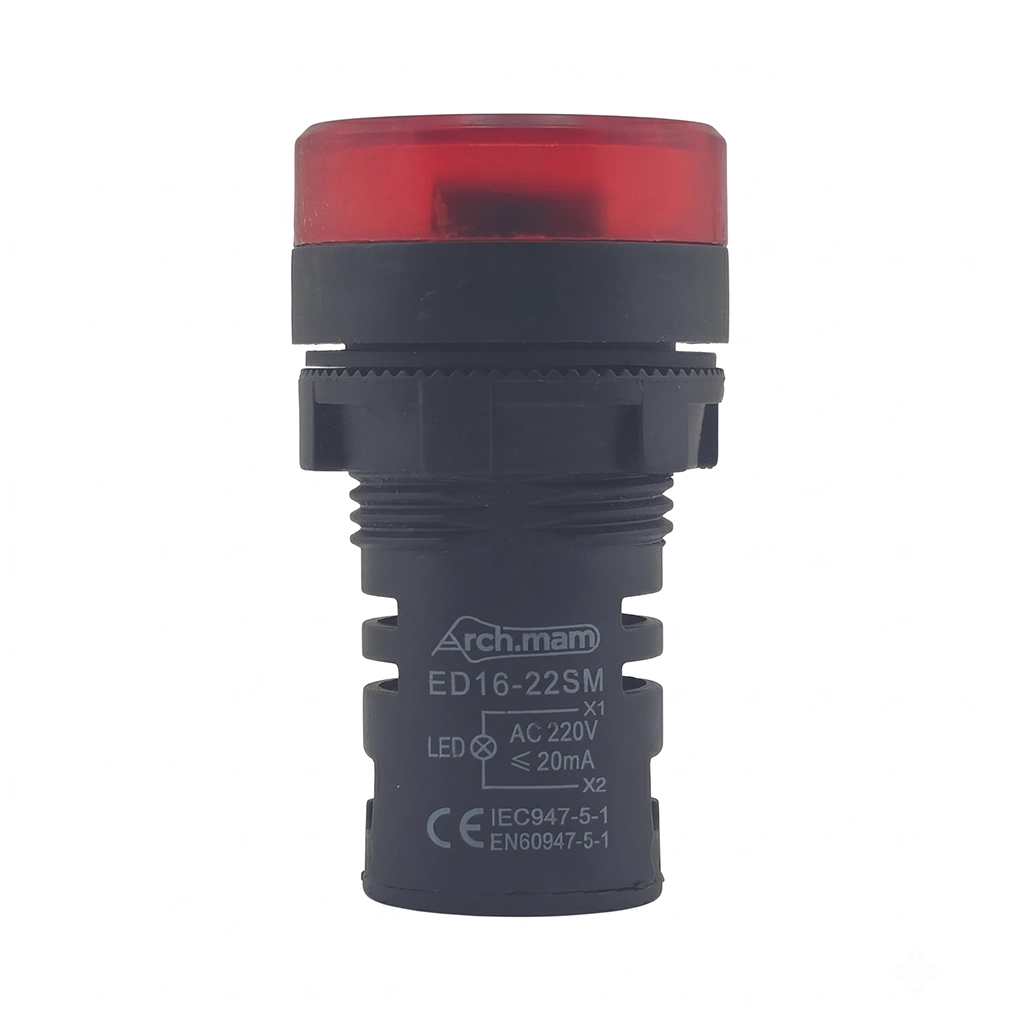

2. اتصالات ترمینال‌ها: در انتهای بدنه، دو ترمینال پیچی با لیبل‌های X1 و X2 قرار دارد. سیم نول مدار فرمان را به یکی از ترمینال‌ها (مثلاً X2) متصل کنید.

3. سیم‌کشی فاز هشدار: سیم فاز را باید از تیغه Normally Open (NO) تجهیزات حفاظتی خود (مثل بی متال، کنترل فاز یا لیمیت سوئیچ) عبور داده و سپس به ترمینال X1 متصل نمایید. با این کار، تا زمانی که سیستم نرمال است بیزر خاموش می‌ماند و به محض تغییر وضعیت تیغه در اثر خطا، جریان برقرار شده و آلارم به صدا در می‌آید.

سوالات متداول (FAQ) مهندسین برق

آیا صدای این بیزر ممتد است یا مقطع (چشمک‌زن)؟

این مدل با اعمال ولتاژ ۲۲۰ ولت، صدای بوق پیوسته (ممتد) تولید می‌کند. اگر نیاز به صدای مقطع (پالس‌دار) دارید، می‌توانید مدار تغذیه آن را از طریق یک تایمر یا رله چشمک‌زن فرمان‌دهی کنید.

آیا صدای این آلارم برای محیط‌های به شدت پر سر و صدا (مثل کارخانجات سنگ‌بری) کافی است؟

صدای بیزرهای ۲۲ میلی‌متری تابلویی حدود ۷۰ تا ۸۰ دسی‌بل است که برای یک سالن تولید استاندارد یا قرارگیری اپراتور در نزدیکی تابلو کاملاً رسا و مناسب است. اما برای محیط‌های فوق‌العاده پر سر و صدا، استفاده از آژیرهای موتوردار یا بوق‌های شیپوری بزرگ صنعتی در کنار این محصول پیشنهاد می‌شود.

آیا می‌توان این قطعه را با برق ۲۴ ولت DC راه‌اندازی کرد؟

خیر، مدار داخلی مدل ED16-22SM به طور خاص برای برق شهر (AC 220V) کالیبره شده است. اتصال ولتاژهای پایین‌تر DC باعث عدم تولید صدای استاندارد شده و گارانتی کالا را باطل می‌کند.

با تجهیز تابلوهای برق خود به بیزر آلارم سیگنالی آرچ مم مدل ED16-22SM، ضریب ایمنی پروژه‌های خود را به شکل چشمگیری افزایش دهید. این کالا با تضمین اصالت و بهترین قیمت در فروشگاه اینترنتی پارس تارا آماده ارسال برای تابلوسازان و همکاران گرامی است.
