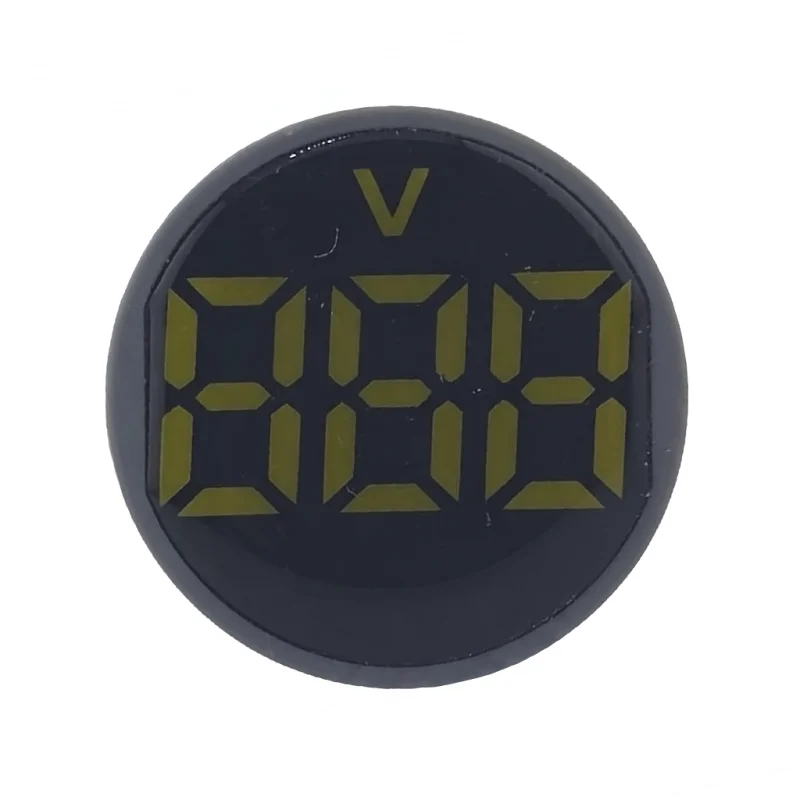

ولت متر سیگنالی تابلویی 22 میلی‌متری آرچ مم (Arch.mam) مدل ED16-22VD2

معرفی ولت متر سیگنالی آرچ مم مدل ED16-22VD2؛ دقت و زیبایی در تابلو برق

مانیتورینگ لحظه‌ای ولتاژ در شبکه‌های توزیع و تابلوهای برق، اولین خط دفاعی در برابر آسیب به تجهیزات گران‌قیمت صنعتی است. در گذشته، برای نمایش ولتاژ فازها از ولت‌مترهای آنالوگ عقربه‌ای یا پنل‌مترهای دیجیتال بزرگ استفاده می‌شد که علاوه بر اشغال فضای زیاد روی درب تابلو، نیازمند سیم‌کشی‌های پیچیده بودند. ولت متر سیگنالی آرچ مم (Arch.mam) مدل ED16-22VD2 یک شاهکار در طراحی تجهیزات اندازه‌گیری تابلویی است که ظاهر جمع‌وجور یک چراغ سیگنال را با دقت یک ولت‌متر دیجیتال ترکیب کرده است.

این قطعه هوشمند با فرم فاکتور استاندارد ۲۲ میلی‌متری، به تکنسین‌ها اجازه می‌دهد تا بدون نیاز به ایجاد برش‌های مربعی و بزرگ روی درب فلزی تابلو، یک نمایشگر ولتاژ فوق‌العاده دقیق و درخشان را تنها با یک گردبُر ساده نصب کنند. نمایشگر LED این محصول با روشنایی بالا، حتی در محیط‌های صنعتی پرنور، خوانایی بی‌نظیری را از فواصل دور فراهم می‌کند.

ویژگی‌ها و قابلیت‌های فنی ولت متر سیگنالی ED16-22VD2

انتخاب تجهیزات اندازه‌گیری دقیق، نشان‌دهنده تعهد یک مونتاژکار به کیفیت نهایی پروژه است. مدل ED16-22VD2 با بهره‌گیری از قطعات الکترونیکی باکیفیت و استانداردهای روز دنیا (IEC947)، قابلیت‌های زیر را به شما ارائه می‌دهد:

۱. محدوده اندازه‌گیری وسیع (Wide Measurement Range)

بسیاری از تجهیزات اندازه‌گیری تنها برای یک بازه ولتاژی خاص کالیبره شده‌اند. اما ولت متر سیگنالی آرچ مم توانایی خوانش و نمایش ولتاژهای متناوب (AC) را در بازه بسیار گسترده ۵۰ تا ۵۰۰ ولت داراست. این یعنی شما می‌توانید از یک قطعه یکسان، هم برای مانیتورینگ برق تکفاز (۲۲۰ ولت) و هم برای بررسی ولتاژ خط در شبکه‌های سه‌فاز (۳۸۰ تا ۴۱۵ ولت) با اطمینان کامل استفاده کنید.

۲. استراتژی رنگ‌بندی استاندارد در شبکه‌های سه‌فاز

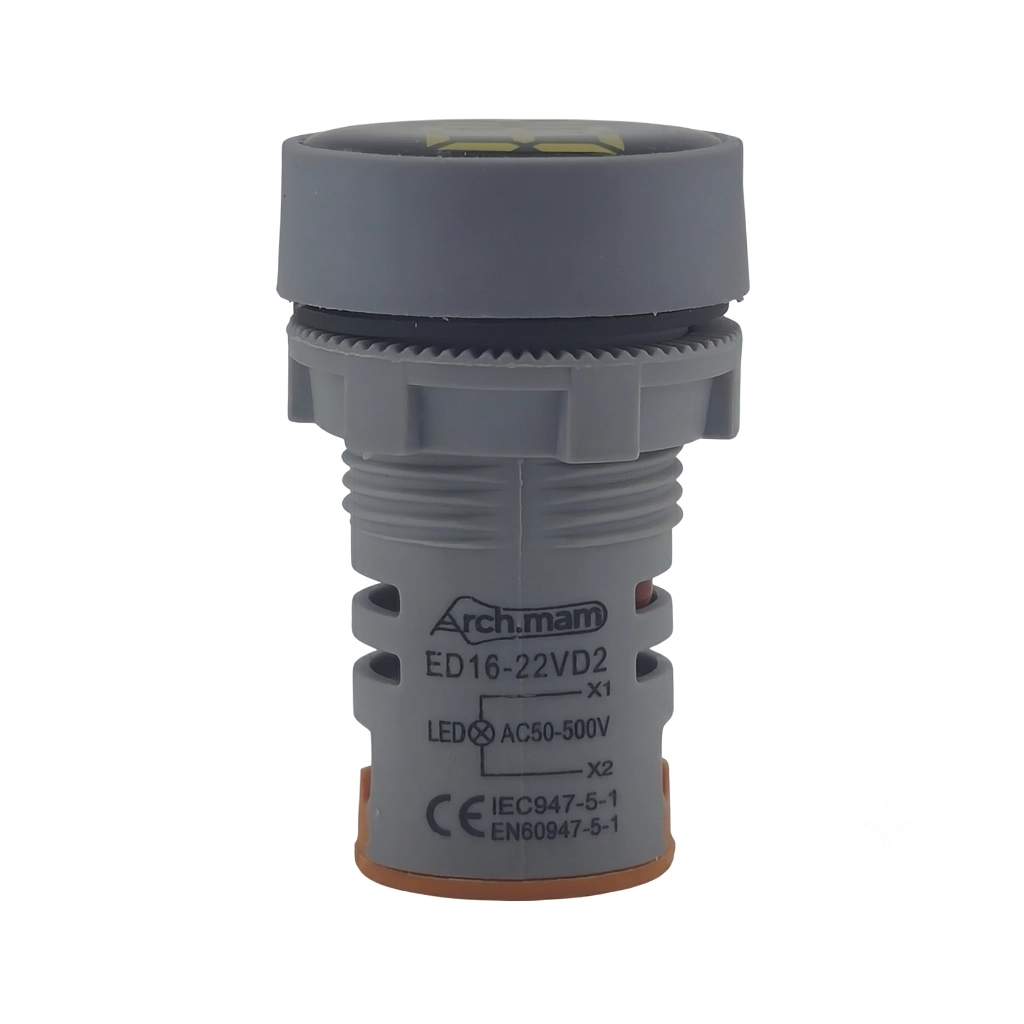

یکی از بزرگترین مزایای این محصول، عرضه آن در سه رنگ استاندارد قرمز، زرد و سبز است. در تابلوهای توزیع سه‌فاز، به جای استفاده از چراغ سیگنال‌های معمولی که تنها وجود برق را نشان می‌دهند، مهندسین از سه ولت‌متر سیگنالی با رنگ‌های متفاوت استفاده می‌کنند.

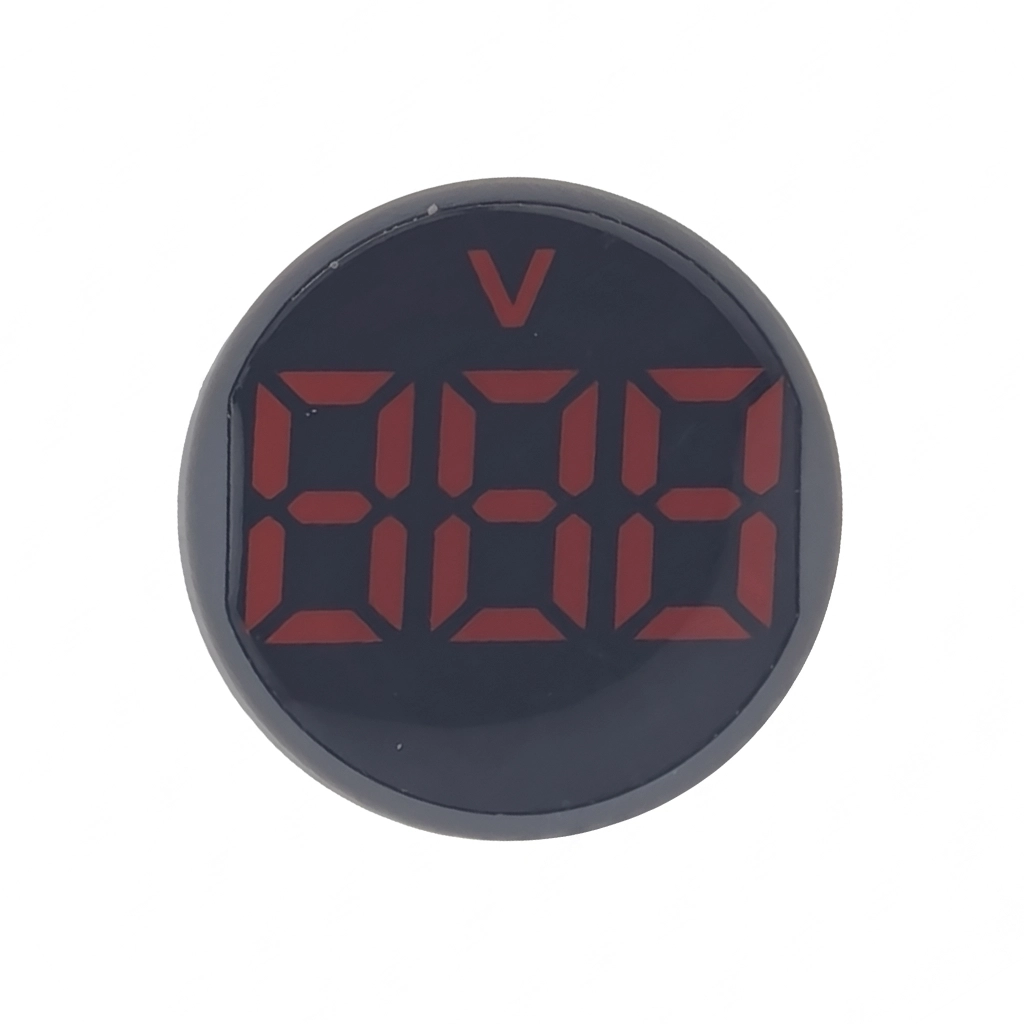

• ولت‌متر قرمز برای فاز اول (R)

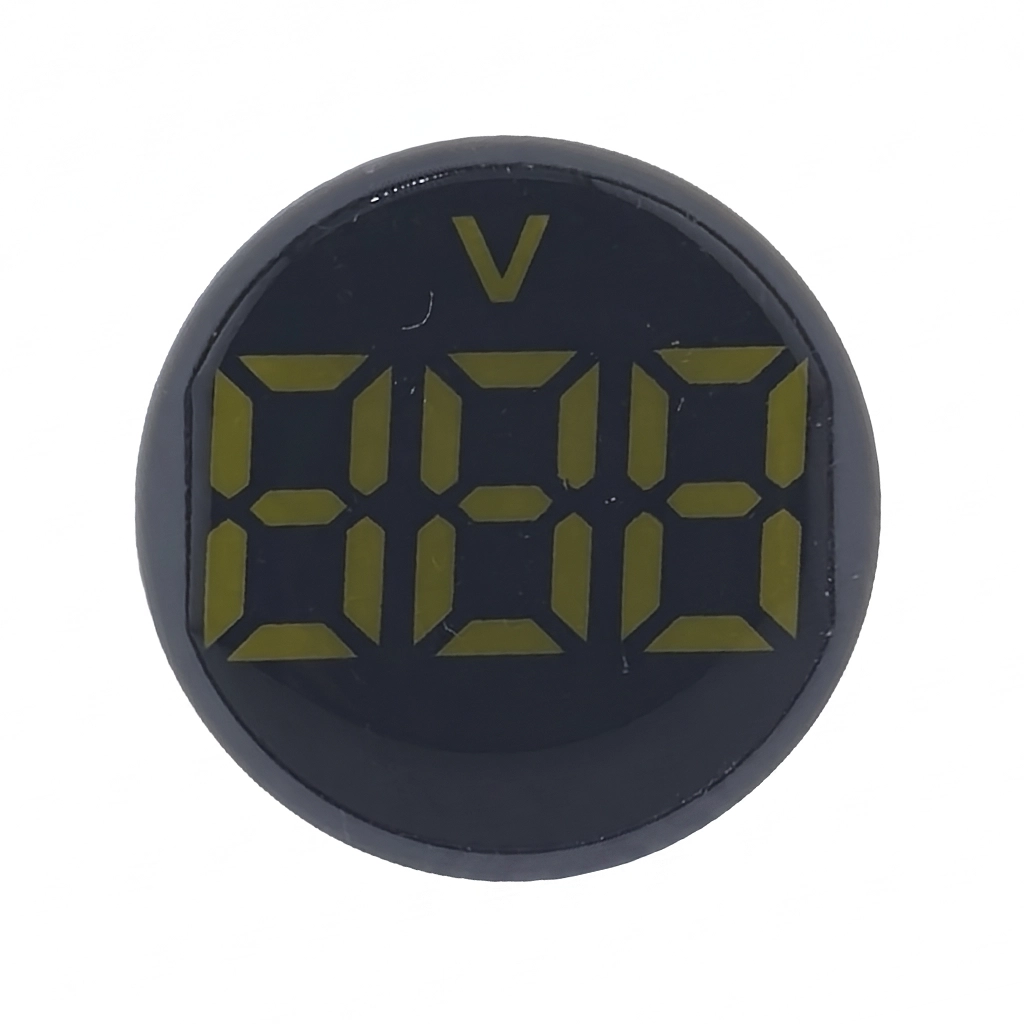

• ولت‌متر زرد برای فاز دوم (S)

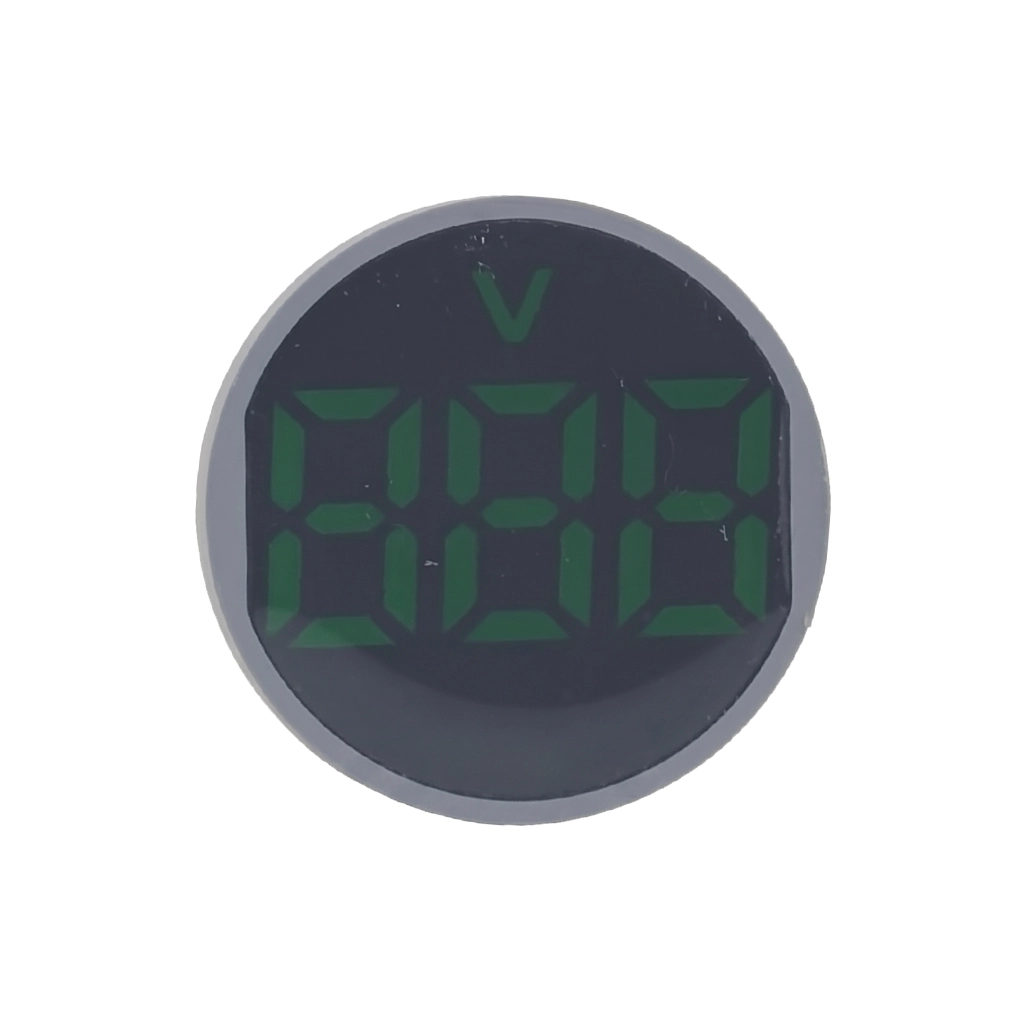

• ولت‌متر سبز برای فاز سوم (T) این کار باعث می‌شود اپراتور نه تنها از وجود فاز مطلع شود، بلکه به صورت لحظه‌ای تقارن ولتاژ فازها (عدم افت ولتاژ در یک فاز خاص) را رصد کند که نقش مهمی در جلوگیری از سوختن الکتروموتورها دارد.

۳. بی‌نیاز از منبع تغذیه مجزا (Self-Powered)

ولت متر سیگنالی ED16-22VD2 از نوع تغذیه سرخود یا (Two-Wire) است. این یعنی دستگاه برای روشن شدن صفحه نمایشگر خود، به منبع تغذیه (پاور سوئیچینگ) جداگانه نیازی ندارد. مدار داخلی دستگاه ولتاژ مورد نیاز برای راه‌اندازی نمایشگر LED را دقیقاً از همان خطی که در حال اندازه‌گیری آن است، تأمین می‌کند. جریان مصرفی این قطعه کمتر از ۲۰ میلی‌آمپر است و هیچ‌گونه بار اضافی یا افت ولتاژی در مدار فرمان ایجاد نخواهد کرد.

کاربردهای کلیدی در صنعت و ساختمان

• تابلوهای توزیع (MDP): جایگزینی ایده‌آل برای مدار ولت‌مترهای سلکتوری پیچیده.

• تجهیزات خورشیدی: مانیتورینگ خروجی اینورتر خورشیدی در سمت برق متناوب (AC).

• ژنراتورهای اضطراری و دیزل ژنراتورها: برای بررسی پایداری ولتاژ تولیدی ژنراتور قبل از اتصال بار.
• تابلوهای پمپ‌خانه و تهویه: کنترل بصری ولتاژ برای جلوگیری از آسیب به پمپ‌های شناور و کف‌کش.

آموزش نصب سریع و راه‌اندازی

نصب ولت متر آرچ مم بسیار سریع، ایمن و کاملاً مشابه چراغ سیگنال‌های ساده است:

1. آماده‌سازی درب تابلو: یک سوراخ به قطر ۲۲ یا ۲۲.۵ میلی‌متر توسط مته گردبُر روی درب تابلو ایجاد کنید.

2. نصب مکانیکی: مهره پلاستیکی نگهدارنده را از بدنه استوانه‌ای ولت‌متر باز کنید. ولت‌متر را از سمت بیرون تابلو درون سوراخ قرار داده و مهره را از داخل به طور کامل سفت کنید. واشر لاستیکی تعبیه شده مانع از نفوذ گرد و غبار به داخل تابلو می‌شود.

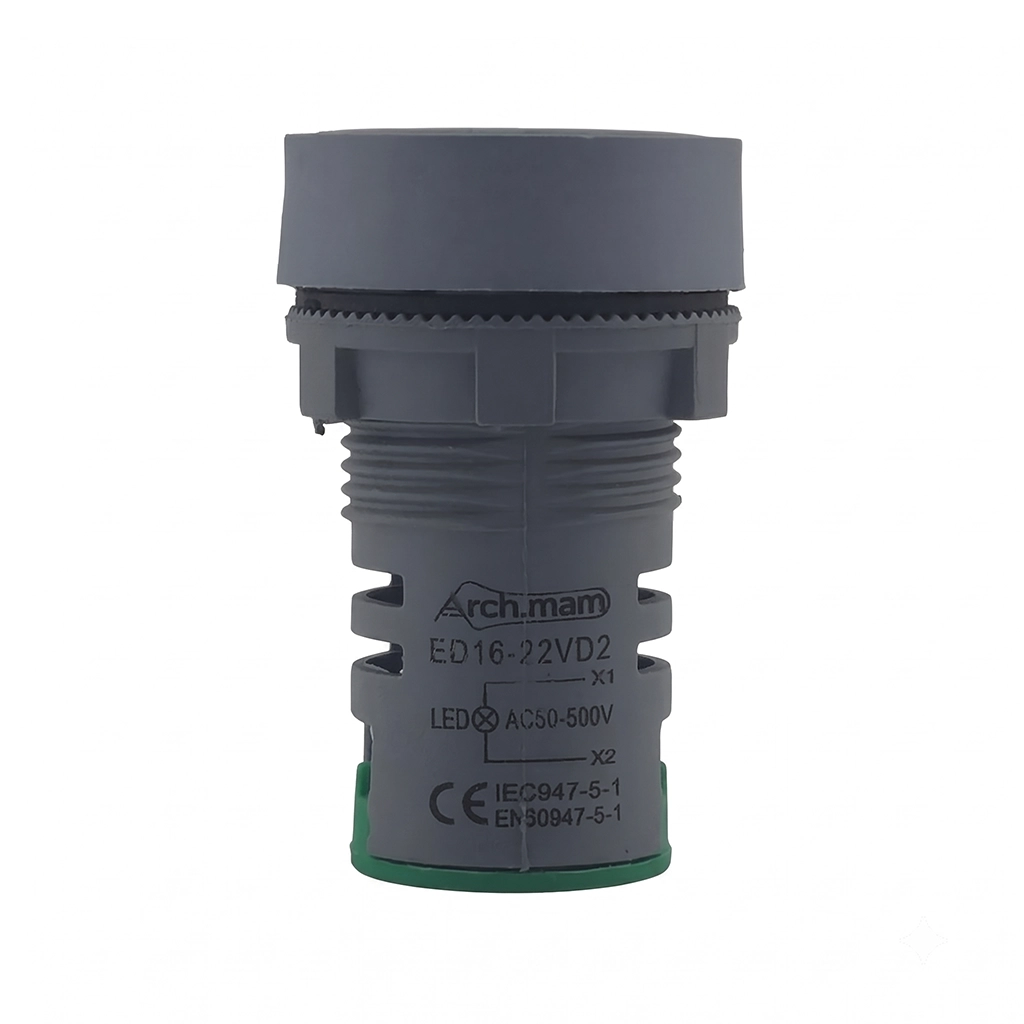

3. سیم‌کشی: در پشت بدنه، دو ترمینال پیچی با عنوان X1 و X2 قرار دارد. اگر می‌خواهید ولتاژ تکفاز را اندازه‌گیری کنید، سیم فاز و نول را به این دو پایه متصل نمایید. اگر قصد اندازه‌گیری ولتاژ خط (دوفاز نسبت به هم) را دارید، فاز اول را به X1 و فاز دوم را به X2 متصل کنید. (به دلیل متناوب بودن جریان AC، رعایت قطبیت در این پایه‌ها الزامی نیست).

سوالات متداول خریداران و تکنسین‌ها (FAQ)

آیا می‌توان از این ولت‌متر برای اندازه‌گیری ولتاژ باتری (DC) استفاده کرد؟

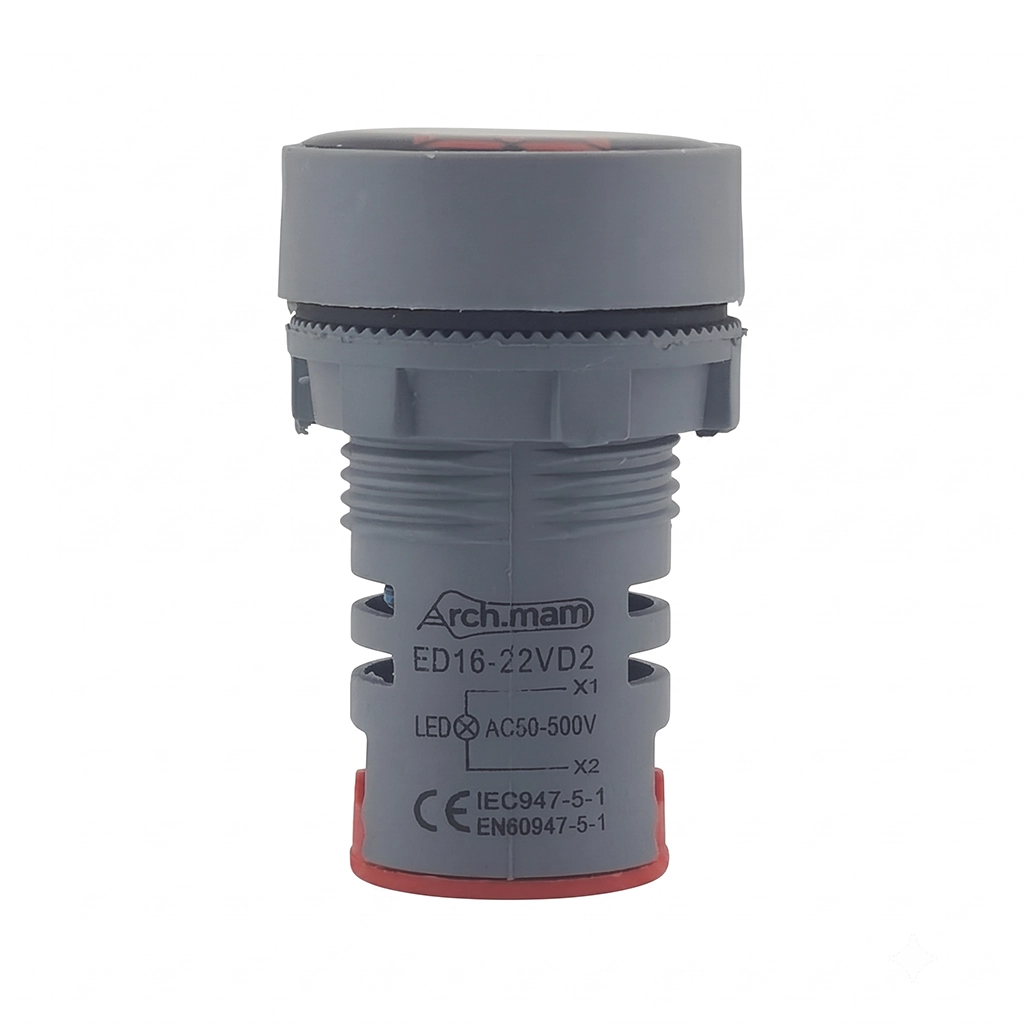

خیر؛ همان‌طور که روی بدنه محصول درج شده (AC50-500V)، مدار کالیبراسیون و کاهنده داخلی این دستگاه منحصراً برای جریان متناوب (برق شهر و ژنراتور) طراحی شده است. اعمال جریان مستقیم (DC) باعث عدم نمایش صحیح اعداد یا سوختن قطعه می‌شود.

دقت اندازه‌گیری این نمایشگر چقدر است؟

دقت این ولت‌مترهای سیگنالی معمولاً در حدود ۱ تا ۲ درصد خطای فول‌اسکیل (Full Scale) است. این دقت برای مانیتورینگ روزمره تابلوهای برق، بررسی افت ولتاژ و مصارف عمومی کاملاً استاندارد و قابل اتکاست.

چرا اعداد روی نمایشگر پرش دارند یا ثابت نمی‌شوند؟

اگر اتصال سیم‌ها در ترمینال‌های X1 و X2 شل باشد و یا در نقطه‌ای از مدار (مثل خروجی کنتاکتورها) نویز شدید و هارمونیک وجود داشته باشد، ممکن است نمایشگر دچار نوسان شود. استفاده از وایرشو استاندارد و محکم کردن پیچ‌های ترمینال این مشکل را برطرف می‌کند.

فروشگاه تخصصی پارس تارا، ولت متر سیگنالی آرچ مم مدل ED16-22VD2 را با تضمین سلامت فیزیکی و اصالت کالا در اختیار تکنسین‌ها و مهندسین برق قرار می‌دهد تا جلوه‌ای مدرن، ایمن و حرفه‌ای به تابلوهای برق خود ببخشند.
