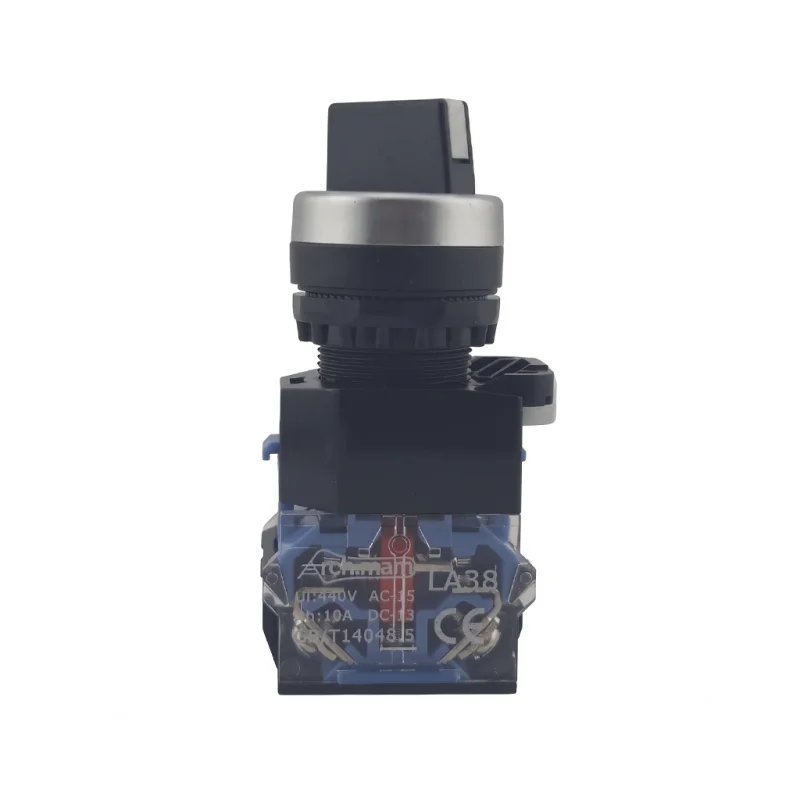

کلید فرمان دو طرفه (سلکتور سوئیچ 0-1) آرچ مم مدل LA38-BD25 بدنه باکالیت

معرفی کلید فرمان دو طرفه آرچ مم مدل LA38-BD25؛ مدیریت دوگانه مدار کنترل

در قلب هر سیستم اتوماسیون و تابلوی برق صنعتی، نیاز به انتخاب و تغییر وضعیت‌های کاری یکی از اساسی‌ترین خواسته‌های مهندسین است. زمانی که می‌خواهید کنترل یک پمپ، فن یا خط تولید را از حالت اتوماتیک (توسط سنسورها) خارج کرده و به صورت دستی کنترل کنید، یا زمانی که قصد دارید بین دو لاین مجزای روشنایی سوئیچ نمایید، کلید فرمان دو طرفه آرچ مم (Arch.mam) مدل LA38-BD25 دقیقاً همان قطعه‌ای است که به آن نیاز دارید.

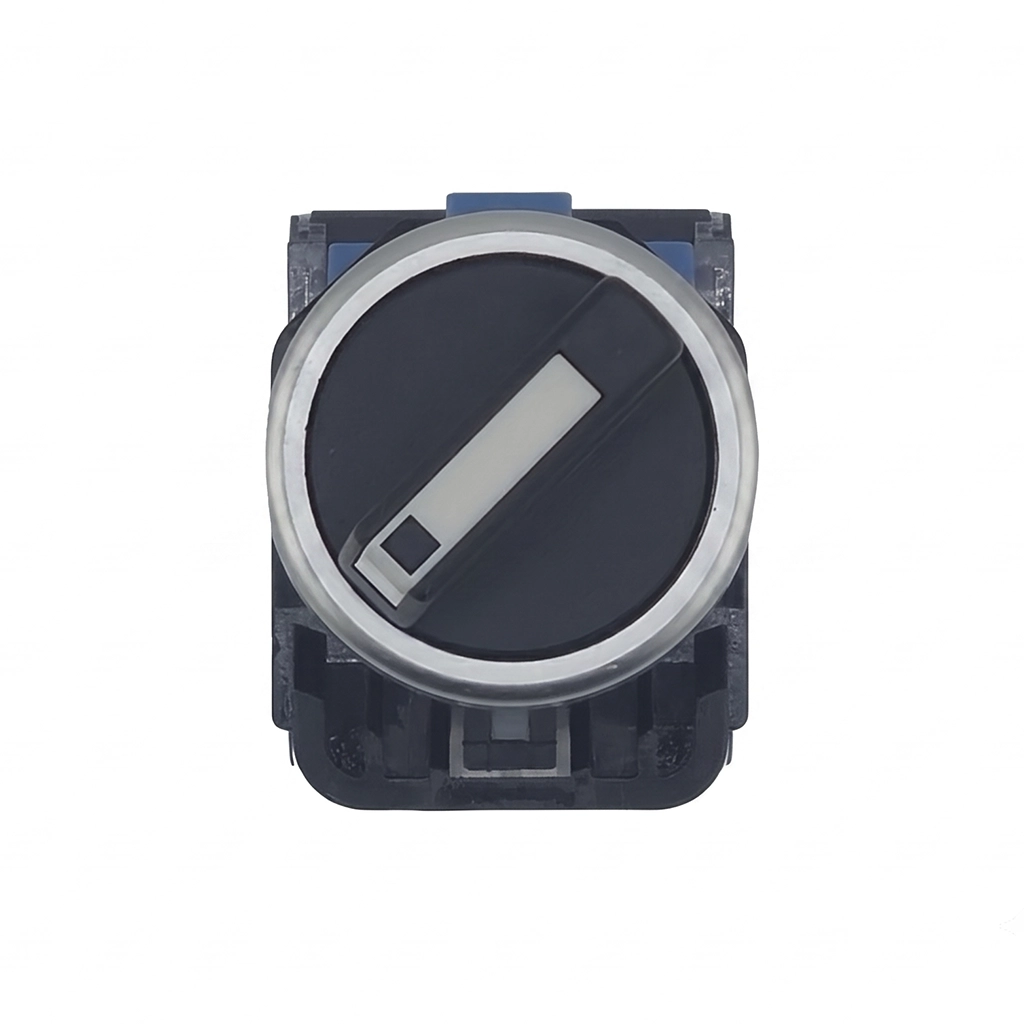

این سلکتور سوئیچ ۲ حالته، از خانواده محبوب و اثبات‌شده‌ی LA38 است که با طراحی ارگونومیک، یک دسته مشکی‌رنگ با نشانگر سفید را در یک حاشیه فلزی (Bezel) درخشان جای داده است. عملکرد این کلید از نوع «ماندگار» (Maintained) است؛ به این معنا که با چرخاندن دسته به هر سمت (مثلاً چپ یا راست)، کلید در همان وضعیت قفل شده و جریان برق در مسیر انتخاب شده به صورت پایدار حفظ می‌شود، تا زمانی که اپراتور مجدداً آن را به حالت قبل بازگرداند.

مزیت‌های رقابتی متریال و طراحی الکتریکی در مدل BD25

دوام و ایمنی یک کلید تابلویی، مستقیماً به جنس بدنه و کیفیت پلاتین‌های آن بستگی دارد. مدل LA38-BD25 با ارائه مشخصات فنی سطح بالا، خیال تابلوسازان را از بابت خرابی‌های زودرس راحت کرده است:

۱. بلوک کنتاکت از جنس باکالیت (Bakelite)

پایه‌های نگهدارنده و محفظه دربرگیرنده پلاتین‌ها در این کلید از جنس باکالیت ساخته شده‌اند. باکالیت یک پلیمر صنعتی ترموست است که در برابر شوک‌های حرارتی و جرقه‌های داخل تابلو ذوب نمی‌شود. این خاصیت ضدحریق (Flame Retardant) باعث می‌شود تا در صورت بروز اتصال کوتاه در مدار، کلید تغییر فرم نداده و از سرایت آتش به سایر قطعات تابلو جلوگیری کند.

۲. پلاتین‌های نقره با جریان حرارتی ۱۰ آمپر

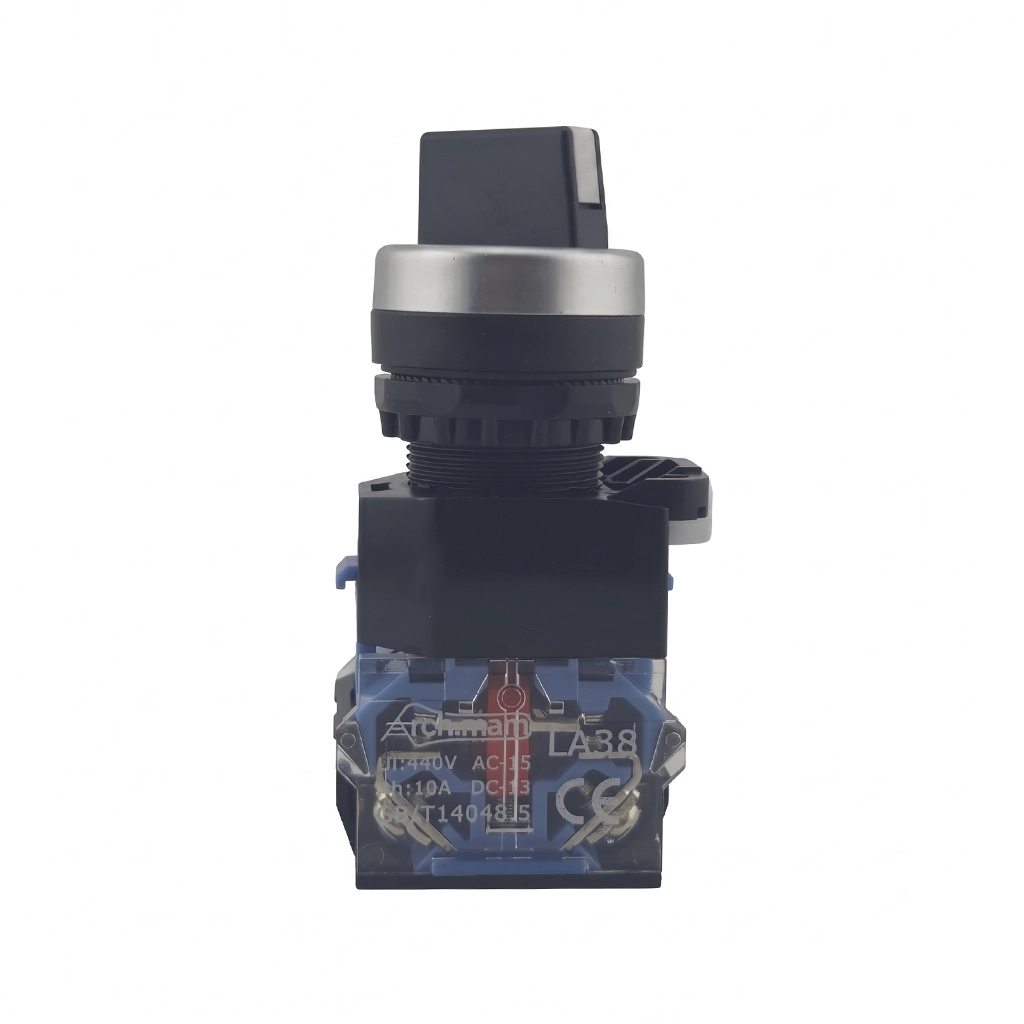

درج عبارت Ith: 10A روی بدنه این محصول، مهر تاییدی بر کیفیت آلیاژ پلاتین‌های آن است. این پلاتین‌ها قادرند جریان‌های مداوم تا سقف ۱۰ آمپر را بدون داغ شدن از خود عبور دهند. همچنین ولتاژ عایقی (Ui) ۴۴۰ ولتی این کلید، نشان از ایزولاسیون کامل و بی‌نقص آن دارد که خطر برق‌گرفتگی اپراتور را در محیط‌های صنعتی و مرطوب به صفر می‌رساند.

۳. عملکرد پایدار در بارهای سلفی (AC-15 / DC-13)

مدارات فرمان صنعتی مملو از تجهیزات سلفی مانند بوبین کنتاکتورها و شیرهای برقی هستند که در لحظه قطع و وصل، جریان هجومی (Inrush Current) و نویز زیادی تولید می‌کنند. این سلکتور سوئیچ با داشتن استاندارد کلاس کاری AC-15 و DC-13، به طور ویژه برای کار در چنین شرایط سختی کالیبره شده است.

کاربردهای صنعتی کلید گردان ۲ وضعیتی

سادگی عملکرد و دوام بالای این قطعه، آن را به انتخابی هوشمندانه برای سناریوهای زیر تبدیل کرده است:

1. مدارات تغییر حالت (Auto/Manual): شیفت کردن سیستم فرمان بوستر پمپ‌ها یا فن‌های تهویه از کنترلر مرکزی (مثل پی‌ال‌سی یا تایمر) به حالت کنترل دستی توسط اپراتور.

2. کلید اصلی قطع و وصل (On/Off): استفاده به عنوان سوئیچ صفر و یک برای فعال‌سازی یا غیرفعال‌سازی بخش خاصی از ماشین‌آلات صنعتی.
3. انتخاب منابع تغذیه: سوئیچ کردن مدار فرمان بین منبع تغذیه اصلی و منبع تغذیه اضطراری (UPS) در تابلوهای کنترل حساس.

راهنمای گام‌به‌گام نصب ماژولار

یکی از دلایل اصلی محبوبیت پلتفرم LA38، نصب فوق‌العاده سریع و قابلیت سفارشی‌سازی آن است:

1. برش استاندارد درب تابلو: ابتدا با استفاده از یک مته گردبُر، سوراخی به قطر ۲۲ میلی‌متر روی بدنه تابلو یا جعبه شاسی ایجاد کنید.

2. جداسازی و مهار فیزیکی: با کشیدن ضامن پلاستیکی تعبیه شده در کنار بلوک باکالیت، قسمت جلویی کلید (دسته گردان) را از بدنه جدا کنید. بخش جلویی را از بیرون تابلو وارد سوراخ کرده و مهره رزوه‌دار آن را از سمت داخل کاملاً محکم ببندید.
3. سیم‌بندی پلاتین‌ها: سیم‌های فاز ورودی و خروجی مدار فرمان را زیر پیچ‌های ترمینال بلوک کنتاکت قرار داده و سفت کنید. (در این مدل ۲ حالته، معمولاً یک تیغه باز و یک تیغه بسته یا ترکیبی از آن‌ها بسته به نیاز کاربر استفاده می‌شود).
4. مونتاژ نهایی: بلوک سیم‌کشی شده را به صورت فشاری به پشت سر کلید متصل کرده و ضامن را قفل کنید تا مدار شما آماده بهره‌برداری شود.

سوالات متداول (FAQ) متخصصین و تابلوسازان

تفاوت این کلید (BD25) با مدل سه حالته (BD33) در چیست؟

کلید فرمان LA38-BD25 تنها دارای دو وضعیت چرخشی است (چپ و راست) و معمولاً برای حالت‌های صفر و یک یا دستی/اتوماتیک استفاده می‌شود. اما مدل BD33 دارای سه وضعیت است و یک حالت خنثی یا توقف (حالت وسط) نیز در اختیار اپراتور قرار می‌دهد.

آیا می‌توانم با این سلکتور سوئیچ، یک هیتر یا الکتروموتور تکفاز را روشن کنم؟

خیر؛ این کلید یک قطعه فرمان است و جریان ۱۰ آمپری آن برای بارهای کنترلی طراحی شده است. روشن کردن مستقیم بارهای سنگین صنعتی (الکتروموتورها و هیترها) باعث ذوب شدن پلاتین‌ها خواهد شد. خروجی این کلید همواره باید به بوبین یک کنتاکتور فرمان دهد.

آیا امکان افزودن بلوک کنتاکت (پلاتین اضافه) به این کلید وجود دارد؟

بله؛ طراحی این کلید کاملاً ماژولار است. شما می‌توانید برای پیاده‌سازی مدارهای پیچیده‌تر، بلوک‌های کنتاکت اضافی (NO یا NC) را به صورت سری یا موازی به پشت بلوک فعلی اضافه نمایید.

فروشگاه تخصصی پارس تارا با رسالت تامین بهترین قطعات تابلویی، کلید فرمان دو طرفه آرچ مم مدل LA38-BD25 را با تضمین سلامت و اصالت، در اختیار شما قرار می‌دهد تا ایمنی و دوام را در پروژه‌های صنعتی خود نهادینه کنید.
