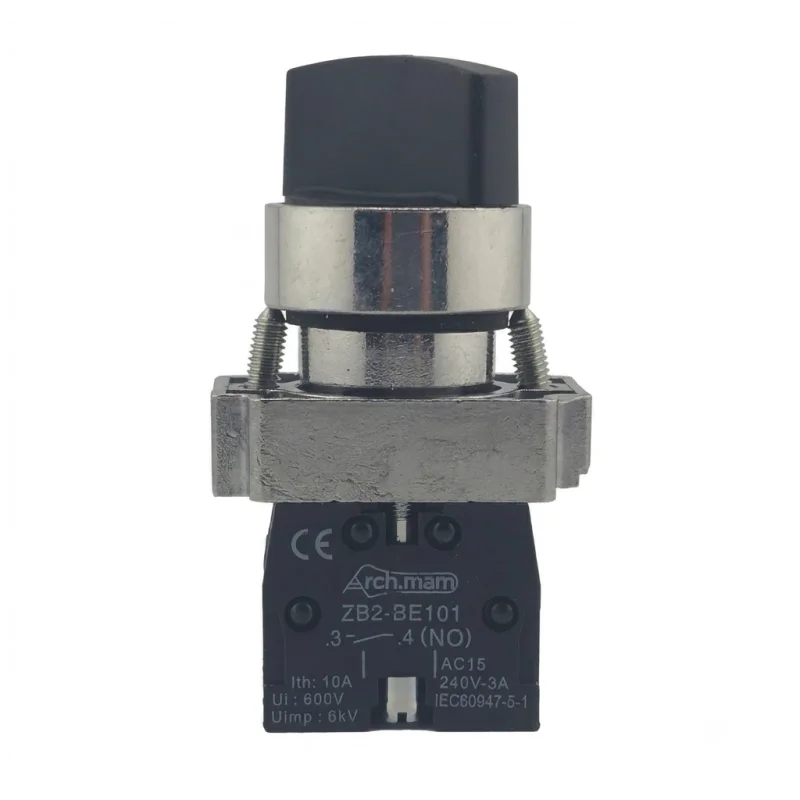

کلید فرمان سه حالت فلزی (سلکتور سوئیچ 0-1-2) آرچ مم مدل XB2-BD33

معرفی کلید فرمان ۳ حالت فلزی آرچ مم مدل XB2-BD33؛ کنترل بی‌نقص در سخت‌ترین شرایط

در دنیای اتوماسیون صنعتی، انتخاب قطعات تابلویی مستقیماً با طول عمر ماشین‌آلات و ایمنی اپراتورها در ارتباط است. زمانی که شما نیاز دارید کنترل یک فرآیند پیچیده را بین دو حالت مختلف (مثل چپ‌گرد/راست‌گرد یا دستی/اتوماتیک) مدیریت کنید و همزمان امکان متوقف کردن کامل مدار را نیز داشته باشید، به یک کلید سه‌وضعیتی (1-0-2) نیاز پیدا می‌کنید. کلید فرمان سه حالت فلزی آرچ مم (Arch.mam) مدل XB2-BD33، ابزاری است که دقیقاً برای این سطح از کنترل طراحی شده است؛ با این تفاوت که به لطف ساختار فلزی خود، هیچ لرزش و ضربه‌ای نمی‌تواند عملکرد آن را مختل کند.

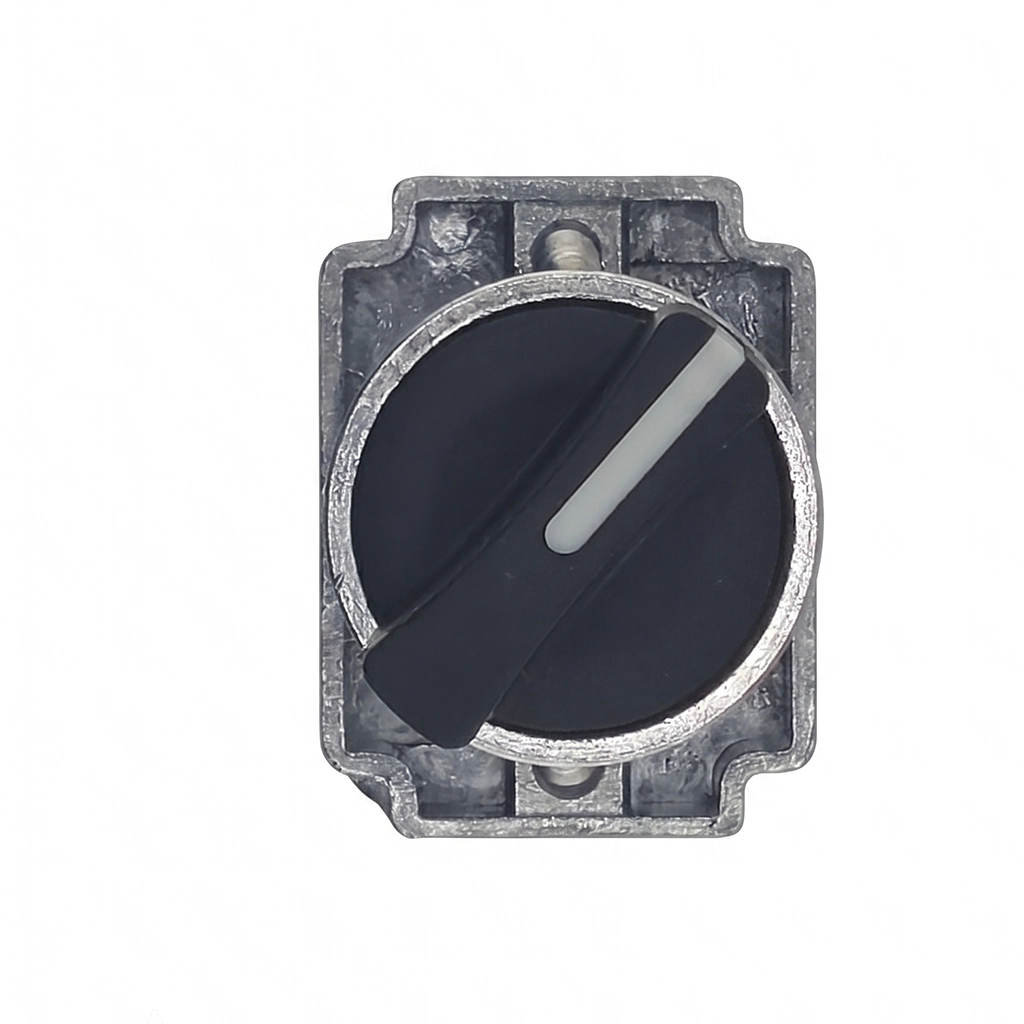

این سلکتور سوئیچ از نوع «ماندگار» است. دسته مشکی‌رنگ و ارگونومیک آن با چرخش در سه زاویه ۴۵ درجه‌ای قفل می‌شود. حالت وسط (صفر) معمولاً به عنوان وضعیت خنثی یا OFF در نظر گرفته می‌شود که جریان هر دو مدار را قطع می‌کند. حاشیه و گلویی فلزی (Bezel) این کلید علاوه بر زیبایی بصری، مقاومت مکانیکی آن را در برابر برخورد ابزارآلات و تجهیزات در محیط‌های کارگاهی تضمین می‌نماید.

تحلیل مزیت‌های سری فلزی (XB2) بر پلاستیکی

بسیاری از تابلوسازان در انتخاب بین کلیدهای پلاستیکی (باکالیت) و فلزی دچار تردید می‌شوند. مدل XB2-BD33 با پایه نصب آلیاژی خود (Zinc Alloy)، برای محیط‌هایی طراحی شده است که پلاستیک در آن‌ها دوام نمی‌آورد:

۱. سیستم قفل‌شونده ضدلرزش

در ماشین‌آلاتی مانند پرس‌های ضربه‌ای، آسیاب‌های صنعتی و جرثقیل‌ها، لرزش مداوم باعث شل شدن مهره‌های پلاستیکی و چرخیدن کلید روی درب تابلو می‌شود. پایه فلزی این کلید به جای یک مهره بزرگ، دارای دو پیچ فولادی ضخیم در طرفین است. این پیچ‌ها با فشار مستقیم روی ورق تابلو برق، کلید را به اصطلاح "گاز می‌گیرند" و تحت هیچ لرزشی شل نخواهند شد.

۲. دفع ضربات مکانیکی

در سایت‌های ساختمانی و معادن، احتمال سقوط اجسام روی تابلو برق وجود دارد. قاب فلزی دور این سلکتور سوئیچ، انرژی ضربات وارده را به ورق تابلو منتقل کرده و مانع از شکستن ولوم پلاستیکی کلید می‌شود.

بررسی EEAT: استانداردهای ایمنی و الکتریکی قطعه

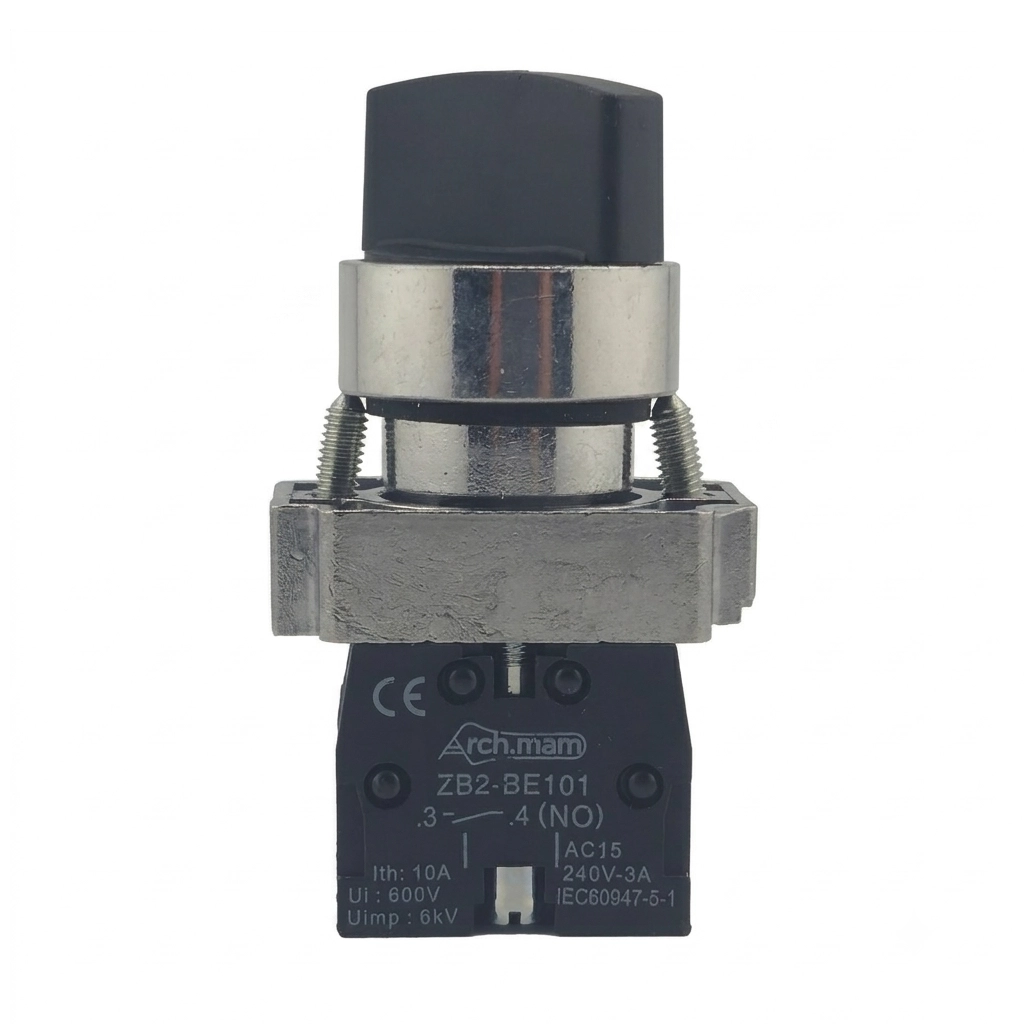

حک شدن مشخصات فنی روی بلوک مشکی‌رنگ این دستگاه، نشان‌دهنده کیفیت قطعات داخلی و تعهد برند آرچ مم به استانداردهای جهانی است:

• مقاومت در برابر شوک‌های شبکه (Uimp: 6kV): مدارهای فرمان در کارخانجات، مستعد دریافت نویزها و شوک‌های ولتاژ (Surge) از سمت موتورهای بزرگ هستند. این کلید قادر است پالس‌های ولتاژ را تا سقف ۶۰۰۰ ولت تحمل کند، بدون آنکه عایق‌بندی آن بشکند یا جرقه‌ای به سمت بدنه فلزی و اپراتور پرش کند.

• پایداری حرارتی (Ith: 10A): کنتاکت‌های باز (NO) استفاده شده در این مدل (کد ZB2-BE101)، دارای پلاتین‌های حاوی نقره هستند که به راحتی جریان مداوم ۱۰ آمپر را تحمل می‌کنند. این یعنی شما می‌توانید ساعت‌ها بوبین کنتاکتورهای بزرگ را تحریک کنید، بدون اینکه پلاتین‌ها داغ کنند یا به هم بچسبند.

• ولتاژ عایقی (Ui: 600V): این عدد تضمین می‌کند که فاصله دی‌الکتریک بین فازها و بدنه دستگاه برای کار در شبکه‌های سه فاز ۳۸۰ تا ۴۱۵ ولت کاملاً استاندارد و ایمن است.

سناریوهای کاربردی در برق صنعتی

کلید سه وضعیتی فلزی XB2-BD33، پرکاربردترین سلکتور در سیستم‌های زیر است:

• مدارات چپ‌گرد / راست‌گرد: فرمان دادن به موتورهای نوار نقاله جهت حرکت به جلو (وضعیت ۱)، توقف (وضعیت ۰) و حرکت به عقب (وضعیت ۲).

• مدیریت بوستر پمپ‌ها: انتخاب پمپ اصلی و پمپ رزرو در تصفیه‌خانه‌ها و سیستم‌های آبرسانی.

• مدارات تغییر حالت (Auto-Off-Manual): تغییر وضعیت کنترل ماشین‌آلات از فرمان توسط پی‌ال‌سی به فرمان دستی توسط اپراتور، همراه با امکان خاموشی کامل.

آموزش مونتاژ و سیم‌کشی

1. آماده‌سازی فلزی: با مته گردبُر، سوراخی به قطر ۲۲ میلی‌متر روی صفحه تابلو ایجاد کنید.

2. نصب پایه: با شل کردن دو پیچ جانبی روی پایه فلزی، بخش پشتی کلید را آزاد کنید. سر کلید را از بیرون وارد سوراخ کرده، پایه فلزی را از پشت روی آن قرار داده و دو پیچ را با پیچ‌گوشتی کاملاً سفت کنید.

3. سیم‌بندی ۲ کنتاکت: در کلیدهای ۳ حالته، معمولاً از دو بلوک کنتاکت باز (NO) استفاده می‌شود. سیم فاز را به عنوان ورودی مشترک به یک طرف هر دو بلوک پل کنید. سپس از خروجی بلوک اول برای مدار سمت راست و از خروجی بلوک دوم برای مدار سمت چپ استفاده نمایید.

فروشگاه تخصصی پارس تارا، کلید فرمان سه حالت فلزی آرچ مم مدل XB2-BD33 را با تضمین اصالت کالا و بالاترین استانداردهای ایمنی، در اختیار پروژه‌های صنعتی شما قرار می‌دهد.
