شستی استارت تابلویی آرچ مم (Arch.mam) مدل LA38-BA35

معرفی شستی استارت آرچ مم مدل LA38-BA35؛ نقطه آغاز اتوماسیون

در هر سیستم کنترل صنعتی، ارتباط بین انسان و ماشین (HMI) از طریق کلیدهای فرمان برقرار می‌شود. تابلوهای برق، ماشین‌آلات تراشکاری، نوارهای نقاله و پمپ‌های صنعتی، همگی برای شروع به کار نیازمند یک فرمان اولیه و ایمن هستند. شستی استارت تابلویی آرچ مم (Arch.mam) مدل LA38-BA35، قطعه‌ای استاندارد و به شدت قابل‌اتکاست که دقیقاً برای ارسال این فرمانِ حیاتی به مدار طراحی شده است.

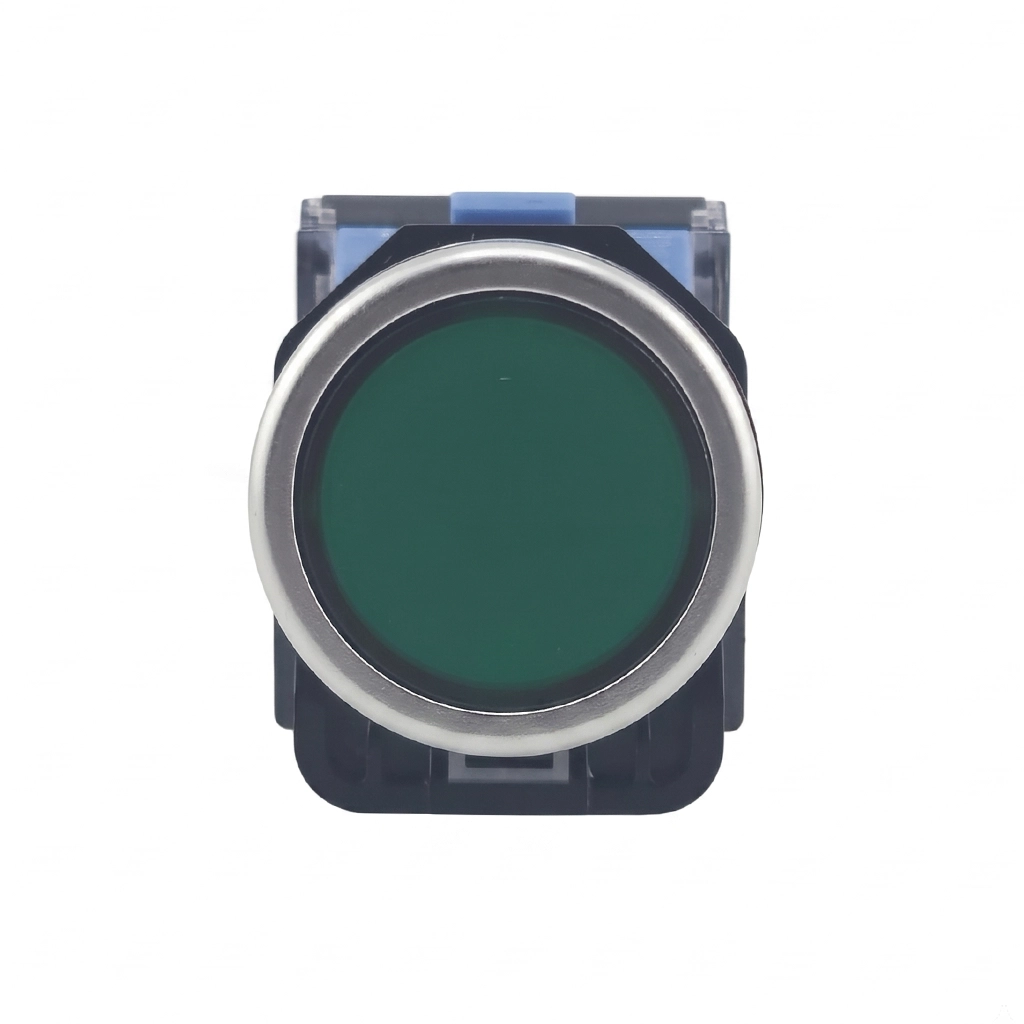

این پوش‌باتن با بهره‌گیری از یک فریم فلزی (Bezel) درخشان در قسمت جلو و یک دکمه مسطح به رنگ سبز، از نظر بصری کاملاً با استانداردهای ارگونومی محیط‌های صنعتی همخوانی دارد. سری LA38 در میان مونتاژکاران و مهندسین برق به دلیل ساختار ماژولار و طول عمر مکانیکی بسیار بالا (تحمل میلیون‌ها بار فشردن متوالی) یکی از محبوب‌ترین پلتفرم‌های کلید فرمان به شمار می‌رود.

چرا رنگ سبز؟ بررسی استانداردهای ایمنی

در طراحی تابلو برق، انتخاب رنگ کلیدها سلیقه‌ای نیست و مستقیماً با جان اپراتور و سلامت دستگاه در ارتباط است. طبق استاندارد بین‌المللی کمیسیون الکتروتکنیک (IEC)، رنگ سبز منحصراً برای صدور فرمان «شروع به کار» (START) یا «روشن کردن» (ON) استفاده می‌شود.

هنگامی که اپراتور شستی سبز رنگ LA38-BA35 را فشار می‌دهد، پلاتین‌های داخلیِ آن که در حالت عادی باز هستند (Normally Open یا NO)، بسته شده و جریان برق را به سمت بوبین کنتاکتورها هدایت می‌کنند. به محض رها کردن دکمه، فنر قدرتمند داخلی، شستی را به حالت اولیه بازمی‌گرداند. (به این مکانیزم، عملکرد لحظه‌ای یا Momentary می‌گویند).

تحلیل متریال و مشخصات الکتریکی قطعه

آنچه شستی استارت آرچ مم را از محصولات متفرقه و بی‌کیفیت بازار متمایز می‌کند، توجه به جزئیات در ساختار الکتریکی و متریال بدنه آن است:

۱. بدنه باکالیت (Bakelite) و مقاوم به حرارت

بخش‌های پلاستیکی و پایه‌های نگهدارنده پلاتین در این مدل از مواد باکالیت و پلیمرهای نسوز صنعتی ساخته شده‌اند. باکالیت یک عایق حرارتی و الکتریکی فوق‌العاده است که در صورت بروز اتصال کوتاه یا جرقه در داخل تابلو برق، ذوب نمی‌شود و از گسترش آتش‌سوزی (Flame Retardant) جلوگیری می‌کند.

۲. ظرفیت جریان‌دهی ۱۰ آمپر (Ith: 10A)

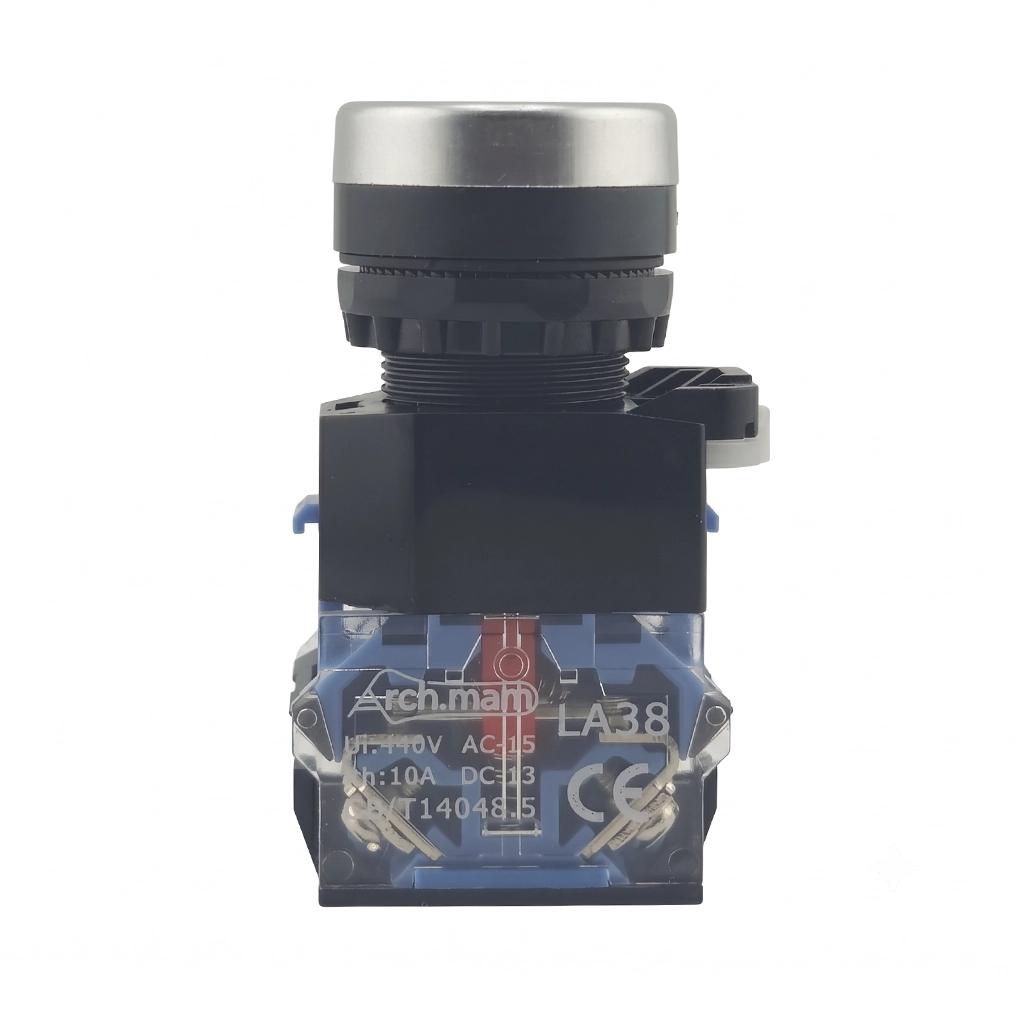

همان‌طور که روی بدنه شفافِ بخش کنتاکت‌ها حک شده است، این شستی دارای جریان حرارتی نامی ۱۰ آمپر می‌باشد. این عدد نشان می‌دهد که پلاتین‌های داخلی دستگاه از ضخامت و کیفیت آلیاژی بسیار بالایی برخوردارند. اگرچه در مدارهای فرمان مدرن جریان بسیار کمی عبور می‌کند، اما این ظرفیت بالا تضمین می‌کند که پلاتین‌ها در زمان استارتِ رله‌های بزرگ، به هیچ‌وجه دچار خال‌زدگی یا چسبندگی نشوند.

۳. کلاس کاری AC-15 و DC-13

عبارات AC-15 و DC-13 که روی این محصول درج شده‌اند، شناسنامه هویتی آن برای مهندسین هستند. این کدها نشان می‌دهند که شستی آرچ مم به طور خاص برای مهار بارهای الکترومغناطیسی (مانند قطع و وصل مکرر بوبین کنتاکتورها و شیرهای برقی) در شبکه‌های متناوب (AC) و مستقیم (DC) آزمایش شده و در برابر جریان‌های هجومی (Inrush Current) این سلف‌ها کاملاً مقاوم است.

راهنمای نصب و مونتاژ سریع

سری LA38 به دلیل طراحی دوتکه (ماژولار)، نصب بسیار آسانی را برای تابلوسازان فراهم کرده است:

1. برش درب تابلو: ابتدا با استفاده از گردبُر، سوراخی به قطر ۲۲ میلی‌متر روی صفحه فلزی یا پلاستیکی تابلو ایجاد کنید.

2. جداسازی ماژول‌ها: با کشیدن ضامن پلاستیکیِ سفیدرنگ که در کنار بلوک کنتاکت‌ها قرار دارد، قسمت سرِ کلید (دکمه سبز) را از بدنه پایینی (پلاتین‌ها) جدا کنید.

3. تثبیت روی درب: قسمت سرِ کلید را از بیرون وارد سوراخ کرده و مهره رزوه‌دار آن را از داخل محکم کنید تا روی درب تابلو فیکس شود.

4. اتصال نهایی: بلوک کنتاکت را مجدداً از پشت به سر کلید متصل کرده و ضامن را قفل کنید. اکنون می‌توانید کابل‌های مدار فرمان را زیر پیچ‌های ترمینال (که با اعداد 3 و 4 مشخص شده‌اند) محکم نمایید.

سوالات متداول (FAQ) خریداران

آیا می‌توانم با این شستی مستقیماً یک پمپ آب را روشن کنم؟

خیر؛ شستی‌های فرمان (همان‌طور که از نامشان پیداست) فقط برای صدور سیگنال در مدار فرمان با جریان‌های پایین طراحی شده‌اند. برای روشن کردن پمپ یا الکتروموتور، خروجی این شستی باید به بوبین یک کنتاکتور متصل شود و کنتاکتور برق اصلی پمپ را تأمین کند.

آیا بلوک‌های کنتاکت این مدل قابل تعویض یا افزایش هستند؟

بله، یکی از مزایای پلتفرم LA38 طراحی ماژولار آن است. شما می‌توانید در صورت نیاز، بلوک‌های کنتاکت اضافی (سفید یا قرمز) را به پشت یا کنار بلوک فعلی اضافه کنید تا با یک بار فشردن دکمه، چندین فرمان به صورت همزمان صادر شود.

تفاوت این کلید با کلیدهای سلکتوری (گردان) چیست؟

شستی استارت (پوش‌باتن) دارای عملکرد لحظه‌ای است؛ یعنی تا زمانی که دست شما روی دکمه است مدار وصل است و با برداشتن دست، قطع می‌شود (مگر اینکه از مدار خودنگهدار در تابلو استفاده کنید). اما کلیدهای گردان در وضعیتی که روی آن قرار می‌گیرند قفل شده و ثابت می‌مانند.

با تهیه شستی استارت باکالیت آرچ مم مدل LA38-BA35 از فروشگاه پارس تارا، ضریب اطمینان و طول عمر تابلوهای برق خود را به طرز چشمگیری ارتقا دهید.
