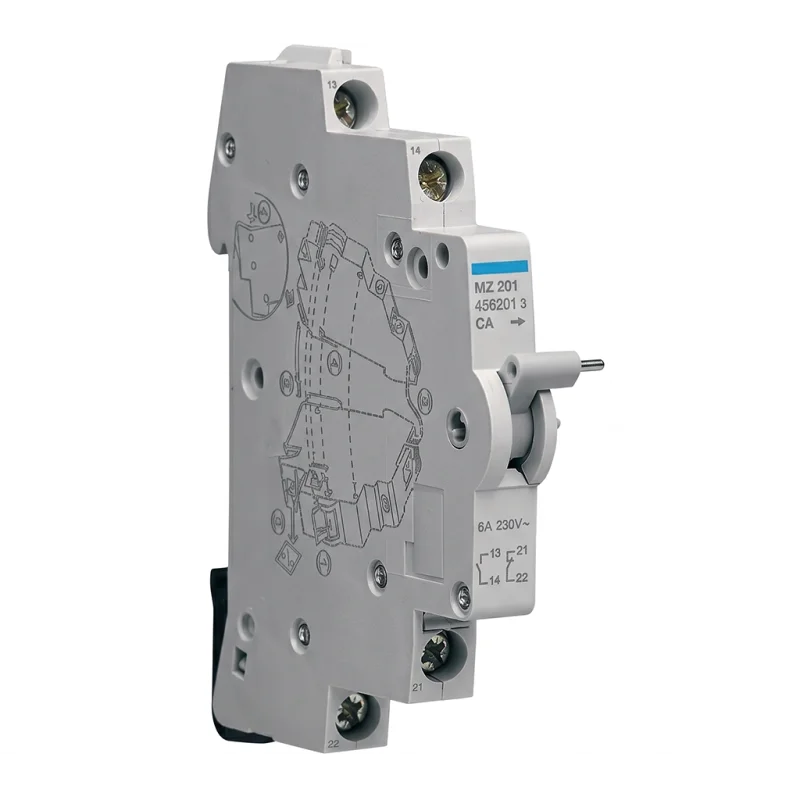

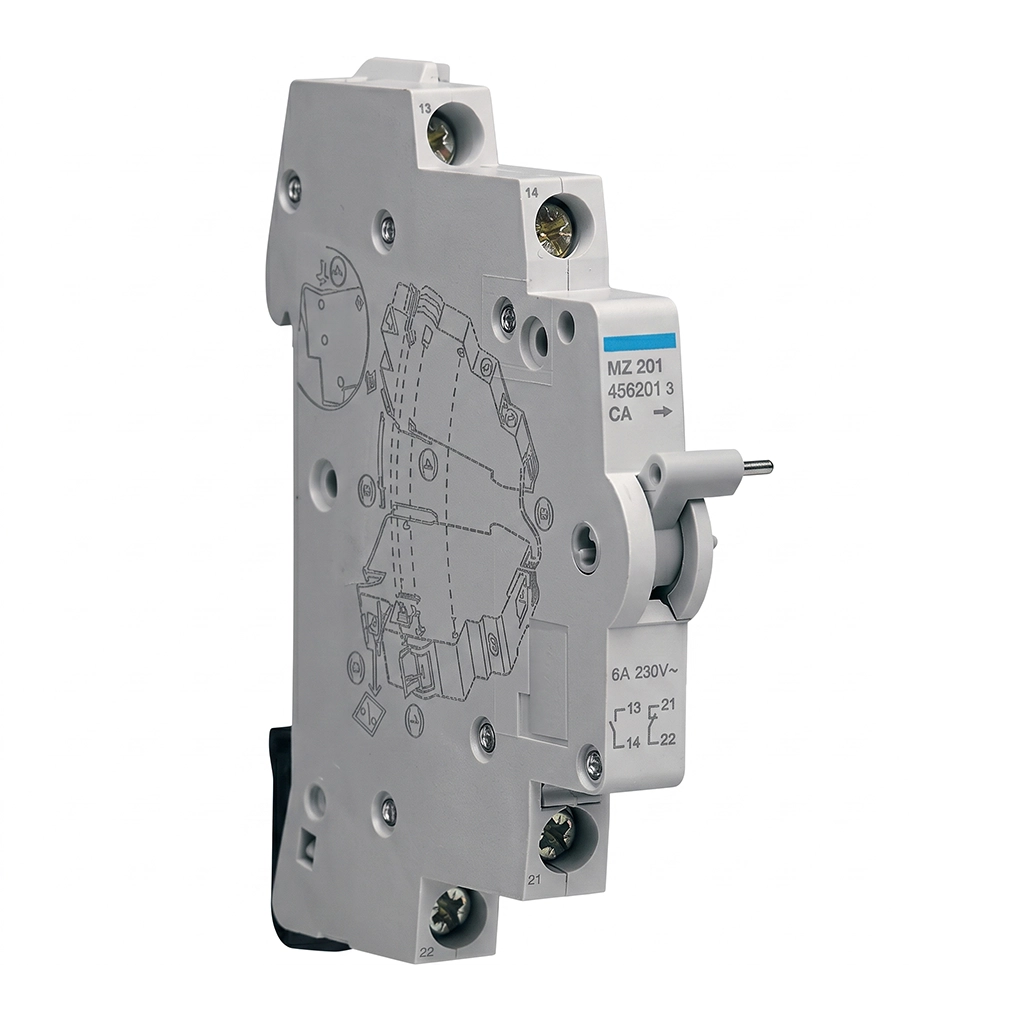

کنتاکت کمکی کلید مینیاتوری هاگر مدل MZ201 (کد 456201)

ماژول کنتاکت کمکی هاگر MZ201 (کد 456201) وظیفه مانیتورینگ وضعیت کلیدهای حفاظتی در تابلوهای برق را بر عهده دارد. با نصب این ماژول در کنار کلید مینیاتوری، هر بار که کلید به صورت دستی یا در اثر خطای اتصال کوتاه/اضافه بار قطع شود، کنتاکت‌های MZ201 تغییر وضعیت داده و سیگنالی را برای آلارم یا ورودی سیستم‌های مانیتورینگ (BMS/PLC) ارسال می‌کنند.

معرفی فنی کنتاکت کمکی هاگر مدل MZ201

در سیستم‌های برق صنعتی و تابلوهای توزیع مدرن، صرفاً قطع شدن مدار در زمان خطا کافی نیست؛ بلکه اطلاع‌رسانی دقیق این قطعی به سیستم‌های کنترل مرکزی، حیاتی است. کنتاکت کمکی هاگر مدل MZ201 که در کاتالوگ‌های بین‌المللی با کد 456201 شناخته می‌شود، تجهیز کوچکی است که این ارتباط را بین مدار قدرت و مدار فرمان برقرار می‌کند.

این ماژول سیگنالینگ، به صورت مکانیکی به اهرم کلیدهای حفاظتی هاگر متصل می‌شود و هیچ‌گونه تأثیری در جریان عبوری مدار قدرت ندارد. وظیفه اصلی آن، فراهم کردن کنتاکت‌های خشک (Dry Contacts) برای استفاده در مدارهای فرمان با ولتاژ پایین (مانند 24 ولت DC یا 230 ولت AC تا سقف 6 آمپر) است. با توجه به کیفیت بالای پلاتین‌های داخلی در تجهیزات برند Hager، این کنتاکت کمکی قابلیت تحمل هزاران بار سوئیچینگ بدون ایجاد جرقه یا جوش‌خوردگی پلاتین را داراست.

پیکربندی و دیاگرام ترمینال‌ها (1NO+1NC)

آگاهی از معماری ترمینال‌های این ماژول برای تابلوسازان و سیم‌کش‌های صنعتی ضروری است. روی بدنه ماژول MZ201، چهار ترمینال تعبیه شده است که بر اساس استاندارد IEC شماره‌گذاری شده‌اند:

• ترمینال 13 و 14 (Normally Open - NO): در حالت عادی که کلید مینیاتوری پایین (قطع) است، این مسیر باز است. به محض اینکه کلید مینیاتوری وصل شود، این کنتاکت بسته می‌شود. از این مسیر معمولاً برای روشن کردن چراغ سیگنال سبز روی درب تابلو (نشانگر وصل بودن مدار) استفاده می‌گردد.

• ترمینال 21 و 22 (Normally Closed - NC): در حالت قطعِ کلید، این مسیر بسته است. با وصل شدن کلید اصلی، این مسیر باز می‌شود. این کنتاکت کاربرد وسیعی در ارسال آلارم خطا دارد؛ به این معنا که اگر کلید به دلیل اتصال کوتاه تریپ (Trip) دهد، این کنتاکت فوراً بسته شده و می‌تواند یک آژیر یا چراغ سیگنال قرمز را فعال کند.

تفاوت کنتاکت کمکی (AUX) با کنتاکت خطا (Fault Contact)

یکی از سوالات پرتکرار مهندسان هنگام طراحی نقشه تابلو، تفاوت بین کنتاکت کمکی (مانند مدل MZ201) و کنتاکت خطا (Fault/Alarm Contact) است. مدل MZ201 یک کنتاکت کمکی (Auxiliary) است، یعنی تغییر وضعیت آن مستقیماً تابع حرکت فیزیکی اهرم کلید است. چه شما کلید را با دست قطع کنید و چه کلید به دلیل خطای الکتریکی بپرد، MZ201 تغییر وضعیت می‌دهد. در مقابل، کنتاکت‌های خطا (مثل مدل MZ202 هاگر) فقط زمانی تغییر وضعیت می‌دهند که کلید بر اثر یک «خطای الکتریکی» تریپ داده باشد و با قطع و وصل دستی واکنشی نشان نمی‌دهند. انتخاب بین این دو کاملاً بستگی به سناریوی برنامه‌نویسی شما در PLC دارد.

نحوه نصب و کوپلینگ روی کلیدهای هاگر

نصب این تجهیز به هیچ ابزار خاصی نیاز ندارد (Tool-free Assembly). ماژول MZ201 به صورت ماژولار و کشویی در سمت چپ (Left Side) کلیدهای مینیاتوری (MCB) سری N و M هاگر، و همچنین انواع کلیدهای محافظ جان (RCCB و RCBO) این برند قفل می‌شود. برای نصب، کافیست اهرم کلید مینیاتوری و کنتاکت کمکی هر دو در حالت پایین (OFF) باشند. سپس پین پلاستیکی رابط روی کنتاکت را با سوراخ روی اهرم کلید مینیاتوری تراز کرده و آن‌ها را به هم فشار دهید تا صدای کلیک خارها شنیده شود. پس از آن، ماژول و کلید به صورت یکپارچه روی ریل مینیاتوری تابلو برق (DIN Rail) قرار می‌گیرند. ضخامت این قطعه دقیقاً معادل نصف یک ماژول استاندارد (حدود 9 میلی‌متر) است که باعث صرفه‌جویی در فضای تابلو برق می‌شود.
