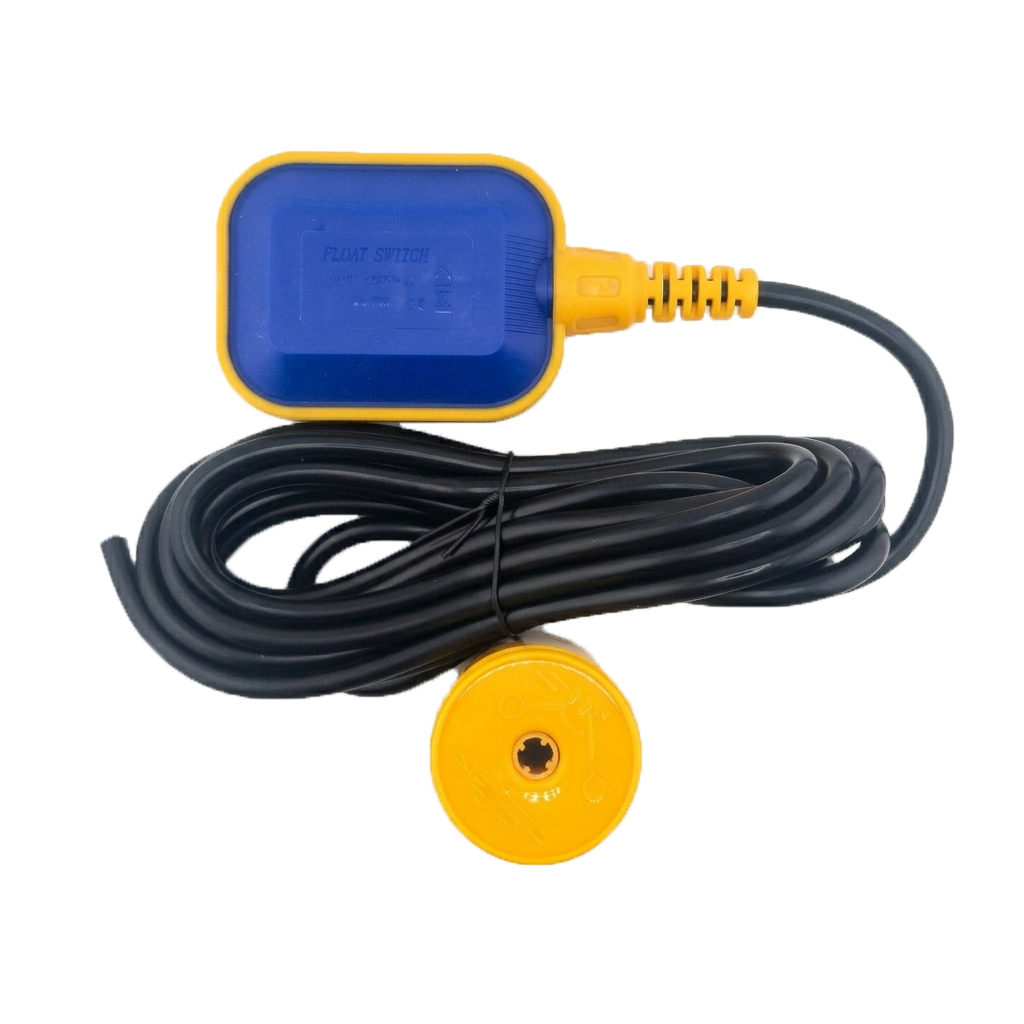

فلوتر صابونی (سوئیچ شناور) کد M15-5 با کابل 5 متری

معرفی فلوتر صابونی کد M15-5؛ راه‌حل قطعی اتوماسیون سطح آب

یکی از بزرگترین چالش‌ها در سیستم‌های پمپاژ و ذخیره‌سازی آب، مدیریت روشن و خاموش شدن پمپ‌هاست. کارکرد خشک (Dry Running) موتور پمپ به دلیل خالی شدن چاه یا مخزن، در عرض چند دقیقه می‌تواند سیم‌پیچ موتور را به طور کامل بسوزاند. از سوی دیگر، سرریز شدن مخازن هوایی نیز باعث هدررفت شدید آب و خسارت به ساختمان می‌شود. فلوتر صابونی کد M15-5 یک رله کنترل سطح مایعات مکانیکی و بسیار قابل اطمینان است که این چالش را به ساده‌ترین و ایمن‌ترین شکل ممکن حل می‌کند.

این سوئیچ شناور، بدون نیاز به بردهای الکترونیکی پیچیده و تنها با استفاده از زاویه قرارگیری خود در آب، مدارهای الکتریکی را قطع و وصل می‌کند. طراحی آئرودینامیک و صابونی‌شکل این فلوتر باعث می‌شود تا در محیط‌های آبی بدون هیچ‌گونه گیرکردن یا رسوب‌گیری، آزادانه حرکت کند.

مزیت حیاتی طول کابل ۵ متری در مدل M15-5

بسیاری از فلوترهای موجود در بازار با کابل‌های کوتاه ۱ یا ۲ متری عرضه می‌شوند که برای مخازن عمیق یا چاهک‌ها به هیچ‌وجه مناسب نیستند. فلوتر کد M15-5 مجهز به ۵ متر کابل یکپارچه و کاملاً عایق (Waterproof) است.

اهمیت این طول کابل در مباحث ایمنی برق (HSE) بسیار بالاست. اتصالات سیمی و آپارات کردن کابل در داخل سیال، همواره خطر اتصال کوتاه و برق‌گرفتگی را به همراه دارد. با وجود ۵ متر کابل فابریک، شما می‌توانید سیم‌کشی را مستقیماً از داخل سیال تا جعبه تقسیمِ بیرون از مخزن هدایت کنید و هیچ‌گونه اتصالِ چسب‌خورده‌ای در زیر آب نداشته باشید؛ این یعنی گارانتی ایمنی و افزایش خیره‌کننده طول عمر سیستم برق‌رسانی شما.

مکانیزم عملکرد سوئیچ شناور مکانیکی

در داخل محفظه عایق و پلمپ‌شده این فلوتر، یک گوی فلزی سنگین و یک میکروسوئیچ حساس قرار دارد. عملکرد دستگاه بر پایه قوانین ساده جاذبه و شناوری است:

• حالت پر شدن مخزن: هنگامی که سطح آب بالا می‌آید، فلوتر روی آب شناور شده و زاویه آن رو به بالا تغییر می‌کند. در این حالت، گوی فلزی به سمت پایین محفظه غلتیده و میکروسوئیچ را فشار می‌دهد که منجر به قطع جریان برق پمپ (در مدار پرکن) می‌شود.

• حالت خالی شدن مخزن: با مصرف آب و پایین رفتن سطح آن، فلوتر به صورت آویزان درآمده و زاویه آن رو به پایین متمایل می‌شود. گوی فلزی رها شده و میکروسوئیچ به حالت اولیه بازمی‌گردد و فرمان روشن شدن مجدد پمپ صادر می‌شود.

کاربردهای فلوتر ۵ متری M15-5 در صنایع و ساختمان

این تجهیز کنترل سطح، به دلیل سادگی در نصب و استهلاک بسیار پایین، در پروژه‌های متنوعی کاربرد دارد:

1. مخازن ذخیره آب خانگی و مجتمع‌های مسکونی: برای اتوماتیک کردن پمپ‌های تأمین آب و جلوگیری از خشک کار کردن آن‌ها.

2. سیستم‌های پمپ آب خورشیدی: بهینه‌سازی مصرف انرژی در سیستم‌های آف‌گرید خورشیدی با کنترل دقیق زمان کارکرد پمپ.

3. چاهک‌های فاضلاب و پساب‌های سبک: فرمان دادن به پمپ‌های کف‌کش و لجن‌کش به محض بالا آمدن سطح مایعات.

4. مخازن ذخیره کشاورزی و گلخانه‌ها: اتوماسیون آبیاری و پر نگه داشتن استخرهای ذخیره آب.

آموزش نصب و سیم‌بندی فلوتر صابونی

برای نصب اصولی این قطعه، باید به کابل سه رشته‌ای آن و وزنه تعادل همراه محصول دقت کنید:

۱. تنظیم وزنه تعادل (Counterweight)

وزنه استوانه‌ای شکل موجود در بسته‌بندی، وظیفه تعیین نقطه لولای فلوتر را بر عهده دارد. کابل فلوتر را از داخل وزنه عبور دهید. فاصله بین وزنه تا خود فلوتر، میزان اختلاف سطح آب برای روشن و خاموش شدن پمپ را تعیین می‌کند (هرچه فاصله بیشتر باشد، اختلاف سطح قطع و وصل بیشتر خواهد بود). وزنه را در عمق مناسب مخزن فیکس کنید.

۲. سیم‌کشی الکتریکی (مدار پرکن و خالی‌کن)

کابل فلوتر M15-5 معمولاً دارای سه رشته سیم با رنگ‌های متفاوت (اغلب مشکی، قهوه‌ای و آبی) است:

• سیم مشترک (Common): معمولاً سیم مشکی به عنوان فاز ورودی در نظر گرفته می‌شود.

• مدار تخلیه (خالی‌کن مخزن): اگر می‌خواهید با بالا آمدن آب، پمپ کف‌کش روشن شود تا مخزن را خالی کند، از ترکیب سیم مشترک و سیم Normally Open استفاده کنید.

• مدار پرکن مخزن: اگر می‌خواهید با پایین رفتن آب، پمپ روشن شود تا مخزن پر گردد، از ترکیب سیم مشترک و سیم Normally Closed استفاده کنید. (توصیه ایمنی: همیشه قبل از نصب نهایی، با یک مولتی‌متر در حالت بوق (بازر) پایه‌های قطع و وصل را نسبت به زاویه فلوتر تست کنید).

پاسخ به سوالات متداول خریداران (FAQ)

آیا می‌توانم پمپ ۳ اسب بخار را مستقیماً به این فلوتر وصل کنم؟

به هیچ وجه. جریان راه‌اندازی پمپ‌های بزرگ بسیار فراتر از تحمل میکروسوئیچ داخلی فلوتر است و باعث ذوب شدن پلاتین‌های آن می‌شود. برای پمپ‌های قدرتمند تکفاز و تمامی پمپ‌های سه‌فاز، فلوتر فقط باید به بوبین یک کنتاکتور فرمان بدهد و کنتاکتور وظیفه تغذیه پمپ را بر عهده بگیرد.

آیا این فلوتر برای مایعات اسیدی یا آب جوش مناسب است؟

خیر، فلوتر صابونی M15-5 از جنس پلیمر ABS و پلی‌پروپیلن ساخته شده است که برای آب تمیز، آب چاه و فاضلاب‌های غیرخورنده در دمای محیط (معمولاً تا ۶۰ درجه سانتی‌گراد) طراحی شده است. برای سیالات شیمیایی باید از فلوترهای استیل یا سنسورهای خازنی استفاده نمایید.

چرا فلوتر من گیر می‌کند و فرمان نمی‌دهد؟

این مشکل معمولاً به دلیل گیر کردن کابل به دیواره مخزن یا تنظیم اشتباه فاصله وزنه تعادل رخ می‌دهد. مطمئن شوید که فلوتر در شعاع حرکتی خود فضای کافی برای نوسان و چرخش کامل داشته باشد.

با تهیه فلوتر صابونی کد M15-5 از فروشگاه پارس تارا، خیالتان از بابت کیفیت، ایمنی و طول عمر سیستم کنترل سطح آب کاملاً آسوده خواهد بود.
