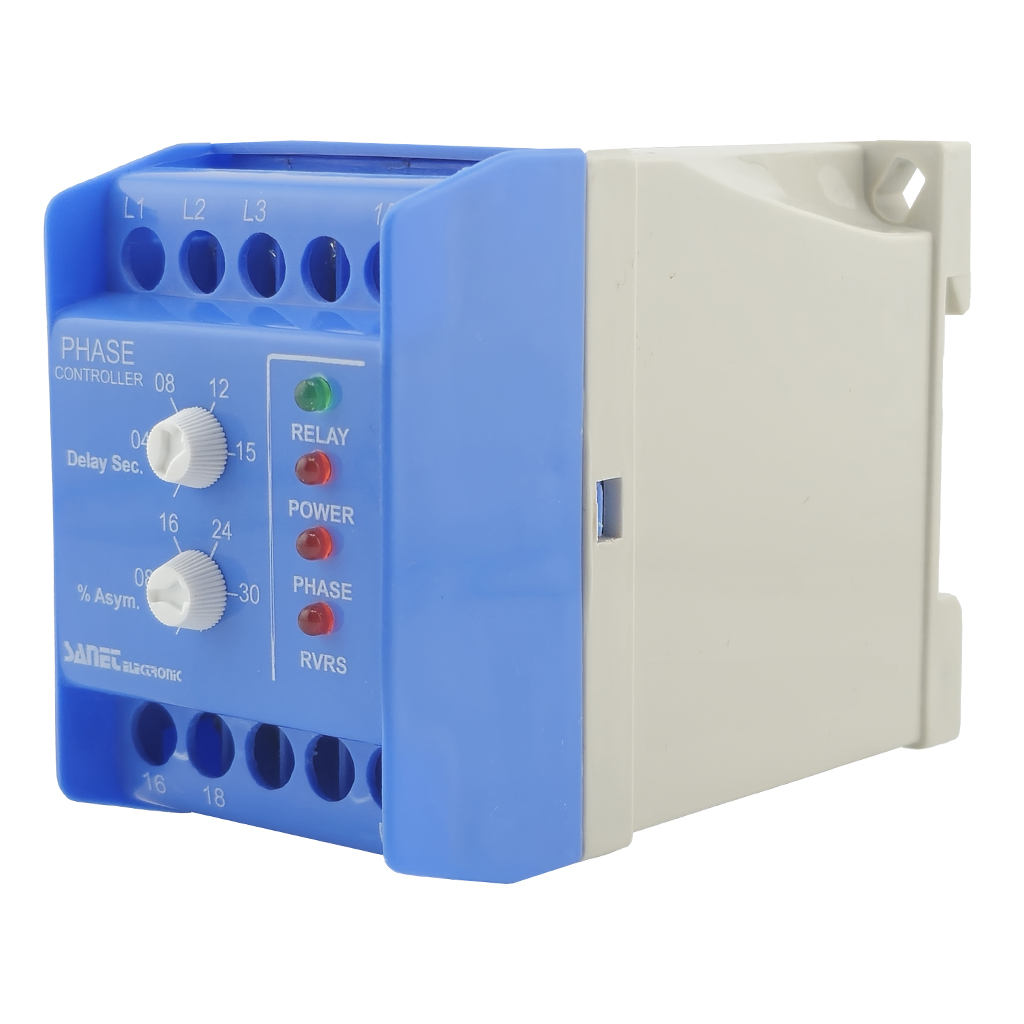

رله کنترل فاز سه فاز صانت الکترونیک

رله کنترل فاز صانت الکترونیک؛ نگهبان هوشمند تجهیزات سه فاز شما

الکتروموتورها و تجهیزات سه فاز، قلب تپنده صنعت هستند، اما در برابر اختلالات شبکه برق بسیار آسیب‌پذیرند. یک نوسان ولتاژ یا قطع شدن یکی از فازها می‌تواند در چند ثانیه خسارتی میلیون‌ها تومانی به بار آورد. رله کنترل فاز صانت الکترونیک یک دستگاه حفاظتی هوشمند و ضروری است که مانند یک نگهبان ۲۴ ساعته، کیفیت برق ورودی به تجهیزات شما را کنترل کرده و پیش از وقوع آسیب، مدار را قطع می‌کند تا از سرمایه شما به طور کامل محافظت نماید.

رله کنترل فاز چیست و چرا استفاده از آن ضروری است؟

رله کنترل فاز یک دستگاه نظارتی الکترونیکی است که به طور مداوم پارامترهای ولتاژ شبکه سه فاز را اندازه‌گیری می‌کند. این دستگاه برخلاف فیوز مینیاتوری که از مدار در برابر جریان بالا محافظت می‌کند، از تجهیزات در برابر کیفیت نامناسب ولتاژ محافظت می‌کند. در صورت تشخیص هر یک از خطاهای زیر، رله کنترل فاز به کنتاکتور اصلی فرمان قطع داده و از رسیدن برق نامناسب به مصرف‌کننده جلوگیری می‌کند.

قابلیت‌های حفاظتی رله کنترل فاز صانت

این دستگاه تجهیزات شما را در برابر خطاهای رایج و مخرب زیر محافظت می‌کند:

• قطع شدن فاز (Phase Failure): به محض قطع شدن یکی از فازها، مدار را قطع کرده و از دو فاز شدن و سوختن موتور جلوگیری می‌کند.

• عدم تقارن ولتاژ فازها (Phase Asymmetry): اگر اختلاف ولتاژ بین فازها از حد تنظیم شده (معمولاً بین ۵ تا ۲۵ درصد) بیشتر شود، مدار را قطع می‌کند. عدم تقارن ولتاژ باعث داغ شدن بیش از حد و کاهش عمر موتور می‌شود.

• جابجایی یا عدم توالی فاز (Phase Sequence): اگر پس از تعمیرات، جای دو فاز در ورودی تابلو عوض شود، این رله اجازه روشن شدن به موتور را نمی‌دهد و از چرخش معکوس آن که می‌تواند به دستگاه‌های مکانیکی آسیب بزند، جلوگیری می‌کند.

• کاهش ولتاژ (Under Voltage): در صورت افت ولتاژ شبکه از حد تنظیم شده، مدار را قطع می‌کند تا از کار کردن موتور زیر ولتاژ نامی و آسیب به سیم‌پیچ‌های آن جلوگیری شود.

کاربردها

استفاده از رله کنترل فاز برای حفاظت از تمام مصرف‌کننده‌های سه فاز، به ویژه آن‌هایی که دارای الکتروموتور هستند، ضروری است:

• انواع الکتروموتورهای سه فاز در کارگاه‌ها و کارخانجات

• پمپ‌های آب، کف‌کش‌ها و بوستر پمپ‌ها

• کمپرسورهای سیستم‌های سرمایشی و تهویه مطبوع

• موتور بالابرها و آسانسورها

• دستگاه‌های CNC و ماشین‌آلات حساس صنعتی

• نوار نقاله‌ها و سیستم‌های اتوماسیون

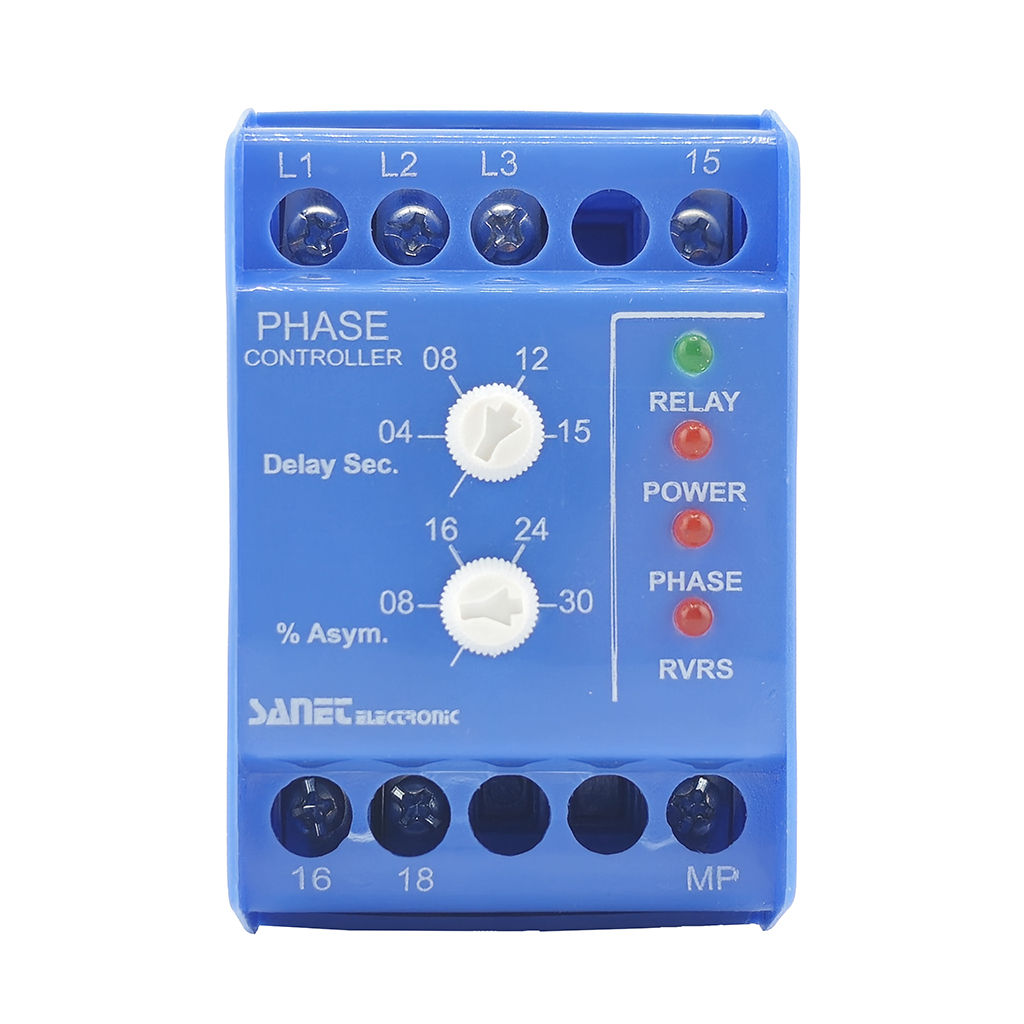

ویژگی‌ها و راهنمای تنظیمات

این رله دارای چندین پارامتر قابل تنظیم برای تطبیق با نیازهای هر سیستم است:

• Voltage: تنظیم حد مجاز کاهش ولتاژ.

• Asymmetry (%): تنظیم میزان حساسیت به عدم تقارن ولتاژ بین فازها.

• Delay: تنظیم زمان تاخیر در قطع پس از تشخیص خطا (برای جلوگیری از قطع‌های ناخواسته در نوسانات لحظه‌ای).

• نشانگرهای LED: دارای LED های مجزا برای نمایش وضعیت شبکه و نوع خطای رخ داده (مانند SEQ برای خطای توالی فاز و REL برای وضعیت رله خروجی).

سوالات متداول (FAQ)

۱. تفاوت رله کنترل فاز با کنترل بار چیست؟

 این دو دستگاه مکمل یکدیگرند. کنترل فاز بر ولتاژ شبکه نظارت دارد (مشکلات مربوط به کیفیت برق ورودی). اما کنترل بار بر جریان مصرفی موتور نظارت می‌کند و آن را در برابر اضافه بار مکانیکی (مثلاً گیر کردن پمپ) محافظت می‌کند و جایگزین الکترونیکی بی‌متال است.

۲. آیا رله کنترل فاز جایگزین فیوز مینیاتوری می‌شود؟

خیر، هرگز. این دو وظایف کاملاً متفاوتی دارند. فیوز مینیاتوری (MCB) از مدار در برابر جریان‌های بسیار بالای ناشی از اتصال کوتاه و اضافه بار شدید محافظت می‌کند. اما کنترل فاز از تجهیزات در برابر ولتاژ نامناسب محافظت می‌کند. یک سیستم حفاظتی کامل و استاندارد، شامل هر دو تجهیز است.

۳. نحوه نصب رله کنترل فاز چگونه است؟

این رله به صورت ریلی در تابلو برق نصب می‌شود. سه فاز ورودی (R, S, T) به ترمینال‌های مربوطه آن متصل می‌شوند. خروجی رله (که یک کنتاکت باز و بسته است) در مسیر مدار فرمان کنتاکتور اصلی قرار می‌گیرد تا در زمان خطا، بتواند بوبین کنتاکتور را قطع کند.

جمع‌بندی: بیمه کامل تجهیزات سه فاز شما

رله کنترل فاز صانت الکترونیک یک سرمایه‌گذاری کوچک برای بیمه کردن تجهیزات گران‌قیمت صنعتی شماست. این دستگاه با نظارت دقیق و بی‌وقفه بر سلامت شبکه برق، آرامش خاطر را برای شما به ارمغان می‌آورد و از بروز خسارت‌های سنگین و توقف‌های پیش‌بینی نشده در فرآیند کاری شما جلوگیری می‌کند. فروشگاه پارس تارا با عرضه این محصول کلیدی، شما را در ساخت تابلوهای برق ایمن و استاندارد یاری می‌نماید.
