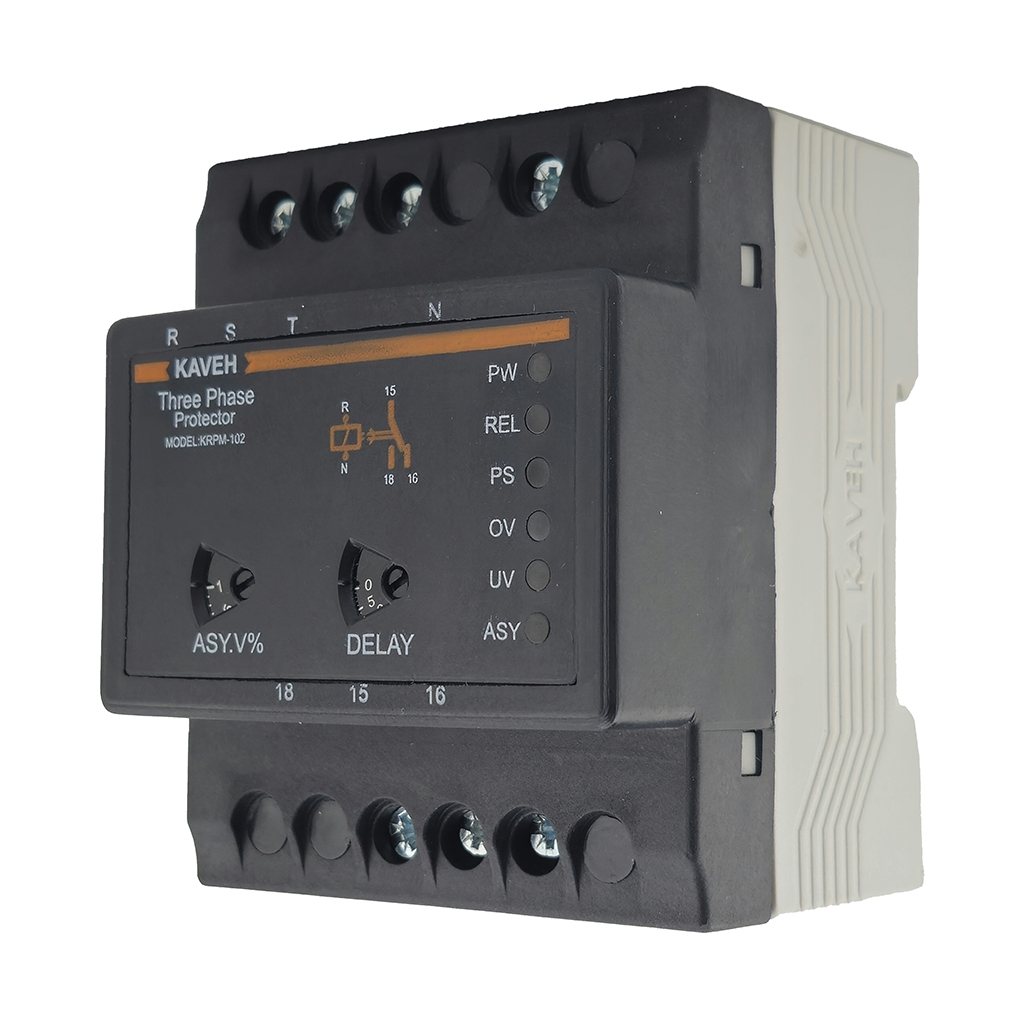

رله الکترونیکی کنترل فاز سه فاز الکتروکاوه مدل KRPM-102

رله کنترل فاز KRPM-102 الکتروکاوه، یک تجهیز حفاظتی ضروری برای مدارهای سه فاز است. این دستگاه با مانیتورینگ مداوم شبکه، در صورت بروز خطاهایی نظیر قطع فاز، جابجایی فاز (توالی فاز)، افت یا افزایش بیش از حد ولتاژ و عدم تقارن شبکه، بلافاصله مدار فرمان کنتاکتور را قطع کرده و از سوختن الکتروموتورها جلوگیری می‌کند. وجود دو ولوم تنظیم حساسیت و زمان، انعطاف‌پذیری بالایی به تابلوسازان می‌دهد.

معرفی اجمالی رله کنترل فاز الکتروکاوه مدل KRPM-102

در سیستم‌های برق صنعتی، محافظت از تجهیزات گران‌قیمت مانند الکتروموتورها، پمپ‌ها و کمپرسورها در برابر نوسانات و اختلالات شبکه برق یک اصل مهندسی است. رله کنترل فاز سه فاز الکتروکاوه مدل KRPM-102 یکی از دقیق‌ترین تجهیزات حفاظتی ساخت ایران است که بر اساس استانداردهای روز دنیا طراحی شده است.

این رله الکترونیکی با نمونه‌برداری پیوسته از ولتاژ هر سه فاز (R, S, T) و نول (N)، سلامت شبکه را بررسی می‌کند. تفاوت این مدل با محافظ‌های معمولی در قابلیت سفارشی‌سازی پارامترهای حفاظتی توسط کاربر است؛ به طوری که مهندس طراح می‌تواند میزان درصد عدم تقارن مجاز و زمان تأخیر در وصل را بسته به نوع بار (موتوری یا غیر موتوری) تنظیم نماید. استفاده از مواد اولیه باکیفیت در بدنه و پلاتین‌های مقاوم در بخش رله خروجی، طول عمر این تجهیز را در تابلوهای برق صنعتی به شدت افزایش داده است.

تحلیل فنی نشانگرها و ولوم‌های تنظیم روی دستگاه

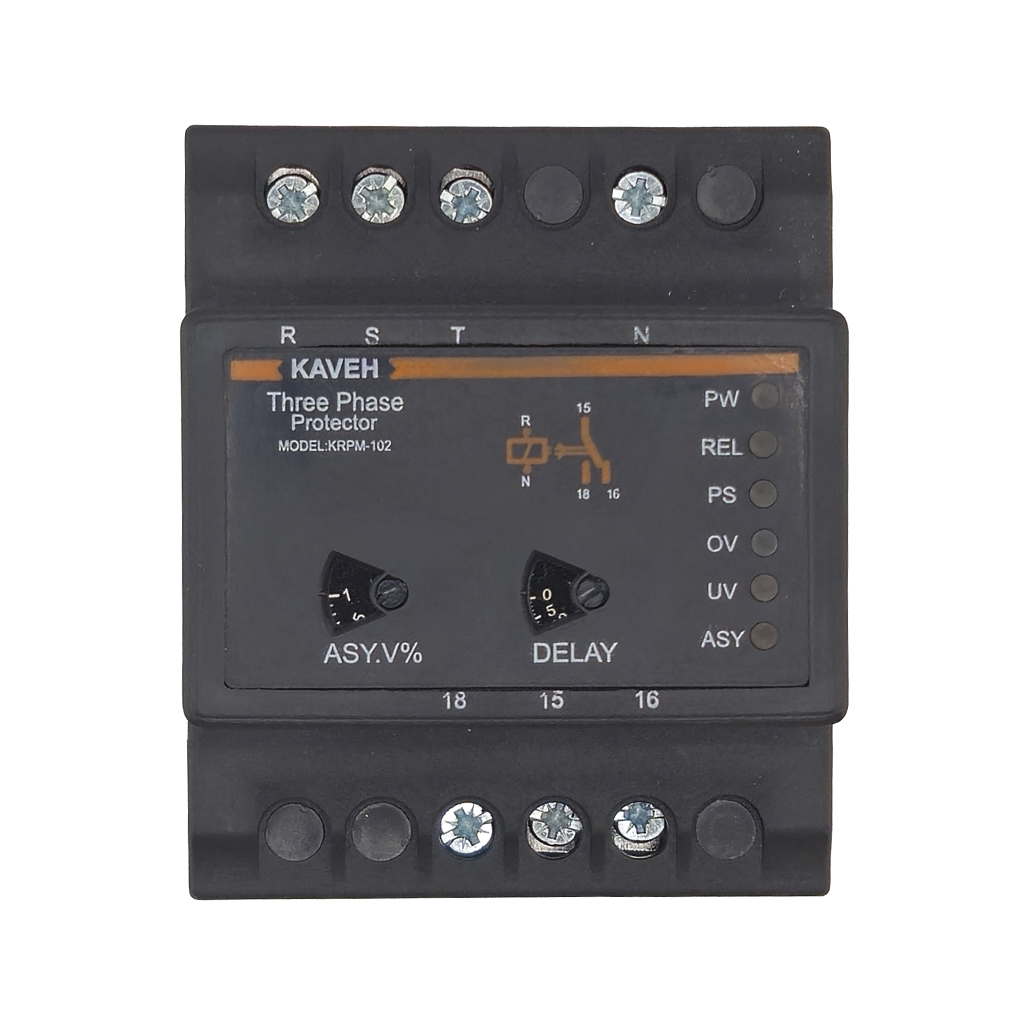

برای عیب‌یابی (Troubleshooting) سریع در تابلوهای برق، شرکت الکتروکاوه روی پنل جلویی این مدل ۶ نشانگر LED به همراه ۲ ولوم تنظیمی تعبیه کرده است که شناخت آن‌ها برای نصب و راه‌اندازی الزامی است:

نشانگرهای وضعیت (LEDs)

• نشانگر PW (Power): با اتصال صحیح ولتاژ به ترمینال‌ها، این چراغ روشن شده و نشان‌دهنده برق‌دار بودن دستگاه است.

• نشانگر REL (Relay): در صورتی که شبکه بدون خطا باشد و زمان تأخیر طی شود، این چراغ روشن شده و کنتاکت ۱۵ به ۱۸ متصل می‌شود (فرمان وصل به کنتاکتور).

• نشانگر PS (Phase Sequence): روشن شدن این چراغ نشان‌دهنده خطای توالی فاز یا جابجایی فازهاست که می‌تواند منجر به چرخش معکوس الکتروموتور شود.

• نشانگر OV (Over Voltage): هشدار افزایش ولتاژ شبکه بیش از حد مجاز.

• نشانگر UV (Under Voltage): هشدار افت شدید ولتاژ که موجب کشیدن آمپر اضافی توسط موتور می‌شود.

• نشانگر ASY (Asymmetry): اعلام خطای عدم تقارن بین فازها (نامتعادل بودن ولتاژ خطوط).

ولوم‌های کنترلی

• ولوم DELAY: تنظیم زمان تأخیر در وصل. این قابلیت برای جلوگیری از وصل مکرر مدار در زمان نوسانات لحظه‌ای شبکه کاربرد دارد و به موتور اجازه می‌دهد تا پس از رفع خطا با یک تأخیر ایمن وارد مدار شود.

• ولوم ASY.V% (Asymmetry Voltage): تنظیم میزان حساسیت دستگاه به عدم تقارن ولتاژ فازها. در مناطق صنعتی که افت ولتاژ روی یک فاز شایع است، این ولوم به تابلوساز اجازه می‌دهد تا تلرانس مجاز را تعریف کند.

کاربردهای صنعتی رله KRPM-102 کاوه

نصب کنترل فاز KRPM-102 در تمامی تابلوهای برقی که دارای مصرف‌کننده سه فاز هستند، توصیه می‌شود. مهم‌ترین کاربردهای این تجهیز عبارتند از: ۱. تابلوهای فرمان و قدرت الکتروموتورها: جلوگیری از دو فاز شدن موتور و سوختن سیم‌پیچ‌ها. ۲. سیستم‌های تهویه مطبوع و چیلرها: محافظت از کمپرسورهای سه فاز در برابر جابجایی فاز و چرخش برعکس. ۳. آسانسورها و بالابرها: تضمین حرکت صحیح موتور و جلوگیری از حوادث ناشی از افت ولتاژ. ۴. پمپ‌های آب و سیستم‌های آبیاری کشاورزی: حفاظت از پمپ‌های شناور در مناطقی با شبکه‌های برق ناپایدار.

نحوه نصب و سیم‌کشی (Wiring Diagram)

نصب این تجهیز بر روی ریل‌های استاندارد ۳۵ میلی‌متری (DIN Rail) داخل تابلو برق به سادگی انجام می‌شود. برای سیم‌کشی به ترتیب زیر عمل کنید:

بخش ورودی (تغذیه و مانیتورینگ): در قسمت بالای دستگاه، چهار ترمینال با حروف R, S, T و N مشخص شده‌اند.

• سه فاز ورودی شبکه (L1, L2, L3) را به ترتیب به ترمینال‌های R, S, T متصل کنید.

• سیم نول شبکه را حتماً به ترمینال N متصل نمایید (دقت کنید که این مدل برای عملکرد صحیح به نول نیاز دارد).

بخش خروجی (مدار فرمان): در پایین دستگاه، ترمینال‌های رله فرمان با شماره‌های 15، 16 و 18 قرار دارند.

• ترمینال 15 (Common): پایه مشترک است که فاز مدار فرمان به آن وارد می‌شود.

• ترمینال 16 (NC - Normally Closed): کنتاکت بسته است.

• ترمینال 18 (NO - Normally Open): کنتاکت باز است. فاز خروجی برای بوبین کنتاکتور باید از این پایه گرفته شود. پس از نرمال شدن شبکه و طی شدن زمان Delay، رله عمل کرده و پایه ۱۵ به ۱۸ متصل می‌شود تا بوبین کنتاکتور برق‌دار شود.
