خازن

خازن یکی از اجزای کلیدی و بسیار پرکاربرد در الکترونیک است که نقش حیاتی در عملکرد صحیح مدارهای الکتریکی و الکترونیکی ایفا می‌کند. این قطعه معمولا برای ذخیره و آزاد سازی انرژی الکتریکی به‌ صورت میدان الکترواستاتیکی بین دو صفحه رسانا که توسط ماده دی‌الکتریک از هم جدا شده‌اند، طراحی شده است. خازن‌ها با ظرفیت‌ها، ولتاژها و اشکال مختلف، در صنایع گوناگون از جمله تجهیزات پزشکی، مخابرات، سیستم‌های صوتی، تغذیه صنعتی و اتوماسیون، استفاده می‌شوند. انتخاب و استفاده درست نوع خازن براساس مشخصات فنی و شناخت دقیق عملکرد آن، به‌ ویژه در محیط‌های صنعتی یا حساس، باعث افزایش بهره‌وری، کاهش خطا و بهبود طول عمر سیستم می‌شود.

خازن و کاربردهای آن

خازن یکی از عناصر پایه‌ای در علم الکترونیک است که وظیفه اصلی آن ذخیره و آزادسازی انرژی الکتریکی است. این قطعه از دو صفحه رسانا تشکیل شده است که بین آن‌ها یک ماده نارسانا یا دی‌الکتریک قرار گرفته است. زمانی که ولتاژ به دو سر خازن اعمال می‌شود، بارهای الکتریکی در صفحات آن جمع می‌شوند و این انرژی تا زمانی که مدار نیاز داشته باشد، درون خازن باقی می‌ماند. این ویژگی، خازن را به قطعه‌ای بسیار مهم در طراحی و پیاده‌ سازی مدارهای الکتریکی و الکترونیکی تبدیل کرده است.

کاربرد خازن‌ها بسیار متنوع است. در مدارهای آنالوگ و دیجیتال، خازن برای فیلترکردن نویز، تثبیت ولتاژ، ذخیره انرژی و تنظیم زمان، استفاده می‌شود. برای مثال، در مدارهای صوتی، از خازن برای جداسازی سیگنال‌های AC از DC استفاده می‌شود؛ همچنین، خازن‌ها نقش مهمی در کاهش نوسانات ولتاژ و تامین جریان لحظه‌ای ایفا می‌کنند.

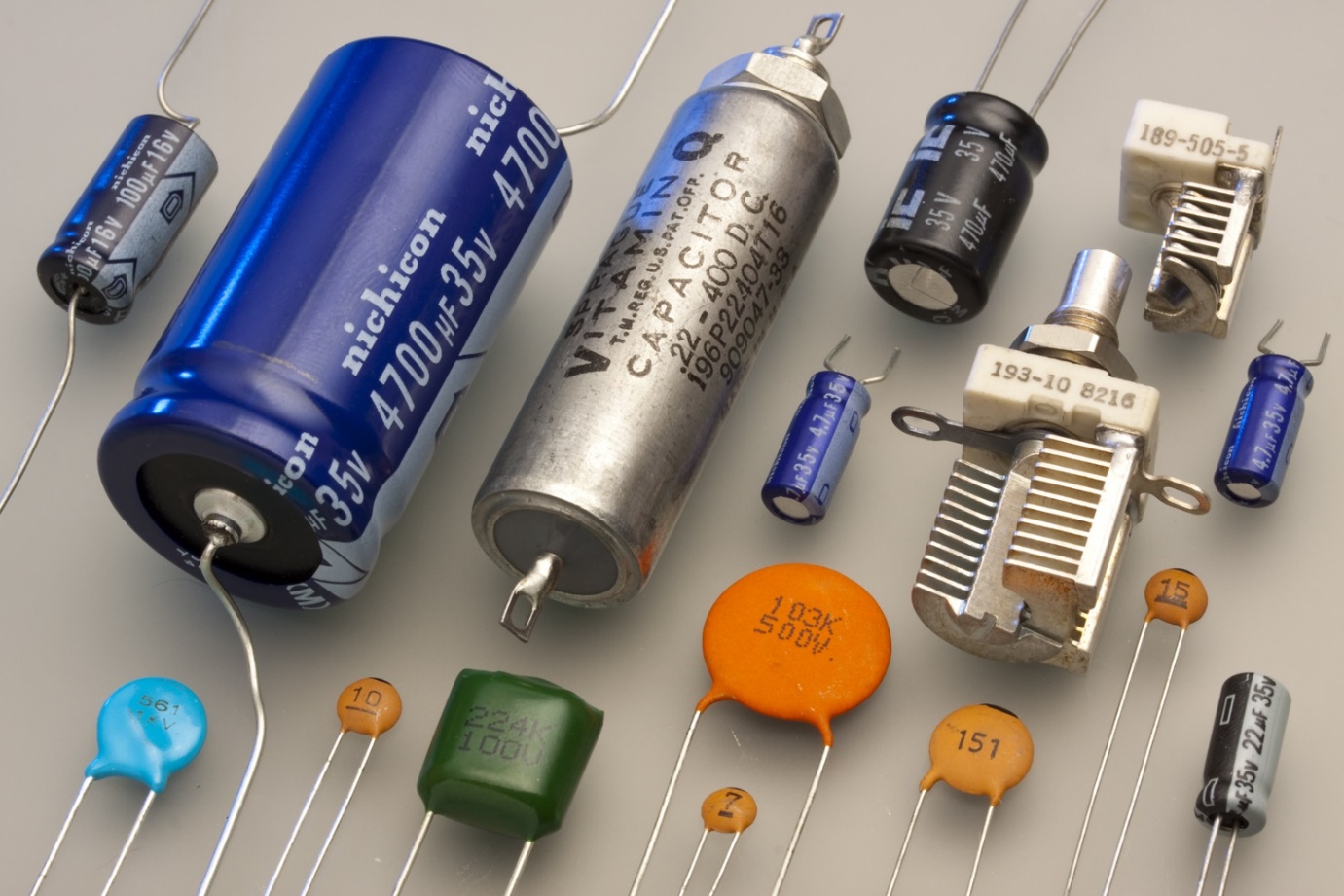

هر نوع خازن ویژگی‌های خاص خود را دارد. خازن الکترولیتی برای ذخیره انرژی در ظرفیت‌های بالا مناسب است؛ در حالیکه خازن سرامیکی و خازن عدسی در مدارهای با فضای محدود و فرکانس بالا کاربرد دارند. خازن مولتی لایر برای بردهای SMD بسیار ایده‌آل است. خازن فن در راه‌اندازی موتورهای تهویه و خنک‌ کننده‌ها نقش دارد و خازن متغیر در مدارات تنظیم‌ پذیر مورد استفاده قرار می‌گیرد. انتخاب صحیح نوع خازن باتوجه‌به نیاز مدار، موجب بهینه‌سازی عملکرد، کاهش مصرف انرژی و افزایش طول عمر سیستم می‌شود.

خازن‌های الکترولیتی و انواع آن

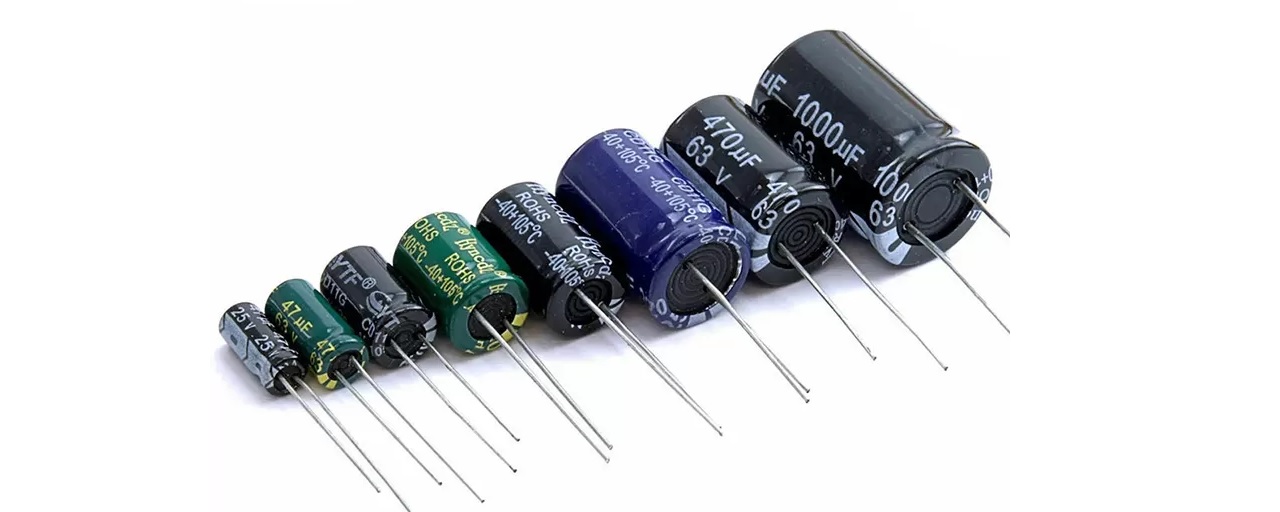

خازن الکترولیتی یکی از رایج‌ترین انواع خازن در طراحی مدارهای الکترونیکی است و به‌ دلیل ظرفیت بالا و عملکرد خاص خود، جایگاه ویژه‌ای در منابع تغذیه، مدارهای صوتی و تقویت‌ کننده‌ها دارد. این نوع خازن‌ها دارای قطب مثبت و منفی مشخص هستند و بر اساس نوع الکترولیت مورد استفاده، در دو نوع آلومینیومی و تانتال عرضه می‌شوند. خازن‌های آلومینیومی معمولا با روکش فلزی و در محدوده وسیعی از ظرفیت‌ها تولید می‌شوند و برای کاربردهایی که در آن‌ها جریان بالا و پاسخ سریع نیاز است، انتخاب مناسبی به‌ شمار می‌روند.

همچنین، خازن تانتان نوعی از انواع خازن الکترولیتی با ویژگی‌های پیشرفته‌تر است که به‌ دلیل پایداری حرارتی بالا، ضریب اطمینان بیشتر و اندازه کوچک‌تر، در تجهیزات پزشکی، مخابرات و سیستم‌های دقیق، استفاده می‌شود. خازن تانتان با داشتن میزان نشت پایین‌تر و عمر مفید بیشتر، در شرایط عملیاتی سخت و نامساعد، عملکردی قابل اطمینان ارائه می‌دهد.

نوع دیگری از خازن‌های الکترولیتی، خازن جامد است که به‌ جای الکترولیت مایع، از پلیمرهای رسانا استفاده می‌کند. این خازن‌ها دارای مقاومت سری معادل (ESR) بسیار پایینی هستند، در دماهای بالا عملکرد با ثباتی دارند و برای استفاده در تجهیزات حساس صنعتی، مادربردهای پیشرفته و سیستم‌های تغذیه مدرن، ایده‌آل و بسیار مناسب هستند.

در هنگام انتخاب انواع خازن الکترولیتی، بررسی فاکتورهایی مانند ولتاژ کاری، دمای محیط، جریان نشت، طول عمر و ESR، ضروری است. توجه به ولتاژ کاری خازن بسیار مهم است؛ زیرا مقدار بیشتر آن می‌تواند باعث خرابی خازن شود؛ همچنین، دمای محیط بر عملکرد و طول عمر خازن تاثیر مستقیم دارد. جریان نشت، میزان انرژی از دست‌ رفته را نشان می‌دهد و مقدار پایین آن مطلوب‌تر است. فاکتور ESR نیز نشان‌ دهنده مقاومت داخلی است و بر راندمان و تولید گرما تاثیر می‌گذارد.

خازن‌های فیلم: MKT، MKP، MKS و پلی‌استر

خازن‌های فیلم (Film Capacitors) به‌ دلیل دقت، ثبات و طول عمر بالا، یکی از قابل‌ اعتمادترین گزینه‌ها برای استفاده در مدارهای الکترونیکی حساس و صنعتی به‌شمار می‌روند. ساختار این خازن‌ها از لایه‌های نازک فلزی و پلاستیکی تشکیل شده است که به‌ صورت رول یا پشته‌ای در کنار هم قرار می‌گیرند و به‌ عنوان دی‌الکتریک و الکترود عمل می‌کنند. این طراحی منجر به رفتار الکتریکی بسیار پایدار در برابر تغییرات دما و فرکانس شده و مقاومت بالایی در برابر تنش‌های الکتریکی فراهم می‌کند.

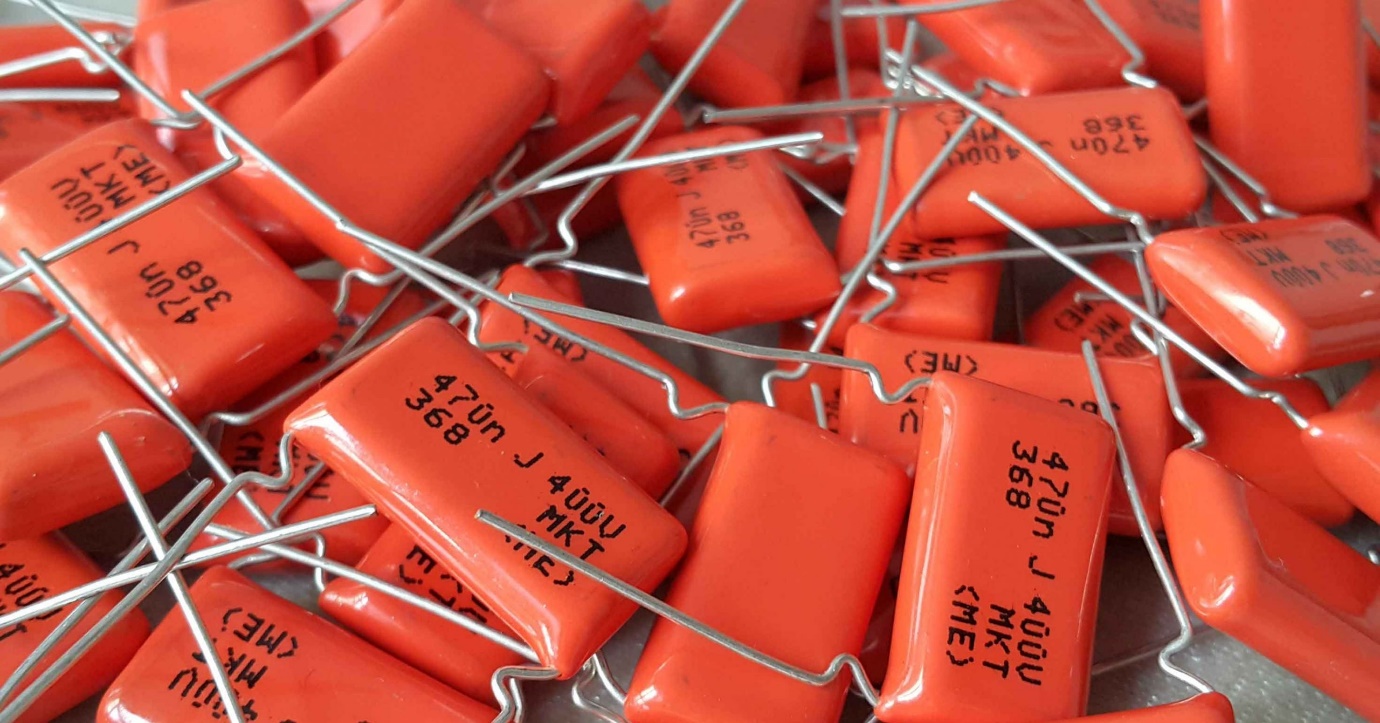

خازن MKT از پلی‌اتیلن‌ترفتالات (PET) ساخته می‌شود و یکی از پرکاربردترین خازن‌های فیلم در مصارف عمومی به‌شمار می‌رود. خازن MKT در برابر رطوبت مقاومت خوبی دارد و برای کاربردهایی نظیر فیلترهای AC و DC و کوپلینگ سیگنال، مناسب است. در مقابل، خازن MKP که از پلی‌پروپیلن ساخته شده است، دقت فرکانسی و پایداری حرارتی بهتری نسبت به MKT ارائه می‌دهد. این ویژگی، خازن MKP را برای کاربردهای توان بالا، منابع تغذیه سوئیچینگ و مبدل‌های فرکانسی، ایده‌آل ساخته است.

خازن MKS نیز مشابه خازن MKP و خازن MKT است؛ اما ساختار آن برای کاربرد خازن در فرکانس‌های بالا و مدارات صوتی حرفه‌ای بهینه‌سازی شده است. خازن MKS در برابر نویز مقاوم بوده و عملکرد دقیقی در دامنه وسیع دمایی دارد؛ همچنین، نوع دیگری از خازن‌های فیلم، خازن پلی استر است که اغلب در تجهیزات خانگی، لوازم مصرفی و مدارهای الکترونیکی عمومی، مورد استفاده قرار می‌گیرد. عملکرد غیرقطبی، مقاومت خوب در برابر حرارت و هزینه ساخت پایین، خازن پلی استر را به گزینه‌ای مناسب برای کاربردهای روزمره تبدیل کرده است.

خازن‌های سرامیکی، عدسی و مولتی‌لایر

خازن‌های سرامیکی یکی از پرکاربردترین انواع خازن در الکترونیک محسوب می‌شوند. دلیل اصلی این محبوبیت، ساختار ساده، اندازه کوچک، قیمت پایین و عملکرد مناسب آن‌ها در فرکانس‌های بالا است. دی‌الکتریک مورد استفاده در این نوع خازن‌ها از مواد سرامیکی خاصی ساخته شده که ویژگی‌های الکتریکی بسیار مناسبی دارد؛ به‌ ویژه در کاربردهای RF و مدارهایی که نیاز به پاسخ سریع دارند. از آنجاییکه خازن سرامیکی قطب مثبت و منفی ندارد، نصب آن بر روی بردهای مدار چاپی بسیار آسان‌ است.

خازن عدسی، نوعی از خازن سرامیکی با شکل دیسکی و رنگ‌هایی مانند نارنجی، زرد یا قهوه‌ای است که عمدتا در مدارهای عمومی، پروژه‌های آموزشی و فضاهای فشرده استفاده می‌شود. این نوع خازن معمولا دارای ظرفیت‌های پایین‌تر از یک میکروفاراد است و در تثبیت سیگنال‌های آنالوگ، فیلترینگ نویز و کوپلینگ سیگنال‌ها، نقش ایفا می‌کند. در مقابل، خازن مولتی لایر (MLCC) که از چندین لایه دی‌الکتریک و الکترود تشکیل شده، در اندازه‌ای کوچک ولی با ظرفیت نسبتا بالا ارائه می‌شود.

این خازن‌ها اغلب در بردهای SMD مانند موبایل‌ها، لپ‌تاپ‌ها و مدارهای دیجیتال با تراکم بالا مورد استفاده قرار می‌گیرند. انتخاب صحیح ظرفیت، ولتاژ کاری و کلاس دی‌الکتریک این خازن‌ها، در عملکرد بی‌نقص مدار نقش کلیدی دارد. برای کاربردهای حساس، باید از دیتاشیت سازنده و تصویر انواع خازن برای انتخاب دقیق پارامترها استفاده شود تا پایداری و ایمنی مدار تضمین شود. عکس خازن می‌تواند منعکس کننده بسیاری از پارامارهای آن باشد.

خازن الکتروموتور

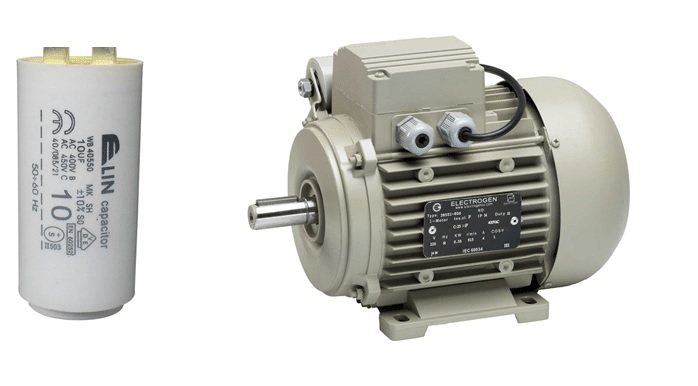

خازن الکتروموتور یکی از اجزای حیاتی در عملکرد صحیح و بهینه موتورهای تک‌ فاز است که نقش مهمی در راه‌اندازی و عملکرد آن‌ها ایفا می‌کند. این خازن‌ها به دو دسته اصلی تقسیم می‌شوند؛ خازن استارت و خازن رانینگ یا عملکرد دائم. خازن استارت تنها در لحظه اولیه روشن‌ شدن موتور فعال می‌شود و با ایجاد اختلاف فاز مناسب بین جریان‌های سیم‌پیچ‌ها، گشتاور راه‌ اندازی موتور را به‌ طور قابل‌ توجهی افزایش می‌دهد تا موتور بتواند به‌ سرعت به دور نهایی خود برسد.

خازن‌های رانینگ یا دائم برعکس، در طول کارکرد موتور فعال باقی می‌مانند و جریان پایدار و مناسبی را برای موتور فراهم می‌کنند تا عملکرد موتور یکنواخت و بدون نوسان باشد. این خازن‌ها باعث کاهش نویز الکتریکی، بهبود راندمان موتور و افزایش طول عمر تجهیزات می‌شوند. بیشتر خازن‌های الکتروموتور از جنس پلی‌پروپیلن یا الکترولیتی با ظرفیت بالا ساخته می‌شوند که توانایی تحمل ولتاژ و جریان‌های بالا را دارند.

انتخاب درست خازن الکتروموتور به پارامترهایی همچون توان موتور، ولتاژ شبکه و فرکانس کاری وابسته است؛ همچنین، خازن فن که نوعی خازن الکتروموتور محسوب می‌شود، به‌ طور خاص برای راه‌ اندازی و بهبود عملکرد فن‌های صنعتی و سیستم‌های تهویه طراحی شده است. کاربرد خازن به‌صورت صحیح در الکتروموتورها نه‌ تنها عملکرد دستگاه را بهینه می‌کند، بلکه در کاهش مصرف انرژی، کاهش نویز و افزایش طول عمر موتور نقش به‌ سزایی داشته و به بهبود کیفیت عملکرد سیستم‌های صنعتی کمک می‌کند.

خازن‌های ویژه؛ SMD، متغیر و خازن فن

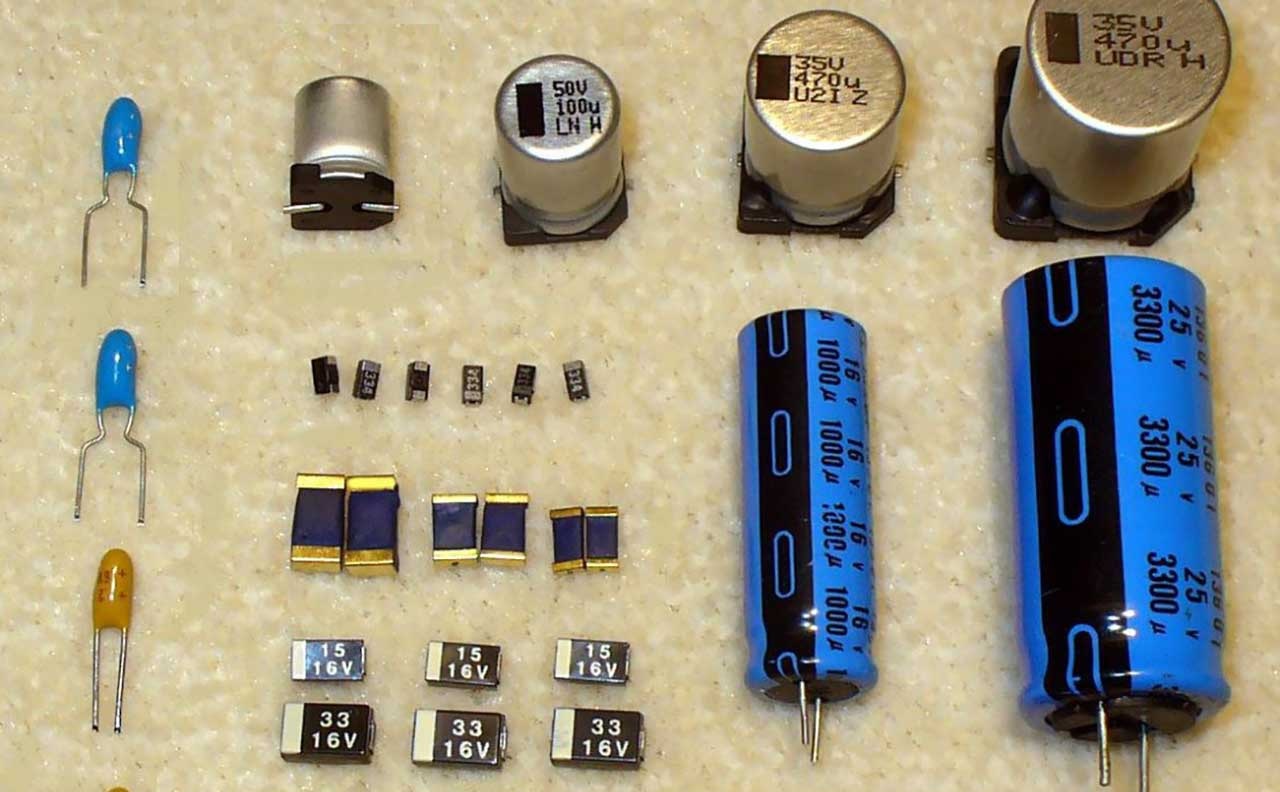

خازن‌های ویژه شامل خازن SMD، خازن متغیر و خازن فن می‌شوند که هر کدام کاربردهای خاصی دارند. خازن SMD برای نصب سطحی طراحی شده و در بردهای فشرده و اتوماسیون صنعتی کاربرد دارد. اندازه کوچک، دقت بالا و سهولت در مونتاژ اتوماتیک، این نوع خازن را به گزینه‌ای ایده‌آل برای تجهیزات مدرن تبدیل کرده است.

خازن متغیر نیز نوعی خازن است که ظرفیت آن قابل تنظیم بوده و معمولا در مدارات تنظیم فرکانس مانند گیرنده‌های رادیویی یا نوسان‌سازها استفاده می‌شود. خازن فن در سیستم‌های تهویه، خنک‌کننده‌ها و موتورهای الکتریکی به‌ کار می‌رود تا جریان راه‌اندازی و عملکرد پایدار موتور را فراهم کند. خازن فن با عملکرد صحیح، موجب افزایش بهره‌وری موتور و کاهش مصرف انرژی می‌شود.

درمجموع، باید توجه داشت که خازن‌ها در اشکال و ساختارهای متنوعی تولید می‌شوند که هر یک با ویژگی‌های فنی خاص، برای پاسخ‌گویی به نیازهای متفاوت طراحی شده‌اند. عملکرد بهینه یک مدار الکترونیکی تا حد زیادی به انتخاب دقیق و متناسب خازن وابسته است؛ زیرا این قطعه در پایداری ولتاژ، مدیریت نویز، فیلترینگ و ذخیره انرژی، نقش حیاتی ایفا می‌کند. در هنگام انتخاب خازن، باید مشخصاتی مانند ولتاژ کاری، مقدار ظرفیت، تحمل حرارتی، اندازه فیزیکی و فضای نصب روی برد، شرایط کاری مدار و عوامل محیطی مانند رطوبت یا دمای بالا با دقت ارزیابی شوند تا نتیجه‌ای مطلوب حاصل شود.
