شستی (پوش‌باتن)

در اتوماسیون صنعتی، شستی یا پوش باتن یک عضو کلیدی در نقش رابط انسان و ماشین است. این قطعه ساده اما حیاتی، کنترل دقیق و ایمن فرایندها از دستگاه‌های ساده تا خطوط تولید پیچیده را ممکن می‌سازد. این راهنما به بررسی جامع اینکه شستی چیست؟، انواع، کاربردها و نکات مهم خرید شستی می‌پردازد.

شستی (پوش‌باتن) چیست؟ تعریف و اساس کار

شستی یا پوش باتن، کلیدی الکترومکانیکی ساده برای کنترل ماشین یا فرایندی است که با فشار عملگر، مدارها را قطع و وصل می‌کند. این قطعه شامل بدنه، فنر و کنتاکت‌هاست. اهمیت پوش باتن در سادگی، اطمینان، بازخورد فوری و دوام صنعتی آن نهفته است. پیدا کردن درک کاملی از اجزا، مکانیزم و انواع شستی برای انتخاب بهینه بسیار مهم است. در ادامه بیشتر با این کلید آشنا خواهید شد.

مکانیزم عملکرد پایه شستی

عملکرد پوش باتن دو نوع اصلی دارد: نخست، لحظه‌ای است که با رها کردن فشار، شستی به حالت اولیه برمی‌گردد و برای سیگنال‌های گذرا مناسب است؛ این عملکرد برای فرمان‌های آنی کاربرد دارد. دومی، دائم کار است که در آن پوش باتن پس از فشار در وضعیت خود باقی می‌ماند و برای حفظ طولانی‌ مدت وضعیت مدار کاربرد دارد. این حالت تا دخالت مجدد کاربر پایدار است. هر شستی دارای کنتاکت‌های «معمولا باز» یا «معمولا بسته» است که شناخت آن‌ها برای طراحی صحیح مدار ضروری است.

اهمیت و کاربردهای گسترده پوش‌باتن در صنعت و زندگی روزمره

پوش باتن‌ها نقش حیاتی در سیستم‌های کنترلی ایفا می‌کنند، چرا که امکان ارسال فرمان‌های سریع و دقیق را فراهم می‌سازند. این قطعات کاربردی در صنایع مختلف به‌ صورت گسترده مورد استفاده قرار می‌گیرند؛ از تابلوهای کنترل صنعتی برای راه‌ اندازی و توقف موتورهای الکتریکی گرفته تا تجهیزات الکترونیکی مانند لوازم خانگی برای تنظیم دقیق عملکرد دستگاه‌ها.

همچنین در سیستم‌های حمل‌ و نقل برای افزایش ایمنی، در سیستم‌های حفاظتی مانند شستی‌های قارچی شکل (کلیدهای اضطراری) برای توقف فوری عملیات و حتی در اتوماسیون ساختمان‌ها کاربرد دارند. تنوع بالای طراحی پوش باتن‌ها باعث شده است تا برای نیازهای مختلف مناسب باشند و به یکی از پرکاربردترین قطعات در حوزه مهندسی برق و سیستم‌های کنترل تبدیل شوند.

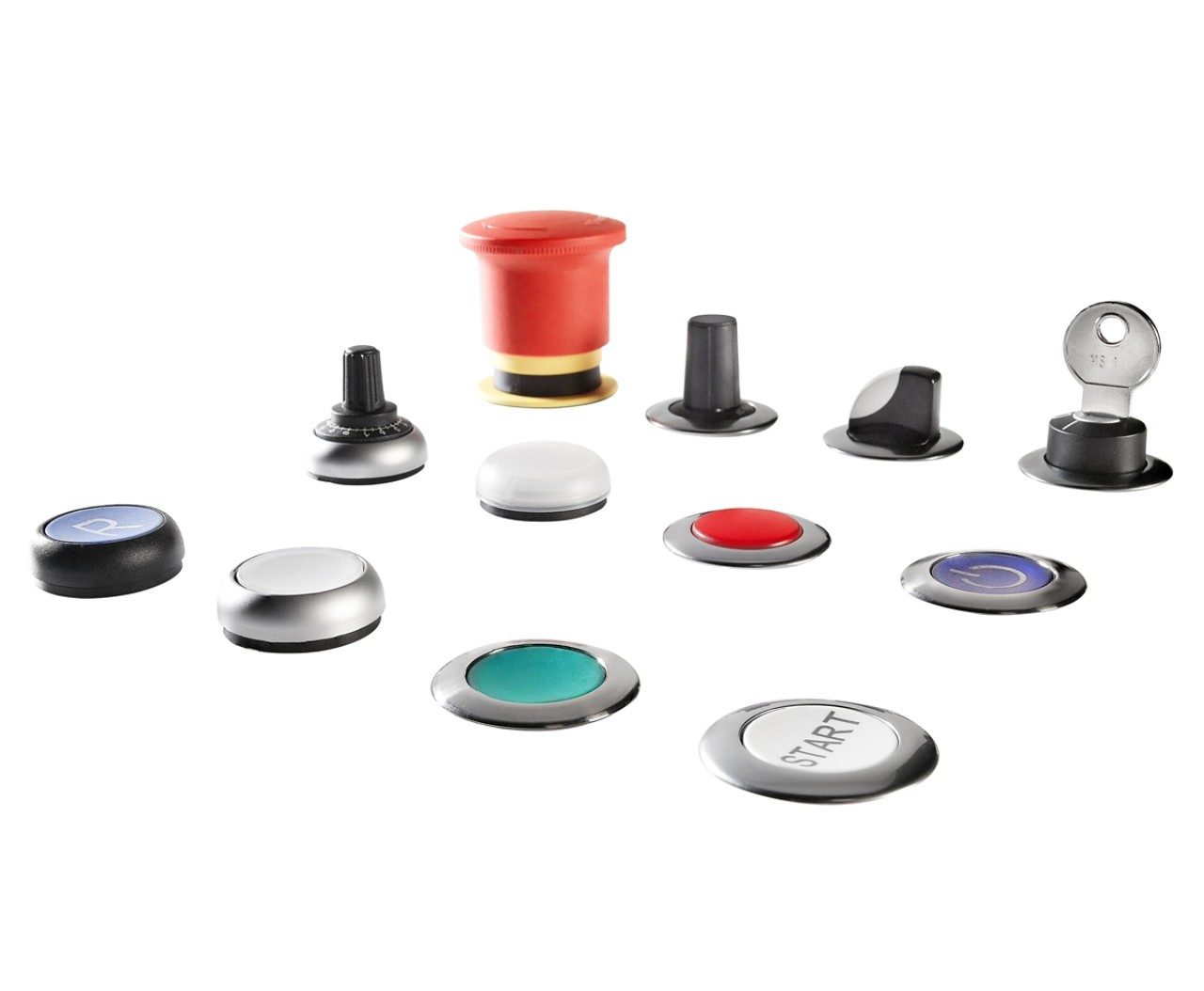

انواع شستی (پوش‌باتن)؛ دسته‌بندی جامع

تنوع شستی ها زیاد است و شناخت انواع شستی برای انتخاب بهینه ضروری است. دسته‌بندی‌های اصلی پوش باتن شامل موارد زیر است:

دسته‌بندی بر اساس طراحی و عملکرد خاص

طراحی‌های خاص شستی نیازهای صنعتی و ایمنی ویژه‌ای را پوشش می‌دهند:

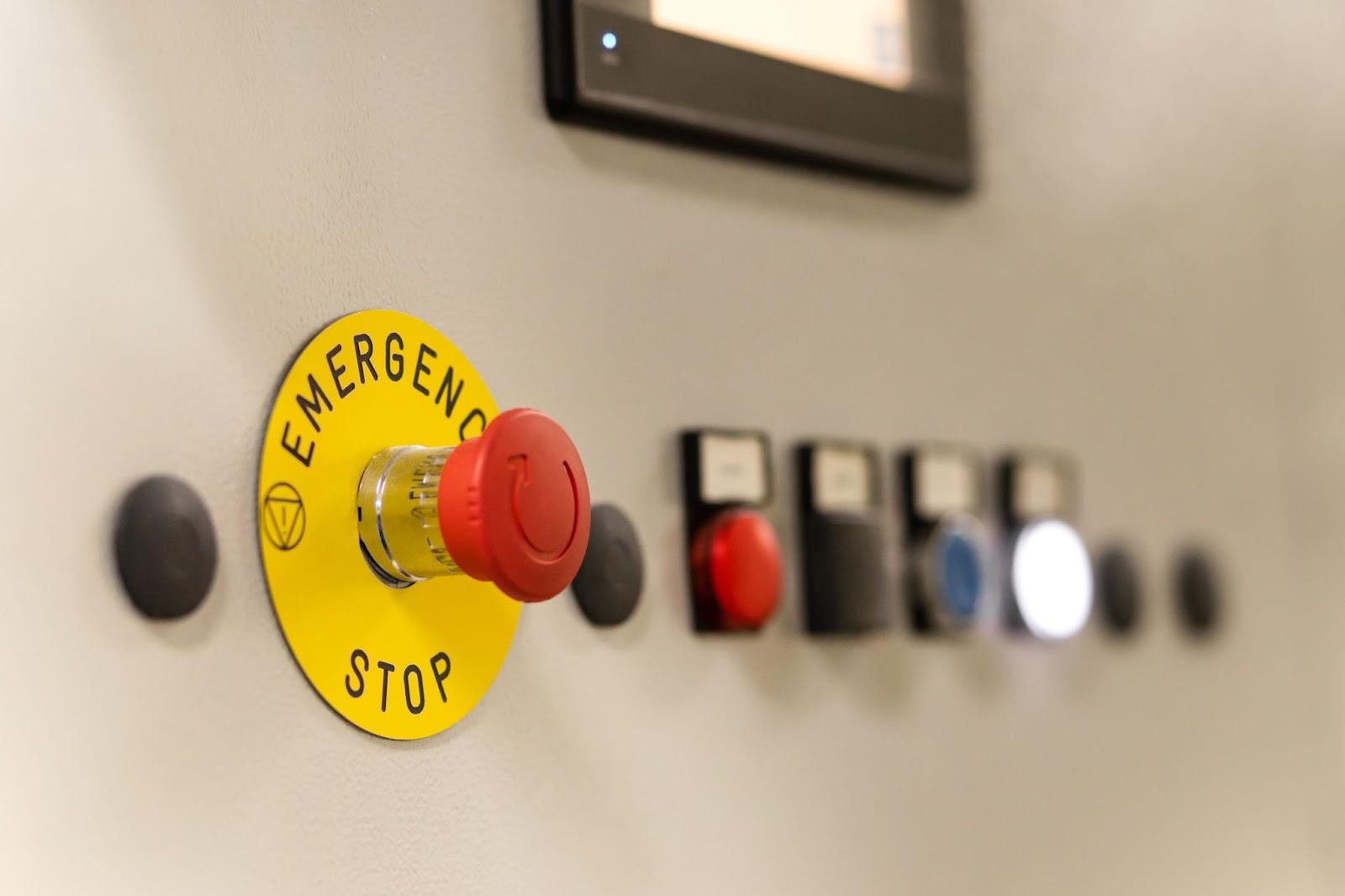

• شستی قارچی یا کلید امرجنسی (Emergency Stop): با سر بزرگ و معمولا قرمز رنگ برای توقف فوری و اضطراری ماشین‌آلات در شرایط خطرناک طراحی شده است. این پوش باتن اغلب دائم کار (latching) بوده و پس از فشار در همان حالت باقی می‌ماند. نقش حیاتی در ایمنی اپراتور و تجهیزات دارد و استفاده از این شستی استوپ در بسیاری از استانداردها الزامی است. این نوع شستی برای حداکثر ایمنی طراحی شده است.

• شستی استارت (Start Pushbutton): معمولا سبز رنگ است که برای شروع عملیات یا راه‌ اندازی موتور استفاده می‌شود. فرمان شروع توسط این پوش باتن صادر می‌شود.

• شستی استوپ (Stop Pushbutton): اغلب قرمز رنگ است که برای توقف عادی عملیات یا ماشین‌آلات به‌ کار می‌رود. این شستی برای توقف‌های غیر اضطراری است.

• شستی دوبل (Double Pushbutton): دارای دو دکمه مجزا (معمولا استارت و استوپ) در یک بدنه واحد، مناسب برای صرفه‌جویی در فضای تابلو کنترل بوده که این پوش باتن ترکیبی از دو عملکرد است.

• پوش باتن گردان (Selector Pushbutton): ترکیبی از عملکرد یک کلید گردان و یک شستی است، برای انتخاب حالت‌های مختلف عملکرد و سپس فعال‌سازی آن حالت با فشار استفاده می‌شود. این نوع شستی امکان انتخاب و اجرا را فراهم می‌کند.

• شستی‌های چراغ‌دار (Illuminated Pushbuttons): با لامپ داخلی (LED یا نئون) برای نمایش وضعیت پوش باتن یا مدار که به تشخیص سریع‌تر وضعیت کمک می‌کند. نور این شستی‌ها بازخورد بصری ارائه می‌دهد.

شناخت دقیق این تنوع در طراحی و عملکرد به مهندسان امکان می‌دهد تا برای هر سناریوی کنترلی، ابزار دقیق و متناسبی را انتخاب کنند.

دسته‌بندی بر اساس جنس و نوع نصب

جنس و نصب شستی نیز معیار طبقه‌بندی است:

• شستی‌های تابلویی (Panel Mount): برای نصب روی سطح تابلو کنترل یا بدنه دستگاه با استفاده از رزوه و مهره در سوراخ استاندارد (مانند ۱۶، ۲۲ یا ۳۰ میلی‌متر) طراحی شده‌اند. این رایج‌ترین نوع نصب برای پوش باتن صنعتی است.

• شستی‌های فلزی و پلاستیکی (شاسی فشاری با جنس استیل): بدنه شستی ها می‌تواند از پلاستیک مقاوم صنعتی یا فلز (مانند آلومینیوم یا استیل) ساخته شود. مدل‌های فلزی معمولاً دوام و مقاومت بیشتری دارند، در حالیکه مدل‌های پلاستیکی سبک‌تر و از نظر اقتصادی مقرون‌ به‌ صرفه‌تر هستند.

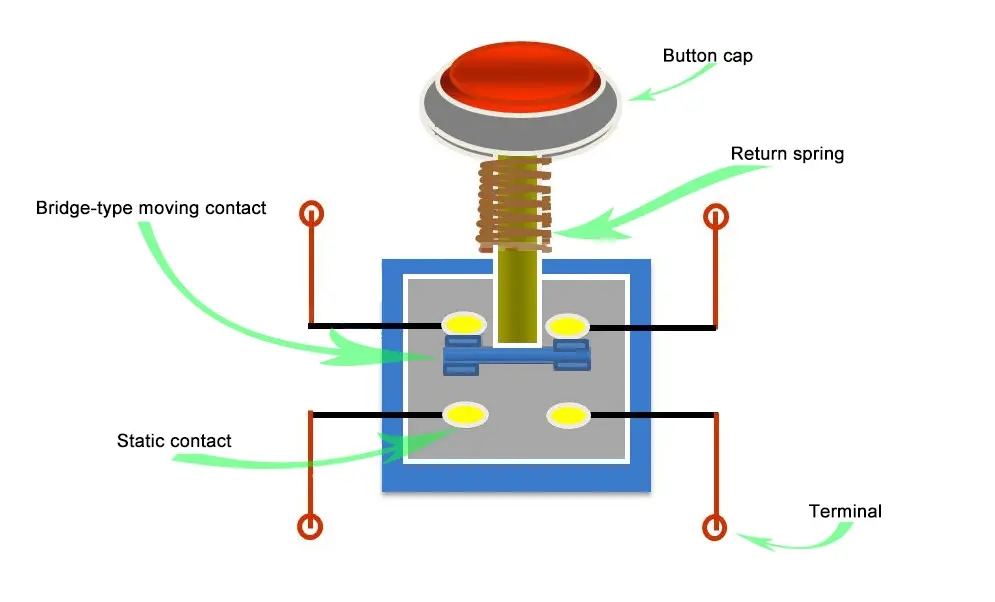

اجزای اصلی یک پوش‌باتن؛ نگاهی به ساختار داخلی

آشنایی با اجزای داخلی شستی (پوش باتن) به درک عملکرد آن کمک می‌کند. اجزای اصلی عبارتند از:

عملگر (Actuator)

بخش فشاری توسط کاربر، با اشکال متنوع (دکمه‌ای، قارچی، گردان) متناسب با کاربرد و ارگونومی خاص است. این قسمت رابط مستقیم کاربر با شستی است.

فنر بازگرداننده (Return Spring)

در مدل‌های لحظه‌ای، عملگر و کنتاکت‌ها را به حالت اولیه بازمی‌گرداند. کیفیت فنر برای پوش باتن لحظه‌ای مهم است.

مجموعه کنتاکت‌ها (Contact Assembly)

قلب الکتریکی شستی شامل کنتاکت‌های ثابت و متحرک (NO, NC, CO) برای قطع/وصل مدار است. این بخش وظیفه اصلی الکتریکی پوش باتن را انجام می‌دهد.

ترمینال‌ها (Terminals)

نقاط اتصال سیم‌های مدار به شستی بوده و انواع آن پیچی، لحیمی یا سوکتی است؛ زیرا اتصال صحیح سیم‌ها به ترمینال‌ها ضروری است.

بدنه (Housing)

محفظه محافظ اجزای داخلی، معمولاً از پلاستیک مقاوم یا فلز تشکیل شده است. بدنه از اجزای حساس شستی محافظت می‌کند.

لامپ (در مدل‌های چراغ‌دار)

منبع نوری (LED/نئون) برای نمایش وضعیت پوش باتن یا مدار است. این ویژگی به کاربر در تشخیص وضعیت کمک می‌کند.

راهنمای انتخاب و خرید شستی مناسب؛ نکات کلیدی

برای خرید شستی مناسب و اطمینان از عملکرد، ایمنی و دوام پوش باتن، نکات زیر را در نظر بگیرید:

۱. مشخصات الکتریکی

• ولتاژ و جریان اسمی: حداکثر ولتاژ و جریانی که پوش باتن می‌تواند تحمل کند را بررسی کنید.

• نوع کنتاکت‌ها: تعداد و نوع کنتاکت‌های لازم (NO, NC, NO+NC) را مشخص کنید.

• ولتاژ لامپ (برای مدل‌های چراغ‌دار): باید با ولتاژ مدار روشنایی هماهنگ باشد.

توجه دقیق به این پارامترهای الکتریکی، از آسیب به شستی یا کل مدار جلوگیری می‌کند.

۲. مشخصات مکانیکی

• نوع عملگر و قطر نصب: شکل عملگر (صاف، قارچی، پوش باتن گردان و ...) و ابعاد نصب را متناسب با کاربرد انتخاب کنید.

• جنس بدنه: پلاستیک یا فلز (مانند شاسی فشاری استیل) را بر اساس شرایط محیطی اتخاب کنید.

• عمر مکانیکی و الکتریکی: تعداد سیکل‌های کاری مجاز شستی را در نظر بگیرید.

این مشخصات مستقیما بر طول عمر، دوام و سهولت استفاده از پوش باتن تأثیرگذار خواهند بود.

۳. ملاحظات محیطی

• درجه حفاظت (IP Rating): مقاومت پوش باتن در برابر گرد و غبار و آب را بررسی کنید.

• دمای کاری و مقاومت شیمیایی: محدوده دمای مجاز و مقاومت در برابر مواد شیمیایی را در نظر بگیرید.

انتخاب صحیح با توجه به این موارد، عملکرد پایدار و مطمئن شستی را در محیط نصب تضمین می‌کند.

۴. الزامات عملکردی و استانداردها

• عملکرد لحظه‌ای یا دائم کار: نوع عملکرد (کلید فشاری تک حالته یا کلید فشاری دوحالته) را مشخص کنید.

• رنگ و قفل‌شوندگی: از رنگ‌های استاندارد (سبز برای استارت، قرمز برای استوپ/امرجنسی) استفاده کنید و در صورت نیاز، مدل‌های قفل‌ شونده (به‌ویژه برای کلید امرجنسی) را انتخاب کنید.

• استانداردها و برند: به گواهی‌نامه‌ها (CE و UL) و اعتبار برند تولیدکننده کلید شاسی فشاری توجه کنید. اگرچه قیمت پوش باتن مهم است، اما کیفیت اولویت دارد.

نصب و نگهداری شستی‌ها؛ افزایش طول عمر و کارایی

نصب و نگهداری صحیح، عمر و کارایی شستی (پوش باتن) را افزایش می‌دهد.

نکات نصب پوش باتن

برای نصب صحیح و ایمن پوش باتن، رعایت مراحل زیر به‌ صورت دقیق الزامی است. هر مرحله به افزایش دوام و عملکرد بهینه سیستم کمک می‌کند.

• اطمینان از تطابق قطر سوراخ با شستی، گام اولیه نصب است.

• نصب محکم پوش باتن روی تابلو از لرزش و مشکلات بعدی جلوگیری می‌کند.

• سیم‌کشی ایمن و صحیح طبق دیاگرام؛ اتصالات باید محکم باشند تا از خطر جلوگیری شود.

• اتصال صحیح ولتاژ لامپ در مدل‌های چراغ‌دار برای نوردهی مناسب و عملکرد صحیح لامپ لازم است.

با اجرای صحیح این نکات، نصب پوش باتن نه‌ تنها سریع و بی‌دردسر خواهد بود، بلکه در درازمدت نیز از بروز مشکلات فنی جلوگیری می‌شود.

نکات نگهداری از پوش باتن

نگهداری منظم و اصولی پوش باتن‌ها نقش کلیدی در تضمین عملکرد پایدار و ایمنی سیستم دارد. موارد زیر باید به‌صورت دوره‌ای انجام شوند.

• بررسی دوره‌ای عملکرد شستی، خصوصا شستی امرجنسی برای حفظ ایمنی ضروری است.

• تمیز نگه داشتن عملگر و اطراف پوش باتن به عملکرد صحیح و روان کمک می‌کند.

• بررسی منظم اتصالات سیم‌ها برای جلوگیری از شل شدن یا خوردگی از خرابی پیشگیری می‌کند.

• تعویض فوری شستی آسیب‌ دیده یا با عملکرد ناقص از بروز مشکلات بزرگتر جلوگیری خواهد کرد.

نقش حیاتی پوش‌باتن‌ها در اتوماسیون صنعتی و تابلو برق

پوش‌باتن‌ها در اتوماسیون صنعتی و تابلوهای برق نقشی حیاتی به‌ عنوان واسط اپراتور و ماشین دارند و کنترل دقیق و ایمن فرآیندها از استارت تا فعال‌سازی کلید امرجنسی را فراهم می‌کنند. این شاسی تابلو برق برای کنترل تجهیزات، اغلب با کنتاکتورها و PLCها به‌ کار می‌رود. دوام کلید فشاری صنعتی و انتخاب صحیح انواع پوش باتن برای کارایی و ایمنی سیستم ضروری است.

جمع‌بندی

شستی یا پوش باتن با وجود سادگی، جزئی بنیادی و حیاتی در الکتریسیته و اتوماسیون برای کنترل و ایمنی است. شناخت دقیق انواع شستی، عملکرد و نکات خرید پوش باتن به انتخاب بهینه و عملکرد پایدار سیستم‌ها کمک می‌کند. امیدواریم که این مطلب، درک شما را از اینکه شستی چیست و اهمیت آن را روشن‌تر کرده باشد. برای انتخابی مطمئن و دسترسی به مجموعه کاملی از انواع پوش باتن، فروشگاه اینترنتی پارس تارا همراه شماست. با اتکا به بیش از دو دهه تجربه تخصصی در صنعت برق و مخابرات، ما بهترین برندها و با کیفیت‌ترین شستی‌ها را برای شما فراهم آورده‌ایم.
