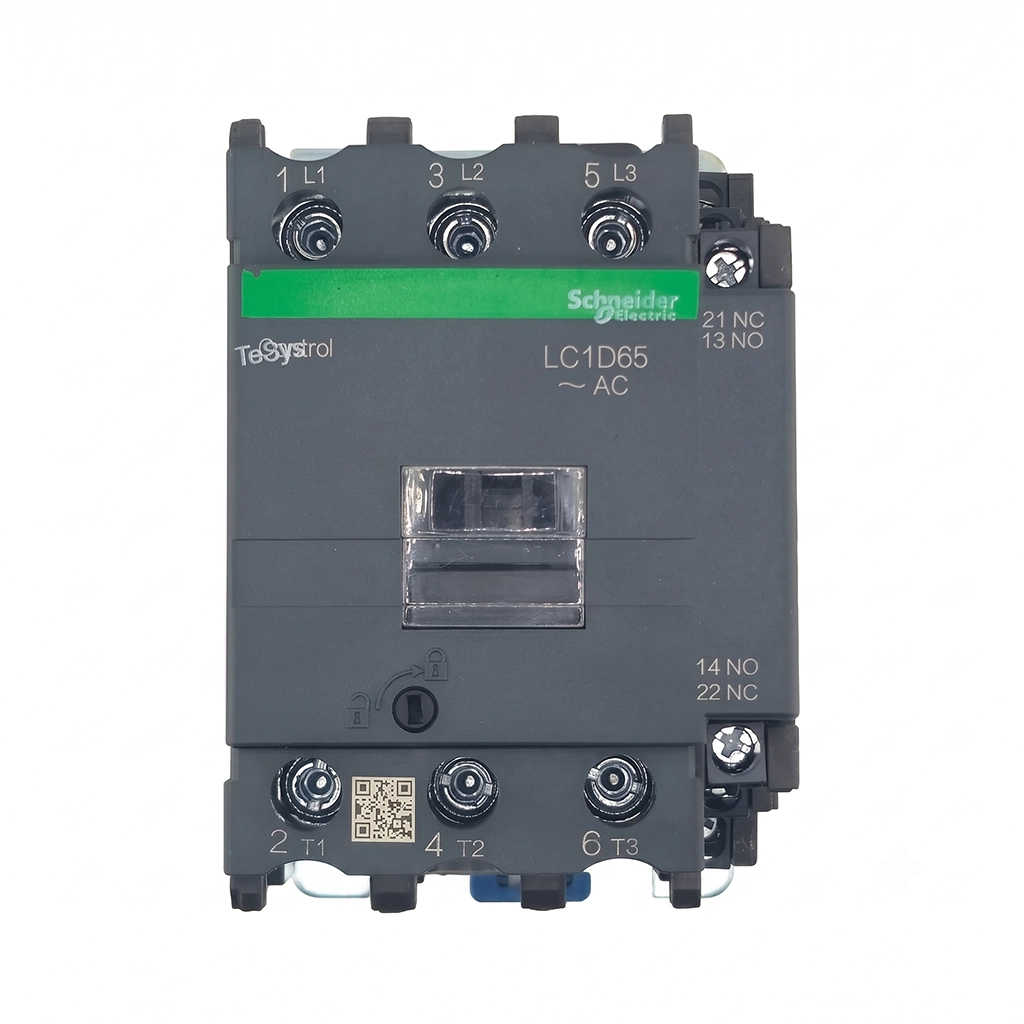

کنتاکتور 65 آمپر اشنایدر الکتریک مدل LC1D65M7 (مستر کوالیتی - طرح اصلی)

معرفی کنتاکتور ۶۵ آمپر اشنایدر کد LC1D65M7 (مستر کوالیتی)

کنتاکتورها قلب تپنده مدارات فرمان و قدرت در تابلوهای برق صنعتی هستند و وظیفه قطع و وصل ایمن جریان‌های سنگین را بر عهده دارند. کنتاکتور اشنایدر سری TeSys D یکی از محبوب‌ترین و شناخته‌شده‌ترین تجهیزات سوئیچینگ در سراسر جهان است. محصول پیش رو، کنتاکتور ۶۵ آمپر اشنایدر با کد فنی LC1D65M7 در گرید کیفی مستر کوالیتی (Master Quality - طرح اصلی) است.

در بسیاری از پروژه‌های صنعتی، ساختمانی و نیمه‌صنعتی، خرید تجهیزات اورجینال به دلیل قیمت‌های بسیار بالا، توجیه اقتصادی ندارد. از این رو، کالاهای «مستر کوالیتی» (High-Copy گرید A) پا به میدان گذاشته‌اند. این کنتاکتور از نظر قالب ظاهری، ابعاد فیزیکی، عملکرد بوبین و کیفیت پلاتین‌ها (آلیاژهای حاوی درصد بالای نقره) در بالاترین سطح شباهت و کارایی نسبت به نمونه اصلی قرار دارد و می‌تواند نیازهای سوئیچینگ شما را با یک‌سوم هزینه نمونه اورجینال برطرف کند.

تحلیل کد فنی LC1D65M7

شناخت دقیق کد فنی تجهیزات اشنایدر به مهندسین کمک می‌کند تا قطعه درست را برای سیستم خود انتخاب کنند. این حروف و اعداد به شرح زیر تفسیر می‌شوند:

• LC1: نشان‌دهنده این است که قطعه یک کنتاکتور جریان متناوب (AC) برای مصارف عمومی و موتوری است.

• D: معرف خانواده محبوب TeSys D اشنایدر است که به طول عمر مکانیکی بالا مشهورند.

• 65: جریان نامی دستگاه در شرایط کاری استاندارد موتورهای القایی (AC-3) معادل ۶۵ آمپر است.

• M7: این پسوند حیاتی، نشان‌دهنده ولتاژ تغذیه بوبین است که در این دستگاه ۲۲۰ الی ۲۳۰ ولت با جریان متناوب (AC) است.

کیفیت پلاتین‌ها و بوبین در نسخه Master Quality

دو بخش حیاتی که تعیین‌کننده عمر یک کنتاکتور هستند، هسته مغناطیسی (بوبین) و کنتاکت‌های اصلی (پلاتین‌ها) می‌باشند. در این محصولِ طرح اصلی، بوبین از سیم‌پیچ مسی با عایق حرارتی بالا ساخته شده است که در برابر افت ولتاژهای لحظه‌ای شبکه مقاومت خوبی نشان می‌دهد و از ایجاد پدیده "لرزش کنتاکتور" جلوگیری می‌کند. همچنین پلاتین‌های قدرت با پوشش مناسبی از آلیاژهای نقره تقویت شده‌اند تا در هنگام قطع و وصل بارهای سلفی (مانند الکتروموتورها) در برابر قوس الکتریکی (آرک) ذوب نشده و به یکدیگر نچسبند.

کاربردهای کنتاکتور LC1D65M7 در صنعت

با توجه به تحمل جریان ۶۵ آمپر، این تجهیز برای راه‌اندازی و کنترل طیف وسیعی از بارهای الکتریکی طراحی شده است:

1. راه‌اندازی الکتروموتورهای سه‌فاز: ایده‌آل برای استفاده در مدارهای ستاره-مثلث (Star-Delta) یا راه‌اندازی مستقیم (DOL) برای موتورهای صنعتی با توان حدود ۳۰ کیلووات (در ولتاژ ۴۰۰ ولت).

2. کنترل بانک‌های خازنی و سیستم‌های گرمایشی: قابلیت سوئیچینگ المان‌های حرارتی بزرگ (هیترهای صنعتی) در تابلوهای کنترل دما.

3. تأسیسات پمپاژ و بوستر پمپ‌ها: فرمان‌پذیری عالی از فلوترها، پرشر سوئیچ‌ها و رله‌های کنترل فاز برای روشن و خاموش کردن پمپ‌های آب کشاورزی و آبرسانی ساختمان‌ها.

4. تابلوهای روشنایی و توزیع: کنترل یکپارچه لاین‌های روشنایی سوله‌ها، محوطه‌های کارگاهی و سیستم‌های تهویه مطبوع (HVAC).

راهنمای نصب و اتصالات الکتریکی

ابعاد استاندارد این کنتاکتور (پلتفرم TeSys D) امکان نصب سریع آن را در کنار سایر تجهیزات حفاظتی فراهم کرده است:

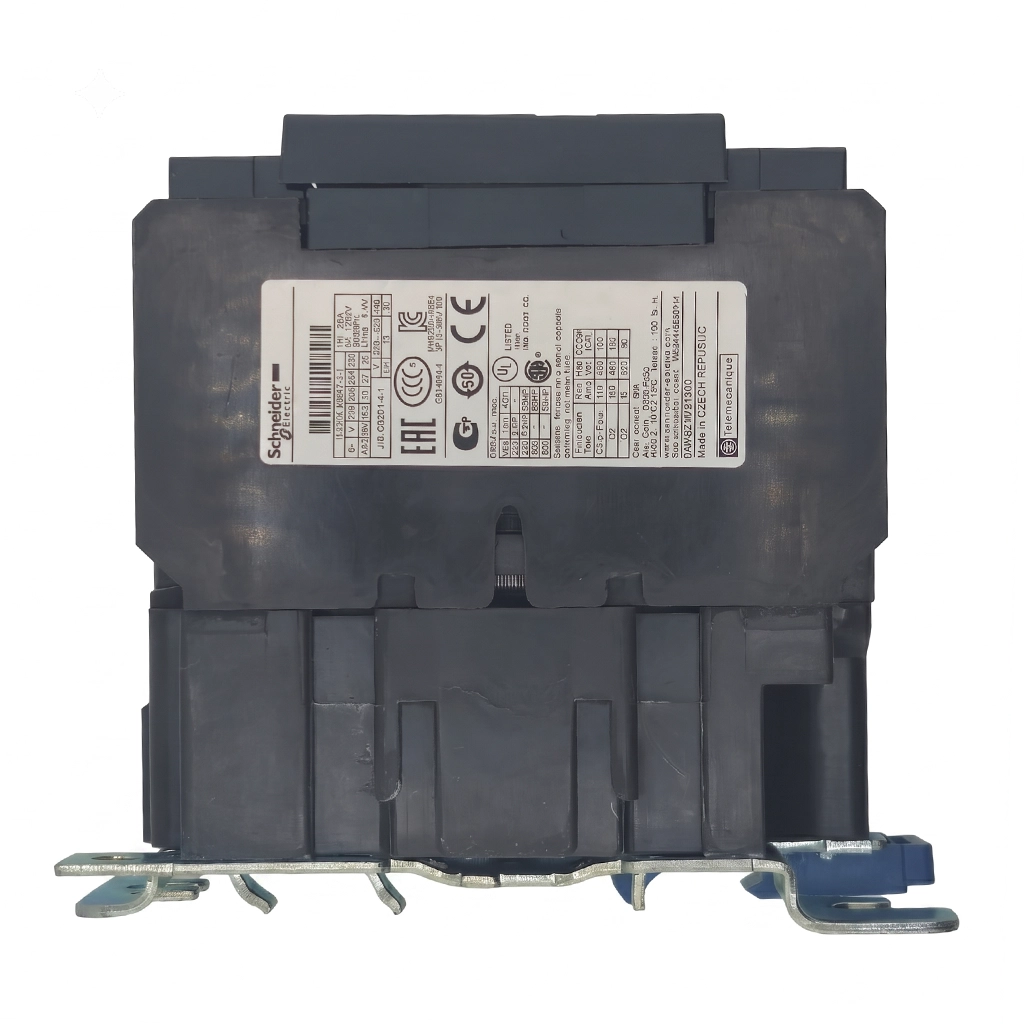

• نصب فیزیکی: این کنتاکتور دارای قفل کشویی در پشت بدنه است و به راحتی روی ریل‌های استاندارد ۳۵ میلی‌متری (DIN Rail) چفت می‌شود. همچنین دو سوراخ برای پیچ کردن مستقیم روی سینی تابلو برق (Mounting Plate) تعبیه شده است.

• اتصال مدار فرمان (بوبین): ترمینال‌های A1 و A2 در قسمت بالای کنتاکتور قرار دارند که باید به فاز و نولِ مدار فرمان (۲۲۰ ولت) متصل شوند.

• اتصال مدار قدرت: فازهای ورودی شبکه (R, S, T) به ترمینال‌های 1L1, 3L2, 5L3 در بالا، و کابل‌های خروجی به سمت موتور به ترمینال‌های 2T1, 4T2, 6T3 در پایین متصل می‌گردند. ترمینال‌ها از نوع پیچی با گیره جعبه‌ای (Box Lug) هستند که کابل‌ها را محکم و بدون له شدن در بر می‌گیرند.

• کنتاکت‌های کمکی: این دستگاه به صورت پیش‌فرض دارای یک کنتاکت باز (13NO-14NO) برای خودنگهدار و یک کنتاکت بسته (21NC-22NC) جهت استفاده در مدارات اینترلاک و آلارم است. در صورت نیاز به کنتاکت‌های بیشتر، به راحتی می‌توانید بلوک‌های کمکی (Auxiliary Blocks) را روی بدنه جلویی آن (Snap-on) نصب کنید.

سوالات متداول (FAQ) کارفرمایان و تکنسین‌ها

آیا می‌توان این کنتاکتور (طرح اصلی) را برای پروژه‌های حساس و دائم‌کار استفاده کرد؟

این محصول دارای گرید Master Quality است و عملکردی بسیار فراتر از برندهای متفرقه چینی دارد. برای کارگاه‌ها، آسانسورهای معمولی، پمپ‌های کشاورزی و تابلوهای روشنایی کاملاً پاسخگو و قابل اتکاست. با این حال، اگر پروژه شما در پالایشگاه‌ها، صنایع پتروشیمی یا خطوط تولیدی است که موتورها ۲۴ ساعته تحت شدیدترین استارت/استاپ‌ها قرار دارند، توصیه مهندسی خرید نمونه کاملاً اورجینال است.

آیا بیمتال‌های اشنایدر روی این مدل نصب می‌شوند؟

بله، پین‌ها و شیارهای خروجی این کنتاکتور دقیقاً با استاندارد پلتفرم TeSys اشنایدر قالب‌گیری شده‌اند و رله‌های اضافه‌بار حرارتی (بیمتال) سری LRD به صورت کشویی و مستقیم در زیر آن سوار می‌شوند.

تفاوت AC-1 و AC-3 در پلاک این کنتاکتور چیست؟

جریان ۶۵ آمپر درج شده در نام این مدل، مربوط به بارِ سلفی موتورها (کلاس AC-3) است. اگر قصد دارید از این کنتاکتور برای بارهای کاملاً اهمی (مانند هیترهای حرارتی) استفاده کنید که تحت عنوان کلاس AC-1 شناخته می‌شوند، تحمل جریان این کنتاکتور به ۸۰ آمپر نیز می‌رسد.

با انتخاب و خرید کنتاکتور اشنایدر ۶۵ آمپر طرح اصلی (Master Quality) از فروشگاه اینترنتی پارس تارا، یک سوئیچینگ قدرتمند و مطمئن را با پایین‌ترین هزینه ممکن برای تابلو برق‌های خود به ارمغان بیاورید. تیم پشتیبانی ما آماده پاسخگویی به سوالات فنی شما در زمان طراحی مدارات فرمان می‌باشد.
